Первое знакомство и впечатления

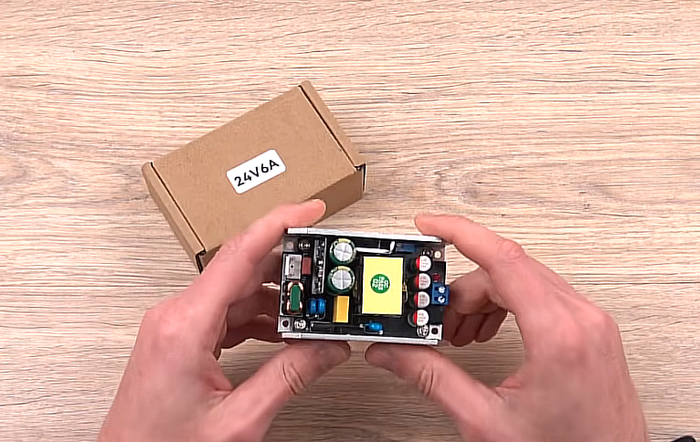

Когда я впервые взял этот блок питания в руки, у меня было довольно скептическое отношение. На словах — 144 Вт, компактный размер, современная элементная база… но такие вещи лучше проверять лично.

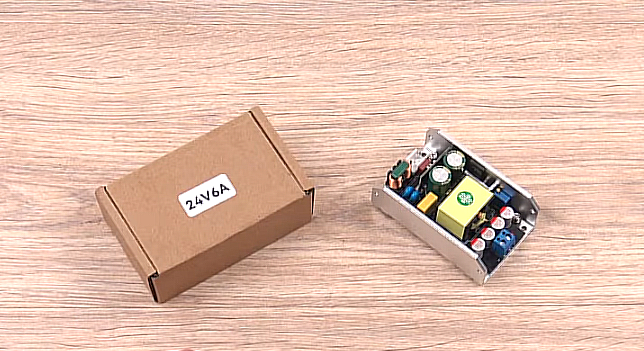

И вот тут началось самое интересное. Уже на этапе распаковки стало понятно, что передо мной не совсем обычный модуль. Минимальная комплектация — просто коробка и антистатический пакет — сразу даёт понять, что устройство рассчитано не на массового пользователя, а на тех, кто понимает, что с этим делать.

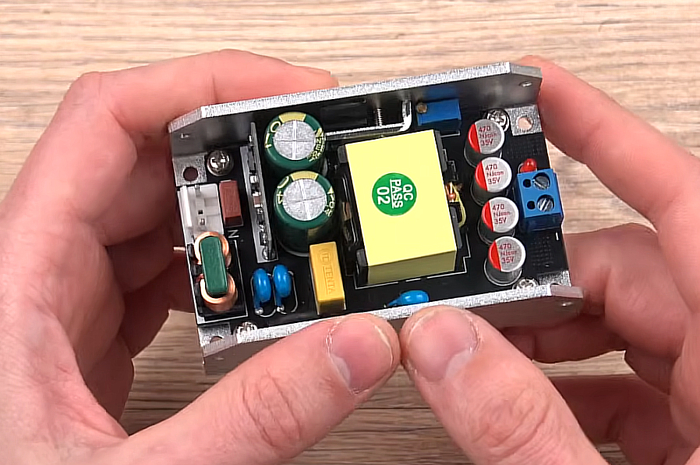

Но главное — это размер. Он реально маленький. Не “маркетингово компактный”, а именно удивительно компактный. Когда держишь его в руках, сложно поверить, что эта штука вообще способна выдавать заявленные 144 Вт.

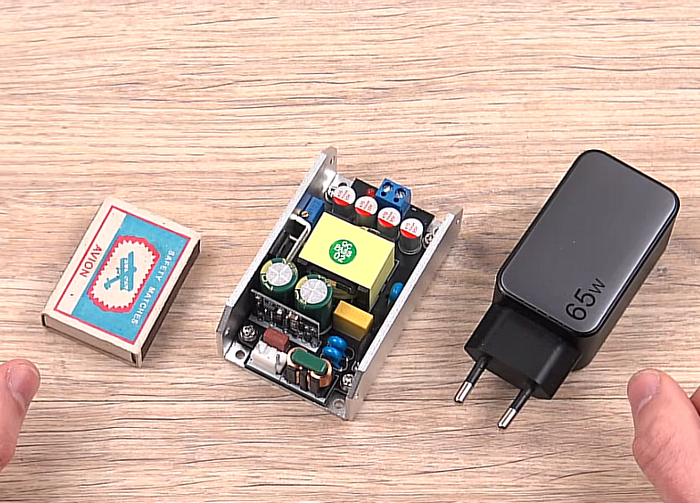

Размеры против мощности — эффект «вау»

Я специально сравнил этот блок с другими источниками питания, которые у меня есть. И вот тут разница ощущается максимально сильно.

Обычные блоки на 100–150 Вт — это уже вполне габаритные устройства. Их сложно куда-то встроить, они занимают место, требуют нормального охлаждения.

А здесь — маленькая плата с радиатором, которая по размерам ближе к зарядке от ноутбука, чем к полноценному блоку питания.

И вот именно это сочетание:

• компактность

• высокая мощность

сразу делает устройство интересным.

Честно скажу — именно из-за этого я и решил его протестировать. Потому что если это не обман и он реально держит нагрузку, то это очень серьёзный уровень.

Почему он такой компактный — простое объяснение

Когда начинаешь разбираться глубже, становится понятно, что ключ к этому — использование GaN-транзисторов.

Я не буду уходить в сложную теорию, но суть такая:
они позволяют работать на более высоких частотах, чем обычные кремниевые элементы.

А дальше всё логично:

• выше частота → меньше трансформатор

• меньше трансформатор → меньше весь блок

В итоге получается устройство, которое при той же мощности физически меньше в разы.

И это реально ощущается. Это не просто “чуть компактнее” — это другой уровень миниатюризации.

Первое включение — проверка на адекватность

Перед серьёзными тестами я всегда делаю базовую проверку — просто подаю питание и смотрю, как устройство себя ведёт.

Подключил сеть — индикатор загорелся. Никаких хлопков, искр или подозрительных звуков. Уже хорошо.

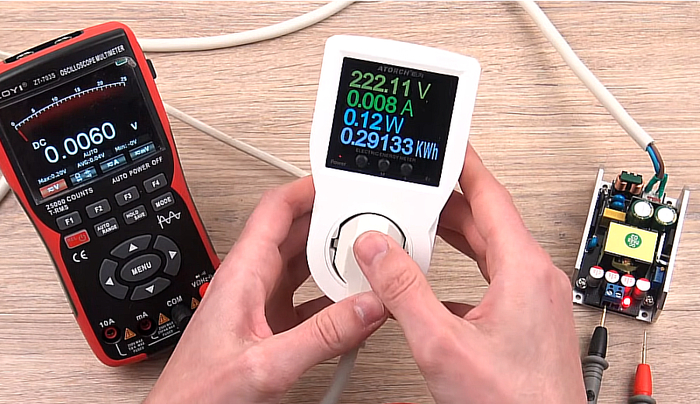

Дальше посмотрел потребление без нагрузки. Оно оказалось в районе 0.1 Вт. Иногда чуть меньше, иногда чуть больше, но в целом очень низкое.

Это важный момент, потому что дешёвые блоки питания часто “жрут” больше даже без нагрузки.

Теперь напряжение. На выходе сразу получил стабильные 24 В. Без скачков, без гуляния — всё ровно.

На этом этапе стало понятно, что хотя бы базово устройство работает как надо.

Регулировка напряжения — приятный бонус

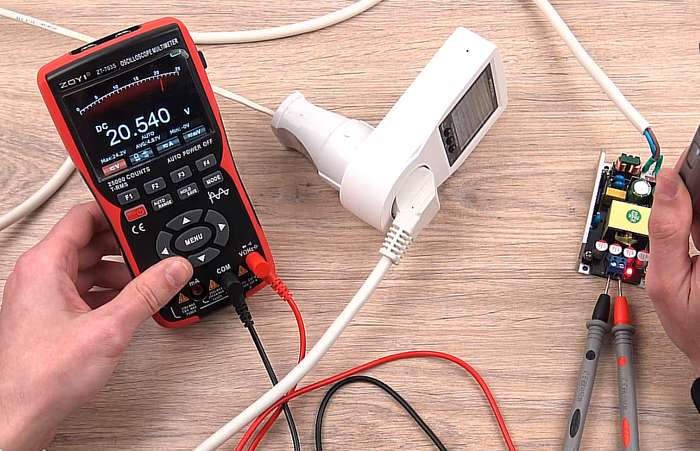

Дальше я решил проверить подстроечный резистор. Обычно такие вещи делают “для галочки”, но здесь всё оказалось намного интереснее.

Начал крутить — напряжение реально меняется. Причём диапазон оказался неожиданно широким.

Минимум, до которого удалось опустить — примерно 20,5 В.
Максимум — около 29,5 В.

То есть диапазон почти 9 вольт — это очень неплохо.

Это даёт гибкость:

• можно подстроить под конкретную нагрузку

• можно компенсировать падения на проводах

• можно использовать в разных проектах

Лично для меня это большой плюс, потому что универсальность — это всегда удобно.

Первые выводы после базовой проверки

После всех этих начальных тестов у меня сложилось первое впечатление:

• устройство действительно компактное

• работает стабильно

• не имеет проблем на старте

• даёт адекватное напряжение

• имеет нормальную регулировку

Но самое главное — пока не было ни одного “звоночка”, который бы намекал на проблемы.

А это уже хороший знак.

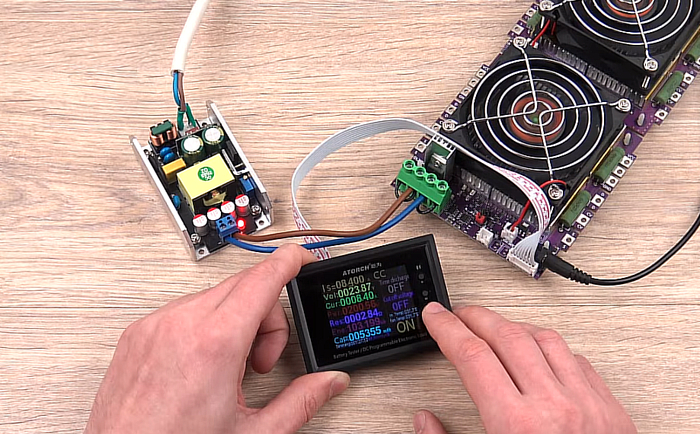

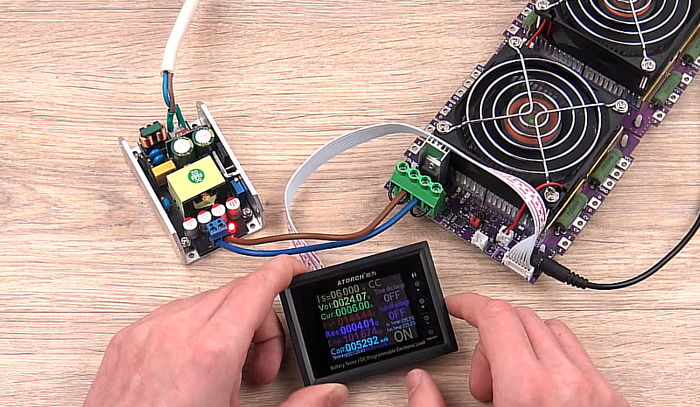

Проверка под нагрузкой — держит ли заявленные 144 Вт

После того как базовая проверка прошла без проблем, я перешёл к самому интересному — нагрузочным тестам. Именно здесь становится понятно, что устройство из себя представляет на самом деле.

Начал я с малого — около 1 ампера. Всё ожидаемо: напряжение держится стабильно, никаких просадок, всё работает спокойно.

Дальше уже без лишних церемоний сразу поднял ток до номинальных значений. При 6 амперах блок питания должен выдавать примерно 144 Вт — и он это делает без каких-либо проблем. Напряжение остаётся практически неизменным, просадка минимальная.

Честно говоря, я ожидал увидеть хоть какое-то “проседание” или нестабильность, но нет — он ведёт себя уверенно, как полноценный стационарный блок питания.

Перегрузка — реальный запас мощности

Дальше стало ещё интереснее. Я решил проверить, есть ли запас по мощности.

Поднял нагрузку выше номинала — примерно до 7 ампер. Всё ещё стабильно.
Потом — около 8 ампер, что уже даёт примерно 200 Вт.

И вот тут я реально удивился — блок питания не отключился, не ушёл в защиту, не начал сбрасывать напряжение. Он просто продолжил работать.

Да, это кратковременный режим, и без охлаждения долго так держать нельзя, но сам факт:

👉 устройство способно выдавать до ~200 Вт

Для такого компактного форм-фактора это очень серьёзный результат.

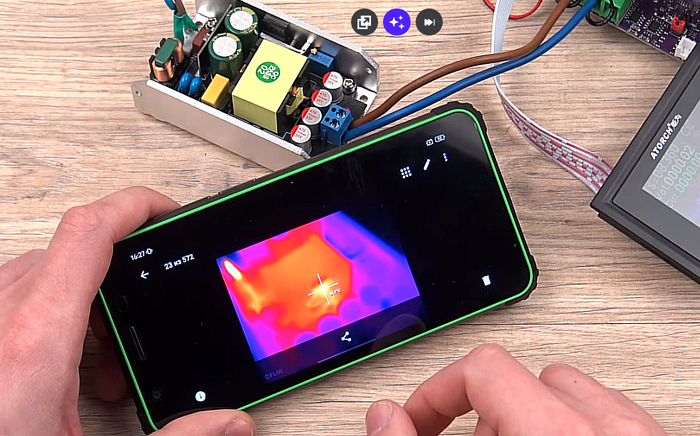

Нагрев — главный момент любого блока питания

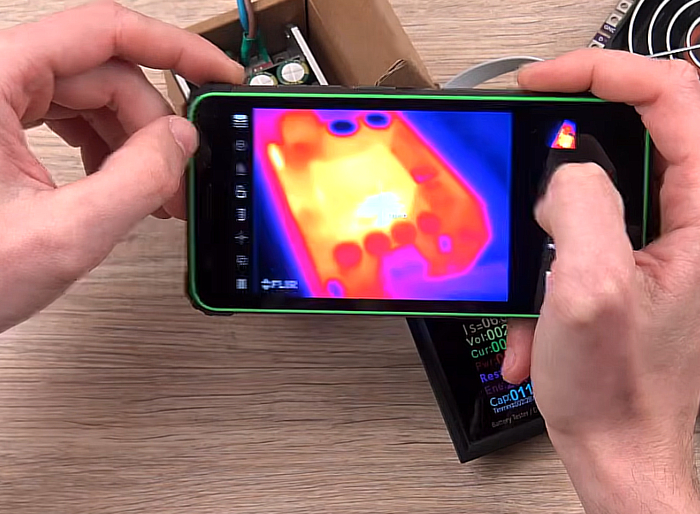

После тестов мощности я перешёл к самому важному — температуре. Потому что именно нагрев чаще всего убивает подобные устройства.

Работа без дополнительного охлаждения

Сначала я оставил блок питания работать на полной нагрузке (144 Вт) в открытом виде.

Через 10 минут:

• трансформатор уже заметно горячий

• температура около 80–90°C

Через 30 минут:

• температура приблизилась к ~100°C

Это много, но для силовой электроники — допустимо.

Важно понимать:
👉 он не перегревается до критического состояния
👉 не отключается
👉 продолжает стабильно работать

Экстремальный тест — плохое охлаждение

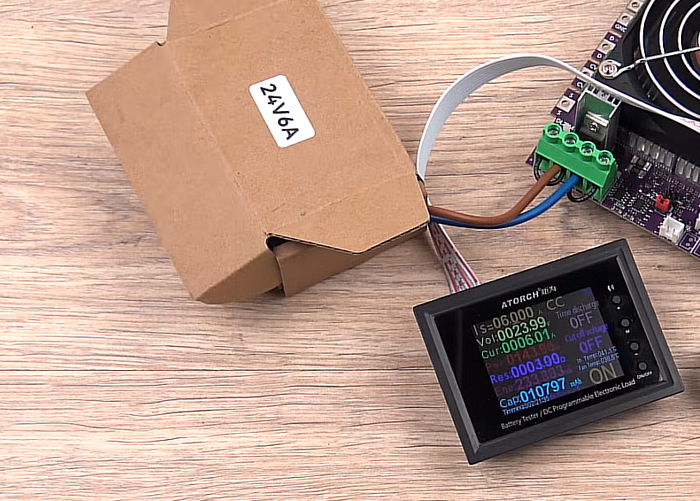

Дальше я решил усложнить условия и буквально “задушить” охлаждение — поместил блок питания в коробку.

Это имитирует плохую вентиляцию или тесный корпус.

И вот здесь температура уже пошла вверх серьёзнее:

• трансформатор — до ~130°C

• диодный мост — около 110°C

Но что важно:

👉 блок питания всё равно продолжает работать

Это говорит о хорошем запасе по температуре и грамотной конструкции.

Хотя, конечно, использовать его в таком режиме постоянно — плохая идея.

Добавляем вентилятор — и всё меняется

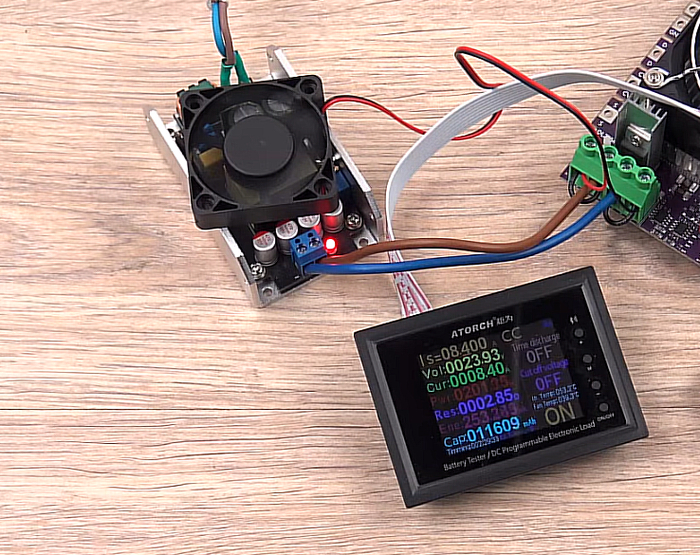

Следующий этап — принудительное охлаждение.

Я просто поставил небольшой вентилятор сверху, без каких-то сложных решений.

И результат оказался очень показательным.

Даже при нагрузке около 200 Вт:

• температура упала до ~70°C

• нагрев стал стабильным

• перегрева вообще нет

И что особенно интересно — блок питания даже начал немного остывать со временем.

👉 Вывод очень простой:
с минимальным обдувом этот блок превращается в реально мощное и стабильное решение

Общие впечатления от тепловых тестов

После всех испытаний могу сказать так:

• без обдува — работает нормально на 144 Вт

• в плохих условиях — выдерживает, но греется сильно

• с вентилятором — работает идеально даже на 200 Вт

Лично для себя я сделал вывод:
если использовать его в проекте — лучше сразу предусмотреть хотя бы лёгкое охлаждение.

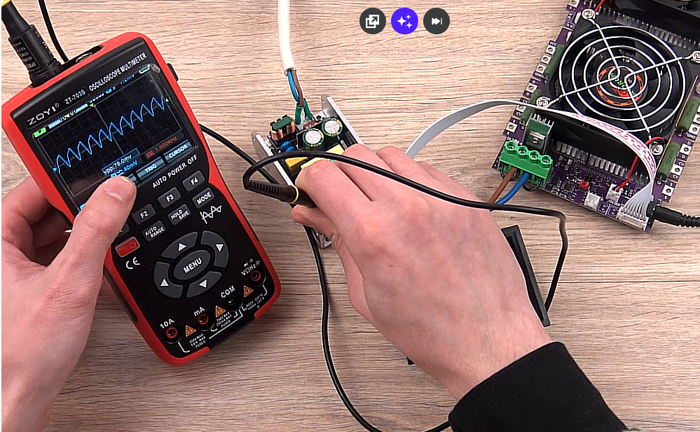

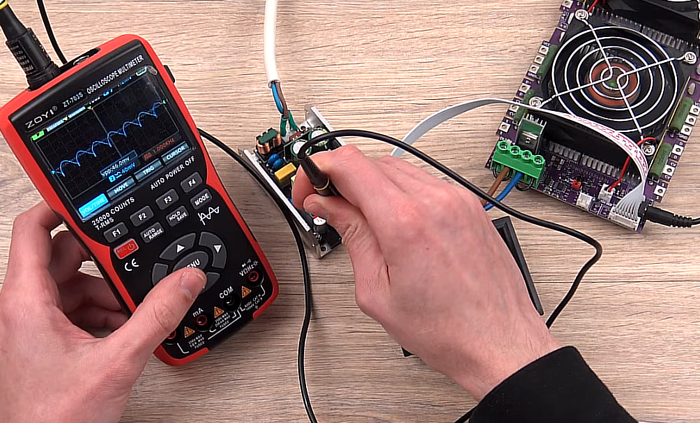

Пульсации напряжения — можно ли питать чувствительную электронику

После тестов мощности и нагрева я перешёл к ещё одному важному параметру — пульсациям. Это критично, если вы планируете использовать блок питания не только для грубой нагрузки, но и для электроники.

Сразу скажу — результат меня приятно удивил.

На небольшой нагрузке около 1 ампера пульсации держались в районе 70–80 мВ. Это уже хороший показатель. Но дальше стало ещё интереснее.

При увеличении нагрузки до 2–3 ампер пульсации снизились и держались примерно на уровне 35–40 мВ. То есть блок питания в рабочем режиме ведёт себя даже лучше, чем на малой нагрузке.

На максимальных 6 амперах пульсации оставались в пределах примерно 50 мВ. Это очень достойный результат.

Я ради интереса проверил и перегрузку — около 8 ампер. Там пульсации выросли до примерно 70 мВ, но это всё равно в рамках нормы.

👉 Мой вывод:
этот блок питания спокойно можно использовать даже для чувствительных устройств, где важна стабильность питания.

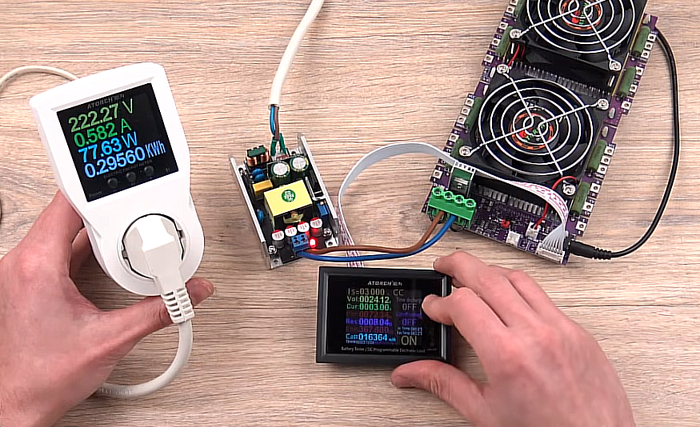

КПД — насколько он эффективный на практике

Следующий момент — эффективность. Производитель заявлял около 92%, и мне было интересно, насколько это соответствует реальности.

Я замерял потребление из сети и сравнивал с выходной мощностью.

Результат оказался очень стабильным:

• на малой нагрузке — около 92%

• на средней — примерно 92–93%

• на максимальной — около 91–92%

Даже при перегрузке показатели почти не проседают.

👉 Это редкий случай, когда заявленные характеристики действительно совпадают с реальностью.

И это важно не только “на бумаге”, а и на практике:

• меньше тепла

• выше надёжность

• меньше потерь энергии

Работа при нестабильном напряжении

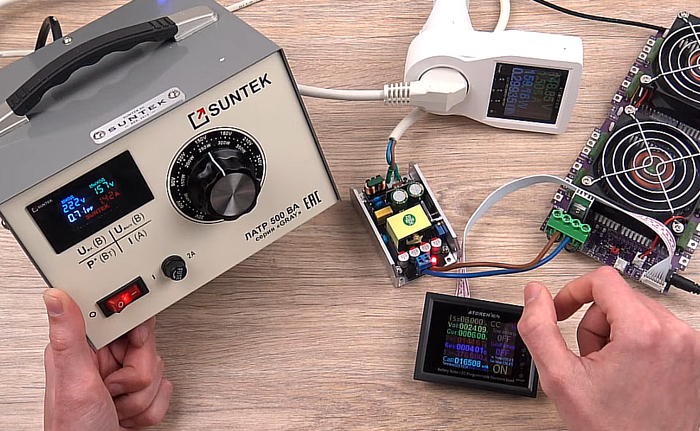

Отдельно я решил проверить, как блок питания ведёт себя при просадках и повышении напряжения.

Начал постепенно снижать входное напряжение.

• около 170 В — работает без проблем

• 150 В — всё ещё стабильно

• 130 В — без изменений

И только примерно в районе 100 В блок питания отключается.

Но уже при ~110–120 В он снова нормально запускается и работает.

👉 То есть реальный диапазон:
примерно от 110 до 260 В

Дальше я начал повышать напряжение:

• 230 В — стандартно

• 250 В — без проблем

• 260 В — работает стабильно

Дальше идти не стал, чтобы не рисковать.

👉 Итог:
блок питания отлично подходит для нестабильных сетей

Разборка и внутренняя реализация

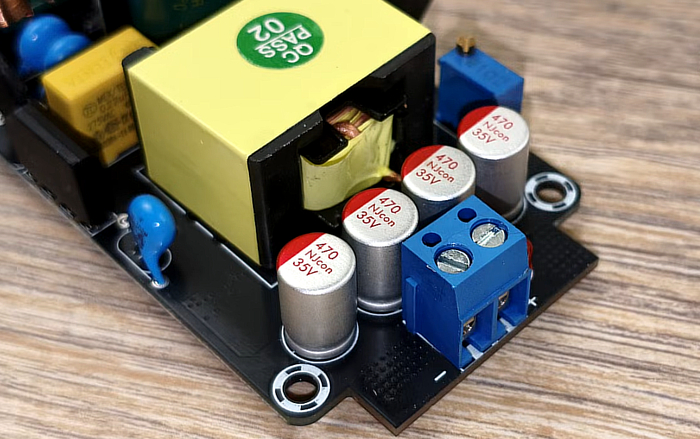

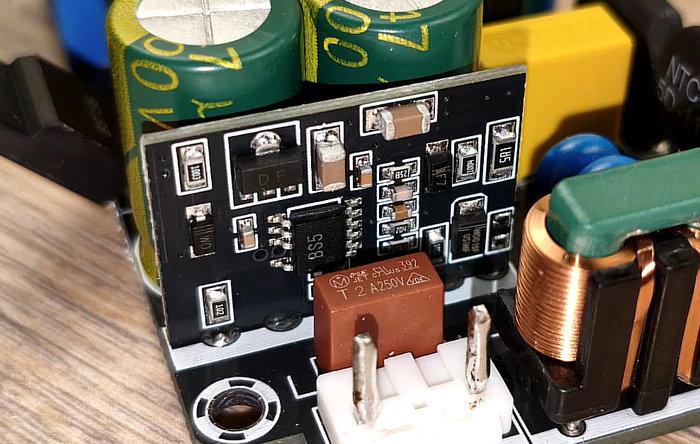

Когда основные тесты были закончены, я разобрал блок питания, чтобы посмотреть, что внутри.

И здесь у меня сложилось довольно хорошее впечатление.

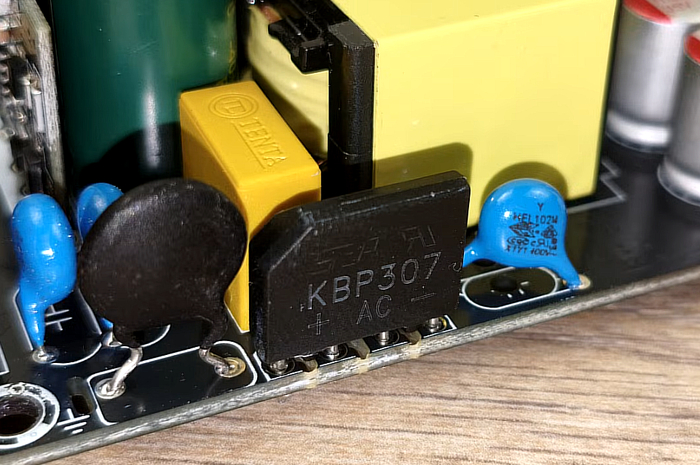

Первое, что бросается в глаза — это аккуратное разделение высоковольтной и низковольтной частей. Это важный момент для безопасности.

Также понравилось:

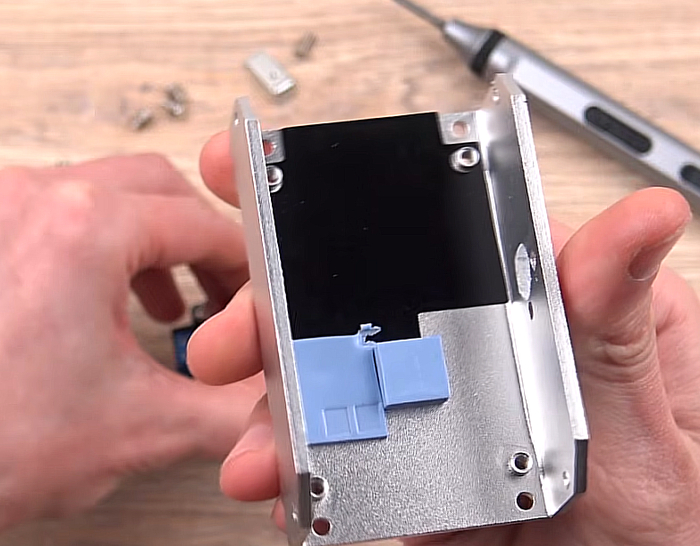

• наличие термопрокладок

• нормальный радиатор

• продуманное охлаждение через корпус

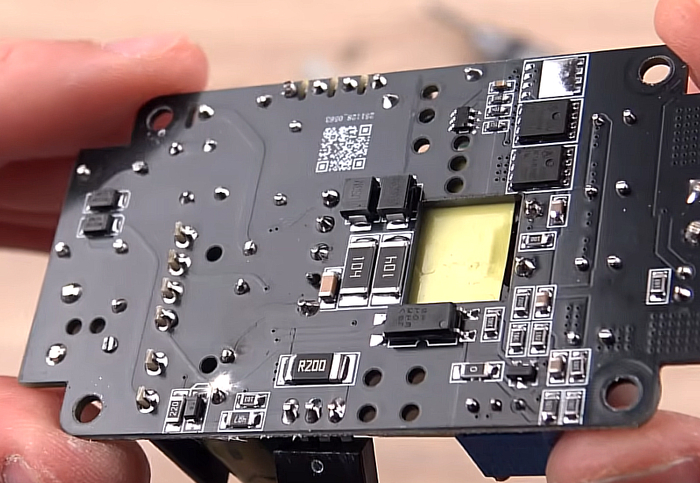

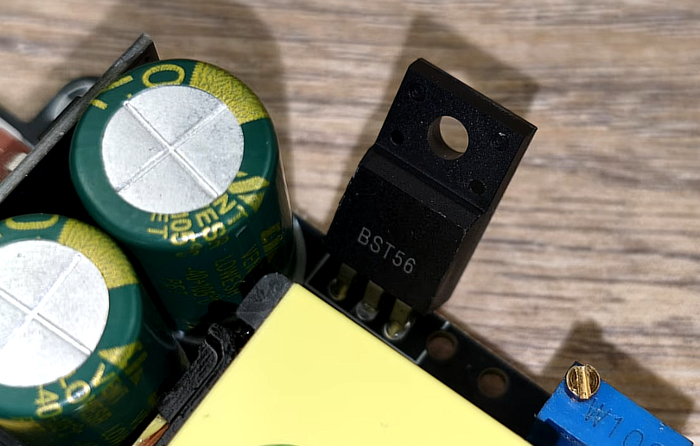

Отдельно заметил MOSFET-транзисторы на выходе — это уже говорит о современном подходе к выпрямлению.

В целом, сборка выглядит не “дешёвой”, а вполне продуманной.

Итоговые выводы — стоит ли брать

После всех тестов у меня сформировалось окончательное мнение об этом блоке питания.

Если коротко — это очень удачное устройство.

Он:

• реально выдаёт заявленные 144 Вт

• имеет запас по мощности

• держит нагрузку стабильно

• показывает низкие пульсации

• обладает высоким КПД

• нормально работает при нестабильном напряжении

И всё это — в очень компактном корпусе.

Личный вердикт

Честно скажу — я ожидал, что где-то будет подвох. Обычно такие компактные решения либо греются, либо не держат нагрузку, либо имеют шумное питание.

Но здесь этого нет.

Да, есть нюанс с охлаждением — при длительной работе лучше добавить обдув. Но это скорее особенность всех компактных блоков, а не минус конкретной модели.

👉 В итоге я бы использовал его:

• в самоделках

• в компактных устройствах

• в проектах, где важен размер

И, пожалуй, это один из тех редких случаев, когда устройство не только оправдывает ожидания, но и немного их превосходит.
