Без мультиметра довольно сложно протестировать электронику и проверить напряжение в розетке. Предлагаю рассмотреть современный цифровой мультиметр IC-M116, который подойдёт как профессионалам, так и домашним мастерам. Главная фишка этого помощника — в автоматическом выборе режима работы. А пользователю не требуется гадать, какой выбрать режим и в какие разъемы подключать щупы. Прибор сам поймёт, что именно хотите измерить и выставит нужный режим. Мультиметр работает от встроенного аккумулятора, который можно заряжать через обычный USB-порт. В комплекте есть щупы с морозостойкой изоляцией, термопара для измерения температуры и чехол для переноски. Сам корпус имеет резиновую оболочку и откидную ножку. Прибор рассчитан на работу с напряжением до 1000 V.

Упаковка и комплектация

Информативная картонная коробка содержит изображение устройства и ключевые возможности, которые разместились на тыльной стороне. Даже если вы далеки от электроники и ранее не пользовались данным устройством, то разобраться с ним не составит труда. Тем более, в комплекте есть большая инструкция на русском языке.

Внутри жесткий чехол с отдельными отсеками под провода и сам прибор. Провод зарядки подключается к USB, а вот обратный штекер — круглый. Токи зарядки минимальны, аккумулятор на 1200 mAh заряжается за полчаса. Термопара К-типа, подключается двумя разъемами. Основные щупы с метровыми проводами. На концах держателей есть дополнительные колпачки для защиты во время измерений. Также есть резиновые кембрики для защиты от излишнего излома проводов во время измерений. Сечение 20awg с мягкой изоляцией. Щупы мне очень понравились, сделаны качественно, обрезиненная ручка с ограничителями.

Внешний вид

Корпус имеет резиновую несъемную оболочку по боковой грани. На верхней грани размещается кнопка включения и разъем для зарядки аккумулятора. Разъем прикрыт резиновой накладкой, но влагозащиты не предусмотрено. Боковые грани совершенно пустые, лишь ребра жесткости, как и на нижней стороне.

С тыльной стороны размещается светодиодный фонарик и откидная ножка. Фонарика вполне достаточно, чтобы подсветить в момент проведения измерений. Световое пятно довольно плотное и видно на расстоянии в несколько метров.

Лицевая сторона с большим экраном. Цифровой смарт-мультиметр iCartool IC-M116 напоминает мне защищенный смартфон, но с кнопочным управлением. Большой цветной сегментный экран с разделением по выбору режима работы, индикации измеренного значения и многих других показателей. Экран не имеет подсветки, но в темное время суток видимость отличная, как и на солнце.

Под экраном 5 кнопок, и все они выполняют по несколько действий.

Func — переключение между режимами измерений. Два направления на кнопке, для быстрого передвижения до нужного режима.

Sel / фонарик — выбор подрежима, а при длительном удержании включение фонарика. Подрежим может быть NCV (бесконтактное определение напряжения / Live (определение провода под напряжением) или AC/DC при измерениях тока и напряжения.

Min / Max — регистрация пиковых максимальных и минимальных значений.

Hold / Rel — стоп-кадр для фиксации измеренных значений.

Полное отображение символов на экране.

Кнопки механические с резиновыми накладками. Разъемов подключения щупов — четыре и сделаны довольно интересно. При включении определенного режима, будет подсветка необходимого разъема. Находка для неопытного пользователя, в совокупности со смарт-режимом.

Проведение измерений

Цифровой мультиметр имеет достаточно большое количество режимов измерения. Часть из них он переключает автоматически в смарт-режиме. При включении активируется именно смарт-режим и позволяет измерять постоянное или переменное напряжение, сопротивление и «прозвонка». Если вы знаете род напряжения, то можно по клавише SEL выбрать «переменное» или «постоянно». Данный режим будет аналогичен ручному выбору режима работы. В других режимах мультиметр может потребовать переключить щупы на другие разъемы, подсвечивая их.

C помощью мультиметра можно производить ряд простых измерений, с помощью термопары и щупов. Температуру показывает достаточно точно, с минимальными погрешностями.

Можно использовать мультиметр в рабочих целях. Измерение напряжения, силы тока или же прозвонка проводов.

Или в различных лабораториях, где следует измерять различные величины радиоэлементов.

Бесконтактный поиск напряжения NVC работает при соприкосновении верхней части мультиметра к стене со скрытой проводкой или кабелю под напряжением. Заметил, что глубина определения может достигать 15-20 мм, что позволит определить местоположение проводов под штукатуркой. В режиме обнаружения провода под напряжением, потребуется установить красный шуп в разъем Input, в дальнейшем при соприкосновении с фазным проводом, на экран выведется уведомление «Н» и загорится красный индикатор в верхней части экрана.

В случае простоя более 15 минут, устройство автоматически выключится.

Внутренний мир

Чтобы вскрыть корпус, потребуется выкрутить 4 винта с тыльной стороны и еще один под откидной ножкой. Обязательно извлекаем предохранители, иначе разделить корпус не получится. На крышке останется аккумулятор, который размещается в индивидуальном отсеке. Очень хорошо сделана резиновая накладка по контуру корпуса, толщина 2-3 мм. Используются предохранители размера 6,3*32 мм. Высокотоковый на 10А и для мелких измерений на 630 mA.

Внутри одноплатная система, но можно разделить на высокую и низкую сторону по используемым колодкам предохранителей. Плата жестко закреплена в корпусе саморезами.

Сразу же проглядывается программируемый DSP-процессор SDIC SUUQ SD7502. Ядро 24-битное с производительностью до 50 MIPS. В последнее время, уже частенько встречаются мультиметры на данном процессоре.

Микросхема управления драйвером сегментного ЖК-дисплея — TM1729.

Коммуникационное реле переключения режимов работы построено на HFD31/3. Стабильность работы за счет использования только в момент включения определенного режима.

Заключение

Очень большой и понятный экран, яркий и контрастный, информация на нём отлично видно под любым углом. Мультиметр защищён резиновым бампером, защищая экран и само устройство. В режиме «Smart» удобно проводить измерения напряжения, сопротивления и «прозвонки», особенно когда заняты руки или сомневаетесь по выбору режима. В целом, устройство полностью перекрывает потребности домашнего мастера в измерениях и будет актуален для различных мастерских, проводящих ремонт электронных устройств. Мультиметр может устанавливаться на столе, для этого есть специальная ножка. Подсвечивать в темноте встроенным фонариком и озвучивать писком различные измерения, что бывает актуально при высоком напряжении. Такой прибор можно смело брать в качестве основного рабочего инструмента.

Сравнивая с предыдущими версиями смарт-мультиметров iCartool IC-M113 и iCartool IC-M112, в iCartool IC-M116 появилась возможность измерения температуры, подсветка гнезд щупов, подставка, подрежим MANUAL для выбора диапазона измерения, рейтинг безопасности поднялся до CAT III 1000 V, разрядность шкалы отсчетов поднялась до 9999, а работает устройство от встроенного Li-ion аккумулятора на 1200 mAh.

Цифровой смарт-мультиметр iCartool IC-M116 доступен в ВсеИнструменты или OZON.

Реклама:

ООО "ВсеИнструменты.ру" ИНН: 7722753969 erid=2SDnjcz6DU6

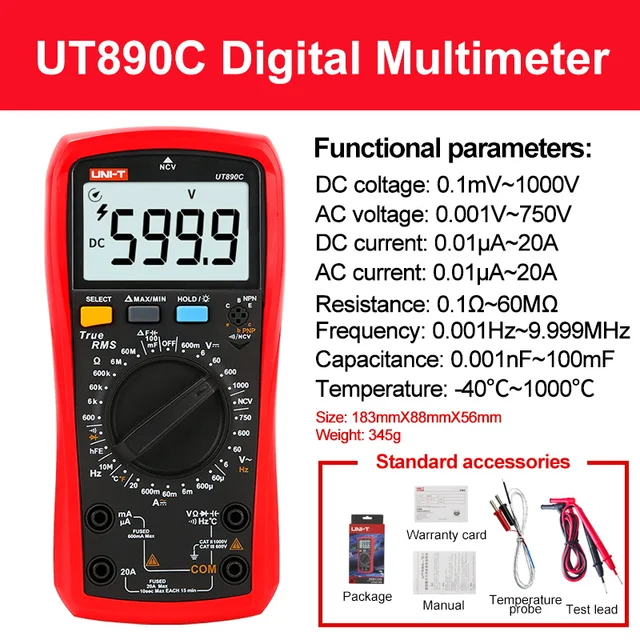

UNI-T UT890C и UT890D+ — это современные цифровые мультиметры, созданные для электриков, инженеров и домашних мастеров. Они сочетают в себе высокую точность измерений, безопасность и полезные функции для быстрой диагностики электросетей.

Ключевые особенности и отличия

Обе модели оснащены большим дисплеем на 6000 отсчётов с подсветкой и поддерживают True RMS (измерение истинного среднеквадратичного значения) для получения точных показаний при работе с нелинейными нагрузками.

Главные функции:

• Измерение «LIVE» (только в UT890D+): это ключевое отличие старшей модели. Функция позволяет бесконтактным способом определить, находится ли провод под напряжением (фаза) или это нейтраль/заземление. Это незаменимо при монтаже проводки и поиске неисправностей.

• Безопасность: прибор имеет высокий класс защиты (CAT II 1000V / CAT III 600V) и автоматически предупреждает о перегоревшем предохранителе или опасном уровне напряжения.

• Удобство использования: мультиметр обладает акустооптической индикацией для прозвонки цепей и определения скрытой проводки (NCV), памятью максимальных и минимальных значений, а также функцией удержания данных (REL).

Технические характеристики

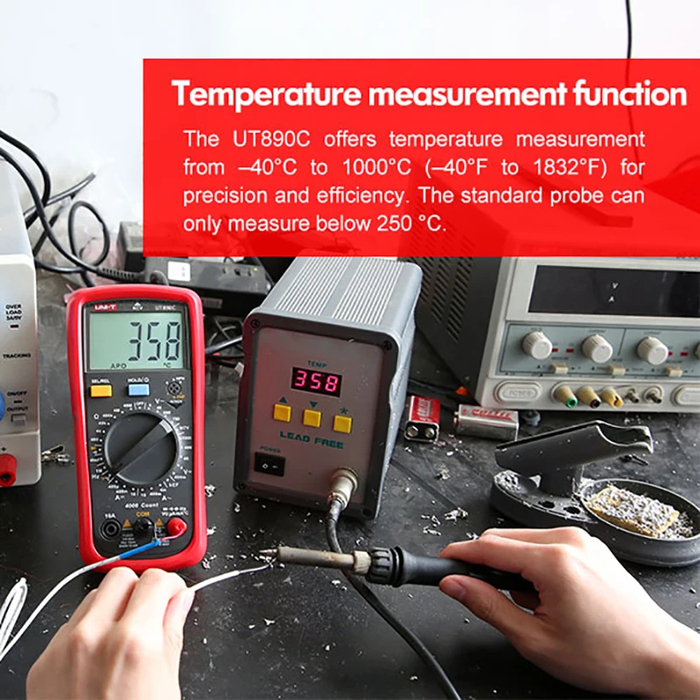

• Измеряемые параметры: напряжение (AC/DC), ток (AC/DC), сопротивление, ёмкость (до 100 мФ), частота, температура и проверка диодов/цепей.
