Почему я больше не ставлю распаечные коробки — и что с ними делать, если они у вас уже есть1
Я электрик, в профессии с 2013 года. Сейчас в основном делаю проводку в квартирах. Хочу рассказать про вещь, о которой электрики спорят на форумах годами, — распаечные (распределительные) коробки.
Как было принято
Советская схема: от щита в комнату идёт один кабель в коробку под потолком, оттуда расходятся провода на розетки и выключатели. В квартире 5–8 коробок, в каждой — 6–12 соединений. Так делали, когда кабель был дорогим, а розеток в комнате было две.
Что с этим не так
1. Коробку замуровывают. Штукатурка, шпаклёвка, обои — и соединение больше никто не увидит. А контакт со временем греется, окисляется, ослабевает. По правилам (ПУЭ 2.1.24) соединения должны быть доступны для осмотра. Замурованная коробка этому не соответствует.
2. Коробку теряют. Через пять лет никто не помнит, где она. При неисправности стену вскрывают «где-то тут».
3. Всё в одном месте. Десяток соединений разных линий в одной коробке — проблема в ней задевает всю комнату.
4. Скрутки. В старых домах в коробках часто скрутка, иногда медь с алюминием. Это главный источник пожаров в старом фонде. Скрутки под изолентой ПУЭ прямо запрещает (2.1.21).
Как делаю я

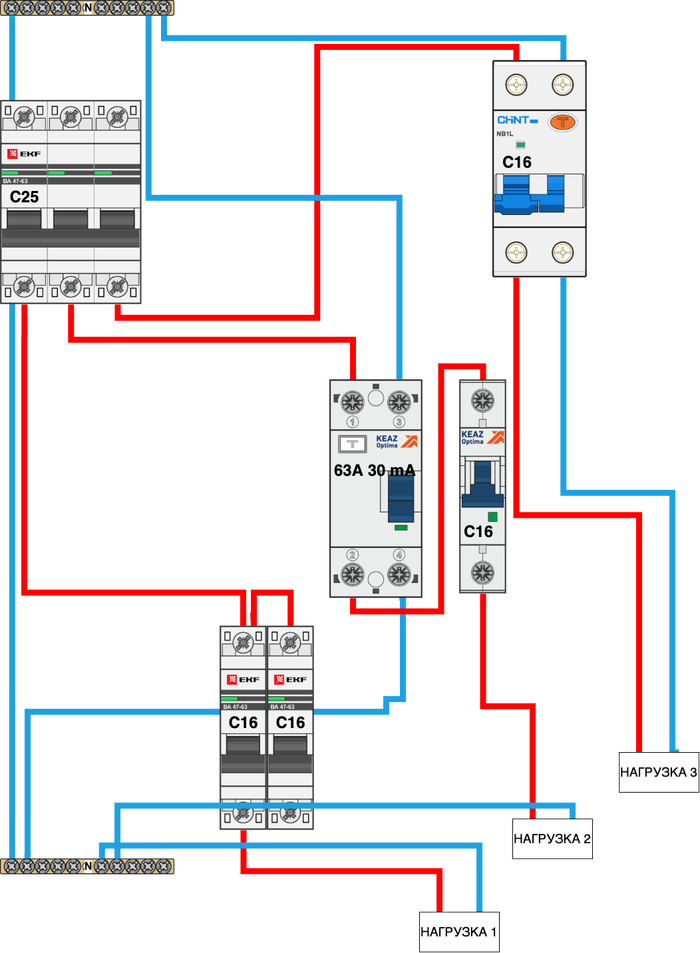

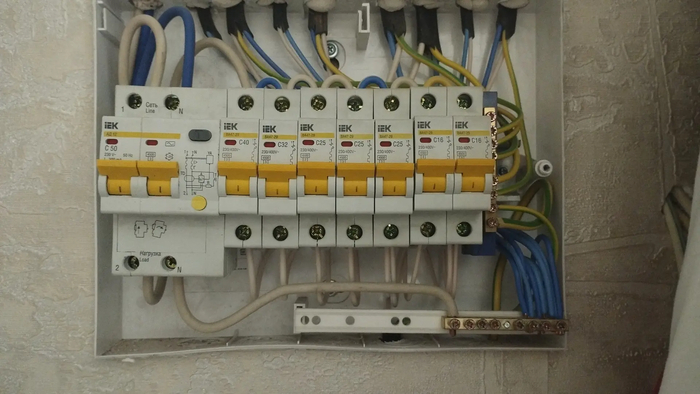

Каждая группа — розетки комнаты, кухня, свет — идёт от своего автомата в щите отдельным кабелем до первой точки. Дальше розетки соединяются шлейфом. Все соединения — в глубоком подрозетнике за розеткой: снял лицевую панель — видишь соединение. Стену вскрывать не нужно никогда.
Соединяю тремя способами: опрессовка гильзой, сварка или пружинные клеммы (WAGO). Скруток нет.
Одна тонкость, которую часто делают неправильно: заземление (жёлто-зелёный провод) нельзя пускать шлейфом через клеммы самой розетки. Сняли одну розетку — и все следующие остались без заземления. Поэтому в каждом подрозетнике заземление соединяется отдельно, а к розетке идёт отвод.
Сколько это стоит
Кабеля уходит больше: на двушке примерно 50–100 метров. Плюс глубокие подрозетники чуть дороже обычных. В сумме несколько тысяч рублей на квартиру — против вскрытия стены с ремонтом отделки при первом же нагреве контакта.
Если коробки у вас уже есть
— Коробки доступны, соединения нормальные (опрессовка, сварка, клеммы), алюминия нет — можно оставить. Проверить, подтянуть, закрыть крышками.
— Коробки замурованы или в них скрутки — при ближайшем ремонте переводить линии на схему «от щита в подрозетники».
— Ремонта не будет, а в коробках медь с алюминием — минимум найти коробки, переделать соединения через клеммы для алюминия и вернуть доступные крышки. Это отсрочка, а не решение.
Чего точно нельзя делать — добавлять новую розетку скруткой в старую коробку. Именно так появляются соединения медь–алюминий, с которых начинаются пожары.
Если интересно, могу дальше написать про то, как выбрать автоматы в щит или почему одна гофра — один кабель. Спрашивайте в комментариях.
