При ремонте электроники иногда приходится долго искать компонент, который греется сильнее остальных. Проверяешь напряжение, сопротивление, прозваниваешь дорожки, а причина неисправности все равно не очевидна. Тепловизор в такой ситуации помогает хотя бы понять, с какого участка платы начинать проверку.

Мне попался FNIRSI TDM-120P, в котором тепловизор объединили с мультиметром. Идея понравилась: сначала смотришь, где появляется повышенная температура, затем переключаешь режим и проверяешь подозрительную цепь щупами.

По внешнему виду TDM-120P напоминает небольшую цифровую камеру. Корпус горизонтальный, спереди установлен сенсорный экран диагональю 2,8 дюйма, а объектив тепловизора расположен с обратной стороны. Под дисплеем находятся три сенсорные кнопки, одна из которых переключает тепловизор и мультиметр. Сверху размещены два гнезда для щупов и отдельная кнопка съемки.

Сзади есть откидная подставка. Когда работаешь с тепловизором, прибор держишь в руке, а для электрических измерений его можно поставить на стол и освободить обе руки. Сбоку под заглушкой находятся USB Type-C и слот карты памяти. Термограммы сохраняются на карту, причем посмотреть их можно непосредственно на приборе.

Тестирование начал с мультиметра. Для сравнения взял AideTek VC97+, а постоянное напряжение проверял на модуле AD584 с фиксированными выходами 2,5000, 5,0000, 7,5000 и 10,0000 В. При напряжении 5,0000 В FNIRSI показал 4,9997 В, а на выходе 10,0000 В получил 9,9993 В. Расхождение с опорными значениями составило соответственно 0,3 и 0,7 мВ. При измерении сопротивления и проверке диодов результаты двух мультиметров тоже оказались близкими.

Но в процессе проверки нашел неудобство. У прибора есть автоматический режим AUTO, который самостоятельно определяет напряжение или сопротивление. Казалось бы, можно постоянно работать в нем. Однако прозвонка в AUTO срабатывает примерно через 0,7 секунды, тогда как в ручном режиме звуковой сигнал появляется за 0,1–0,2 секунды. При проверке одного контакта разница несущественная, а когда последовательно прозваниваешь дорожки на плате, ожидание уже мешает. Поэтому для такой работы ручной режим удобнее. Кстати, измерять ток TDM-120P вообще не умеет.

С тепловизором получилось интереснее. Здесь установлена инфракрасная матрица разрешением 120×90 пикселей. Для начала проверил температуру нагреваемого стола, который использую для снятия дисплейных модулей. При установленных 50 °C прибор показал 51,3 °C, при 100 °C — 98,8 °C, а при 150 °C — 148,6 °C. Стол не является точным температурным эталоном, но расхождения в этих условиях получились небольшими.

Затем стал менять расстояние до нагретой поверхности. С 10 см тепловизор показывал 40,6 °C, с 30 см — 39,9 °C, а с 50 см — уже 39,4 °C. Разница составила 1,2 °C, но сильнее меня заинтересовала детализация изображения.

На расстоянии 10–15 см элементы электронной платы еще можно различить. Если отойти на полметра, маленький SMD-компонент занимает всего несколько пикселей, и определить, какая именно деталь нагревается, становится намного труднее. С расстояния около метра видны преимущественно общие горячие участки. На крупном радиаторе или корпусе такой проблемы почти нет, а вот при ремонте небольших плат разрешения уже не хватает.

Еще проверил тепловизор на работающем блоке питания. Без нагрузки максимальная температура составляла 40,1 °C. После подключения нагрузки она поднялась до 44,2 °C за первую минуту, спустя три минуты достигла 51,0 °C, а после стабилизации — 54,6 °C. При этом основная часть платы оставалась заметно холоднее. На тепловом изображении хорошо было видно, какие участки нагреваются сильнее остальных.

Правда, записывать тепловое видео прибор не умеет. Можно наблюдать за нагревом на экране или сохранять отдельные снимки. Для сравнения температур этого хватает, но проследить всю динамику по записи уже не получится.

Проверил и настройку коэффициента излучения. На одной нагретой металлической поверхности при значении 0,95 получил 44,8 °C, при 0,90 — 47,2 °C, а при 0,85 — 50,4 °C. Разница составила 5,6 °C, хотя температура самой поверхности не менялась. Поэтому при измерении температуры металлов к настройкам приходится относиться внимательно.

После этих проверок отношение к TDM-120P сложилось довольно определенное. Мультиметр показал хорошие результаты при сравнительных измерениях, а тепловизор действительно помогает быстрее находить нагретые участки. Особенно удобно, что после обнаружения подозрительного компонента можно сразу перейти к проверке электрических параметров.

Но заменить все измерительные приборы он не сможет. Отсутствие измерения тока ограничивает мультиметрическую часть, а матрица 120×90 пикселей мешает подробно рассматривать мелкие компоненты. Для проверки блоков питания и поиска перегрева такая комбинация мне понравилась. Для более сложной диагностики отдельные приборы по-прежнему будут нужны.

Полный обзор FNIRSI TDM-120P со всеми таблицами измерений, сравнением с AideTek VC97+ и дополнительными тепловизионными тестами.

До 20.10.2026 действует промокод: FNSCD383

Купить устройство можно здесь.

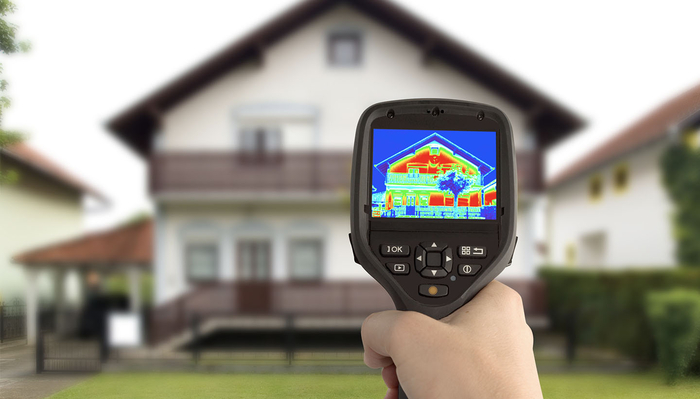

Тепловизор помогает увидеть распределение температур и обнаружить проблемы, которые незаметны обычным глазом. С его помощью ищут утечки тепла через окна и стены, проверяют теплый пол, электропроводку и оборудование.

При выборе устройства важно учитывать качество изображения, диапазон температур, чувствительность сенсора и удобство работы. Именно эти параметры позволят понять, какой вариант подойдет для конкретных целей.

Разрешение матрицы

Разрешение матрицы определяет детализацию теплового изображения. Чем оно выше, тем проще увидеть небольшие участки поверхности и найти локальный источник нагрева или охлаждения.

• До 160 х 120 пк – для бытовых задач: поиска сквозняков, проверки радиаторов и теплого пола.

• От 160 х 120 до 256 х 192 пк – для обследования домов и квартир, строительных работ и проверки электрики.

• От 320 х 240 пк – для энергоаудита, диагностики оборудования и работы на большом расстоянии до объекта.

Некоторые производители указывают разрешение после программной обработки. Для сравнения моделей ориентируйтесь на собственное разрешение инфракрасного сенсора.

Температурная чувствительность

Чувствительность (NETD) показывает минимальную разницу температур, которую различает прибор. Чем меньше значение, тем лучше видны слабые перепады, например мостики холода или влажные участки стены.

• Около 0,1 °С (100 мК) – для задач с заметными перепадами температур: проверки отопления и электрических щитков.

• 0,05 – 0,07 °С (50 – 70 мК) – для обследования домов, поиска утечек тепла и скрытых труб.

• Менее 0,05 °С – для точной диагностики и энергоаудита.

Диапазон измеряемых температур

Диапазон показывает, с какими значениями может работать устройство.

• До 150 °С – достаточно для домашнего обследования, проверки отопления и поиска утечек тепла.

• До 350 – 400 °С – для электрооборудования, двигателей и отопительных котлов.

• До 550 – 650 °С и выше – для промышленного оборудования, печей и технологических процессов.

Также обратите внимание на погрешность измерения. Ее указывают в градусах или процентах, например ±2 °С или ±2%.

Частота обновления кадров

• 9 Гц – изображение обновляется с заметной задержкой. Для статичных объектов, стен, окон и радиаторов этого достаточно.

• 25 Гц и выше – картинка плавная. Удобно при быстром сканировании больших площадей и проверке движущихся механизмов.

Фокусировка

От типа фокусировки зависит, насколько резким получится изображение на разном расстоянии до объекта.

Фиксированная – не требует настройки, но хуже подходит для съемки мелких деталей вблизи и удаленных объектов. Прибор с такой фокусировкой менее универсален.

Ручная – позволяет самостоятельно настроить резкость под расстояние до объекта. Нужна, когда требуется рассмотреть небольшую деталь или получить более точные данные на удаленном участке.

Автоматическая – прибор сам наводит резкость. Экономит время при частой смене объектов съемки.

Для регулярного использования удобный механизм настройки облегчает работу. При выборе стоит проверить, насколько быстро меняется резкость и удобно ли управлять ею одной рукой.

Автоматическое распознавание горячих и холодных точек

Автоматическое распознавание горячих и холодных точек позволяет быстро находить участки с максимальной и минимальной температурой. Камера выделяет такие зоны непосредственно на экране, поэтому оператор может сразу обратить внимание на проблемную область.

Функция полезна при поиске утечек тепла, проверке электрических соединений и диагностике оборудования. Точность зависит от чувствительности прибора, условий съемки и правильного положения устройства относительно объекта.

Топ тепловизоров 2026

При составлении рейтинга мы брали товары с нашего сайта, отсортированные по популярности, у которых более трех отзывов и рейтинг выше четырех баллов.

1.

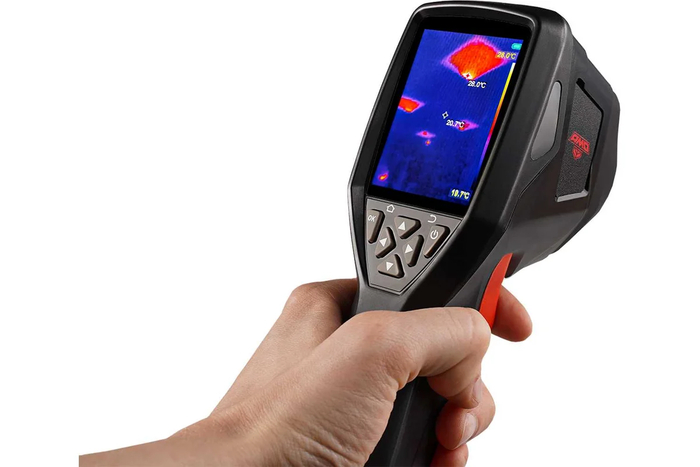

Тепловизор AMO T822 – именно такой инструмент, способный преобразить ваши услуги и сделать вас более конкурентоспособным. Демонстрируйте клиентам современный подход к работе, используя профессиональное оборудование.

• Диагностики зданий: выявление теплопотерь, поиск мест протечек, оценка эффективности теплоизоляции.

• Проверок систем отопления, вентиляции и кондиционирования: определение неисправностей, оптимизация работы.

• Инспекций электрических систем: поиск перегревов, выявление проблем с подключением.

Преимущества тепловизора AMO T822

• Рабочий диапазон от -20°C до 400°C и точность измерений 2 °С гарантируют качественный результат.

• Простой интерфейс и интуитивное управление сделают работу максимально комфортной.

• Адаптивная фокусировка позволяет забыть о ручной настройке резкости - изображение всегда будет четким и детализированным.

• Семь различных палитр помогут быстро идентифицировать проблемы и сделать визуализацию результатов более наглядной. 5 режимов работы. Ссылка на такой

  2.

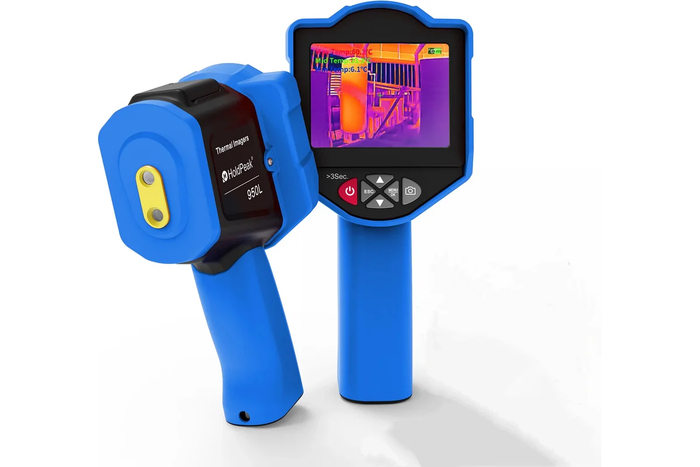

Тепловизор HoldPeak HP‑950L — компактный и функциональный прибор для бесконтактного измерения температуры и визуализации теплового излучения объектов. Подходит для профессионального и бытового применения: диагностики электрооборудования, поиска утечек тепла в зданиях, проверки систем отопления, вентиляции и кондиционирования (HVAC) и других задач.

Рабочая температура -40 ~ +70 °С.

3.

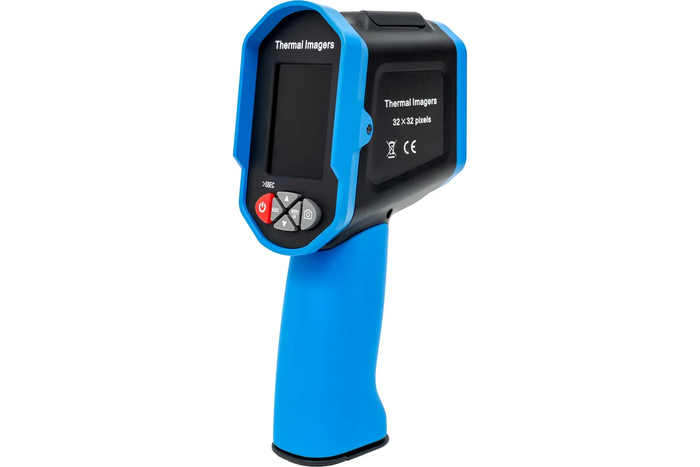

Компактный тепловизор HoldPeak HP-950F — ваш надежный помощник для оперативной диагностики невидимых глазом проблем. Прибор визуализирует распределение температуры от -40°C до +300°C, помогая быстро находить перегревы в электропроводке, утечки тепла в помещении или неисправности в механизмах. Автоматическое распознавание самой горячей и холодной точки на экране упрощает поиск аномалий. Устройство работает от встроенного аккумулятора, оно легкое и эргономичное, готово к использованию в любой момент. Это идеальный инструмент для электриков, строителей, специалистов по HVAC и домашних мастеров для профилактического осмотра и поиска неисправностей. Ссылка на такой

4.

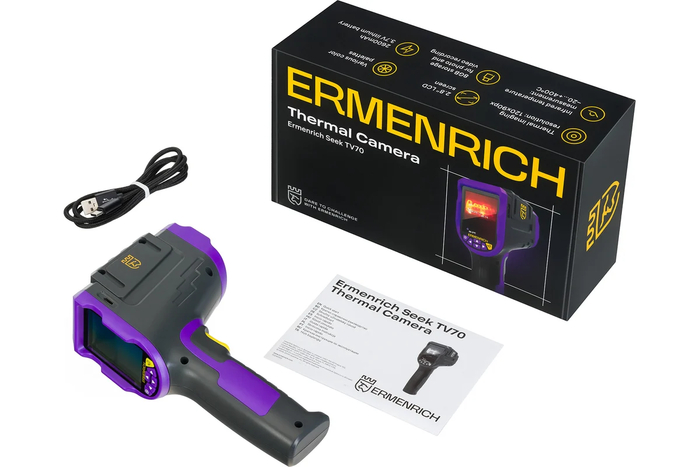

Ermenrich Seek TV70 – строительный тепловизор для обследования электрического и теплового оборудования, поиска неисправностей, утечек тепла в фасадах и фундаментах зданий. Главный элемент прибора – тепловизорный модуль 120x90 пикс с камерой 1 Мпикс, что позволяет считывать изменения температуры в диапазоне от –20 до +400 °С.

Доступные режимы отображения: видимый свет, инфракрасный свет, а также режим наложения видимого и инфракрасного спектров и слияние краев. Присутствует функция «картинка в картинке». Изображение отображается на цветном экране с разрешением 240x320 пикс. Доступно 8 цветовых палитр.

Замеры температуры можно фиксировать с помощью фото или видео, сохраняя результаты на встроенную карту памяти прибора.

Источник питания – литиевая батарея емкостью 2600 мАч. Одного заряда хватает на 4 часа непрерывной работы. Прибор оснащен индикатором низкого уровня заряда и функцией автоматического отключения. Заряжается тепловизор с помощью кабеля USB Type-C (идет в комплекте). Ссылка на такой

5.

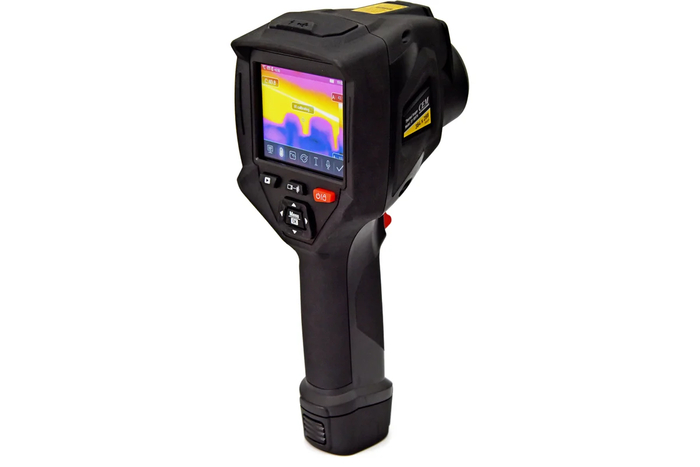

Компактный тепловизор CEM DT-984 нужен при выполнении планового технического обслуживания, поиске и устранении неисправностей и диагностике. Позволяет записывать видео и выполнять последующее воспроизведение указанной записи.

Дополнительные характеристики:

• Увеличение 1–16× непрерывное, цифровое;

• Дисплей 3.5 дюйма ЖК, 640х480 пикселей, сенсорный;

• 8 Гб, микро SD-карта или внутренний ЕММС 3.4 Гб;

• Встроенные инструменты для анализа снимков;

• Встроенная цифровая камера 2 мегапикселя;

• Передача видео между тепловизором и ПК в режиме реального времени;

• Литий-ионная батарея, время работы 4 часа. Ссылка на такой

6.

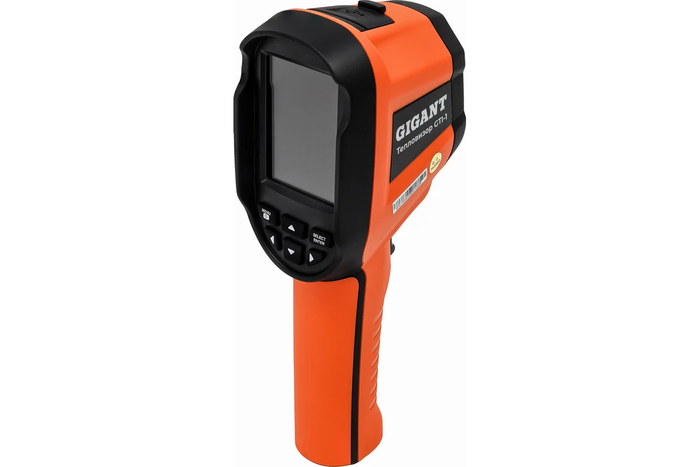

Тепловизор Gigant GTI-1 применяется для технического обслуживания и диагностики, для обнаружения неисправностей различных объектов.

Передача данных. Инфракрасные изображения можно легко и быстро передать на смартфон с помощью функции wi-fi

Контроль. Температурный диапазон от горячего до холодного будет представлен в виде палитры цветов (соответственно от светлого к темному цвету).

Длительная работа. В качестве источника питания используется литий-ионный аккумулятор напряжением 3,7 В, заряда которого хватает на 8 часов работы.

Для того чтобы воспользоваться функцией Wi-Fi, в меню тепловизора нужно включить функцию Wi-Fi, далее через телефон подключиться к указанному в меню Wi-Fi-соединению.
После подключения к Wi-Fi сети тепловизора нужно перейти в браузер на телефоне и ввести в поисковой строке "192.168.230.1". Ссылка на такой

7.

Тепловизор СЕМ DT-9897H 875283 представляет собой портативную видеокамеру, которая используется при выполнении планового технического обслуживания, поиске и устранении неисправностей и диагностике.

Тепловые и визуальные изображения отображаются на ЖК-экране прибора и записываются на SD-карте памяти.

Передача изображений на ПК связана с извлечением SD-карты памяти из тепловизора и подключением карты к ПК с помощью устройства для считывания карт.

Для передачи изображений и видеосюжетов на смартфон применяется приложение Thermoview.

Помимо упомянутых выше особенностей тепловизор позволяет записывать видео и выполнять последующее воспроизведение указанной записи.

Предусмотрен встроенный цифровой объектив FOV 59°. Ссылка на такой

8.

Тепловизор Bosch GTC 400 C производит бесконтактную диагностику различных компонентов и материалов. Отличается простым и интуитивно понятным управлением, а также широким профессиональным функционалом. Тепловизор автоматически маркирует горячую и холодные точки, легко обнаруживает нагревательные элементы, трубы и системы напольного отопления. Благодаря встроенной камере удается быстро распознать местоположение измеренных значений. Прибор имеет два типа питания: от щелочных батарей или от литий-ионного аккумулятора. Ссылка на такой

9.

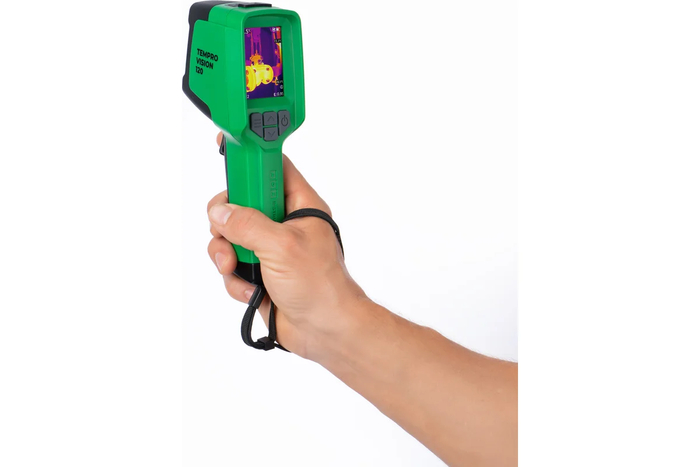

Тепловизор ADA TemPro Vision 120 А00685– портативный тепловизор с разрешением матрицы 120х90 пикселей и высокой температурной чувствительностью 0,06 °С . Модель оптимально подойдет для строителей, электриков, инженеров систем отопления, вентиляции и кондиционирования, механиков, технологов производства.

Сигнализация предельных температур. Задавая пределы нижней и верхней границы температур можно быстро обследовать объекты. При отклонениях за пределы заданного диапазона на экране отобразится соответствующий предупреждающий значок.

Автоматическое распознавание горячей/холодной точек. Режим выделения точек с максимальной и минимальной температурами упрощает работу по их поиску на объекте. Точки критических температур видно непосредственно на дисплее тепловизора. Размеры области определения точек можно выбрать из трех вариантов.

• Разрешение ИК изображения: 120х90 пикселей

• Температурный диапазон: от -20° до +400С

• Точность: ±2C (или ±2%)

• Дисплей: 2.4 дюйма (6 см)/ разрешение: 320 х 240 пикселей/ антибликовый

• Li-On встроенный аккумулятор/ время работы: более 8 часов/ быстрая зарядка USB-C

Тепловизор подойдёт для:

• проверки качества строительства,

• поиск утечек тепла,

• поиск скрытых тепловых коммуникаций,

• диагностика электрооборудования,

• мониторинг проблемных участков в процессе проведения технического обслуживания промышленного оборудования и систем,

• контроля производственных процессов,

• предупреждения риска перегрева и возгорания. Ссылка на такой

10.

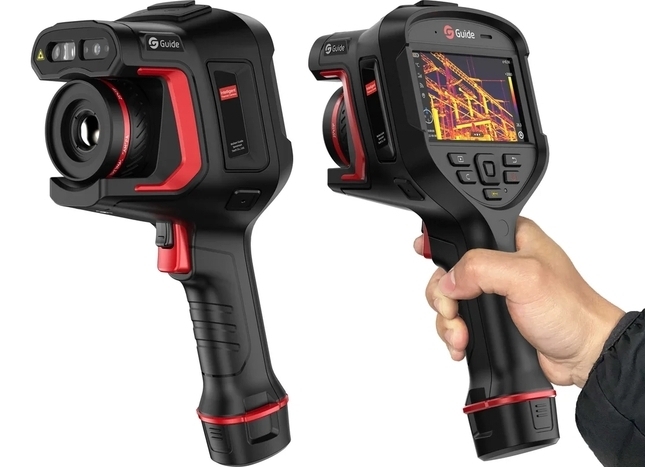

Интеллектуальная тепловизионная камера Guide Sensmart H2. Благодаря встроенному высокочувствительному ИК-детектору собственной разработки, 5-мегапиксельной камере с видимым освещением и 5 режимам фокусировки высокоточная тепловизионная камера серии Hammer, разработанная специально для промышленной сферы, помогает пользователям интуитивно просматривать изображения высокой четкости и температурные характеристики объекта классической формы «молоток». Частота кадров в инфракрасном диапазоне 30 Гц обеспечивает быстрый и точный доступ к большему количеству данных о температуре движущихся целей, значительно превосходящих продукты того же уровня.

Визуализация и оптика:

• Тип детектора Вокс, от 7,5 до 14 мкм

• Инфракрасное разрешение 256 × 192 @ 12 мкм

• Суперразрешение Да, обновление до 512 × 384

• Термочувствительность / NETD ≤45 мК

• Частота кадров 30 Гц / 9 Гц

• Фокусное расстояние 10,5 мм

• Поле зрения 25°×19°

• IFOV 1,70 мрад

• Минимальное расстояние до объекта 0,1 м

• D: S 588:1

• Режим фокусировки Ручная / Автоматическая / Сенсорная автофокусировка / Непрерывная автофокусировка

• Цифровой зум от 1.1x до 8x

• Распознавание снимков Авто. Ссылка на такую

p.s.

Сохраняйте страницу в закладки, чтобы не потерять.

Реклама: ООО "ВсеИнструменты.ру" ИНН: 7722753969

Кому интересно, ссылка на такой тепловизор

p.s.

Сохраняйте страницу в закладки, чтобы не потерять.

Реклама: ООО "АЕР Услуги" ИНН: 7703380158

Эмиссивность. Насколько хорошо поверхность излучает тепло. Блестящие металлы излучают слабо, поэтому «холодные» на картинке.

Отражённая температура. Тепловизор видит не только излучение предмета, но и отражённое от него чужое. Отсюда эффекты с глянцем и стеклом.

Палитра. Цветовая схема картинки (белый-горячий, чёрный-горячий, цветные). Влияет на читаемость, но не на точность.

Эти термины помогут читать характеристики и понимать, чего ждать от прибора.
