Делаю ремонт в своей квартире самостоятельно, впервые занимался электрикой, собрал такой щиток. Горжусь собой.
Принимаю критику и отвечаю на вопросы

Здравствуйте уважаемые Пикабушники, продолжаю рассказывать о своей подработке.

Описываемые события произошли в середине июля.

Обратился ко мне старый клиент с вопросом, могу ли я заменить электропроводку в дачном доме?

Я ответил , что у меня нет опыта грамотно соединять провода в электромонтажной коробке, но у меня есть друг по специальности электрик и вместе с ним нам по силам любой монтаж.

В назначенный день я приехал на дачу. Мы с хозяином обсудили где будут светильники и выключатели, сколько нужно розеток, измерили комнаты, посчитали сколько метров провода надо купить, также обсудили и другие вопросы. Одним из вопросов был насколько необходимо устанавливать стабилизатор напряжения. Хозяин ранее рассказал, что на даче постоянно происходит падение эл.напряжения, отчего гаснут светодиодные светильники, и в доме становиться темно.

От покупки и установки стабилизатора напряжения заказчик отказался, так как это устройство стоит в районе 20000 рублей и это показалось для дачи дорого.

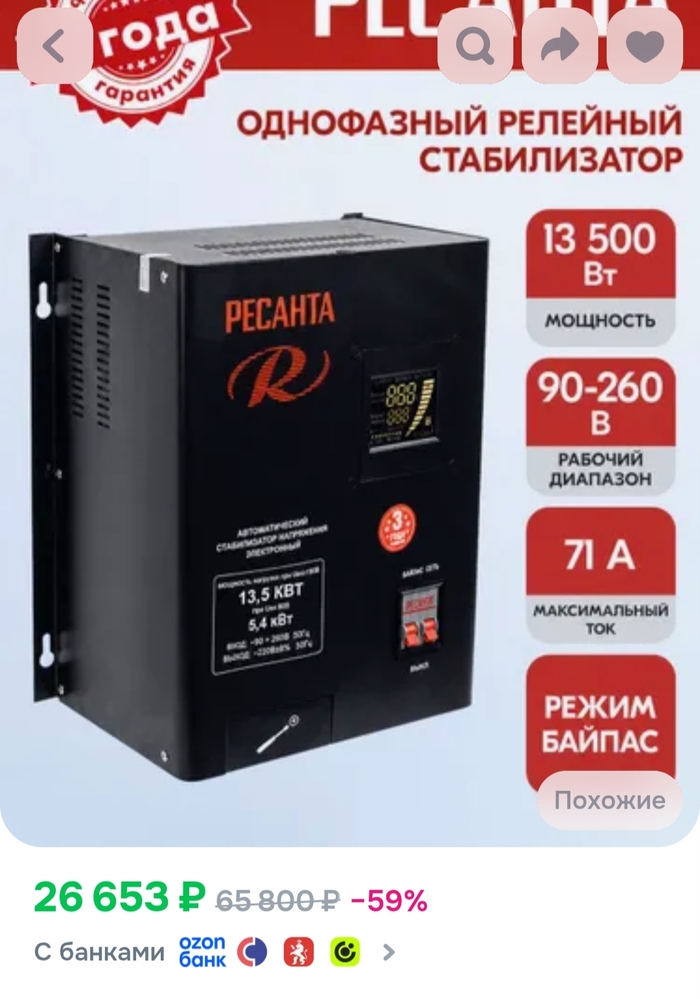

На фото: один из вариантов стабилизатора, есть варианты дешевле.

Решить проблему отключения света решили переходом на лампы накаливания.

Пропуская подробности скажу, что за работу мы с другом - электриком взялись.

Ценник на котором мы сторговались, был низкий, но сидеть без работы в ожидании супер заказа не приходится. Люди беднеют, - высокооплачиваемой работы нет, поэтому берёмся за то что есть.

Домик состоял из 4-х помещений, уличная терраса, кухня, жилая комната на первом этаже, спальня на втором этаже.

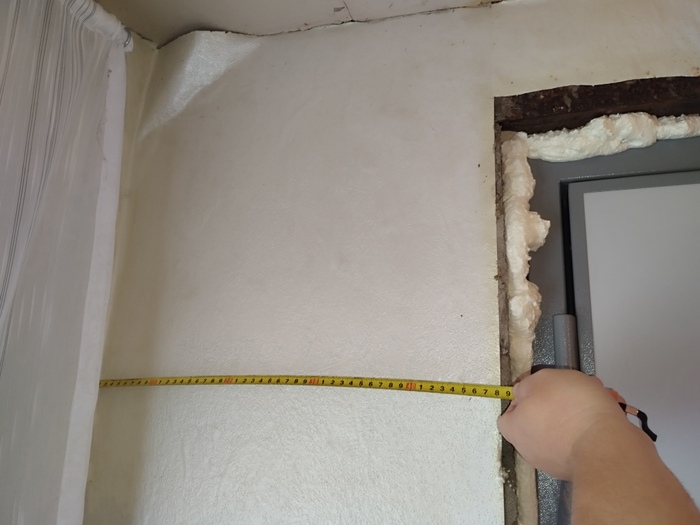

Размер дома по наружке 6х4 метра, внутренний размер 5.5х3.5 м., плюс терраса 3х4м.

Нам вручили ключи от дачи и разрешили на ней жить, во время проведения работ.

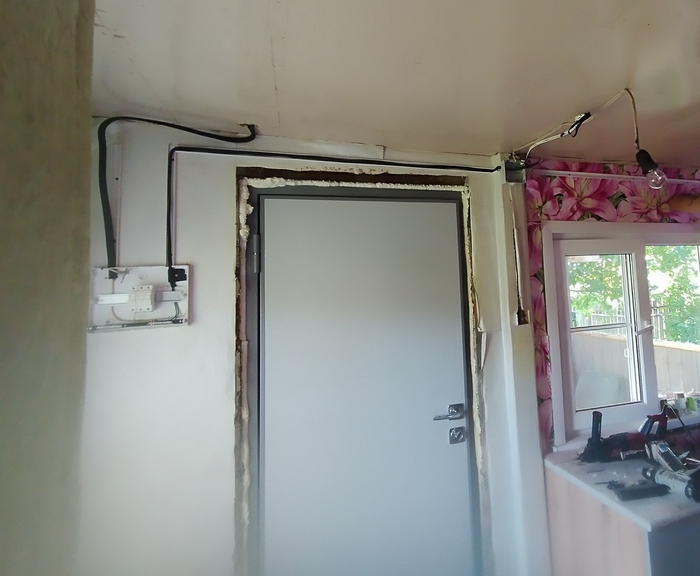

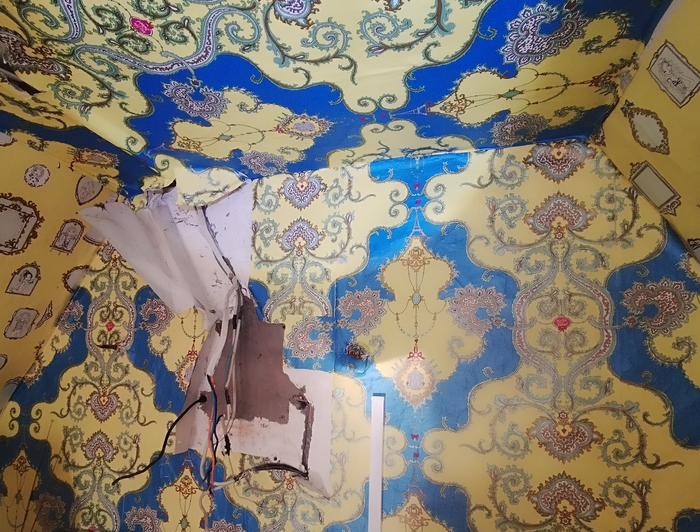

Изучаем старую проводку. Электросчётчик вместе с автоматами раньше стоял на втором этаже, пользоваться им было неудобно, далеко от входа и лестница на второй этаж была крутой и опасной.

Поэтому автоматы переносим на первый этаж, а новый счётчик местные электрики уже установили на столб электропередачи.

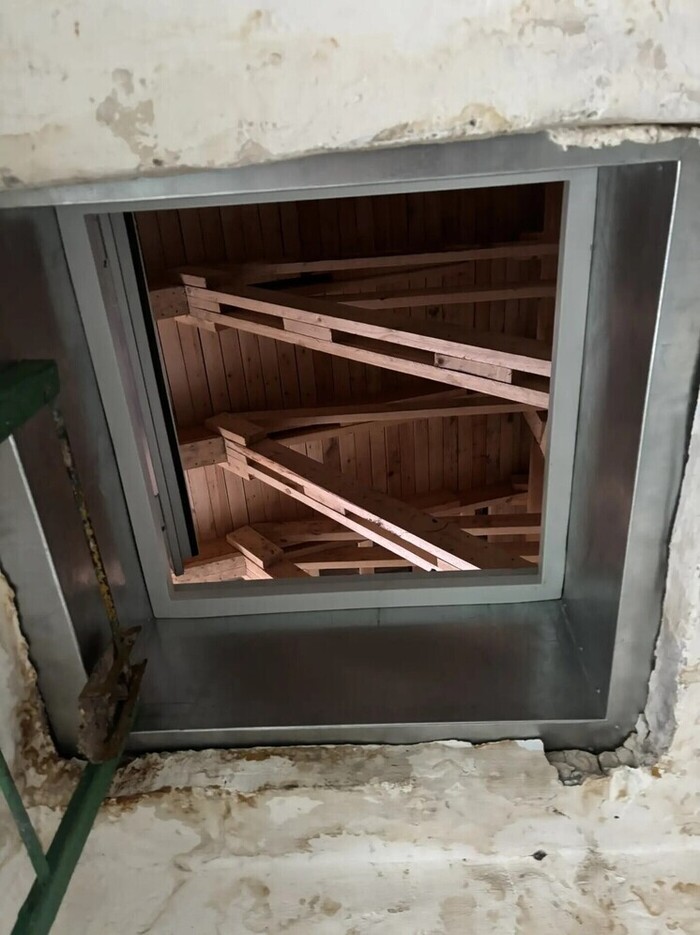

Стены на втором этаже сделаны из фанеры, которую закрепили к стропилам крыши, то есть стена горючая.

Поэтому прокладка наружной проводки должна проводиться медным проводом в двойной изоляции, с изоляцией выполненной из материала который не распространяет горение, а при горении от постороннего источника огня выделяет мало дыма например ВВГнг(А)-LS.

https://www.youtube.com/watch?v=S0PBRC3pcNo

Прокладка кабеля по горючей поверхности может быть проведена четырьмя способами, витой провод на изоляторах,

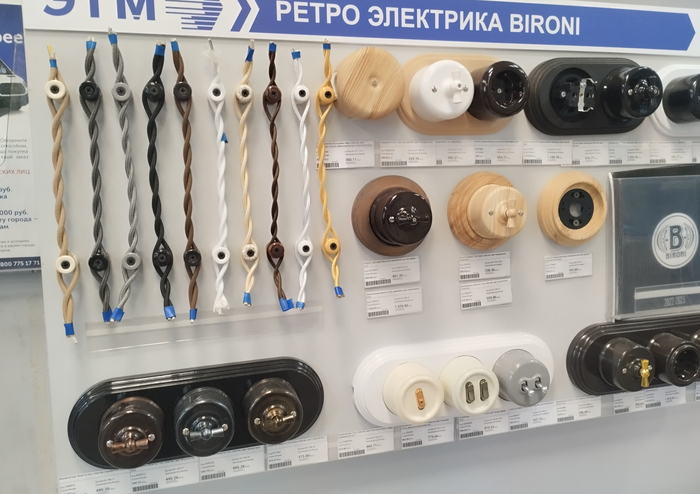

Фото ниже: модные провода и выключатели для наружной проводки

кабельканал,

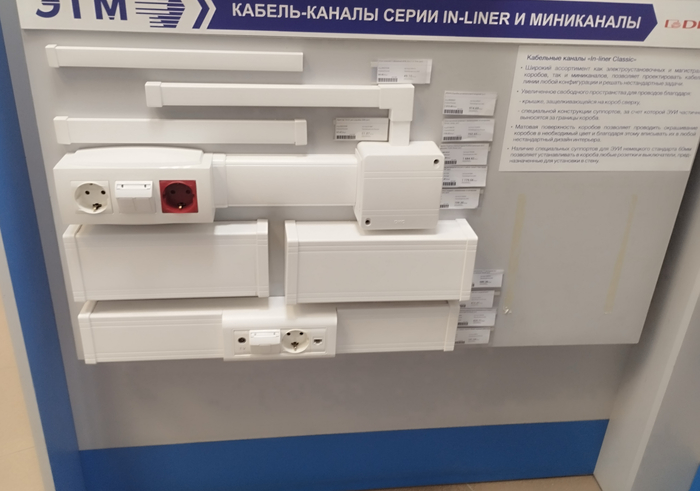

На фото внизу образцы кабельканала

гофрированная пластиковая труба, гладкая пластиковая труба, металлическая труба.

Мы работаем с кабельканалом, такой вариант выбрал хозяин.

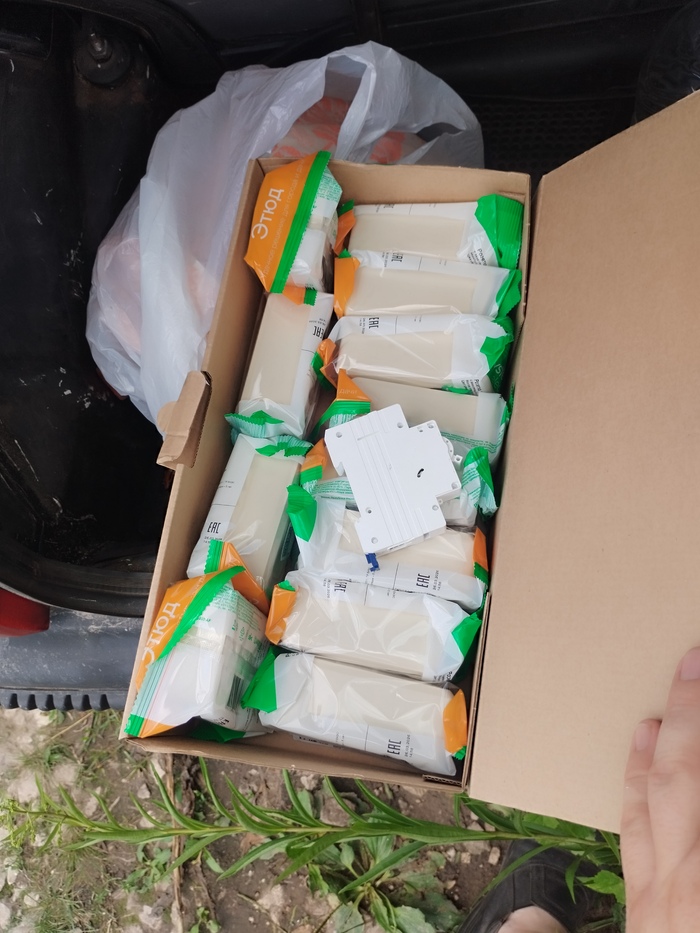

Провода и остальные компоненты куплены.

Работу начали от точки входа кабеля в дом. Просверлили стену на улицу где расположены изоляторы и ввод в дом, вставили кусок трубки в отверстие, вывели концы силового провода. Силовой провод который мы используем это ВВГнг(А)-LS медь 10мм², его пропускная способность 70А, 15.4 кВт

Хозяин дачи планирует сделать на кухне кафельный пол с электроподогревом, и заострил внимание, что проводка должа выдержать серьёзную нагрузку, поэтому сечение кабеля взяли с запасом.

С улицы к дому подключен алюминиевый СИП 16мм². Его пропускная способность 60 А13.2 кВт

Прокладываем магистральный кабель к месту где будет стоять новый щиток.

В это время старая проводка работает, электроинструмент подключен, освещение присутствует. В этом была задумка, делать параллельную электропроводку, а когда она будет готова, приедет местный электрик, подключит новую систему к СИП и обесточит старую.

Щиток решил сделать у входной двери, удобно обесточить дом при выходе, и включить электричество при входе в дом, а если автомат защиты сработает, то щиток у входной двери легко найти.

После установки электрощитка, новые провода стали разбегаться от него по своим местам.

Днём работа шла медленно, было жарко и душно, периодически ходили в душ смыть пот и остыть, посидеть в прохладе на террасе. Ближе к вечеру жара спала и производительность выросла.

Первый день работы был на втором этаже и в помещении кухни. Кухня вроде маленькая, но проводов и электроточек оказалось много.

Отдельная электролиния для водонагревателя 2,5мм², отдельная линия для розеток на кухне 4мм², для элетроплитки, электро чайника и микроволновки. Отдельные провода на террасу свет и розетка. Розетка на террасе тоже рассчитана для серьёзных нагрузок, провод к ней подходит 4мм², розетка 16 ампер, предусматривается подключение сварочного аппарата или бетономешалки.

Днём позвонил хозяин и попросил, сделать освещение на улице, что бы в тёмное время суток он ходил в душ или в туалет по освещённой тропинке. Эту дополнительную работу согласовали за дополнительную плату.

Поэтому на кухне было установлено три выключателя. Один для освещения кухни, второй для освещения террасы, третий для освещения дорожки в туалет.

Второй день на даче, мы продолжили работать на кухне.

Для дачного дома, хозяин выбрал полугерметичные светильники, и простые лампочки накаливания. Светильники с резиновым уплотнителем, не боятся сырости, их легко мыть от мух, дают ровный свет во все стороны, отличный вариант для помещений с низким потолком. Ко всему прочему, на дачной линии электропередачи постоянно происходят провалы напряжения и светодиодные лампочки гаснут, лампы накаливания при падении мощности сети будут светить хуже, но будут работать. Основная причина в выборе именно этих светильников, это их практичность.

Работу с электриком мы разделили, я прокладываю кабельканал, монтирую розетки и выключатели, распаечные коробки, а специалист идёт за мной следом прокладывает провода и подключает их, затем я возвращаюсь и подгоняю по месту крышки кабель канала и закрываю их.

Для временной фиксации проводов в кабельканале, используются отрезки от крышек кабельканала шириной пару сантиметров.

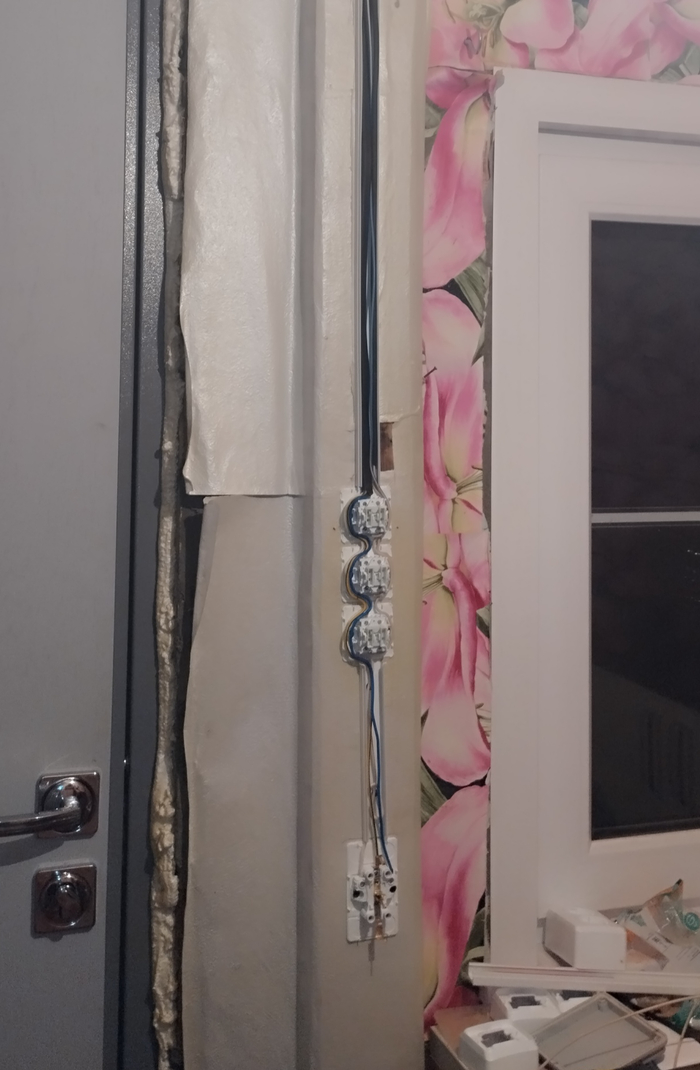

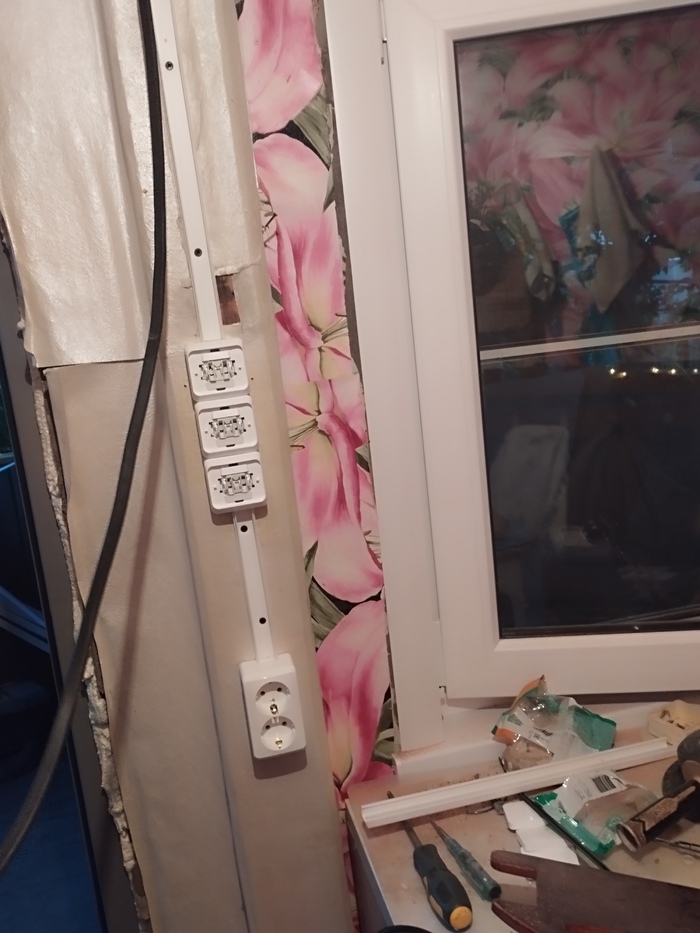

На фото, ящик с розетками.

Фронт работ постепенно расширялся, от кухни во все стороны.

Хозяин дачи человек небогатый, но грамотный и дальновидный, заменить проводку решил очень вовремя.

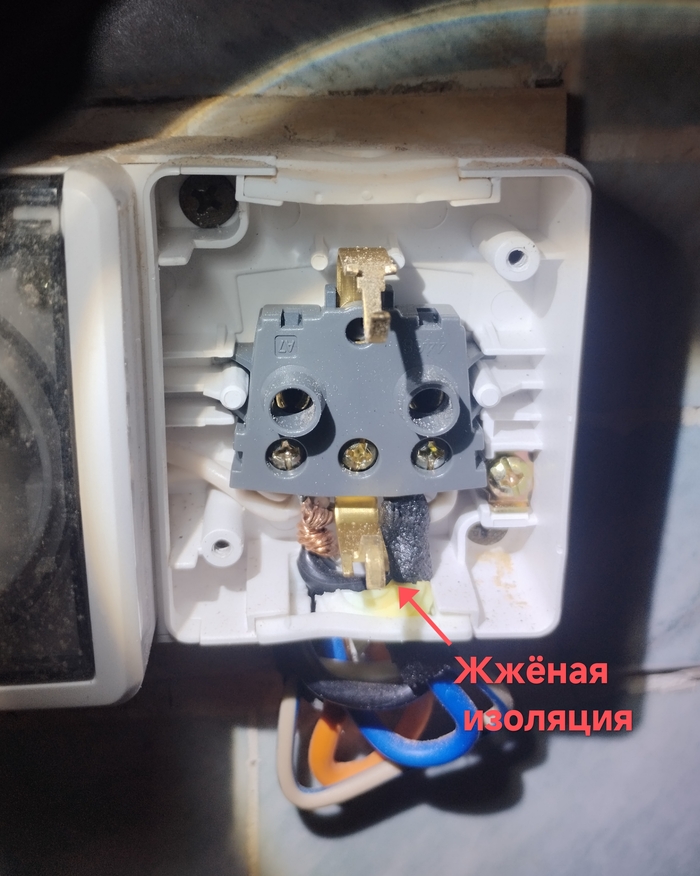

При демонтаже старых розеток обнаружили почерневшую от перегрузки проводку. До пожара осталось чуть-чуть.

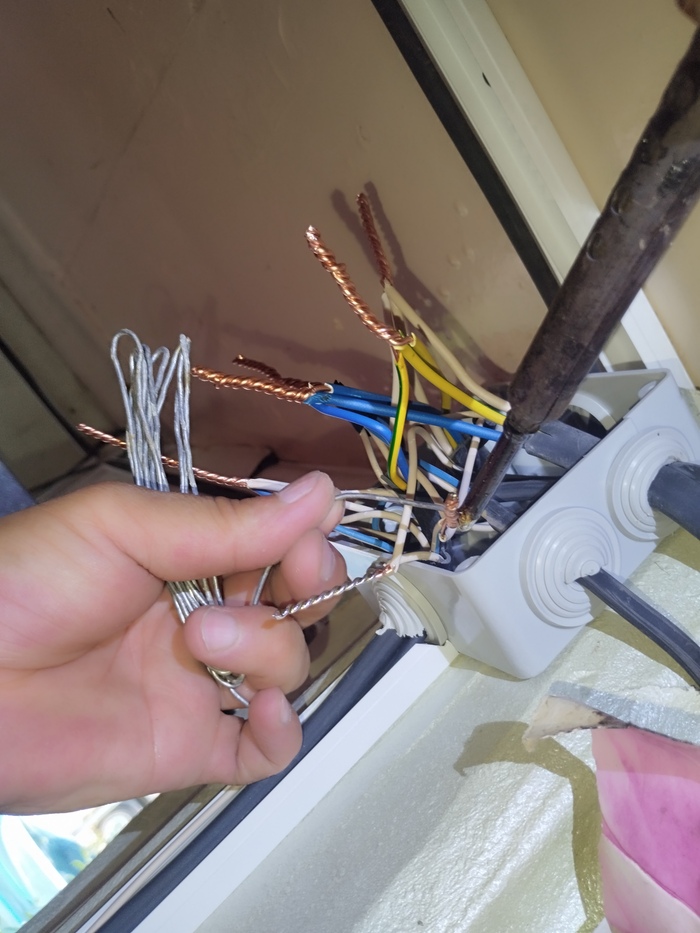

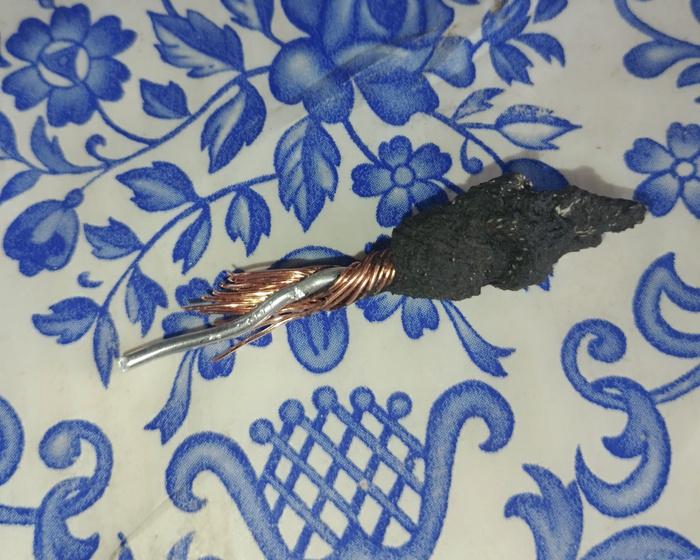

На фото ниже, кусок старой скрутки медного провода с алюминиевым.

Прямое (напрямую) соединение медных и алюминиевых проводов категорически запрещено из-за электрохимической коррозии (гальванической пары), которая приводит к нагреву и пожару. Это записано в ПУЭ (Правила устройства электроустановок) и ГОСТ 10434-82. [1, 2, 3]

Скрутка проводов запрещена Согласно пункту 2.1.21 Правил устройства электроустановок (ПУЭ),

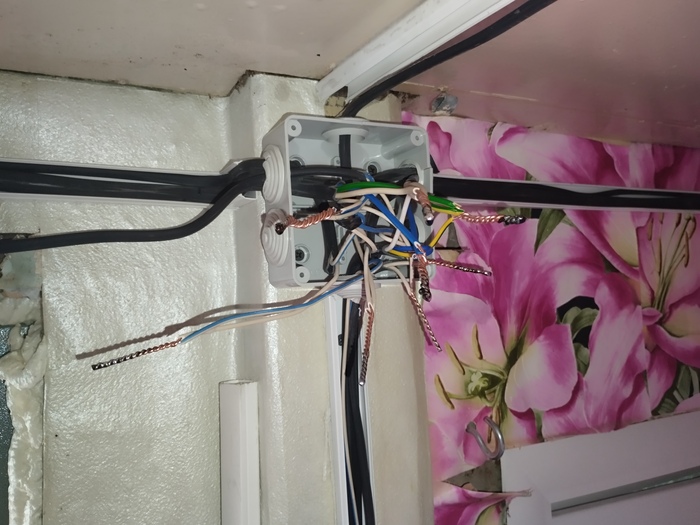

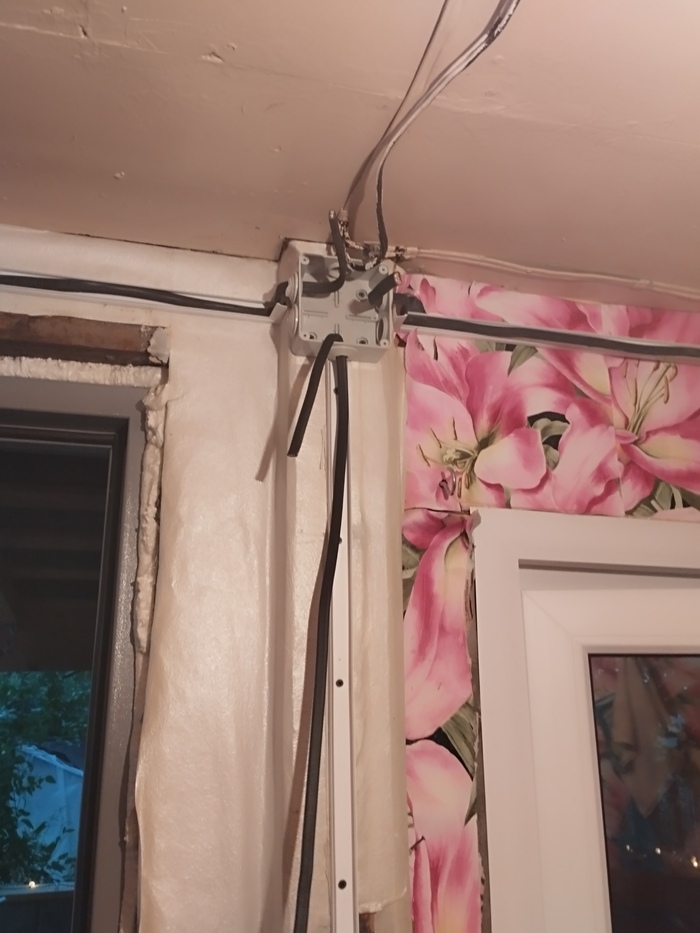

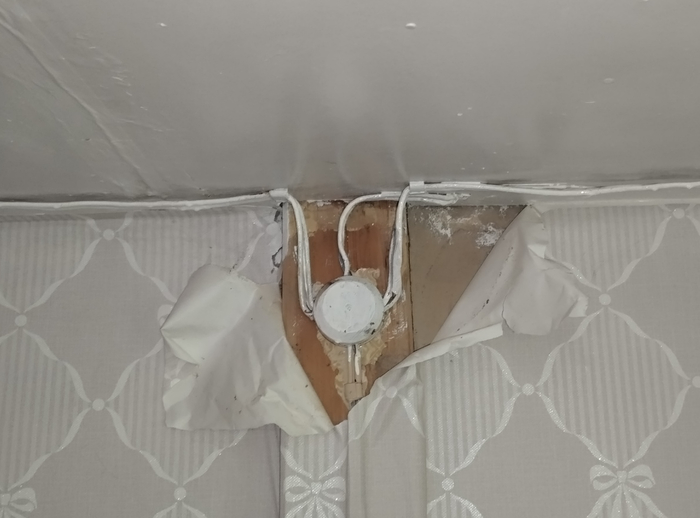

Вот такие опасные распределительные коробки установлены по всему дому.

К ним подходят медные и алюминиевые провода. Если кто не в курсе, это соединительные модули для телефонных проводов или систем сигнализации в СССР.

Этот дачный дом построен в начале 90-х годов. Стройматериалы в магазинах практически не продавали, всё надо было "достать".

"Достать"- это найти человека у которого есть доступ к нужным материалам, договориться с ним, он с работы для вас "принесёт", а вы у него купите. Достать то, что нужно было тяжело, поэтому строили не из того, что надо, а из того, что "достали".

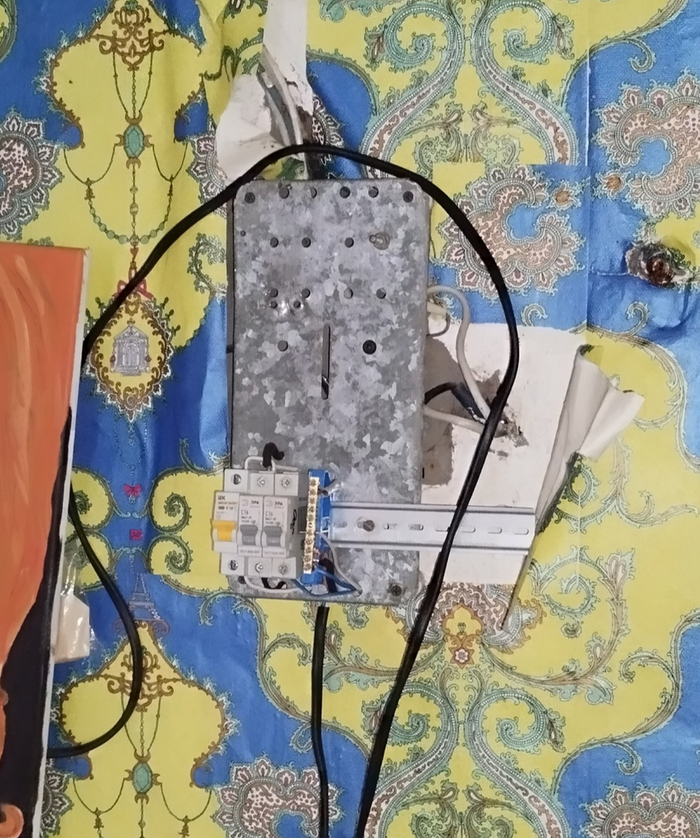

Вот так выглядит старый щиток после переноса электросчётчика.

Работа продолжалась, второй день подходил к концу.

Монтаж на кухне шёл к завершению, осталось пропаять провода в распределительной коробке. Электрик профи, делает свою работу согласно требованиям ПУЭ.

На фото ниже: электрик паяет скрутки.

Подключив новый эл.щиток через временный провод, от рабочей розетки, электрик обеспечил нас светом на кухне, так как старый свет был уже демонтирован.

Следующие фотографии сделаны в конце третьего дня.

Весь день ушёл на монтаж воздушной линии электропередачи от дома к санблоку и туалету. Утром поездка в магазин заняла пару часов, затем, затягивали провода в гофрированную трубу устойчивую к ультрофиолету, натягивали стальной тросик, закрепляли мачту на которую пришёл провод. Работы было много, даже фотографировать было некогда.

Электрощиток постепенно наполнялся проводами и автоматами.

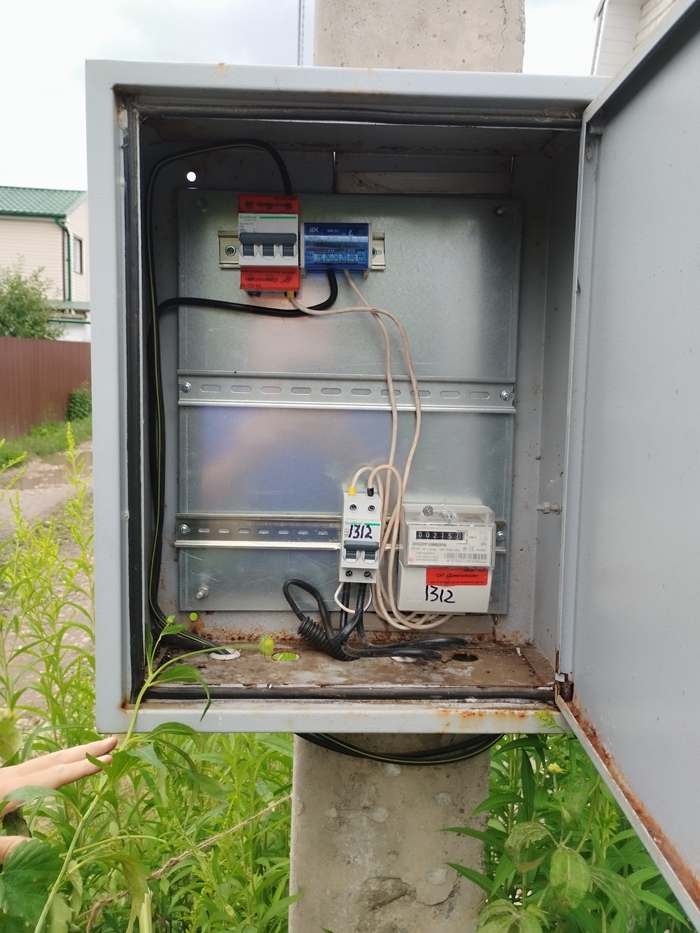

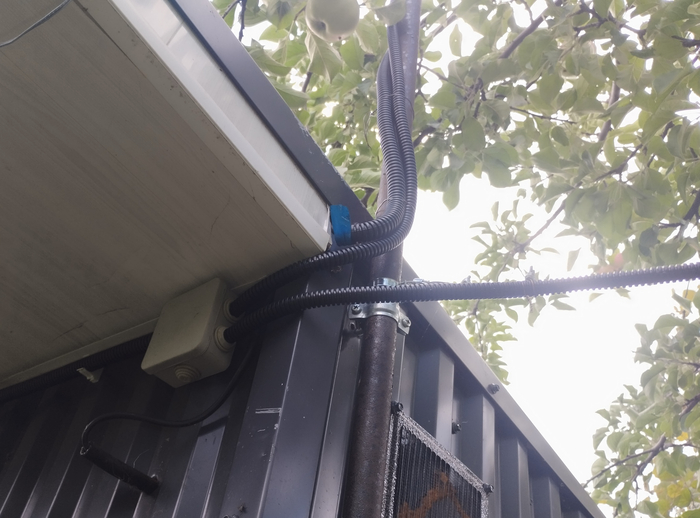

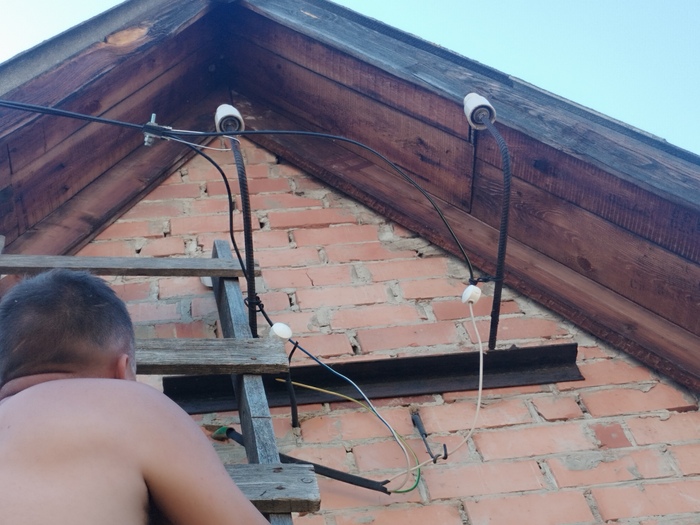

На фото ниже: Свес кровли санблока, мачта на которой закреплена воздушная линия, провода спускаются вниз в установленную распределительную коробку.

Когда стемнело, перешли работать в дом. К этому времени в жилой комнате на первом этаже уже было смонтирована линия кабельканала на несколько эл.точек. Электрик занялся укладкой проводов, а я продолжил работу с кабельканалом, розетками и выключателями.

Третий день закончился. В предварительных планах мы должны были к этому сроку закончить работу в домике, но план мы не выполнили, так как весь день работали на улице монтируя провода для уличного освещения.

Четвёртый день начался с утреннего телефонного звонка. Звонил хозяин дачи, спрашивал о ходе работ, о возникших трудностях. Работа шла, из трудностей была изматывающая жара. Сегодня по плану был последний день работы, осталось закончить проводку в жилой комнате на первом этаже, установить светильник и ещё одну розетку, сделать проводку в комнате на втором этаже, установить светильник в туалете и на этом всё.

Это на весь день работы и вечером мы уезжаем. Правда возникает одна нестыковка, так как мы по потолку прокладываем кабельканал по тому самому месту где проходит старая проводка и её приходится удалять, то после того как мы закончим, в доме не будет света. Об этом я сообщил хозяину и посоветовал ему вызвать местного электрика для подключения дома к линии электропередач.

Хозяин спросил сможет ли мой друг электрик сам подключит дом к СИПу, мой друг сказал, что сможет сделать эту работу, но попросил доплатить и предоставить высокую лестницу.

Хозяин ответил, что будет обзванивать соседей в поиске лестницы.

Позавтракав, мы продолжили работать.

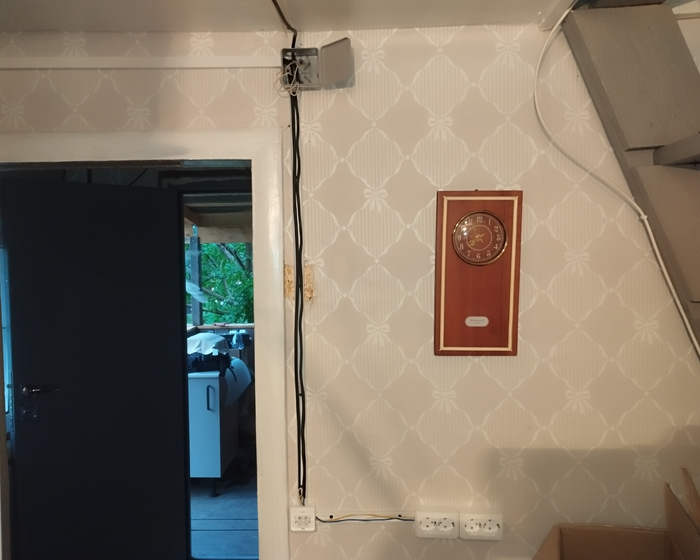

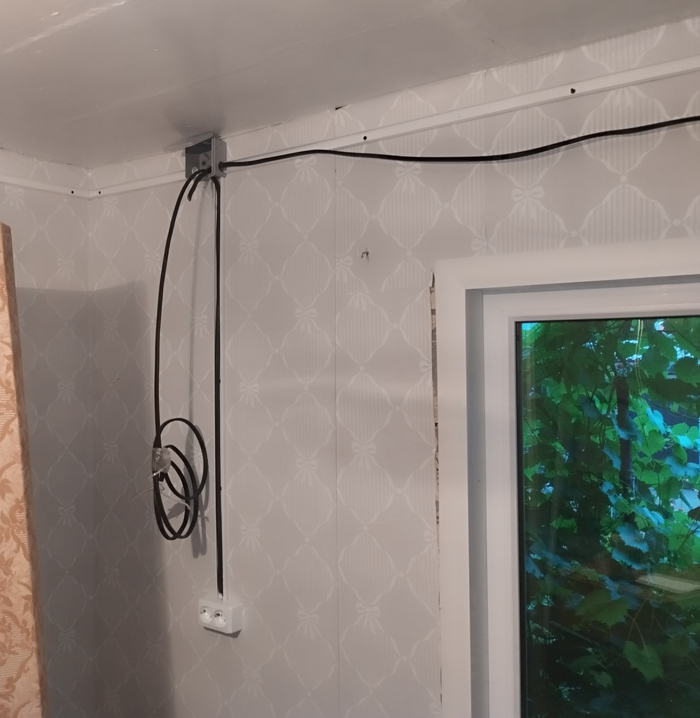

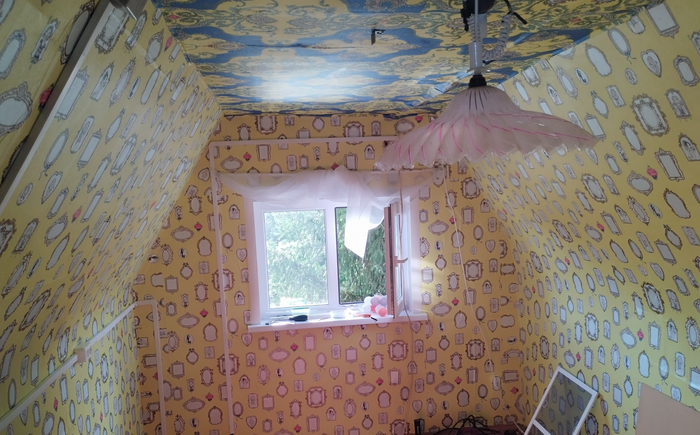

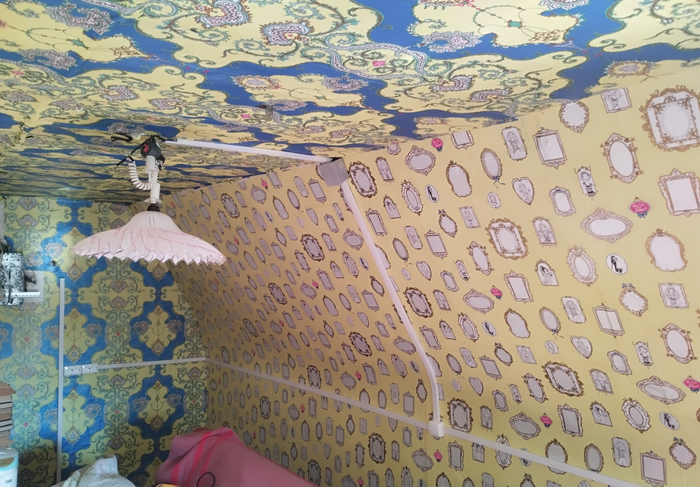

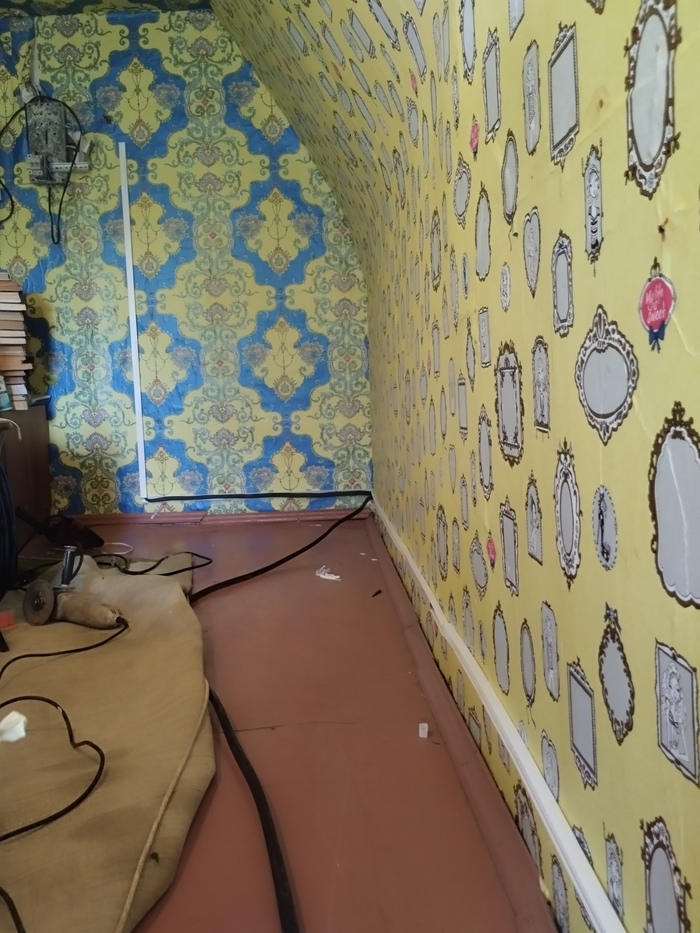

На фото внизу. Вот так смонтировали проводку в комнате на 2-м этаже.

Демонтировали старый электрощит по просьбе хозяина дачи.

Снова позвонил владелец, он договорился насчёт лестницы, и нам нужно за ней сходить к соседу который жил недалеко.

Фронт работы перешёл на улицу.

За лестницей надо было сходить, установить её надёжно и безопасно, лестница была старая и шаткая, после подключения проводов лестницу отнести назад, соседу. Больше часа ушло историю с лестницей и на подключение дома к СИПу.

(СИП - Самонесущий Изолированный Провод. Этими проводами проводят воздушные линии электропередач и именно такими проводами производят подключение домов.)

Высота подключения была около 5 метров над землёй, но профессиональный электрик справился, хотя эта работа и отняла достаточно много времени.

Мы спешили, так как было желание сегодня завершить, но ещё оставалось много недоделанных мелочей.

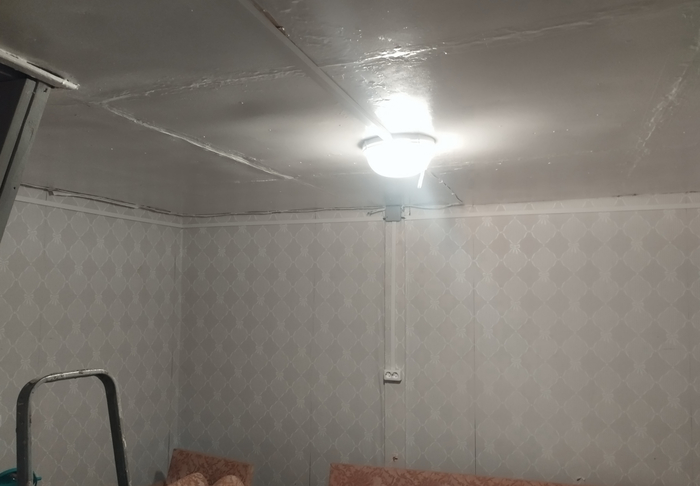

На фото освещение в жилой комнате 1-го этажа.

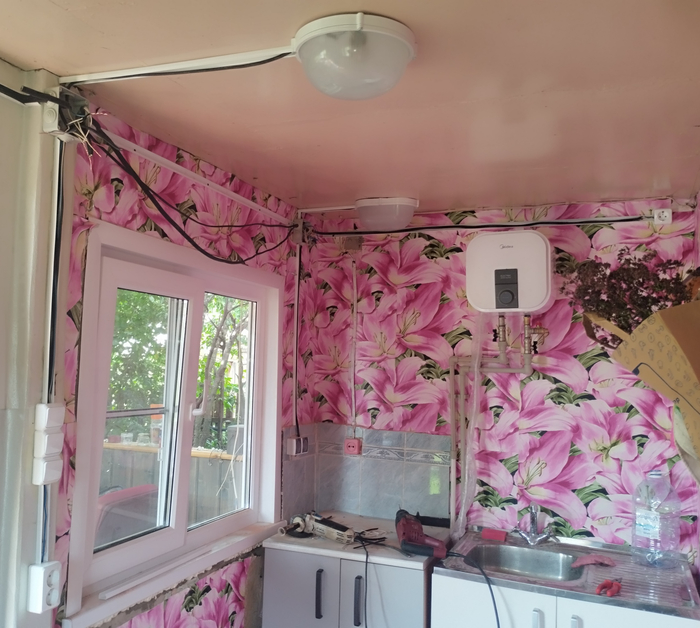

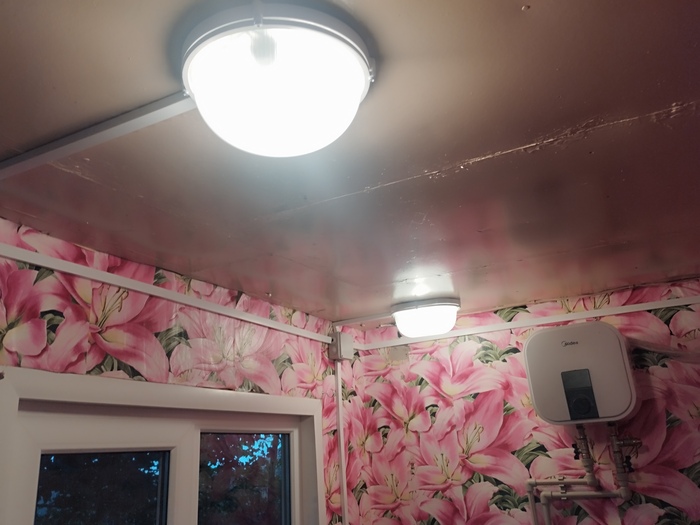

На фото освещение на кухне.

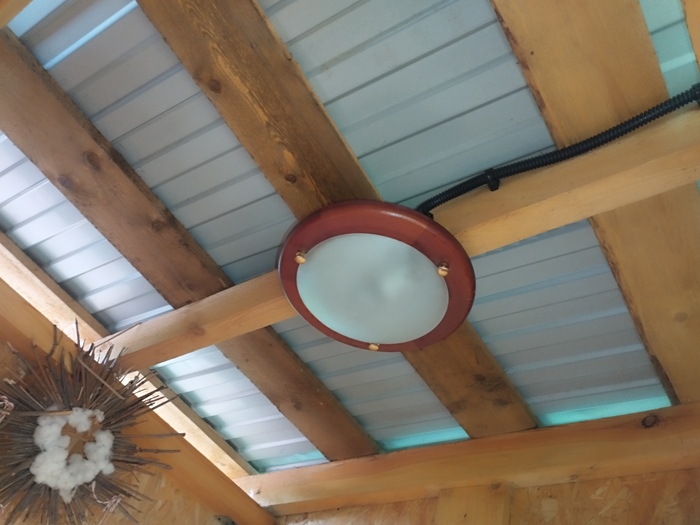

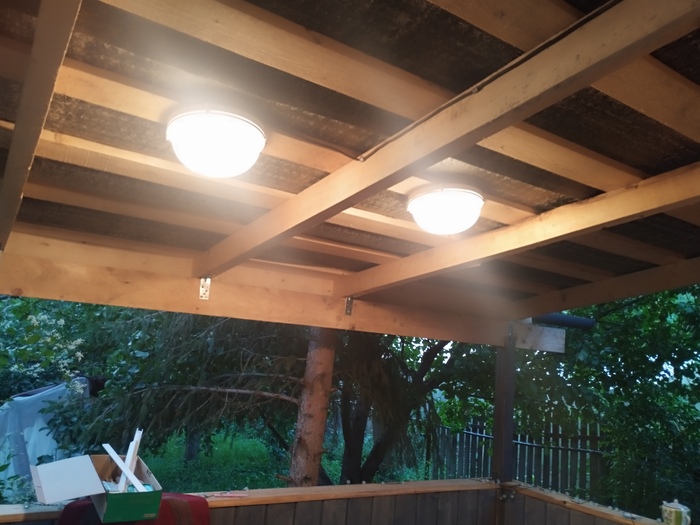

Освещение на террасе состоит из двух светильников, один включается от клавиши "свет на террасе", второй светильник включается от клавиши "свет на улице".

Клавиша "свет на улице" включает четыре светильника, на террасе, на санблоке, на туалете и внутри туалета. Все эти светильники были по пути следования из дома в туалет и обратно.

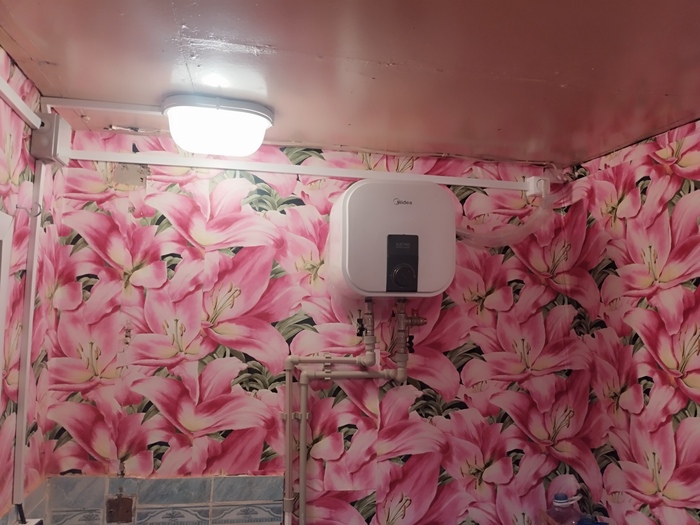

Водонагреватель с персональной розеткой 16А с заземлением. И светильник над рабочей зоной.

На фото ниже. Данный светильник привёз хозяин дачи, по его просьбе светильник установлен в дачном туалете.

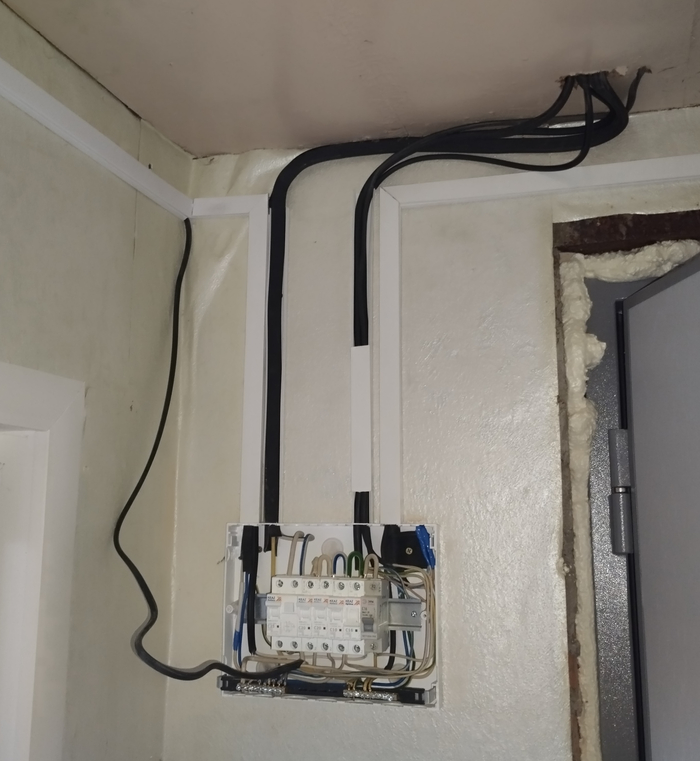

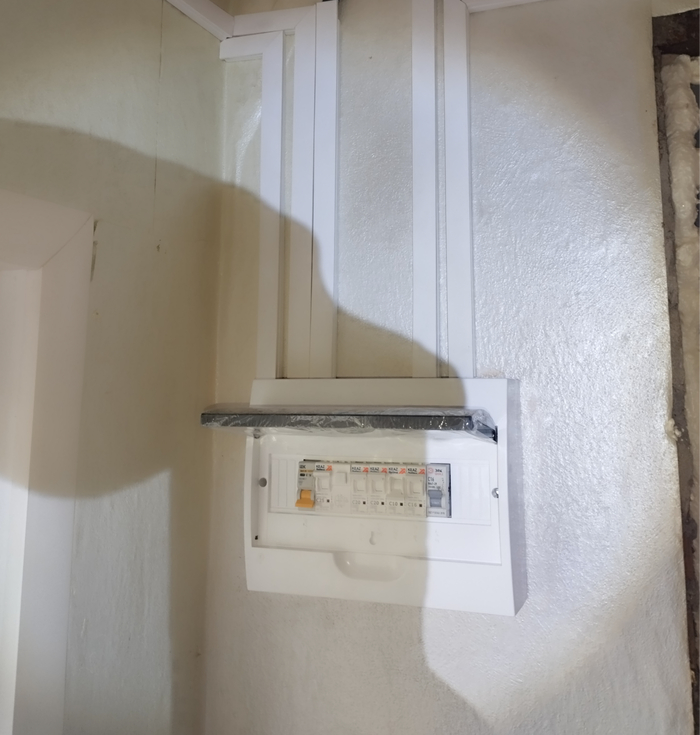

На фото щиток с автоматами рядом с входной дверью на удобной высоте.

Немного технической информации для любителей конкретики.

В Щитке первым установлен пустой автомат, что бы закрыть проём. Следом идёт дифавтомат С 25 остальная группа автоматов защиты после него.

Автомат С 20 - на силовые розетки.

Автомат С 20 - для душевой где размещается электрический водонагреватель, стиральная машинка, несколько лампочек и розетка. Розетка является точкой подключения к электричеству на другой стороне дачного участка. В неё могут быть подключены такие потребители как бетономешалка, газонокосилка, деревообрабатывающий станок.

Автомат С 16 - на розетки 1 этаж

Автомат С 16 - на розетки 2 этаж

Автомат С 10 - освещение.

От ввода в дом до электрощита идёт медный кабель 10 мм².

К розеткам предназначенных для больших нагрузок идёт кабель 4 мм².

На остальные розетки идёт кабель 2,5 мм².

Для освещение проложен медный кабель 1.5 мм².

Розетки установлены двойные, 16А с заземлением.

Провода и остальные комплектующие были куплены на сумму чуть больше 50-ти тысяч рублей.

Уехать вечером не получилось по трём причинам, доделка мелочей заняла много времени, хозяин дачи попросил его дождаться, так как он только завтра вернётся в город из поездки. Владелец хотел принять объект, если найдёт недостатки, что бы их сразу устранили на месте и рассчитаться за проделанную работу. Третья причина это дефицит бензина. Кататься на машине домой и обратно на дачу, было нецелесообразно, бензин дорогой и найти его проблемно, продукты питания у нас были.

Мы остались ещё на одну ночь. Мой друг электрик был не в настроении, он был недоволен, что долго работали и то, что планировалось сделать за 3 дня превратилось в 5, хотя оплата немного выросла.

На следующий день приехал хозяин дачи с женой. Всё осмотрел, недостатки не выявил, остался доволен. Жене больше всего понравилось освещение улицы. Рассчитался как договорились. Я сказал владельцу дачи, что электромонтаж новой проводки не окончен пока не сделано и не подключено хорошее заземление.

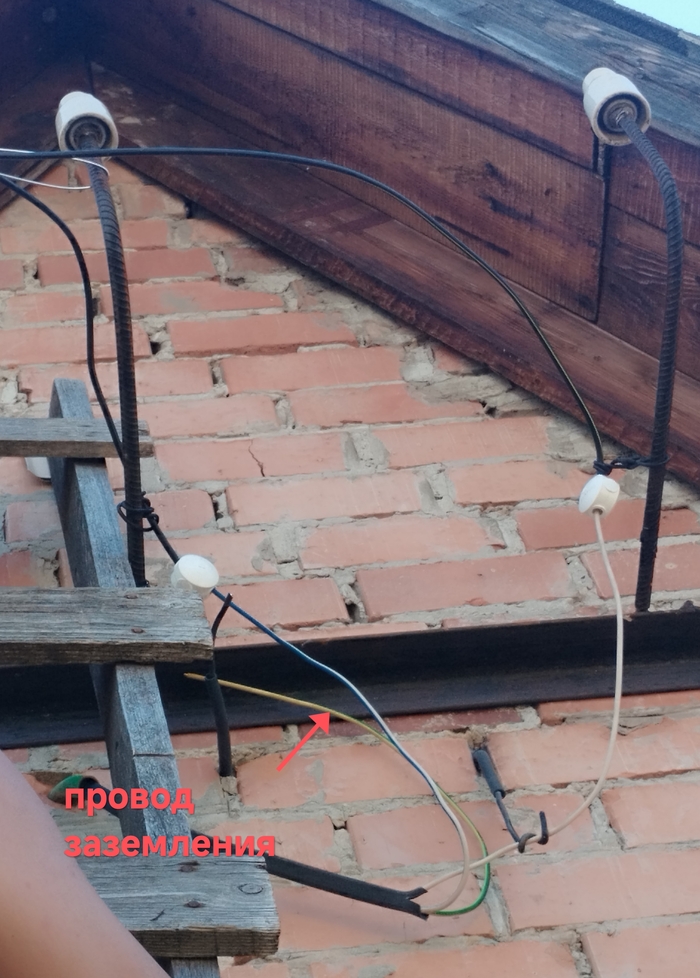

Провод заземления в щитке подключен, в розетках подключен, конец выведен на улицу. Осталось только закопать заземляющий контур или забить штырь заземления и соединитель его с жёлто-зелёным проводом.

На что он ответил, что это будет чуть позже, так как надо накопить деньги.

Подводя итог рассказу, немного пробегусь по ценам: стоимость материала, плюс оплата проделанной работы, плюс будущая покупка штыревого оцинкованного заземления, и оплата монтажа заземления, всё вместе стоит чуть меньше 100 тысяч рублей.

Вроде кажется дорого, но когда дачный дом сгорит, восстановить его будет намного дороже.

И на последок совет, не покупайте электроматериалы в Леруа.

Кабель покупайте обязательно с надписью ГОСТ.

Желаю вам, уважаемый читатель всего наилучшего.

P.S. Прошло больше десяти часов после публикации этого поста.

Прочитал ваши комментарии, спасибо вам за поддержку. Отвечаю на вопрос "Зачем такой большой диаметр проводов и откуда я это взял?"

Я молодой пенсионер, 30 лет я отработал пожарным. Последние десять лет я работал в пожарной части расположенной на окраине города. В нашем районе выезда было несколько дачных посёлков, несколько деревень и небольшой старый район города.

Осенние холода это всплеск количества пожаров в жилых домах. Горят двускатные крыши пятиэтажных домов, горят дачные домики, горят коттеджи. Когда становиться совсем холодно последние дачники уезжают домой, в много квартирных домах включают отопление и колличество пожаров и смертей сокращается. Сколько стоит электрообогреватель летом, а осенью?

Причина осенних пожаров и смертей кроется в том, что в каждой комнате, в каждой квартире включают электрообогреватели что бы согреться. Старая алюминиевая проводка смонтированная в 70-80 годы не выдерживает нагрузку, изоляция от нагрева плавиться, оголённые провода замыкаются и происходит пожар. У вас дорогие читатели какое сечение проводов в розетке в которую вы осенью вставите обогреватель?

Кто из вас выносил из дыма детей которые потеряли во сне сознание?

Кто тушил двускатную деревянную крышу в пяти подъездном пятиэтажном доме? По чердаку шла проводка и она подожгла деревянные стропила и балки.

В последние десятилетия электроприборов в квартирах стало намного больше, нагрузка на электросеть увеличилась десятикратно. Если вы купили квартиру на вторичке в старом советском доме, первым делом меняйте проводку.

А какое сечение проводов выбрать спросите в гугле, примерно так "ОК гугл Какое сечение проводов проложить в местном домене?". И посмотрите, что он скажет.

Расскажу про свой алгоритм для прокладки электропроводки без перехлестов.

Существует множество рисовалок планов помещений. Многие из них так или иначе позволяют рисовать и коммуникации.

Недостатка в планах, короче, нет. Ярчайший пример тому RemPlanner для сам-себе дизайнеров. Ну и дизайнеры по гороскопу планы тоже умеют чертить и размеры помещений плюс-минус снять способны.

Меня давно беспокоил другой вопрос: как всё это использовать непосредственно в электромонтаже?

Не перенести размеры из проекта на стены. А заранее продумать сам концепт: что, где, как и куда пойдёт, чтобы потом не колхозить и не импровизировать уже на объекте.

Самое время посмотреть, как делают в интернете.

Тлетворное влияние Инстаграма взрастило целый культ «идеальной» проводки, где линии на потолке или в стяжке не должны пересекаться вообще.

Одни сидят днями и ночами в попытках придумать, как сделать кабели без перехлёстов. Выдумывают крепление на потолок парапетных кабель-каналов, батареи распределительных коробок и многоэтажные ковры из гофры.

Другие отчаянно пытаются что-нибудь выстрадать в Visio, SketchUp, возможно даже MS Paint или тяжёлых САПР-системах, вручную вычерчивая идеальные параллельные трассы, чтобы ни один кабель случайно не лёг поверх другого.

Только вдумайтесь: челики целыми днями перетаскивают линии по монитору, чтобы добиться того, чего в общем случае добиться нельзя. Очень, наверное, устают.

Пересечения можно уменьшить. Иногда убрать совсем. Но обычно их можно только замаскировать, отправив кабель каким-нибудь невероятным окольным путём.

Зачем тратить на это столько времени, если большую часть этой работы можно автоматизировать?

С этой мыслью я и засел за создание «Кабелизатора» — браузерного PWA, которое пытается самостоятельно построить реалистичные кабельные трассы по плану объекта. Между прочим, умеет работать и офлайн.

Ниже немного о том, как это выглядит для пользователя и какая математика занимается всем неблагодарным трудом внутри.

Что делает пользователь

Подход строится вокруг минимального количества действий.

1. Загружаем план объекта. Подойдёт и скан, главное, чтобы сохранялись пропорции.

2. Обозначаем помещения. Их можно обвести вручную либо согласиться с машинным зрением вовремя нажав Enter.

3. Ставим распределительный щит. Это база.

4. Расставляем розетки, выключатели, светильники, выводы и другие точки.

5. При необходимости рисуем несколько предпочтительных трасс, например основную магистраль по коридору. Для мест где электропроводка нежелательна предусмотрены «запретные зоны»

6. Нажимаем «Рассчитать».

Всё.

Дальше Кабелизатор пытается самостоятельно решить, какие точки объединить, где разумно поставить распределительную коробку и как провести кабели так, чтобы линии одного направления собирались в общие магистрали. Никакого рисования не требуется.

Как устроен Кабелизатор

Чтобы картинка с планом превратилась в маршрутную модель, внутри последовательно отрабатывает несколько совершенно разных механизмов.

Распознавание стен и помещений

Кабелизатор умеет анализировать растровую подложку.

Изображение переводится в яркостное представление, после чего используется метод Оцу. Это алгоритм автоматического выбора порога изображения, предложенный ещё в 1979 году.

Грубо говоря, он помогает отделить тёмные линии чертежа от светлого фона.

После клика внутри помещения применяется заливка области, flood-fill, которая ищет доступное пространство до обнаруженных препятствий. Получившийся растровый участок затем преобразуется в редактируемый векторный контур.

Из-за визуального шума работает не на любом рисунке, разумеется, поэтому помещение всегда можно обвести руками.

Маршрутная сетка и поиск пути

По контурам помещений строится невидимый навигационный граф.

Если масштаб проекта известен, предпочтительные автоматические трассы проходят примерно в 35 см от внутренних граней стен.

Дальше для поиска маршрутов используется алгоритм на базе Дейкстры.

Но классического поиска кратчайшего пути здесь недостаточно.

Для обычного графа из двух углов и лесенки со множеством ступеней пути могут оказаться практически равноценными по длине.

Второй вариант нам никак не подходит.

Поэтому стоимость маршрута в Кабелизаторе состоит не только из его длины, а полагается на принцип кнута и пряника.

Динамические веса и «магнитные» трассы

Во время расчёта веса графа меняются.

Здесь работают несколько принципов.

Магнетизм.

Если по участку уже прошёл кабель, его стоимость для следующих линий уменьшается. Поэтому следующей группе становится выгоднее немного отклониться и присоединиться к существующей магистрали, чем прокладывать ещё одну почти параллельную трассу рядом.

Чем больше кабелей уже используют участок, тем привлекательнее он становится.

В результате вместо нескольких линий проложенных произвольно в одном направлении получается целая трасса из линий.

Штраф за вензеля.

Поиск помнит направление предыдущего участка.

Если линия только что повернула и сразу пытается повернуть ещё раз, такой вариант получает дополнительный штраф. Чем меньше прямой участок между соседними поворотами, тем менее выгоден маршрут.

Так убирается значительная часть бессмысленных лесенок.

Технические хвосты.

Короткие участки непосредственно к щиту или конечной точке рассматриваются отдельно и не портят стоимость основного маршрута лишним поворотом.

Это позволяет общей магистрали оставаться прямой, а розеткам, светильникам и другим точкам подключаться к ней короткими ответвлениями.

Помещения тоже участвуют в расчёте

Помещение для Кабелизатора не просто цветной многоугольник с названием.

Маршрутизатор знает, внутри какого помещения находится точка, и старается вести её ветвь внутри этого помещения.

Есть и помещения, через которые чужие линии проводить нежелательно или запрещено: например, санузлы, лоджии и некоторые другие зоны.

Коридор, наоборот, может иметь повышенный приоритет как естественное место общей магистрали.

То есть маршрут ищется не просто по геометрии:

короче = лучше.

Скорее:

короче + прямее + ближе к общей трассе + логичнее = лучше.

Распределительные коробки

Для разветвлённых групп после построения основной магистрали выбираются места ответвлений.

Алгоритм старается не плодить коробки без необходимости, объединять близкие ответвления и выстраивать их в логичном порядке вдоль трассы.

Например, несколько розеток одного помещения могут получить последовательную магистраль с коробками и короткими ответвлениями вместо пачки независимых проводов прямо от щита.

Libavoid, WebAssembly и собственная раскладка

Даже после этого остаётся проблема.

Если десять кабелей используют один и тот же участок графа и нарисовать их по одинаковым координатам, на экране мы увидим одну линию.

Для дополнительной ортогональной обработки в Кабелизаторе используется libavoid — C++-движок маршрутизации, работающий в браузере через WebAssembly.

Но на этом обработка не заканчивается.

После расчёта Кабелизатор отдельно анализирует совпадающие участки, определяет порядок линий и раздвигает соседние кабели с небольшим фиксированным шагом.

При этом важно сохранить единый поток, а не превратить его обратно в несколько независимых трасс. И вот с этой частью пришлось повозиться.

А что с перехлёстами?

Кабелизатор старается их уменьшать.

Особенно внимательно анализируются пересечения возле щита и внутри общих магистралей. В некоторых случаях достаточно поменять порядок кабелей внутри пучка, не изменяя сам маршрут.

Есть также отдельный аудит, который после основного расчёта пытается улучшить расположение линий.

Но принципиальная позиция простая:

пересечение допустимо, если его устранение делает всю остальную проводку хуже.

Что получается в итоге

Через несколько секунд или минут, в зависимости от размера объекта, получаем:

• план кабельных трасс;

• отдельные электрические линии;

• распределительные коробки;

• длину каждой линии;

• общий метраж;

• количество конечных точек;

• статистику по проекту.

Есть ещё инструмент «Срез».

Проводишь поперёк магистрали черту, а Кабелизатор показывает, сколько именно кабелей проходит в этом месте и какие это линии.

Полезно, когда надо заранее понять, что там получится физически: пять кабелей или пятнадцать.

Короче

Вместо многочасового бессмысленного рисования каждой линии врукопашную я пытаюсь свести первоначальную раскладку примерно к следующему:

загрузил план → расставил точки → нажал кнопку → получил результат.

Разумеется, алгоритм не проектировщик, мысли читать не умеет и предусмотреть всего не может. Где-то маршрут захочется поправить руками, поэтому можно вручную перестроить отдельную линию, передвинуть её участки или перерисовать самостоятельно.

Кабелизатор бесплатный, но требуется авторизация. Есть сохранение проектов локально и в облако.

Пользуйтесь на здоровье https://npekpacho.ru/kabelizator/

Некоторое время назад я сделал онлайн-конструктор наклеек для электрощитов.

Если тезисно, то идея проста: подписать автоматы, УЗО, клеммы и прочие устройства так, чтобы маркировка совпала с реальным расположением оборудования и нормально распечаталась. Уложиться, короче, в пару-тройку кликом и сразу на пластрон.

Мне в комментариях сразу сообщили, что есть же Электромаркировка и зачем вообще это все. Вот именно потому, что есть электромаркировка и потому, то она мне решительно не нравится, а другие аналогичные сервисы еще страннее и хуже я и решил воплотить свое видение конструктора маркировки автоматов в щите.

Не визуализацию с картинками, где весьма точно перерисованные устройства соединяются от клеммы к клемме сливающимися воедино линиями, а именно узкий рабочий инструмент – конструктор маркировки пластронов.

Как он устроен

В редакторе создаются виртуальные DIN-рейки, повторяющие реальное либо планируемое расположение оборудования в щите. Для компоновки решение тоже подходит.

На рейки добавляются модули нужной ширины, все они уже в базе и в масштабах.:

• автоматы;

• УЗО и дифавтоматы;

• клеммы;

• распределительные блоки;

• нестандартные устройства произвольного размера.

Каждый модуль можно подписать, переместить или развернуть текст вертикально.

Размеры задаются в миллиметрах. Стандартный однополюсный автомат занимает 18 мм, но можно выбрать готовый тип устройства или указать собственную ширину.

В итоге получается визуальная копия реального расположения устройств в щите.

Конструктор автоматически нумерует модули и формирует отдельную легенду с расшифровкой. После этого маркировку можно сразу распечатать в масштабе 1:1 либо сохранить в PDF.

Распечатал, вырезал полосы, вставил их или приклеил на пластроны и готово.

Быстро и просто. Без Excel. Без Visio. Без «колхоза». Бесплатно.

Сервис работает в браузере и не привязан к определённому производителю оборудования.

Для создания и печати маркировки регистрация не нужна. Вход через Telegram используется для сохранения проектов и экспорта в PDF.

С момента публикации предыдущего поста конструктор постепенно допиливался. Я собирал обратную связь и постепенно внедрял то что считал нужным и что смог.

В результате половина интерфейса была перестроена, а конструктор перескочил с 58-й до 70-й версии.

Сам принцип работы не изменился, но пользоваться должно стать заметно удобнее. ( и на мой взгляд – это именно так. Делается-то в первую очередь для себя)

Редактор теперь находится рядом с модулем

Раньше элементы управления располагались отдельно. При работе с большим щитом приходилось прокручивать страницу или пользоваться плавающей панелью.

Теперь редактор встраивается прямо в активную DIN-рейку и автоматически переезжает вслед за выбранным модулем.

Выбрал автомат — панель появилась рядом с ним. Перешёл на другую рейку — редактор переместился туда же.

В панели находятся:

• трёхстрочное поле описания;

• выбор горизонтального или вертикального текста;

• готовые размеры устройств;

• произвольная ширина модуля;

• выбор фоновой пиктограммы;

• клонирование;

• группировка;

• удаление.

Количество кнопок меньше не стало. Просто теперь они хотя бы находятся в одном движении мышкой.

Нормализация истории изменений:

Появились полноценные отмена и повтор действий.

Можно спокойно:

• добавлять и удалять модули;

• менять текст;

• переставлять устройства;

• переносить их между рейками;

• создавать группы;

• менять размеры.

Если результат творческого порыва оказался хуже исходного, его можно отменить. А затем вернуть обратно, если первоначальная оценка собственного таланта была преждевременной.

История корректно учитывает не только сами модули, но и связанные с ними группы, подложки и заметки.

Копирование, вставка и клавиатура:

Модули теперь можно копировать и вставлять.

Это сделано для повторяющихся устройств. Не нужно каждый раз создавать новый автомат, выбирать его размер, ориентацию текста и прочие параметры. Достаточно скопировать готовый модуль и поменять подпись.

Добавлено управление с клавиатуры, включая:

• добавление модулей;

• копирование и вставку;

• удаление;

• отмену и повтор;

• снятие выделения.

Несколько модулей можно выделить с зажатым Ctrl.

Локальный черновик:

Редактор автоматически сохраняет текущее состояние в браузере.

Если страница случайно обновилась, вкладка закрылась, конструктор предложит восстановить черновик.

Это не заменяет сохранение проекта, но защищает от потери несохраненной работы.

Появились пиктограммы

Просили добавить иконки? Их есть у меня!

Иконки добавлены, но не в виде отдельных разноцветных наклеек вместо текста. Ибо грешно это. И не по ГОСТ.

Подпись остаётся главным элементом маркировки. Пиктограмма используется как крупная светло-серая подложка. Трудно сказать помогает ли она быстрее найти нужный автомат, но точно не мешает читать текст.

В набор вошли обозначения для:

• освещения;

• розеток;

• бытовой техники;

• отопления;

• насосов и водоснабжения;

• вентиляции и кондиционирования;

• ворот;

• интернета;

• видеонаблюдения;

• сигнализации;

• других распространённых систем.

Подложки одинаково отображаются в редакторе, при печати и в PDF.

На слишком узких модулях подложка автоматически скрывается.

Группы связанных устройств

Ещё одно крупное изменение — визуальные группы.

Например, в щите установлено УЗО, а после него несколько автоматов. Физически это отдельные устройства, но логически они относятся к одной группе.

Теперь их можно выделить с зажатым Ctrl и нажать кнопку «Сгруппировать».

При этом модули:

• остаются на своих местах;

• могут находиться на разных DIN-рейках;

• сохраняют индивидуальные номера и подписи;

• получают общий цветовой маркер в номерной ячейке.

Порядок оборудования не меняется. Группа существует только как дополнительная визуальная и смысловая связь.

Для каждой группы можно указать:

• название;

• цвет;

• заметку;

• список входящих модулей.

Из группы можно удалить один выбранный модуль либо полностью её расформировать.

Это работает не только для УЗО и подключённых к нему автоматов. Таким способом можно объединить что угодно.

Расширенная легенда

Раньше легенда представляла собой обычный список модулей с номерами и описаниями.

Теперь сначала выводятся созданные группы, а затем полный список устройств.

Для каждой группы показываются:

• цветовой маркер;

• название;

• номера входящих модулей;

• заметки.

В основной таблице модулей тоже появился цветовой столбец. Благодаря этому связь между автоматами на виртуальных рейках и строками легенды считывается сразу.

При черно-белой печати тоже всё понятно.

Группы сохраняются вместе с проектом, печатаются и экспортируются в PDF.

Новая верхняя панель:

Верхняя часть конструктора тоже была переработана.

Вместо россыпи отдельных настроек теперь используются четыре компактные карточки:

• пользователь;

• проекты;

• вывод;

• разметка.

Авторизованному пользователю показываются имя, аватар и количество доступных сохранённых проектов. Гостю предлагается вход через Telegram. (получается, это сервис для иностранцев. Соответствующий №199-ФЗ / №210-ФЗ вход тоже есть)

Отдельно размещены:

• создание нового проекта;

• обновление открытого проекта;

• загрузка и удаление проектов;

• печать;

• экспорт в PDF;

• включение легенды;

• настройка высоты этикетки;

• выбор начального номера.

Проекты теперь можно обновлять

Раньше сохранение создавало новую копию проекта.

Теперь открытый проект можно просто обновить, не плодя сущности.

Старый формат сохранён, поэтому проекты, созданные в предыдущих версиях, продолжают загружаться.

В проектах теперь сохраняются ( всё также в облаке):

• DIN-рейки;

• модули и их положение;

• подписи и заметки;

• размеры;

• ориентация текста;

• пиктограммы;

• группы;

• цвета групп;

• описания групп;

• параметры легенды.

Заодно была добавлена проверка данных на сервере, очистка входных значений и ограничения для повреждённых или чрезмерно больших проектов.

Чем этот конструктор отличается от других

Он не пытается полностью спроектировать электрощит.

Здесь нет рисования проводов, составления принципиальной схемы, подбора артикулов, расчёта селективности и прочего.

Он решает одну конкретную задачу:

создать маркировку по фактическому расположению устройств и распечатать её в реальном размере.

Основные принципы остались прежними:

• минимальная ручная подгонка;

• точные размеры в миллиметрах;

• стандартные и произвольные модули;

• быстрый набор подписей;

• читаемый текст;

• автоматическая нумерация;

• печать вместе с легендой;

• отсутствие привязки к бренду;

• бесплатный доступ.

Обновлённый конструктор находится на прежней странице:

https://npekpacho.ru/markirovka-plastronov/

Пользуйтесь.
