Пишет мне недавно пикабушник

По телефону он сказал, что нашел мои посты . А как известно

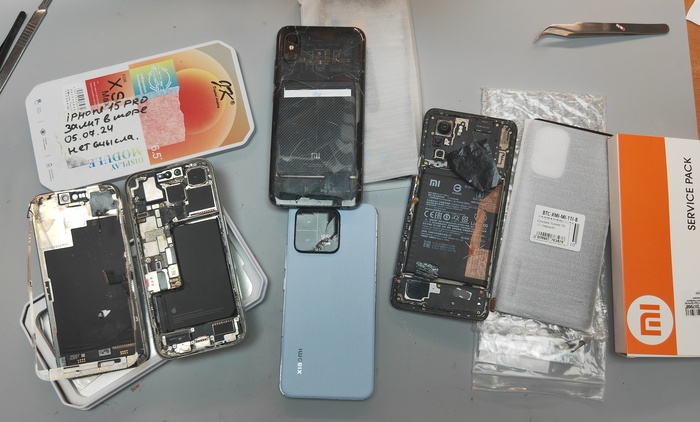

Поэтому спустя время на моем столе лежало все это добро

Дисплей на айфоне кажется еще походит, поэтому перейдем к неисправным аппаратам

Xiaomi 13 не включается, но на нем требуется восстановить данные.

На большинстве современных телефонов невозможно достать данные из микросхемы памяти, если не расшифровать их ключами, которые хранятся в процессоре. А самый простой (но не единственный) способ достать эти ключи - включить телефон и ввести правильный пароль

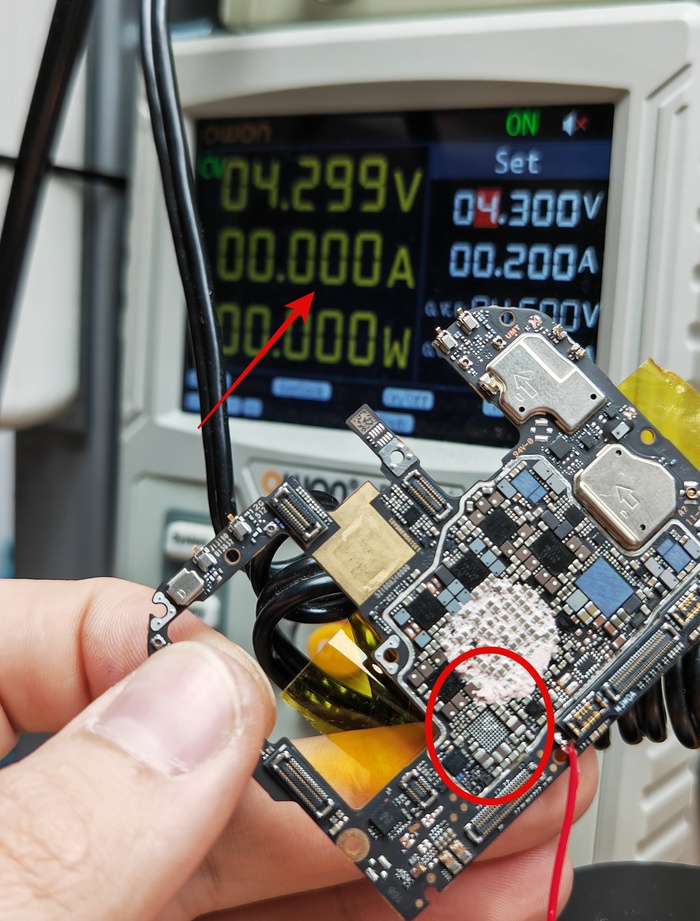

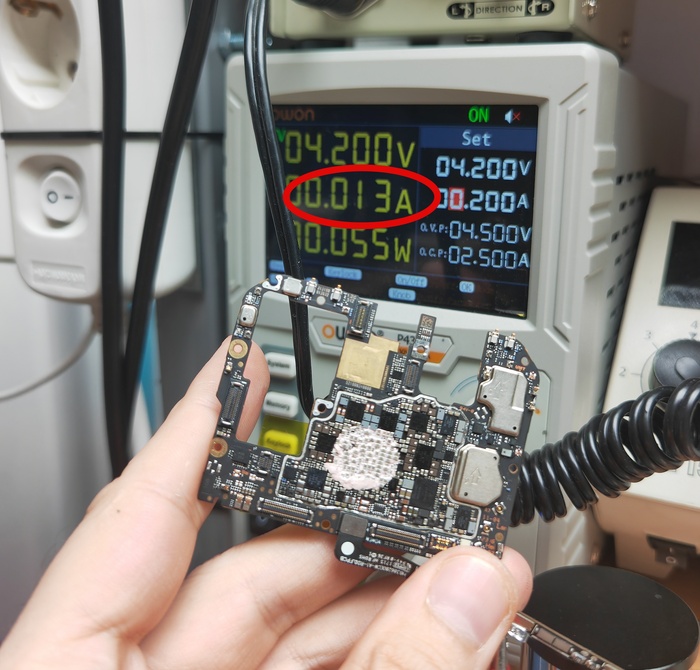

Телефон имеет поразитное потребление, а значит что-то где-то подкарачивает после падения

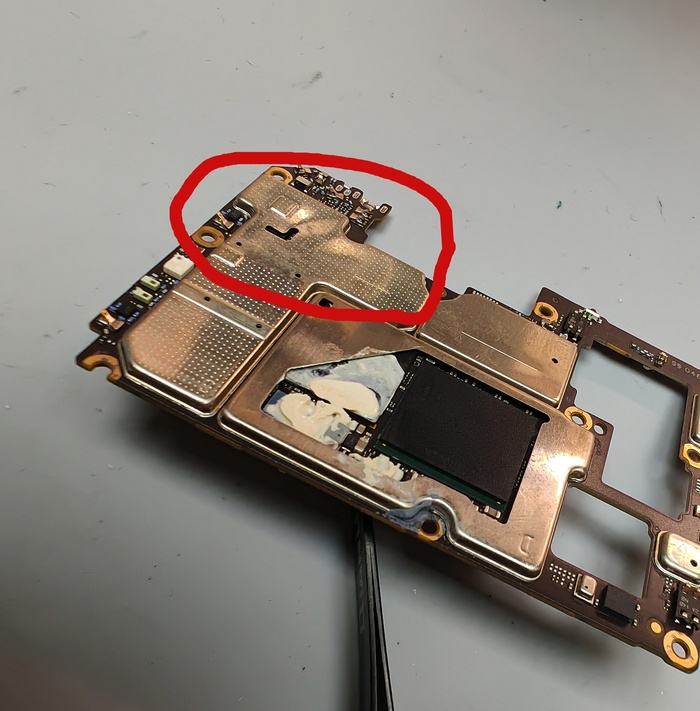

Посмотрю в тепловизор. Даже при таком потреблении в 0,013A, проблемная область незначительно, но нагревается

Предположительный виновник

Выпаиваю его

И потребление пропадает

Вжух. И через 3 недели приезжает новый контроллер. Но при его установке ситуация не меняется - телефон все также имеет потребление . На момент ремонта, схемы на аппарат не было, поэтому найти какая именно шина коротит не получилось.

Заказываю донорскую плату на лохито и пока она едет подготавливаю необходимые микросхемы

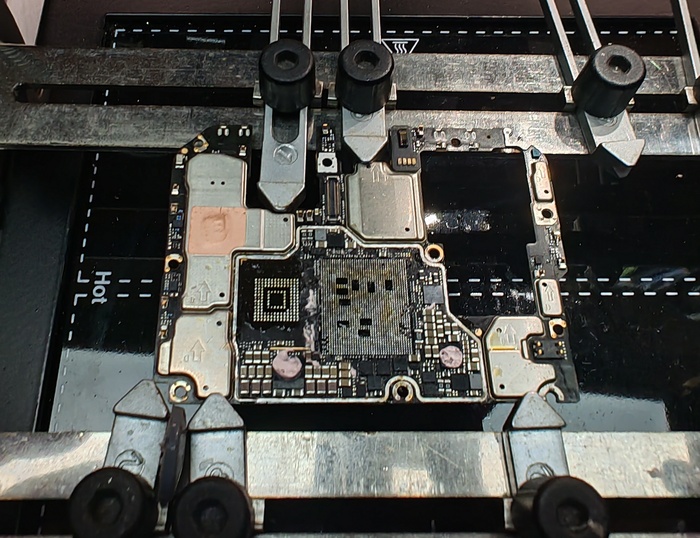

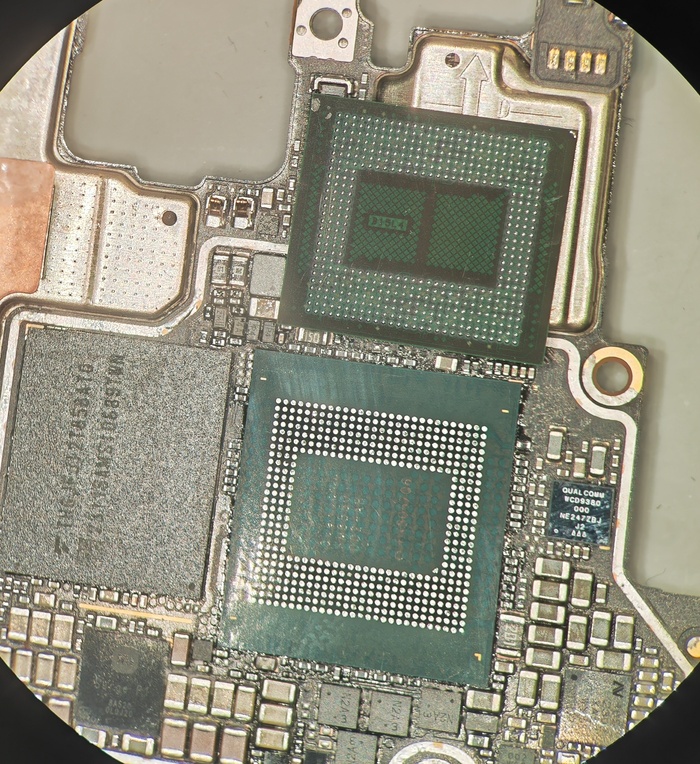

Выпаиваю процессор и микросхему UFS

Зачищаю остатки старого припоя и наношу новую паяльную пасту, а потом оплавляю ее

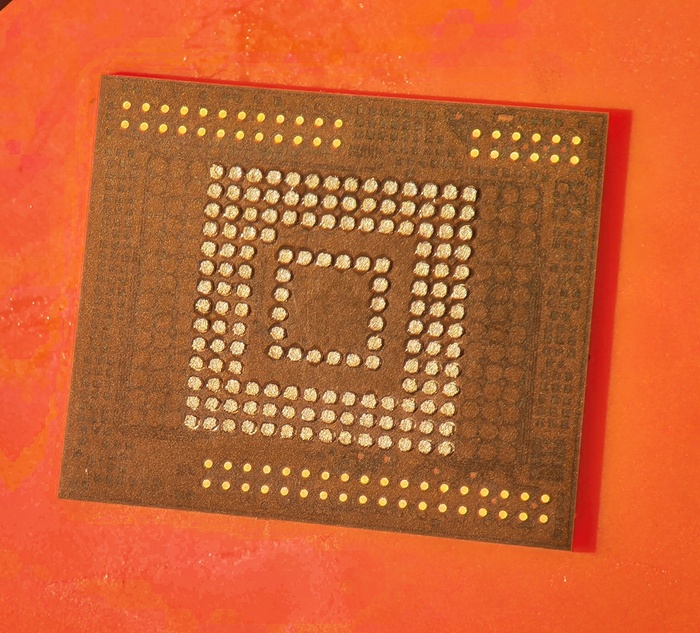

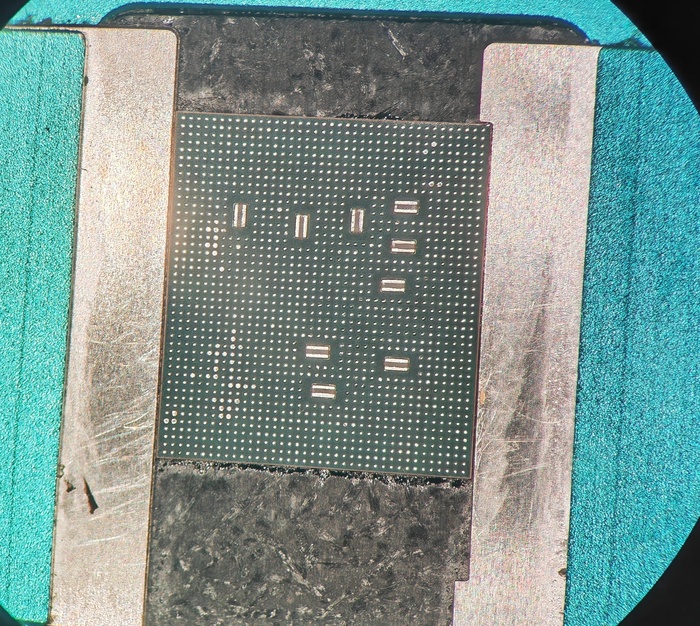

Чтобы получились такие ровные шарики на пузе всех микросхем

Вжух. и еще неделя прошла

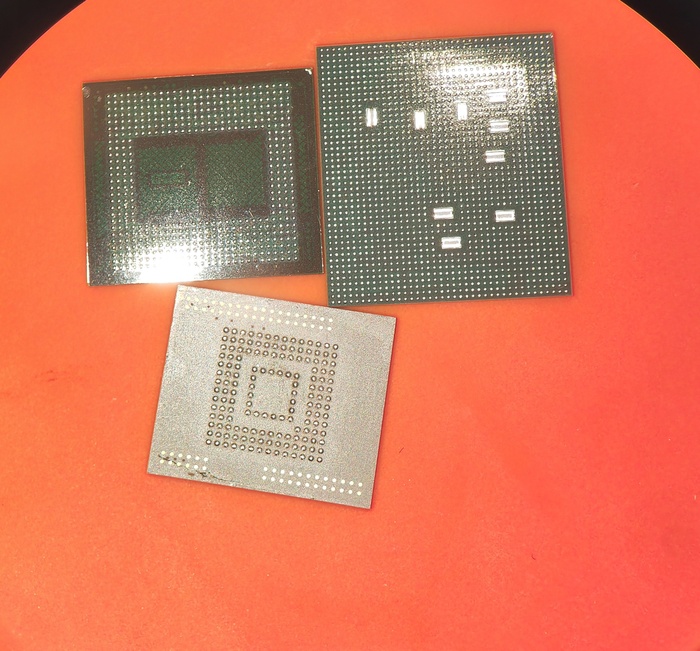

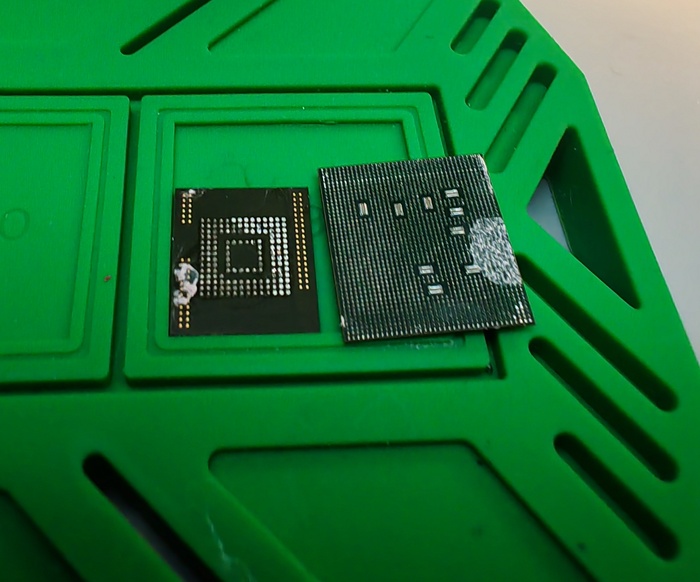

Выпаиваю с донорской платы микросхемы.

Ну а что вы хотели от донорской платы всего за 5тыс руб?

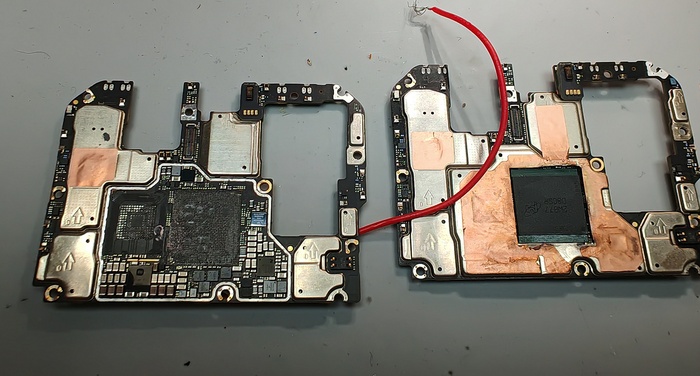

Припаиваю процессор Qualcomm SM8550 и память(с нужными нам данными) на донорскую плату

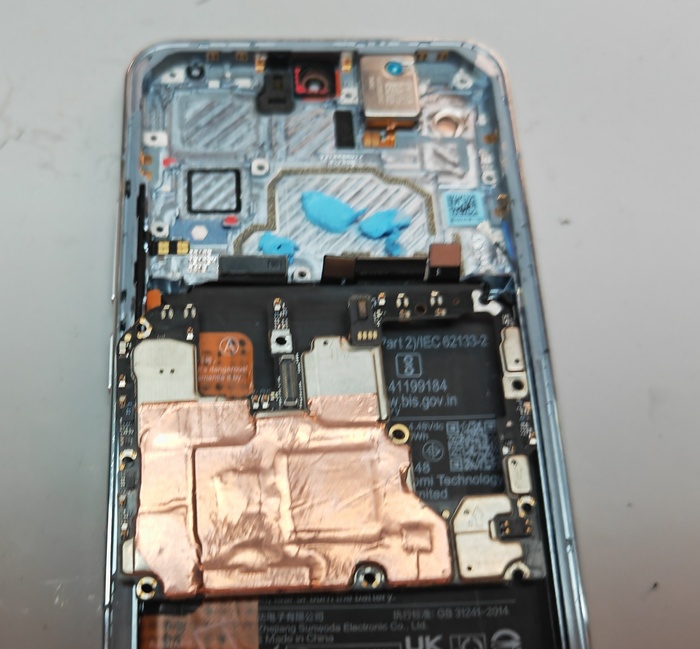

И устанавливаю термоитерфейсы

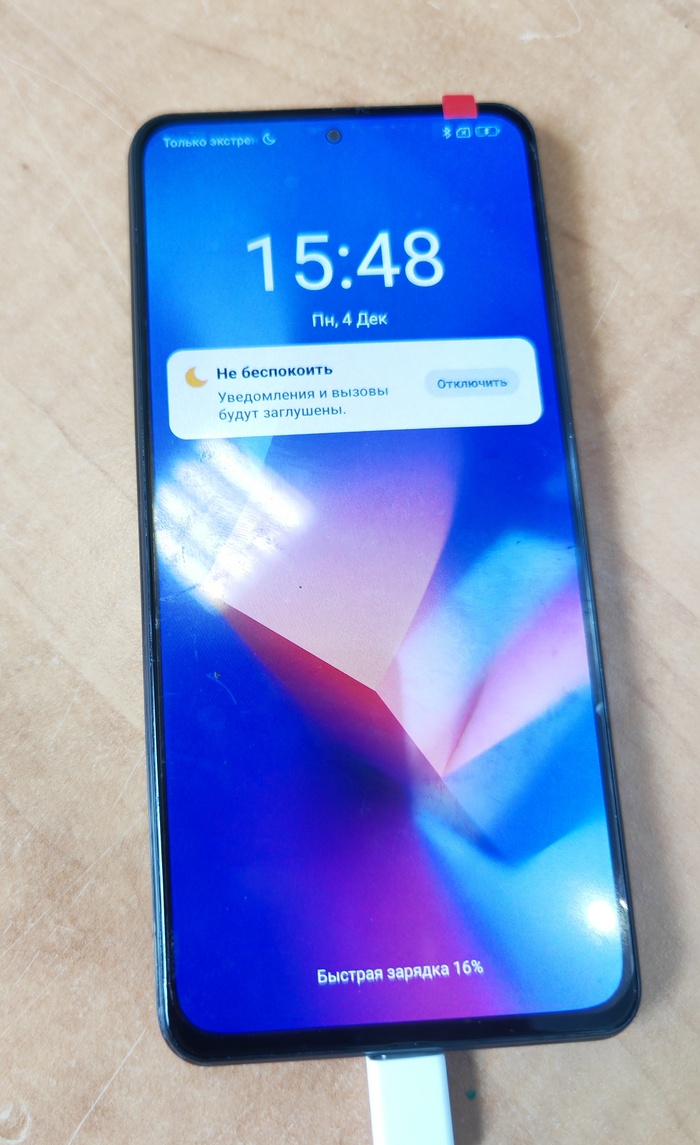

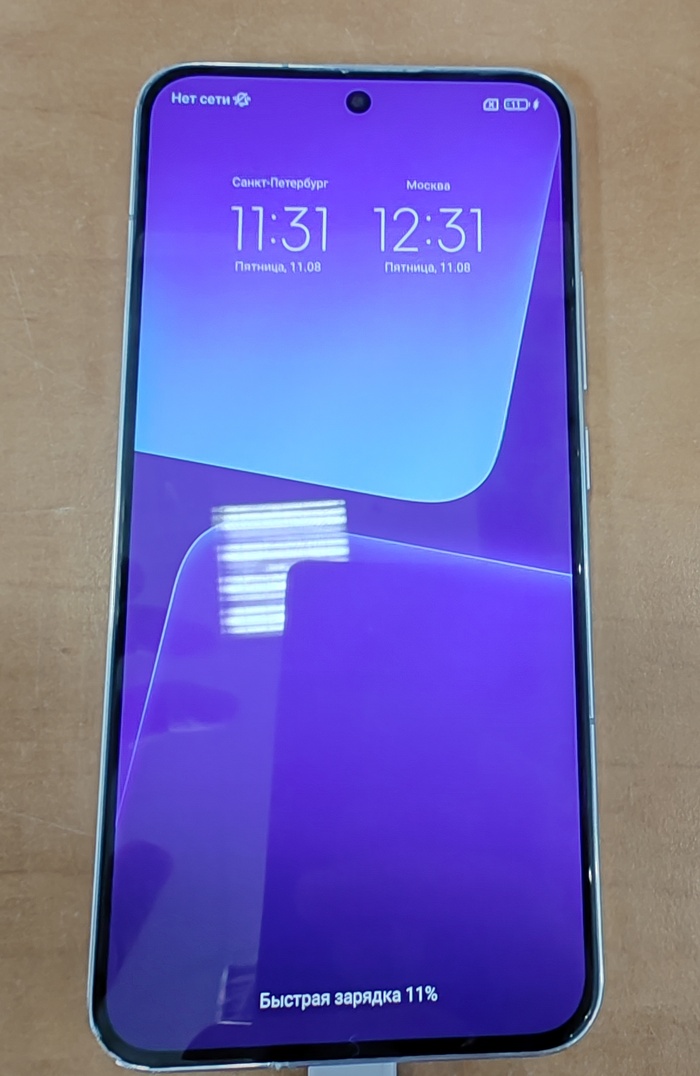

Успешный старт.

На часть обеда уже заработал

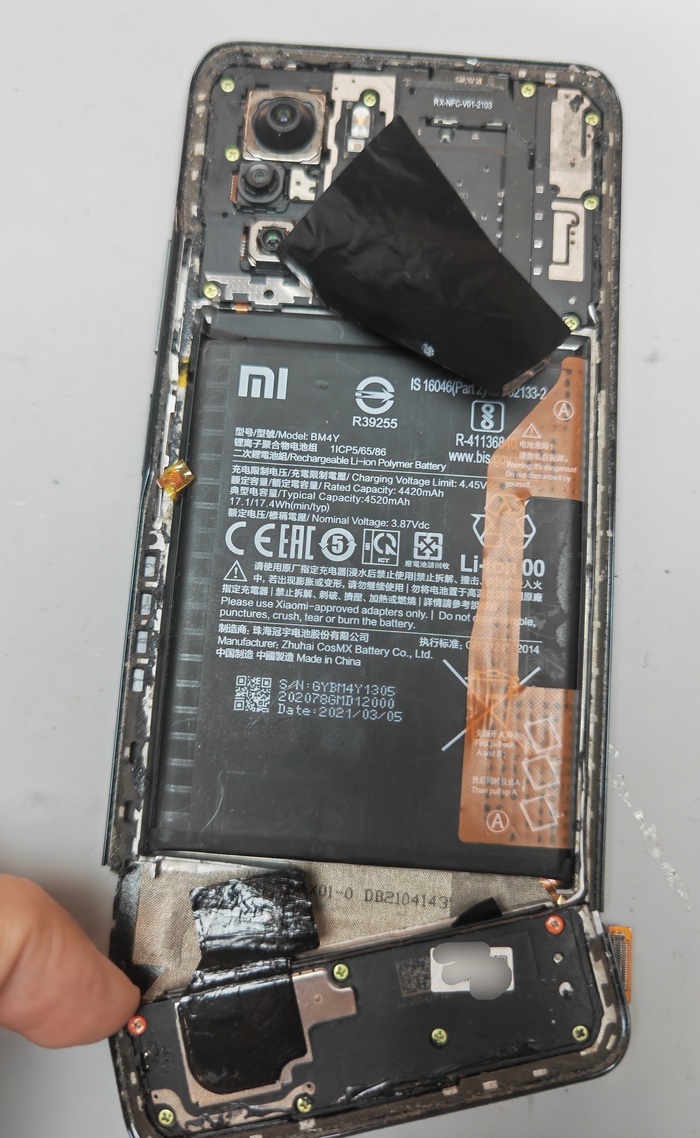

Перехожу к Xiaomi Mi11i, который имеет незначительные следы эксплуатации

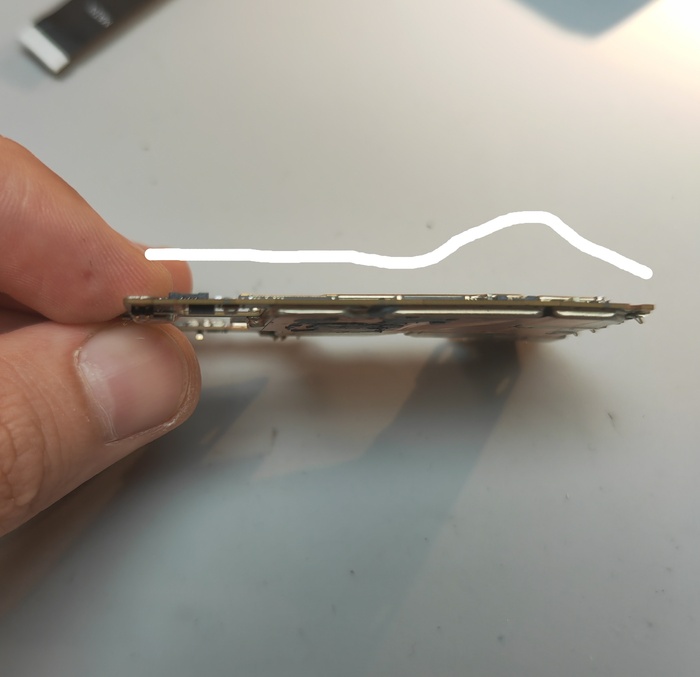

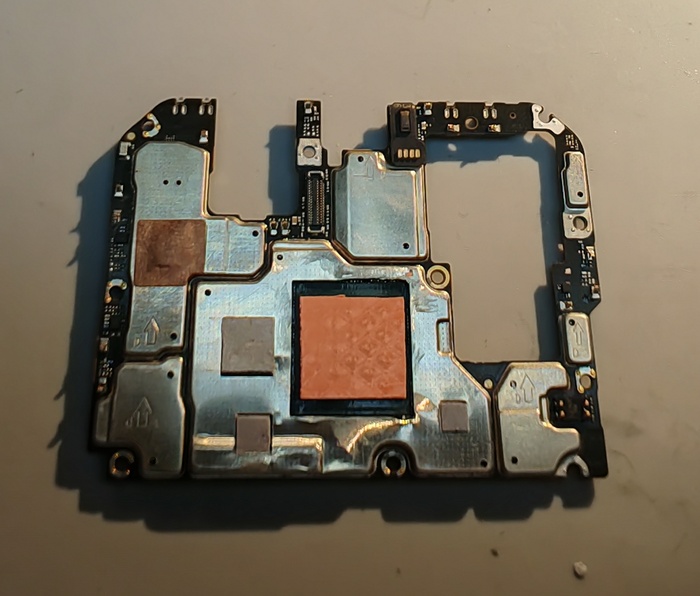

Достаю плату и становится понятно, что паять тут надо очень аккуратно, потому что плата винтом и при нагреве там отвалится все что угодно. Или не отвалится, никто же не знает как поведет себя конкретно эта плата, после именно такого изгиба.

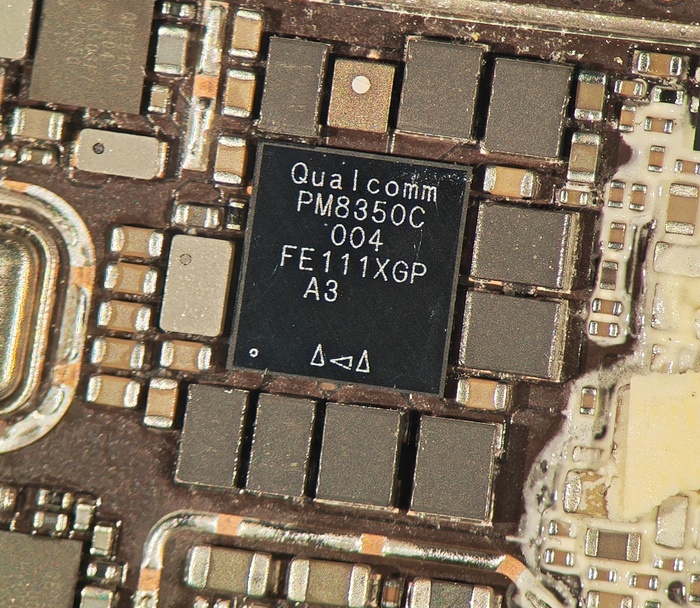

Произвожу замеры, т.у на эту модель есть схема и нахожу виновника - контроллер PM8350C не выдает нужные напряжения и телефон из-за этого не запускается

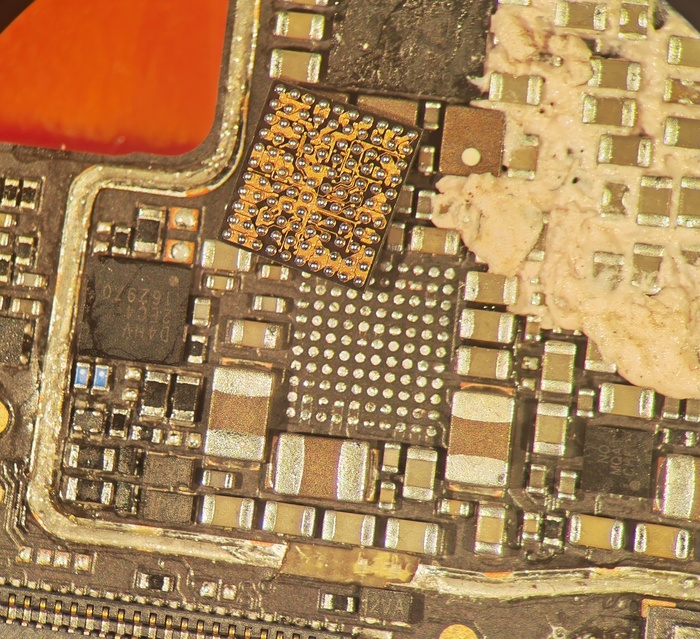

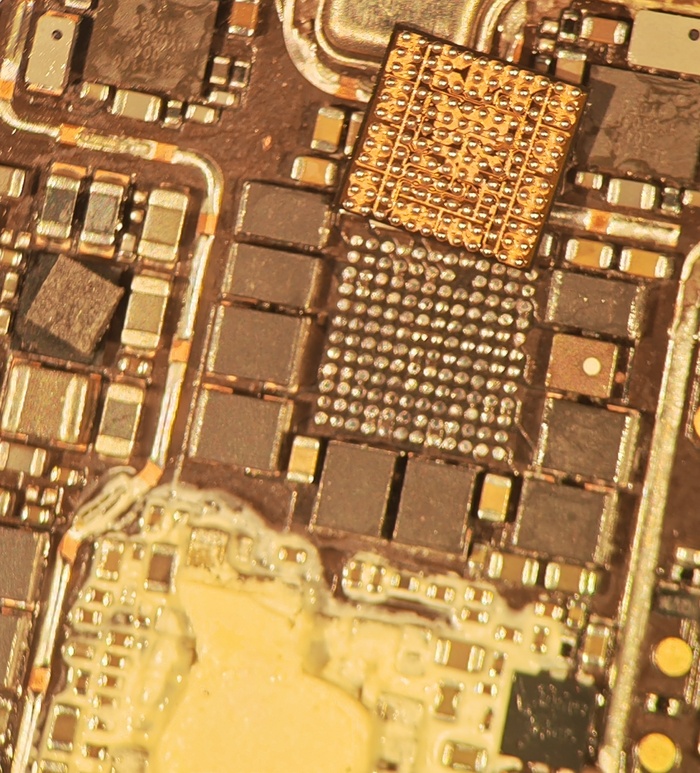

Выпаиваю его

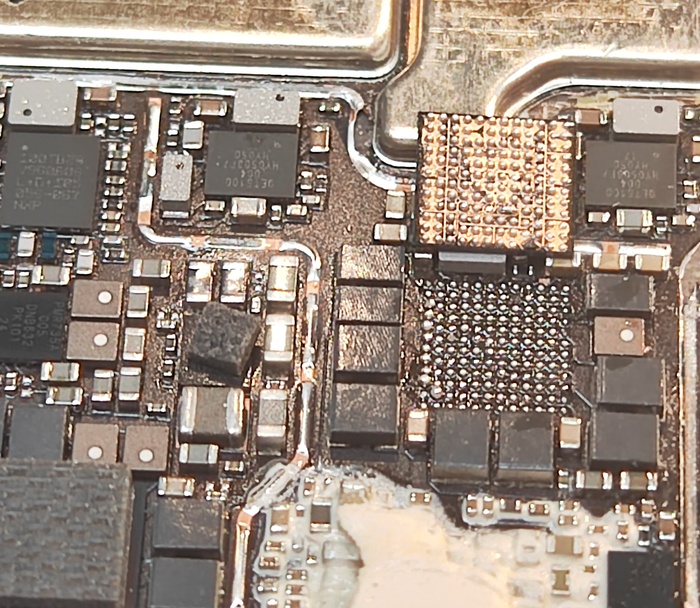

Ошариваю микросхему и припаиваю на место

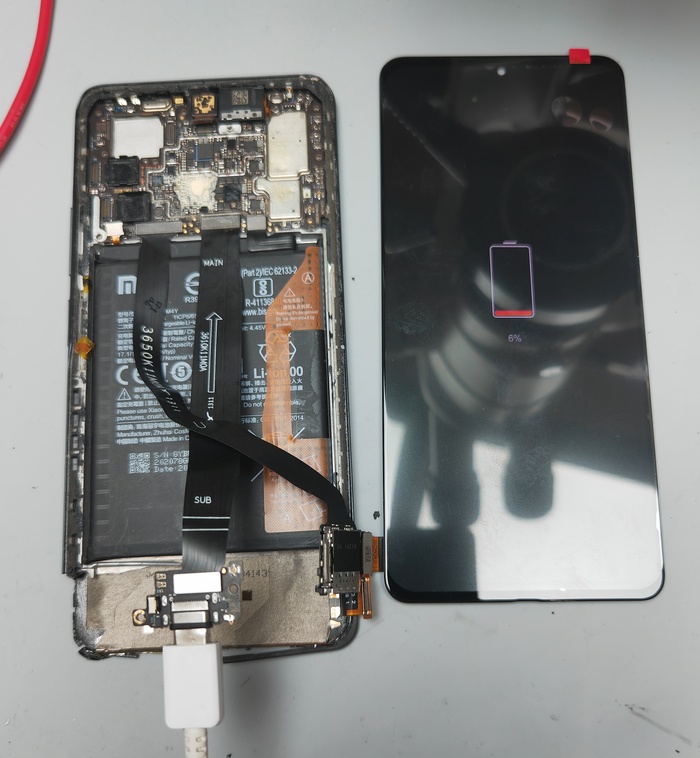

проверяю на весу с новыми запчастями

И собираю.

Вот теперь можно позволить себе полноценный бизнес ланч

Нахожусь в г. Санкт-Петербург.

Моя группа ВК и ТГ-канал

Телефон начал перезагружаться сначала раз в день, потом раз в час и в итоге дошло до того, что он не загружался в систему вообще.

Разбираю телефон и провожу осмотр. Лучше потратить лишние 5 минут на диагностику, чем после 3 часового ремонта выяснить, что дело все-таки в залипшей кнопке включения.

А телефончик-то не стандартной версии G990u для американского рынка. И что это значит для меня?

Поэтому после диагностики буду заниматься перекатыванием шаров

Выпаиваю процессор с оперативной памятью.

Самое главное соблюдать термопрофиль, чтобы отпаялось то, что надо и не отвалилось, что не должно

Зачищаю посадочные площадки для установки микросхемы после реболла.

Проверяю последовательность поднятия питаний, необходимых для старта процессора

И аккуратно зачищаю остатки компаунда и старого припоя с микросхем SOC и LPDDR. На американской версии, кстати, стоит процессор Qualcomm SM8350

Залуживаю контакты на пузе микросхем, чтобы при оплавлении термопасты она припаялась к микросхеме, а не осталась в трафарете

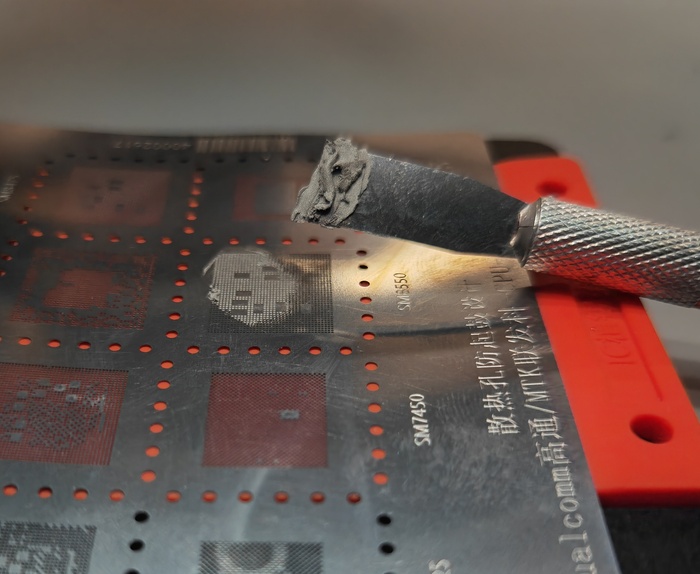

И с помощью трафарета и паяльной пасты ошариваю микросхемы

Припаиваю на плату. можно даже одним циклом

Мажу стильным голубым термоинтерфейсом

И закатываю сверху медной фольгой.

После подобных ремонтов следует проверять все функции и проводить тесты под нагрузкой

Нахожусь в г. Санкт-Петербург.

Моя группа ВК и ТГ-канал

- Алло, здравствуйте. У меня телефон не включается. В другом сервисе сказали, что там проблема с процессором. Они сделали реболл, он даже у них включился, но до выдачи не дожил в рабочем состоянии. Поеду заберу у них и к вам. Ок?
- Дратуйте. Конечно, привозите. Я как раз на таких случаях специализируюсь.

Ну что не сделаешь для контента на Пикабу

Привозят такой Honor, с пылу с жару

Видно, что телефон уже разбирался. Ну а как еще можно было сделать реболл процессора?!

И все не так плохо. Ни флюса, ни следов вандализма

Ой, а камера-то на заводском скотче держится, будто ее не отклеивали до этого. Красавчики ребята, новый скотч поставили после ремонта.

А с обратной стороны платы у нас термоинтерфейс прямо на процессоре. Как же его паяли тогда? Наверное, клиент как-то неправильно понял, что ему сказали в сервисе.Такое бывает, он же не специалист.

А в заключении прям так и написано “реболл процессора за 4тыс руб”. Ну как-то дешево делает ООО “Мегабит сервис” такого вида работы. Не?

Новейшая технология, поэтому недорого. еще и скидку дают на последующие ремонты.

Ну как не зайти к ребятам, сразу видно, приличный сервис.

Но есть и хорошие новости. Ведь при таком виде пайки у меня есть реальный шанс восстановить телефон до состояния включения.

Произвожу замеры

При помощи термофена и нижнего подогрева демонтирую процессор

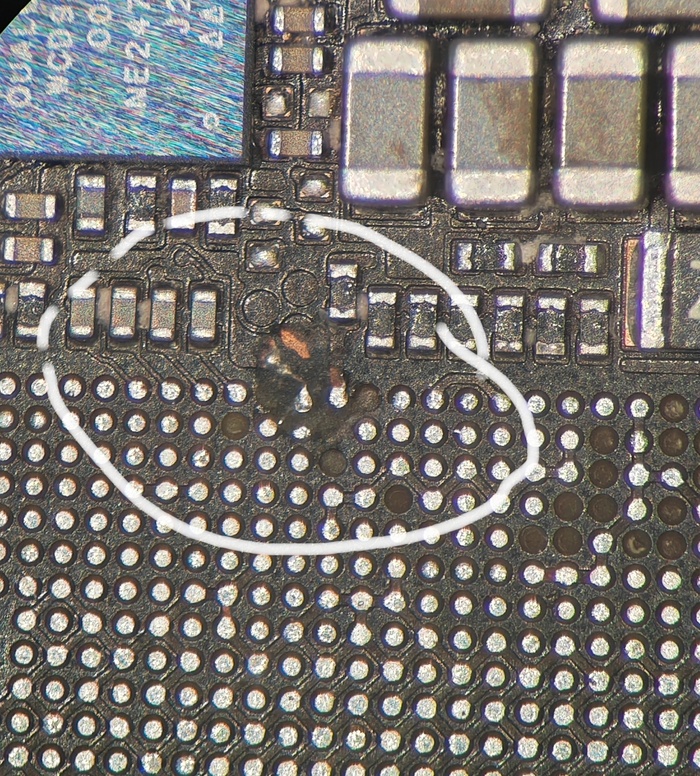

Оторванные пятаки в углу

Восстановлю те, которые задействованы

убираю остатки компаунда и старого припоя с процессора

Накатываю новые шарики на пузо CPU

Проверяю наличие нужных сигналов, перед установкой

И припаиваю его на место

Восстанавливаю термоинтерфейс

Успешный старт

Нахожусь в г. Санкт-Петербург.

Моя группа ВК и ТГ-канал

Принесли мне такой телефон

На iPhone не работает кнопка уменьшения громкости. Ну… не то, чтобы она прям совсем не работает, но : " Такое ощущение, что в руках держишь какой-то андройд".

Пальчики должны получать удовольствие при нажатии на кнопки, а не вот это вот все

Вот послушайте сами.

Кнопочку духами уже почистили, а она все равно не отрабатывает как должна .

Отклеиваю экран

Выкручиваю винты

И извлекаю батарею.

Эпол решили перейти на проверенную классику

Одобряю

До кнопочек я почти добрался

Сами кнопки в порядке, нажимаются с одинаковым щелчком

Буду вытаскивать толкатель кнопки

Отгибаю скрепку, вытаскиваю замочек и вынимаю толкатель из корпуса наружу – немного грязненький

почему вообще в телефоне за 150к такое возможно?

Чищу и собираю телефон

Вытаскиваю другие толкатели. Лошара, мог бы через месяц еще заработать на соседней кнопке

И вычищаю скопившуюся там грязь

Проверяю результат.

А вот теперь собираю в обратном порядке

Нахожусь в г. Санкт-Петербург.

Моя группа ВК и ТГ-канал

Прислали мне в ремонт Asus Zenfone 7 pro, который раньше перезагружался раз в день, а потом и вовсе перестал включаться. Старенький телефон, с понятной проблемой. что может пойти не так?!

Вытаскиваю материнскую плату. Все защитные экраны выпаяны, но никаких остатков флюса или следов пайки нет. Все аккуратненько зачищено

Предвкушаю трешачок с обратной стороны платы

Но там всё по заводу

Приступаю к диагностике. Для этого снимаю медную фольгу и произвожу замеры, которые показывают стандартную картину: проблема в деградации пайки процессора. Для исправления требуется его реболл.

Устанавливаю плату на нижний подогрев. Ставлю теплоотводы на микросхему памяти и модем, чтобы не добавить себе лишней работы. И демонтирую процессор

Тут стоит старый-престарый sm8250. Почему клиент захотел отремонтировать этот телефон!? Давно не задаюсь такими вопросами

Просто делаю то, что просят

Зачищаю посадочные площадки для установки проца

Убираю компаунд с пуза микросхем

И накатываю новые шарики

А потом припаиваю по очереди процессор и сверху оперативную память

Успешный старт

Это что это получается, защитные экраны с обратной стороны платы не при чем? Просто отпаяны и нет никакого подвоха?

Устанавливаю термоинтерфейсы. Тестирую все функции

Подозрительно, но все работает.

Нахожусь в г. Санкт-Петербург.

Моя группа ВК и ТГ-канал

Прибегает ко мне коллега из сервиса через дорогу и рассказывает историю, как хотел заработать немного деньжат

Если вкратце, то принесли ему в ремонт Samsung , который не заряжался. Мой прозорливый коллега поменял на нем коннектор на материнской плате, соединяющий основную плату с субплатой через шлейф и телефон отвключался.

«А что ты от меня хочешь? Пойди купи на лохито живую плату, заработай минус две тысячи и забудь. Телефон стоит муку — зачем его паять?!»

Но говорит уже предлагал клиенту всякие варианты , а тот обещал анальные кары, если не восстановят его плату с его информацией.

Смотрю как там припаяли коннектор, может под ним какие ноги слиплись,

Снимаю защитные экраны с платы, чтобы произвести замеры и найти причину неисправности

И нормально поменяю коннектор, чтобы потом не доказывать, что это не моя гарантия

Делаю замеры и на одной питающей шине вижу такую картину. Это говорит о том, что контроллер питания выдает по этой линии напряжение, но из-за того, что шина где-то закорочена на землю, то это напряжение не может удерживаться на высоком уровне и старт дальше не идет, а контроллер питания сбрасывает все поднятые до этого линии питания и перезагружается

Короткое замыкание. найти причину неисправности - это уже больше половины работы

Выпаиваю дроссель, чтобы проверить с какой стороны замыкание

со стороны контроллера в норме

а вот со стороны потребителя глухое кз

Потребитель по этой шине – процессор, его и выпаиваю

Зачищаю посадочные площадки для установки процессора

Проверяю, что все нужные питания появляются

Зачищаю пузо на микросхеме

И накатываю новые шарики, а потом припаиваю на место

Успешный старт.

Примерно вот так и выглядят важные данные
