Серия «Моя мастерская»

Уже по традиции показываю свою столярную мастерскую, как она изменилась за последние пару лет. Напоминаю хвастаюсь, что моя мастерская пристроена к дому, имеет площадь 44кв и отапливается магистральным газом.

Фото сделаны как есть, в рабочем бардаке. Не было времени даже подмести и все убрать. Это не говорит о меня в хорошем ключе, но кто говорил, что я хорош? :)
Из мастерской на веранду перебрался лазерный станок. В мастерской ему было очень тяжко из-за пыли, а сейчас стоит себе в чистом, в окошки посматривает. Там же расположен большой стеллаж со всяким полезностями. Я усилено внедряю у себя систему хранения.

А вообще в мастерской проблема как с горизонтальными, так и вертикальными поверхностями. Полки, ящики, контейнеры и т.д. Это позволяет мне делать многие заказы вообще без закупок на стороне. Запасы очень большие как крепежа, так и материалов.

У меня только шпона десятки квадратных метров закуплено впрок. Что-то отдают добрые люди и все это хранится в мастерской. Если с нее вынести излишки материалов, то можно навести порядок :) Но грешно смеяться над больным человеком - этого никогда не будет! Слишком я жадный, чтобы что-то выбросить..

В мастерской большое количество рабочих столов. Если все посчитать, то их получится 5. Это позволяет мне работать в бардаке и не убираться, например, не дожидаться склейки и сразу заняться другими делами, делать 2 и более проекта одновременно.

В оправдание хочется сказать, что я не работаю тут постоянно, у меня есть основная работа, а это вечернее хобби. Все станки по возможности у меня в боевом положении, чтобы не нужно было ничего передвигать, включать в розетку и т.д. И везде натыкано стеллажей. Стеллажей только в мастерской у меня 5.

А вот тут видна пачка фанеры внутри стеллажа, а рядом рабочий стол. В мою деревню доставка фанеры будет стоить лишних 3тысячи. поэтому она есть у меня в хзапасах в ассортименте. У стола к стене откинут вакуумный пресс для склейки. Ну и везде контейнеры, ящики и т.д.

А вот тут вакуумный стол в рабочем положении. Он самодельный и его размеров мне хватает в 90% случаев.

Мастерская у меня как живой организм, все время "дышит", передвигаются рабочие зоны, меняется оборудование. Основной упор делаю сейчас на системы хранения. Сортирую, укладываю по ящикам, подписываю, выбрасываю. перекладываю. У меня много очень долгоиграющих проектов, которые годами ждут своей очереди. Я выковыриваю их из полок, что-то добавляю и опять на полку закидываю :)

Готов ответить на вопросы.

Продолжу серию про развитие моей мастерской. Предыдущая версия тут

За это время очень многое поменялось. Напомню, это хоббийная столярная мастерская. У меня есть основная работа, а тут я появляюсь по вечерам. Кто-то ловит рыбу, а я строгаю деревяшки :)
Прямо сейчас происходят изменения, перестановки и прочая движуха.

Начнем с того, что площадь у меня увеличилась на 16кв и теперь составляет 44кв метра теплого помещения, которое пристроено к моему дому, отапливается магистральным газом и имеет 3 фазы. До конца еще все недостроенное, но уже активно используется. Строил сам.

По торцу помещения находятся ЧПУ станки. Фрезер и лазер. Фрезер в прошлом году получил новую электронику, перешел на автономный контроллер, а старый лазер с полем 600х400 и трубкой 50 ватт заменен на новый 1000х600 с трубкой 100ватт. НА фото видно, что он выдавил со своего места сверлильный станок, о судьбе которого еще думаю, нужен ли он мне вообще или нет.

Старый пильный Корвет 13М заменен на трехфазный чугунный Джет. У него столы значительно больше и вообще другого класса станок. Самый любимый станок в мастерской.

На фото один из рабочих столов, у меня их 4. Справа вверху - самодельная чистка воздуха. Ну и тут видно, что у меня проблема не только с горизонтальными поверхностями, но и с вертикальными - все занято полками. Я тот еще помоечник :)

Недавно развел трассы стружкососа по мастерской. Везде стоят самодельный шиберы для перекрытия источников. Стружкосос у меня самодельный. Есть претензии к воздуховодам - у них нет соединений под плавным углом и из-за этого большие потери. Но это все еще в стадии тестирования.

Появился большой трехфазный тарельчатый шлифовальник. Этот монстр просто сгрызает древесину. Был куплен за смешные 7тыс рублей и переделан.

Заменена у меня также ленточная пила с Девольта на чугунный Джет. Еще не решил, хорошо это или плохо. :) И, разумеется, добавлена антресоль:)

Одну стену пристройки целиком занял заводской стеллаж с ящиками. Заодно прямо в стеллаже организовал еще один стол для работы. К основном на нем точу на токарном станке и виден пристегнутый к стене вакуумный стол для шпона. Слева - место для хранения фанеры и прочих плитных материалов. У меня их много разного размера.

Тут видна моя пристройка целиком. Для одного проекта понадобился длиннющий трехметровый стол, который перегородил все и не дает пока организовать стенд для покраски.

Вот такие изменения у меня за последние 2 года :)

У меня мастерская была всего 28 метров площади и этого места катастрофически не хватало, особенно с учетом того, что стоит 2 станка ЧПУ.
В этом году немного расширился - добавилось еще 16 метров.
Если честно, то я себя загнал в угол. Раньше у меня были причины разные - места не хватает, станки нужно покупать, времени нет. А сейчас я понимаю, что все это отмазки. Аргументы кончились, пришло время работать. Площади есть, все необходимое оборудование присутствует. Даже материала у меня в загашниках на год-два работы хватит.  А работать, зачастую,  не хочется. :(
Будем себя заставлять!
Расскажу, как я расширялся.

Моя мастерская - это гараж, пристроенный к дому. Или дом пристроен к гаражу? решено было просто впереди на месте ворот продолжить приращение площадей :) Был залит фундамент 4х4 перед воротами.

Решено было строить из пеноблоков по причине негорючести. Считаю, что для мастерской это очень важно. Делал все своими силами, работы тут немного. Не спеша за пару часов в день клеил по 2 ряда. Т.к. дом я тоде сам строил, то с инструментом вопросов не возникло.

У меня даже строительные леса свои есть - очень необходимая штука в строительстве. НА фото вид из окна дома второго этажа.

Собираю стропильную систему. Площадь небольшая, спокойно можно работать одному.

Решено делать холодный чердак и теплый потолок ). Сразу выбрал неправильную подкровельную мембрану и пришлось все переделывать.

Крышу накрыл металлочерепицей.

Потолок - гипрок, стены шпаклюю в черновую. Для мастерской этого достаточно.

Вид на ворота из моей мастерской раньше был вот такой.

Теперь ворота спилены и пространства намного прибавилось.

Вот такие изменения произошли в моей мастерской в этом году.

Год назад я рассказывал про свою мастерскую, прошло полтора года и вот хочу поделиться тем, что изменилось.
Моя мастерская
Моя мастерская - хобби, у меня есть основная работа компьютерщика, а это так, возможность отдохнуть и сделать что-то своими руками. Ну и мастерская сама зарабатывает мелкими заказами на свое развитие ;)

НА фото ниже то, что было в конце 17-го года

Как видно, появился лазерный и фрезерный станки. Мои друзья боялись, что я заброшу столярку и стану таким ЧПУ-шником, но я использую все станки в своей мастерской, если можно пилить - пилю, а если нужно резать на ЧПУ - так кто мне запретит?

Специально ничего не убирал, фото сняты в процессе работы. Виден рабочий верстак, я его сделал зачем-то складным, но складывал всего раза 4. Рядом компьютер, который управляет станками ЧПУ.

Рядом с торцовкой коллекция шлифовалок ,часть спрятана внизу, заточные и т.д. Как видно, у меня проблема не только с горизонтальными поверхностями, но и с вертикальными. Тут же в сложенном состоянии притаился и рейсмус. Сейчас куплен еще один в помощь Корвету-21, использую его для более чистого рейсмусования.

Около дверей притаилась ленточка и барабанно-шлифовальный. Ленточку я поменял на более мощную, но так и не привел ее в нормальное состояние. Нужно все переделывать, убирать люфты и прочее.

На фото видна старая и новая ленточки в сравнении..

Барабанно-шлифовальный станок, у меня всего полгода. Я его люблю. Пришлось потратить некоторое время, чтобы привести его в рабочее положение. Станок для неспешной работы, производительность низкая, куб паркета на таком не отшлифуешь. Но я никуда не тороплюсь + мои изделия небольшие и спешки не предполагают.

Настольный распиловочный  Бош ПТС10 я поменял на напольный Корвет-12М. Тяжелый, зараза! Но он мне нравится, просто переход в другую лигу по сравнению со старым вариантом. У меня для него куча оснастки самодельной, только кареток штуки 4-5. Недавно станок был еще доработан,  на фото еще в старой версии. Была заменена лента-линейка не белую, вставлена пластина для фрезера и т.д.

Самодельный фуганок заменен на универсал от Корвет. Как рейсмусом им не пользуюсь ,т.к. достался б\у, то все нужно отстраивать, в данный момент даже ножи не достают в режиме рейсмуса. И для этого нужно  проделать целую кучу разных манипуляций, снять упор, откинуть столы, перекинуть пылеудаление, поднять нижний стол рейсмуса...Слишком много движений.

Вот так много станков было заменено за это небольшое время. Сейчас основная проблема - отсутствие места. Вся площадь мастерской составляет 4х7 и я просто не помещаюсь.

Старые станки не показывал и еще как-нибудь покажу самодельный стружкоотсос.

Готов ответить на ваши вопросы, спрашивайте.

Расскажу про свою мастерскую. Всю жизнь мечтал. Начал в детстве с 7 лет с полки в сарае и когда другие строили штабы, я мастерские. Сейчас имею гараж 4х7, пристроенный к дому, который отапливается газом. Места немного, тем более, что все забито материалом, который с учетом его высушенного состояния вынести на улицу рука не поднимается.

Пойдем от дверей. Сразу нас встречает моя ленточная пила, которая была от Корвета. Почему была? Потому, что она серьезно доработана. Она позволяет пилить по высоте не стандартные 80, а все 150мм. Еще не все доработки закончены. И сразу нас встречают обрезки бука от предыдущего проекта. С учетом, что я работаю в основном над малыми формами, все пойдет в дело.

Другая стена почти вся отведена на хранение. Полки-полки-полки. Шланги на фото - это система пылеудаления к моему пылесосу, он стоит в углу и автоматически срабатывает от включения инструмента.

Пылесос самодельный с сепаратором, бочка почти на 100 литров. Это четвертый мой пылесос, все другие исправно служат другим людям, вот недавно заказали еще один. Как видно на фото, он почти полный, но при этом работает.

По другой стене стоит токарный станок. Чаще всего простаивает, а точу неохотно,  не хватает оснастки. Но станок неплох, между центрами почти метр, а диаметр заготовки может быть почти 50см. Есть самодельный копир, но я не люблю им пользоваться, слишком много пыли.

Сразу за токарником стоит чугуниевый сверлильный станок. Чаще всего он отдыхает, я почти все сверлю руками, глазомер позволяет. Он есть на первом фото. А за ним пристроился лазерный станок, о нем есть отдельный пост.

На фото мой компьютер. Он управляет лазером, снабжает меня музыкой и интернетом.

Рабочий стол. кто-то использует фотофон, а я для этого сделал показушный стол :) Сам стол складной, складывается вдоль стены, но я его складывал за 4 года раза 2. Столешня самодельная, из старых поддонов. Толщина сантиметров 6. Буду выбрасывать и переделывать.

Далее на стене висит остальной инструмент. Видна торцовка и шлифовально-заточные приспособления. На нижней полке рейсмус, слесарка, молотки. Молотков у меня штук 25.

Основа моей мастерской - циркулярка от БОШ. Этот настольный малыш у меня немного переделан и будет переделан еще более глобально. Он ездит на тумбе на колесиках, для мелких задач вполне себе подходит. Для чернового раскроя есть монстр на 5.5.кВатт

Еще по центру есть сборочный стол. Реально это кусок фанеры на козлах. Но на этом столе идет покраска, клейка и прочие процессы.

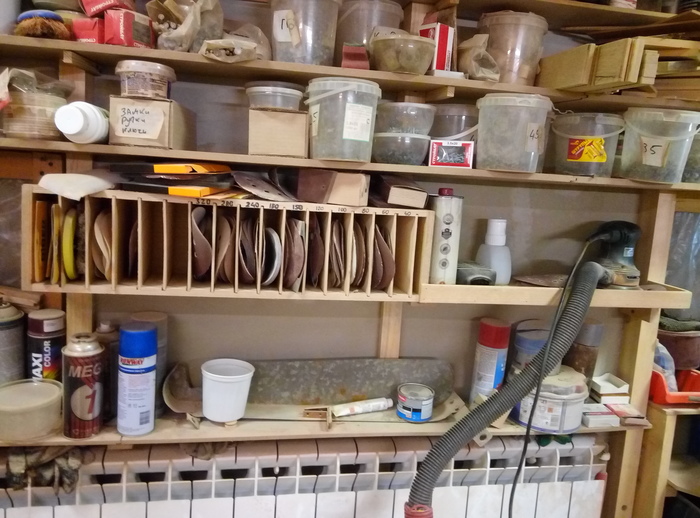

Шлифовальный уголок для орбиталки выглядит так. Абразивы для орбиталки лежат по номерам, остальные занимают целый шкафчик под ленточной пилой.

На потолке у меня сушилка для изделий, чтобы не прерывать процесс творения. Высота потолка у меня 3 метра, так что это не мешает.

В планах найти место для материала, который занимает треть мастерской. И это при том, что я почти не работаю с хвоей.

Я не показал слесарную часть, ацетиленовую, инвертерную, полуавтоматную сварку, ленточную пилораму  и многое-многое другое.

Задавайте вопросы, все раскажу.
