Интересный факт про котов и датчик угарного газа
У меня по дому разложены датчики угарного газа (так как у меня печка). Две штуки лежат на печке. На которой очень часто лежат коты.
Несколько раз у меня срабатывал этот самый датчик. Я все не могла понять причину. Решила, что датчики не исправны.
Но, как оказалось, чтобы датчик по ошибке сработал, не нужен реальный угарный газ. Достаточно действия, например, сероводорода, направленного на датчик лежащим рядом котом.
Показать полностью
1
Поддельный датчик углекислого газа без ndir
Купил на озоне из китая сей агрегат.
Много положительных отзывов, на деле вскрываю и описываю как дела на самом деле. Охото донести правду, в отзывах на озоне врятли кто увидит. А на вайлбрес все счастливы. Не одного фото разбора.
Предисловие, я не супер эксперт.
Есть место для установки датчика углекислого газа ndir. Но вместо него установлена обманка на микроконтроллере cms8s6990n со своей прошивкой. То есть в приборе два одинаковых копеечных контроллера, основной управляет всем, второй эмулирует работу датчика газа. На последнем фото другая модель с датчиком ndir, как он выглядит для примера, а в подделке есть место для его установки. Думаю если его купить за 1 тр отдельно, то можно восстановить аппарат. (На предпоследнем фото распиновка датчика).
Датчик Ndir питаеся 5 вольтами и имеет цифровой интерфейс I2c и того ему надо 4 пина. Крепится он на 9 пиновой площадке распиновка на предпоследнем фото, в конце.
Такие мысли, такие фото.
Приобретался за 1300р, китаец денег не вернул, озон деньги вернул.
Возможно, этой же модели, но подороже имеют датчик, но доказательств нет.
Китайцам же не лень было програмировоть контроллер под обманку.

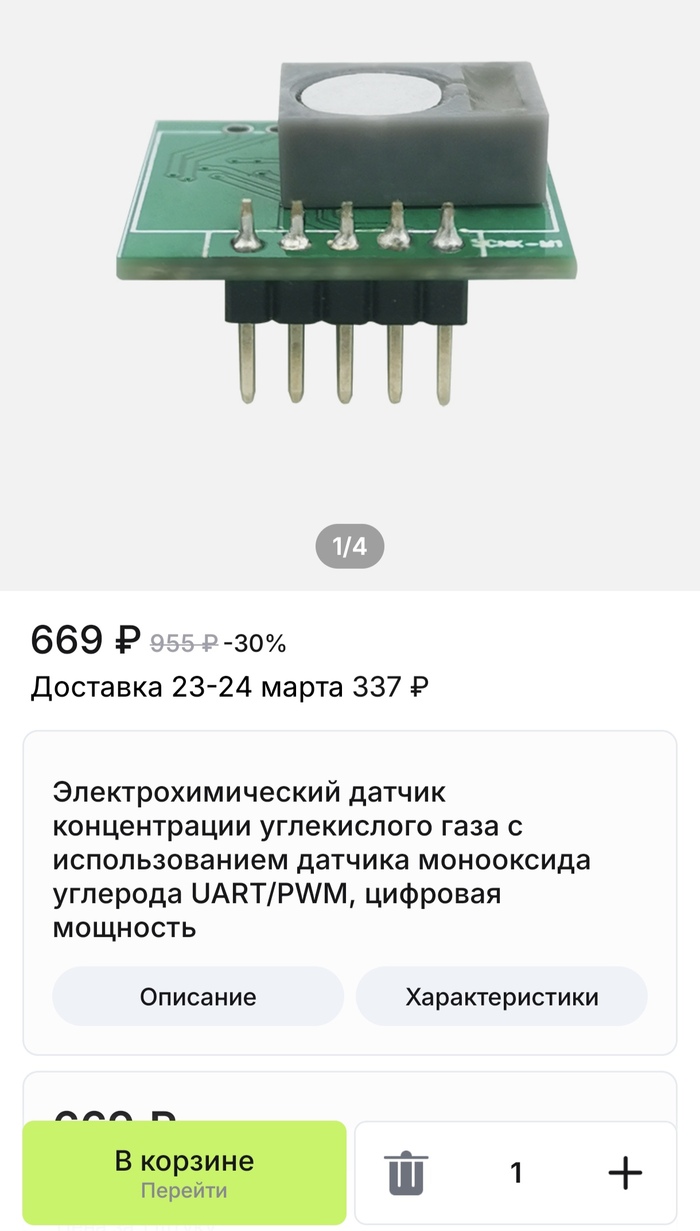

Дополняю, нашел что это за датчик- это электрохимический датчик угарного газа.
Даже модули углекислого газа продаются, основанные на датчике угарного газа! Всеравно это не правильно, в описании товара было указано что стоит ndir.
основная плата с контроллером cms8s6990n. и вторая плата вид сзади(вместо полноценного датчика NDIR), на которой неизвестный датчик изображает датчик углекислого газа с помощью точно такого же контроллера.
увеличение с микроскопа маркировки контроллера
маркировка второго контроллера
плата эмулятора датчика , вид спереди

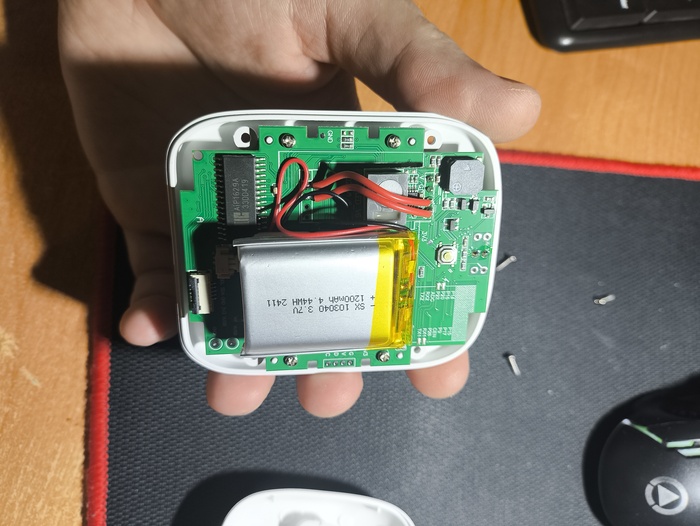

основная плата, с держащимся на ней, на двух проводах, датчиком (эмулятором)
так было, без распайки, без задней крышки

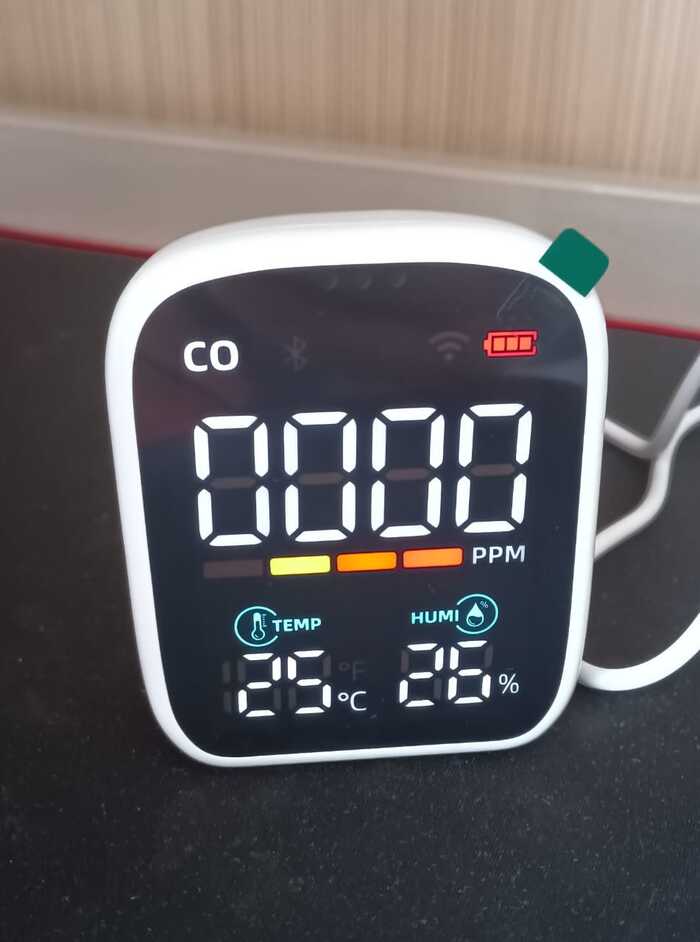

вид прибора спереди, вместо цифр углекислого газа - нули, что способствовало его вскрыть
распиновка NDIR, нормального, с али фото
Другой нормальный, полноценный аппарат. Датчик углекислого газа обведен.
Дополнил. Фото как выглядит обходной датчик, не скажу что он дешёвый.
UPD:
Важное дополнение.
Это датчик угарного газа CO. Даже инструкция про СО написано
Но, есть точно такой же, но для углекислого СО2.
Китаец в названии лота на озоне написал СО, но указал что датчик ndir который измеряет СО2. Я именно за его наличие в описании сориентировался при покупке
Получается он ввел в заблуждение. Даже в споре не смог не чего аргументировать, сам не знает что продает.
А товар для своих целей пойдет кому надо.
Проверил на дыме - все работает.
Показать полностью
10
Какие выбрать огнетушители, датчики газа, дыма, протечки воды, самоспасатели для квартиры?
Собственно, всё в заголовке и есть. Недавно был инцидент: несколькими этажами выше почти случился пожар. Никто не пострадал, кроме алкоголика, прокоптившего подъезд выкинутой загоревшейся курткой (ему набили морду).
А я а очередной раз задумалась над приобретением датчиков, самоспасателей, огнетушителей. Наш дом с газом. Посоветуйте, пожалуйста, что лучше купить. Хотела что-то, умеющее не только громко пищать, но и отправлять смс. А в идеале, чтобы датчики умели ещё и перекрывать воду, газ.
Детектор газа с оповещением в Telegram
Сегодня я буду собирать детектор бытового газа, который будет отправлять уведомления и получать команды через Telegram. Основано всё будет на Wemos D1 mini (моя версия на 4 мегабайта).
Предварительно для себя я протестировал датчики MQ серии. Их характеристики и чувствительность к тем или иным газам отличаются друг от друга, но принцип работы одинаковый.
Свой выбор я остановил на датчике MQ-5. Хочу отметить, что выбор датчика имеет абсолютно субъективный характер и выбрать можно любой датчик по ссылке.
Разбор схемы
Все выводы платы микроконтроллера задействованы по максимуму. К единственному аналоговому выводу подключён газовый датчик, и, поскольку у платы ESP8266 3,3-вольтовая логика, необходим делитель напряжения в виде пары резисторов на 10 и 20 кОм. Питание на датчик, как правило, подаётся через резистор 5 Ом.
Так как согласно спецификациям максимальный ток на один вывод микроконтроллера не должен превышать 12 мА, бузер необходимо подключать через транзистор.
Я буду использовать миниатюрный BSS138 в SOT корпусе. Можно использовать множество других вариантов, например, 2N7000 в DIP корпусе. По тому же принципу подключается и реле, только необходимо добавить ещё и защитный диод.
К шине I2C подключается дисплей и модуль BME280. Для управления яркостью дисплея вывод подсветки подключен к GPIO6, поддерживающему ШИМ. Трёхцветный светодиод может быть как с общим анодом, так и с общим катодом, скетч предусматривает оба варианта, только общий вывод нужно подключить соответственно либо на 3,3 вольта, либо на землю.
Я буду использовать светодиод с общим анодом, и в этом случае есть небольшое преимущество: общий вывод можно также подключить на PIN D6, и одновременно с яркостью дисплея будет регулироваться яркость светодиода.
Резисторы под каждый светодиод подбираются индивидуально в диапазоне от 100 до 300 Ом.
Кнопки будут подтягиваться к земле, и резисторы в этом случае не нужны.
Разбор скетча
Для работы с платами ESP8266 (ссылка на скетч) необходимо в меню "Файл" -> "Настройки" развернуть дополнительное поле "Дополнительные ссылки для менеджера плат" и добавить вот эту ссылку.
После чего можно перейти в "Менеджер плат", дождаться обновлений, в поисковой строке набрать ESP8266 и установить соответствующее расширение.
Для работы со скетчем требуется ряд библиотек, их можно скачать через "Менеджер библиотек".
Также хочу отметить, что может потребоваться обновление установленных библиотек, в особенности ArduinoJson. Кроме того, не лишним будет обновить версию Arduino IDE.
В скетче необходимо указать название и пароль своей Wi-Fi сети.
Для получения токена необходимо создать бота. Заходим в Telegram и находим бота под названием BotFather.
Нажимаем "Start", выбираем команду /newbot. Необходимо придумать имя будущему боту, это будет тестовый вариант, назову его TestBot.
После чего необходимо задать пользовательское имя. Бот создан, необходимо скопировать полученный токен и добавить его в скетч.
Остаётся получить chat_id. Для этого можно залить скетч в текущем варианте и после загрузки отправить команду /start созданному боту. В ответ придёт chat_id, который также необходимо добавить в скетч.
Для обработки команд из чата, микроконтроллер периодически должен подключаться к API Telegram и проверять наличие новых сообщений. Периодичность проверки задаётся переменной bot_mtbs в миллисекундах.
Так как подключение к API происходит в общем цикле микроконтроллера и является блокирующей функцией, крайне не рекомендуется уменьшать это значение.
В переменной ledPin - указывается тип светодиодов: 0, если он с общим анодом, и 1, если с общим катодом.
Цикл loop состоит из трёх функций: опроса кнопок, опроса датчиков и вывода данных.
На текущий момент существует 4 режима:
в первом задаются настройки;
второй и третий предназначены для сигнализации о превышении допустимого уровня газа и уведомления о неисправности датчика;
в четвёртом отображаются параметры с датчиков и совершаются запросы к API Telegram.
Для более комфортного переключения экранов при каждом нажатии на кнопки будет останавливаться опрос API Telegram на 10 секунд.
Остаётся схему с макетной платы собрать в окончательном варианте.
Сборка детектора
Разместить всё планирую в таком вот корпусе, приобрести его можно на Aliexpress.
Внешние размеры 86х86 миллиметров, а внутренние 81х81 мм. В комплекте идут колпачки на кнопки под заранее проделанные отверстия и дополнительно нанесена разметка под ещё одну кнопку. На её место я установлю светодиод, закрепив в одном из держателей.
За основу взял печатную плату стандарта 8х12 мм, обрезал до размера 8х8 мм и скруглил края платы, чтобы всё легко помещалось в корпус.
В стойках корпуса я нарезал резьбу диаметром 3 миллиметра. Теперь есть возможность вкручивать стойки необходимой высоты. В моём случае высота дополнительных стоек - 7 миллиметров. Это необходимо для того, чтобы закрепить плату на расстоянии, достаточном для размещения дисплея.
Реле может быть любого размера в зависимости от того, какая нагрузка будет коммутироваться, но независимо от размера схема подключения через транзистор одинакова и реле должно работать от 5 вольт.
Для дисплея я прикрутил стойки высотой 10 миллиметров. Выводы от I2C конвертера необходимо отогнуть или перепаять прямые контакты и немного изогнуть контакты, отвечающие за подсветку дисплея, чтобы они находились на одной линии с остальными и легко размещались на печатной плате без просверливания дополнительных отверстий.
Поскольку подсветку дисплея я планирую сделать регулируемой и питать от PIN микроконтроллера, логика которого 3,3 вольта, необходимо уменьшить сопротивление резистора R8, так как изначально подсветка рассчитана на питание от 5 вольт, этот резистор я заменю на резистор 27 Ом.
Микроконтроллер я планирую разместить под дисплеем, и чтобы вынести USB разъём в более удобное место, я припаял к выводам TTL конвертера два проводника, которые протянул сквозь плату и подключу к разъёму, выполненному в виде модуля.
Такая компоновка у меня получилась в итоге. Возможно, вам удастся найти более удачные варианты размещения, а пока посмотрим на моё исполнение.
Остановился на варианте более компактного реле, для него вынесена клеммная колодка.
На плате присутствуют переходы, все соединения выполнены проволокой 0,3 миллиметра.
Заклеил самоклеющейся плёнкой правую часть платы дисплея, чтобы подсветка не просвечивалась сквозь корпус. По этой же причине не отпаял светодиод с платы микроконтроллера.
Плата Wemos размещена так, чтобы антенна находилась в верхней части.
Кнопки реализовал в виде такого модуля, чтобы расположить их на необходимой высоте. Если использовать стандартные Dupont разъёмы, как сделано у меня, высота кнопок должна составлять 7 миллиметров.
С правой стороны у меня вынесены гребёнки, также в виде Dupont разъёмов, но приподнятые на высоту пластиковой гребёнки, чтобы более надёжно зафиксировать в них дополнительные модули.
Пока у меня в наличии только BME280, позже я планирую добавить GP30 и доработать под него скетч.
Плата с micro USB разъёмом располагается у меня слева, также в Dupont разъёме.
Микроконтроллер уже прошит, поэтому можно подать питание и продемонстрировать работу.
Демонстрация работы
Слева отображается текущее значение с датчика газа. Я задал его в диапазоне от 0 до 10000, а справа - пороговое значение, при котором будет срабатывать сигнализация.
Кнопками влево и вправо можно пролистывать экраны. Можно наблюдать: температуру, влажность и давление, и далее всё по кругу.
Короткое нажатие на центральную кнопку переключит на экран, где будут отображены все параметры с датчиков.
Коротким нажатием влево и вправо можно вернуться к предыдущим экранам, а длительное нажатие крайних кнопок включает режим автоматической смены экранов каждые две секунды. Повторное короткое нажатие отключает его.
Удержание центральной кнопки переводит в меню настроек, где можно выставить порог срабатывания.
Следующий пункт - выбор режима работы реле. Предполагается два варианта: включение на одну секунду для электромагнитных клапанов и замыкание контактов реле на весь период превышения допустимого уровня газа для включения принудительной вентиляции.
И третий пункт - установка яркости подсветки дисплея. Всего четырнадцать уровней градации, есть возможность полностью отключить подсветку дисплея.
Сымитирую режим тревоги и продемонстрирую получение уведомлений и отправку команд. Для наглядности подключил USB вентилятор через реле, он будет имитировать работу вытяжки.
При включении отправляется уведомление в Telegram, я также добавил две кнопки, позволяющие получить текущие значения датчиков и включить или выключить реле.
Всё протестировано, поэтому можно размещать плату в корпусе. Корпус у нас совмещён, две половины соединены, добавляю, чтобы крепления стали по своим местам.
В корпусе сделано окно под micro USB разъём, в нижней части просверлено отверстие под датчик газа, а для дополнительных датчиков будет достаточно перфорации самого корпуса.
При установке соединения горит синий светодиод, а после подключения загорается зелёный.
В режиме тревоги будет моргать красный светодиод вместе с подсветкой дисплея. Таким получился данный проект. Надеюсь, это видео было для вас полезным.
«Реклама» ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158
Показать полностью
24
Датчик угарного газа
Для чего необходим датчик угарного газ.
Угарный газ является продуктом горения, который выходит из неверно настроенного камина, газовой плиты или котла. В отличие от бытового газа не обладает ярким запахом, что в сочетании с высокой токсичностью делает его смертельно опасным для человека.
Концентрации всего лишь в 1% достаточно для летального исхода в течение трех минут вдыхания.
Именно поэтому CO называют невидимым убийцей.
Симптомы в зависимости от концентрации:
- 0.08% — легкая слабость, недомогание; также может сопровождаться головными болями, головокружением и кашлем;
следующая по тяжести стадия сопровождается поражением слизистой носоглотки, нарушением сердцебиения, побледнением кожи;
- 0.32% — из-за угнетающего действия CO организму становится недостаточно кислорода, что приводит к потере сознания, параличу, коме; в течение получаса возможен летальный исход;
- 1.2% — смертельная дозировка, при которой смерть наступает в течение двух-трех минут.
Отравление угарным газом
Причины утечки CO
В отличие от бытового газа угарный генерируется непосредственно в жилом помещении. Основными причинами повышения концентрации считаются:
-неэффективно установленная система удаления дыма,
-слабая тяга над открытым огнем,
-поломка работающих на природном газе устройств (бойлер, колонка, котел и так далее),
-использование устройств обогрева с нарушением инструкции.
Также распространенными ошибками, ведущими к отравлению, являются:
-преждевременное запирание заслонки при розжиге твердым топливом печей и котлов;
-гараж-пристройка к частному дому с объединенной вентиляционной системой (забытый автомобиль с включенным двигателем быстро заполнит помещение CO, который по воздуховоду проникнет на жилую территорию).
Угарный газ
Так как главная опасность — отравление, то применение стандартных противопожарных датчиков не помогает. Для своевременного предупреждения человека об опасной ситуации используют датчики угарного газа.
Сигнализатор загазованности для квартиры или дома
Датчик обнаружения угарного газа представляет собой небольшое устройство, которое монтируется на расстоянии пары метров от источников открытого огня, газовых приборов, печей и котлов. Так как CO легче воздуха, то для его своевременной детекции, датчик должен находится на высоте человеческого роста либо на расстоянии 20 см от потолка. Нагретый «угар» (жаргонное название) сначала поднимается к потолку, а затем растекается по всему пространству комнаты.
При монтаже возле пола запаздывание срабатывания сигнала тревоги может составить несколько минут, которые и решат жизнь человека. В отличие от утечки природного газа здесь буквально важна каждая секунда.
Датчик контроля угарного газа
Датчик контроля угарного газа постоянно проверяет состав воздуха в помещении. При достижении красной зоны моментально сигнализирует звуками и миганием. Старшие модели могут подключаться к системе охраны или умного дома, отправлять сигнал тревоги по СМС и интернету, отключать приборы-источники опасности.
Для того, чтобы подобрать максимально подходящую модель, нужно знать устройство, принцип работы и существующие типы датчиков.
Стандартная конструкция датчика
Все элементы расположены в компактном пластиковом корпусе, размер которого зависит от модели и наличия дополнительных функций. Самый простой прибор в диаметре не больше 12 см и работает на батарейках. Самые дорогие могут представлять собой короб 25?20 см и питаются от сети. Такой тип, как правило, используется на предприятиях. Для обеспечения безопасности обычной квартиры или загородного дома приобретать устройство такого уровня не обязательно.
Внутри корпуса располагаются:
Чувствительный элемент. По сути, это и есть сам датчик — наиболее сложная и важная деталь. Регулярно проверяет состав воздуха и отсылает результаты следующему звену.
Анализатор. Сравнивает полученные показания с допустимым уровнем нормы.
Сигнализация. Яркий светодиод и громкий динамик для подачи сигнала тревоги.
Блок питания. Сетевой адаптер либо ниша для батареек, аккумуляторов.
Жидкокристаллический дисплей. Небольшой экран показывает уровень загазованности и другие параметры.
Конструкция датчика
Дополнительно могут присутствовать:
Модуль связи. GSM или Wi-Fi плата для подачи сигнала владельцу помещения на телефон.
Электромагнитный запорный клапан. Автоматически перекрывает подачу топлива в котел, бойлер, плиту и т.д.
Гнезда для подключения дополнительных устройств: вентиляции, умного дома, квартирной сигнализации.
Принцип работы
Традиционно работу устройства делят на два этапа:
Забор и анализ проб воздуха.
Реагирование на превышение.
Благодаря тому, что датчик обнаружения угарного газа размещается в зонах с естественной конвекцией, он регулярно получает свежие пробы воздуха, пропускает через себя и анализирует их. Поэтому запрещен монтаж в углах, за шкафами и в других точках застоя воздушных масс. Это может привести к неверной оценке уровня угрозы.
Как только модуль анализа сообщает о превышении, устройство включает звуковой и световой сигнал тревоги для людей, находящихся в помещении. Это самый важный этап, который помогает спасти жизни.
Далее, при наличии соответствующих функции, выполняет следующие шаги:
Посылает СМС или PUSH-сообщение владельцу помещения.
Перекрывает подачу газа во все устройства, которые могут представлять опасность.
Отправляет сигнал тревоги на пульт охраны и в пожарную службу.
Включает систему дымоудаления и вентиляции.
Датчик сигнализатор угарного газа с расширенным набором функций, как правило, приобретают для загородного дома с котельной или промышленных помещений. Такие модели в Москве могут стоить от 10 000 до 150 000 рублей. Для городской квартиры достаточно устройства с минимальным набором функций за приемлемую цену.
Типы датчиков
В магазинах датчики группируются по следующим признакам:
тип считывающего элемента (оптический, электрохимический, полупроводниковый);
автономность питания (от сети или от аккумулятора);
совмещение с датчиками природного газа, дыма;
продолжительность службы (самые дешевые рассчитаны на 1–2 года, дорогие служат по 5–10 лет и более);
функция самодиагностики;
наличие клапана-отсекателя;
наличие GSM/Wi-Fi модуля;
возможность совмещения датчика с другими устройствами для управления ими (системы вентиляции, дымоудаления, охранная сигнализация).
Источник
Картинки взял с интернета.
Спасибо что читаете мои статьи.
Желаю вам долгих лет жизни.
UPD:
Сегодня 30.05.2024 обратился в городскую газовую службу с вопросом установить клапан отключения газа и датчики утечки газа и датчик СО. Цена за монтаж 8000 тысяч, цена оборудования в пределах 5 тысяч. Подал заявку поставили на очередь.
