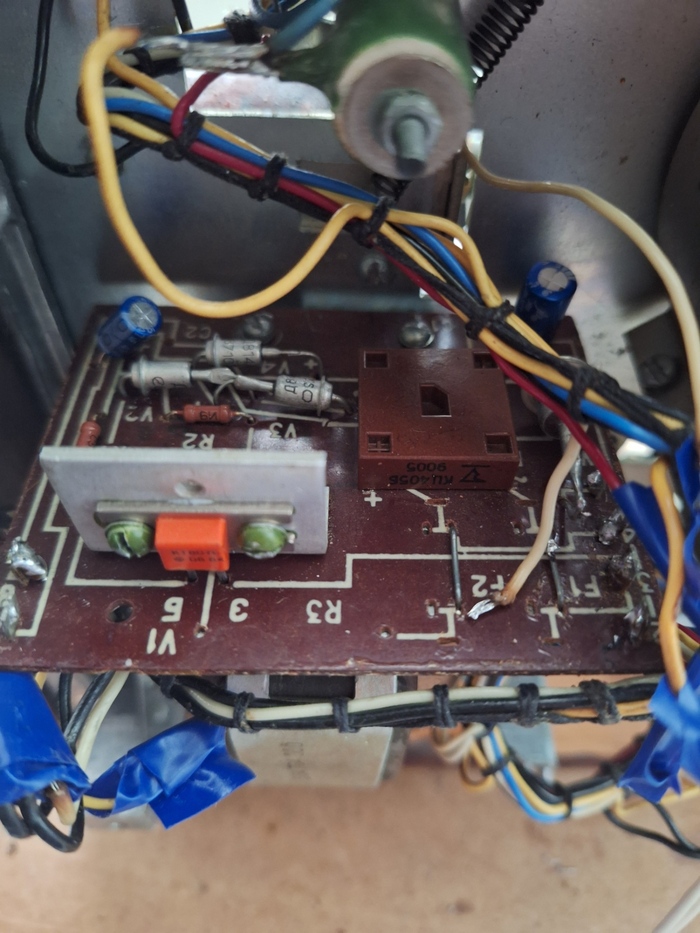

Зачем мост трогали? Что один, что второй — 400 и 500 В при рабочем в схеме 35 В? Вот и перепутали полярность моста, когда назад паяли... Частично да, перепутал полярность кондёра два раза... Ну первый блин комом). Теперь есть питание почти на всех платах, кроме платы намагничивания, может, обрыв или ещё что-то, не знаю. Может, кто-то знает, как можно проверить другие платы?

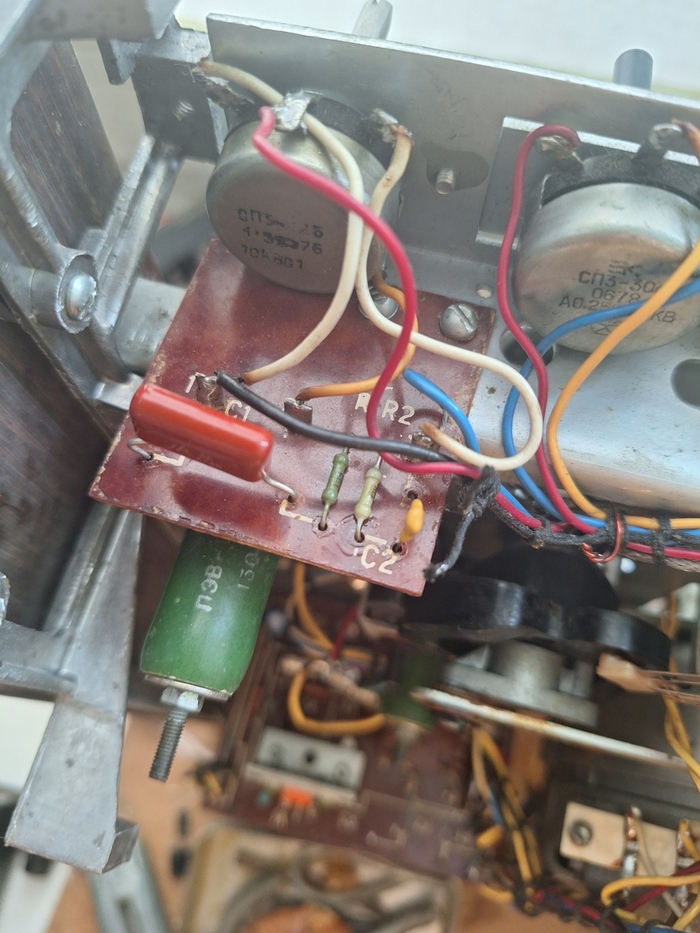

Купил сгоревший резистор и нашёл потерянный конденсатор.

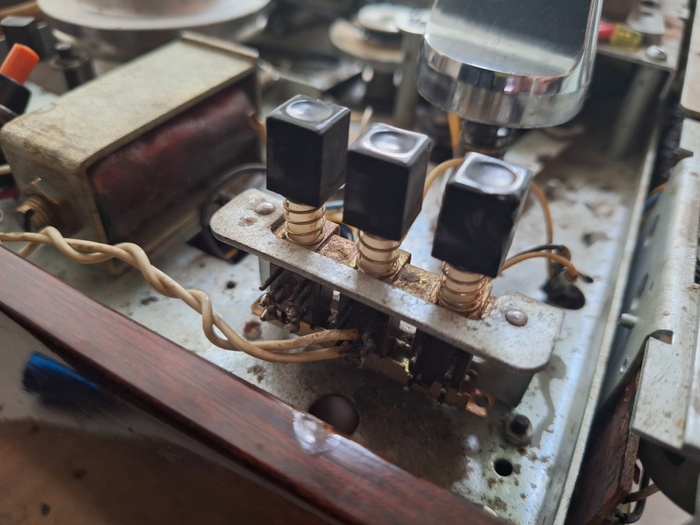

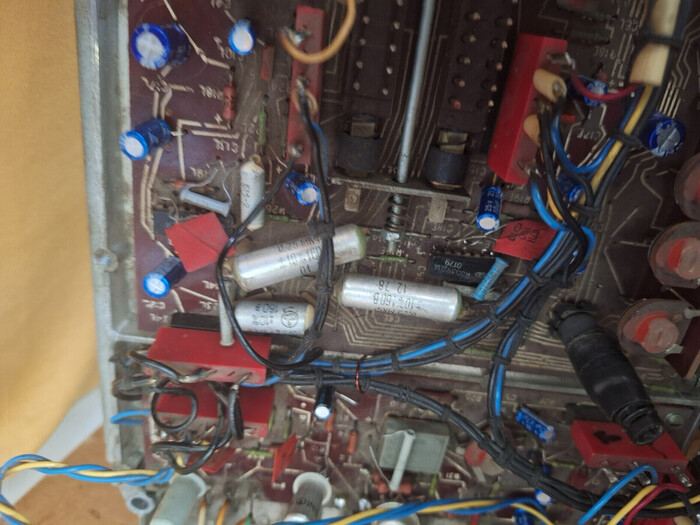

Запаял неприпаянный провод.

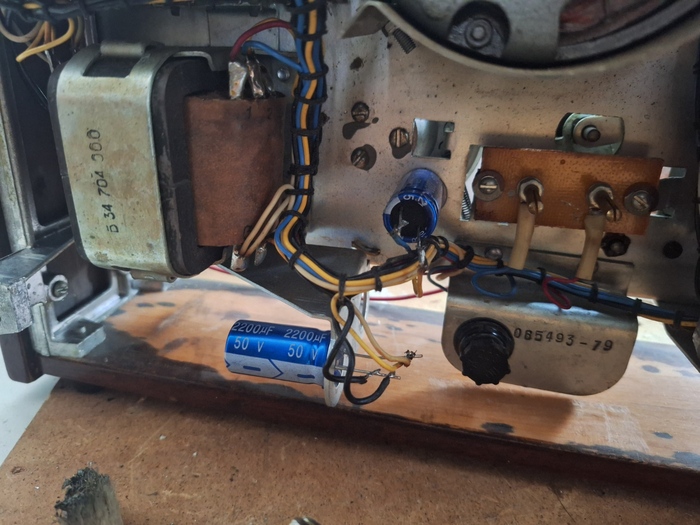

Заменил два электролита в блоке питания.Осталось дождаться пассиков и разобраться с ранее сгоревшим резистором.Буду благодарен за помощь с моей проблемой.

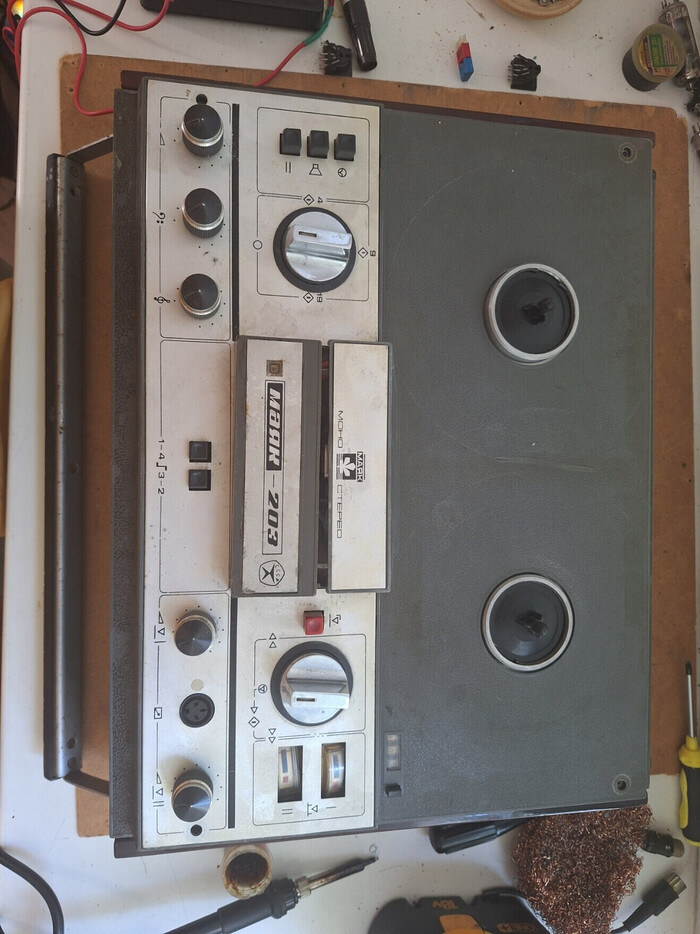

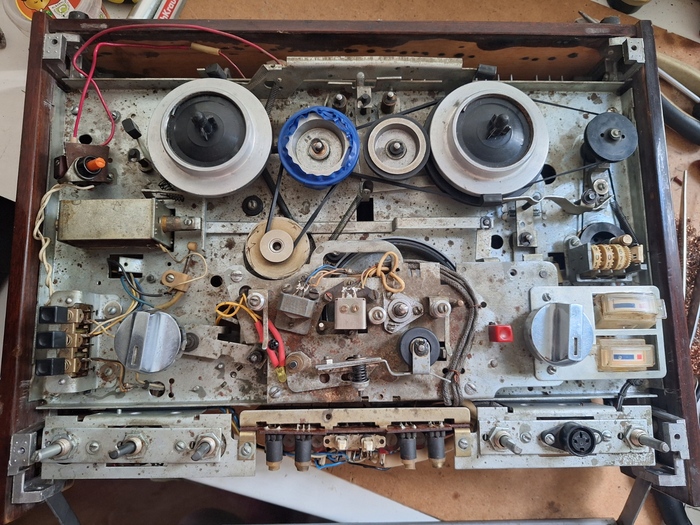

Всем привет! Своё приключение по ремонту советской аудиоаппаратуры я решил начать с покупки заведомо нерабочего «Маяка-203», купленного за 1000 рублей с «Авито».

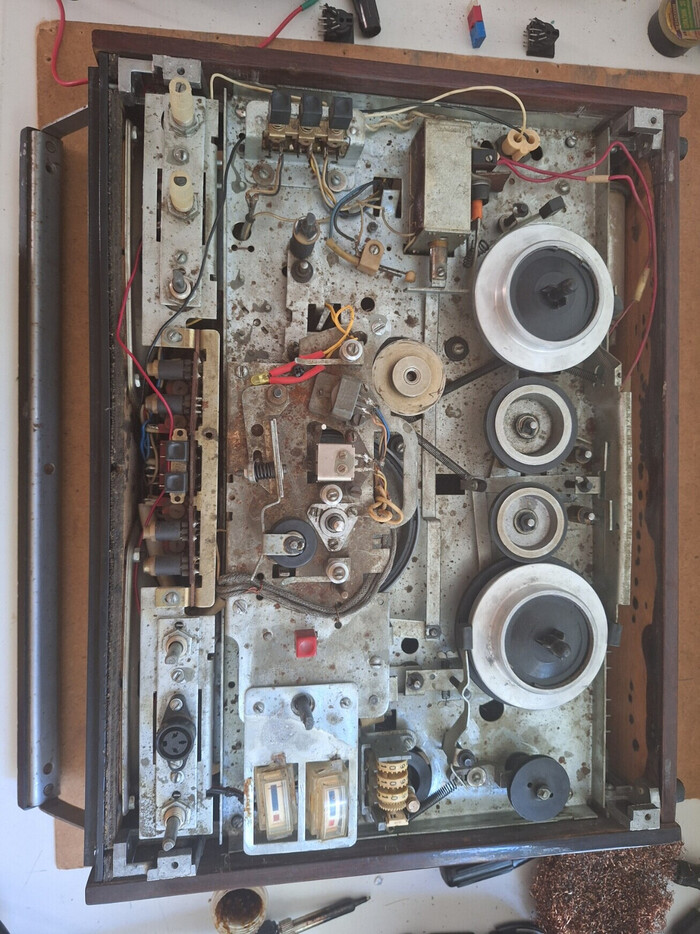

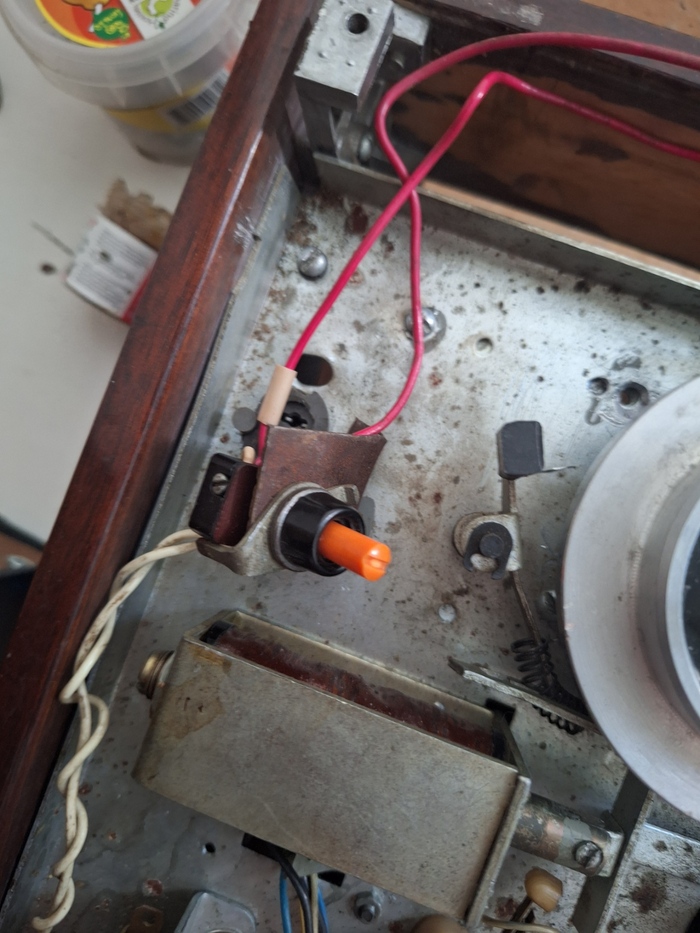

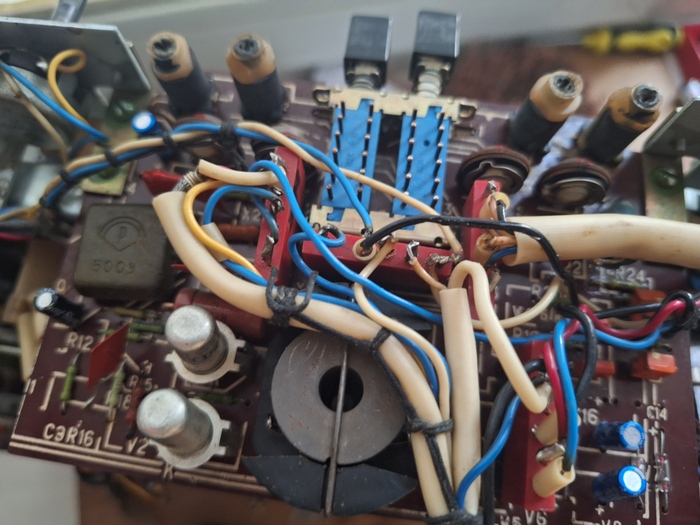

Заменил розетку, почистил и смазал тонвал, подкатушечники и ролик.Поменял лампочку на светодиод.

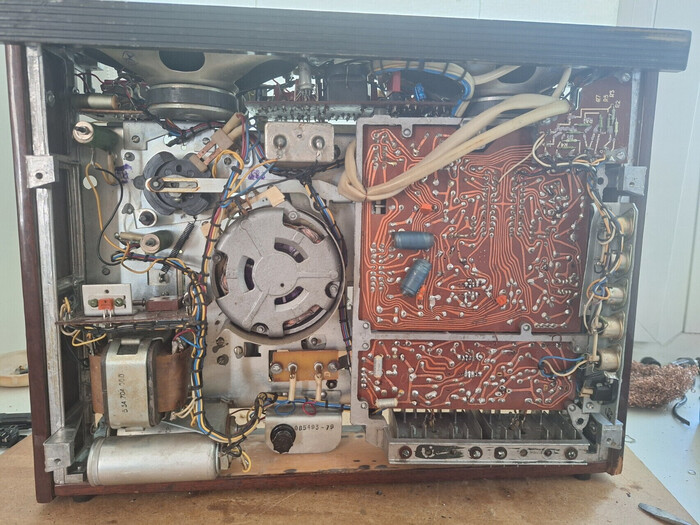

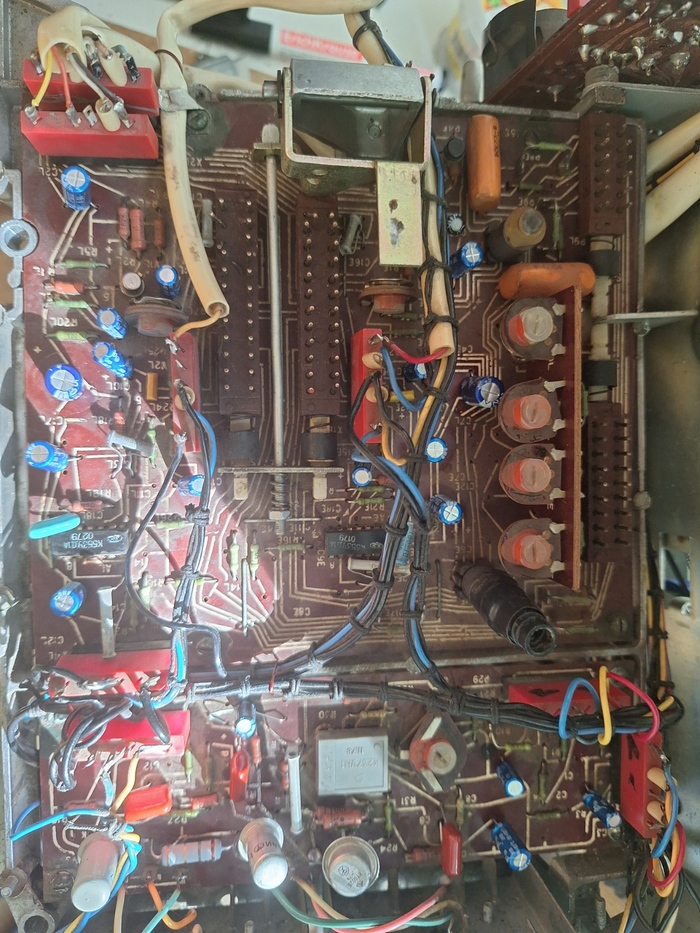

Заменил электролиты и залил электронику спиртом.

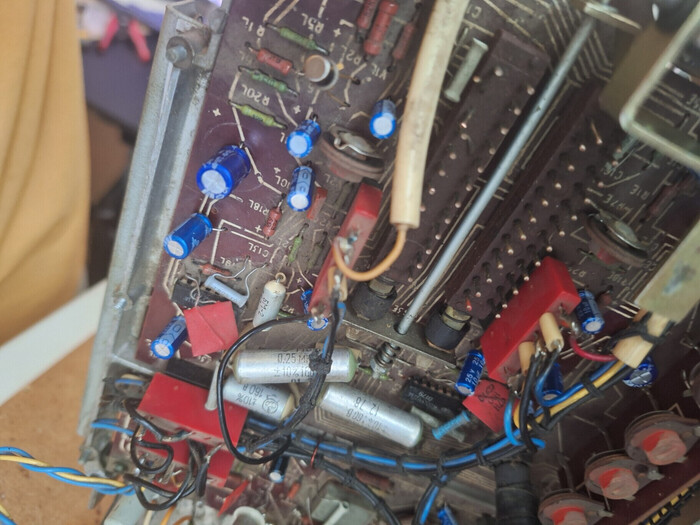

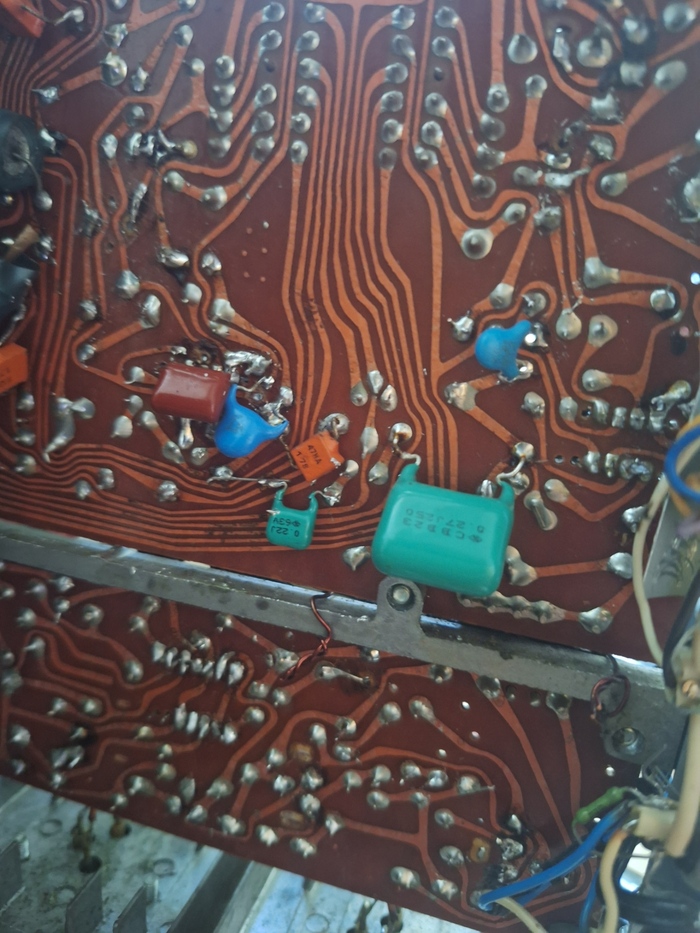

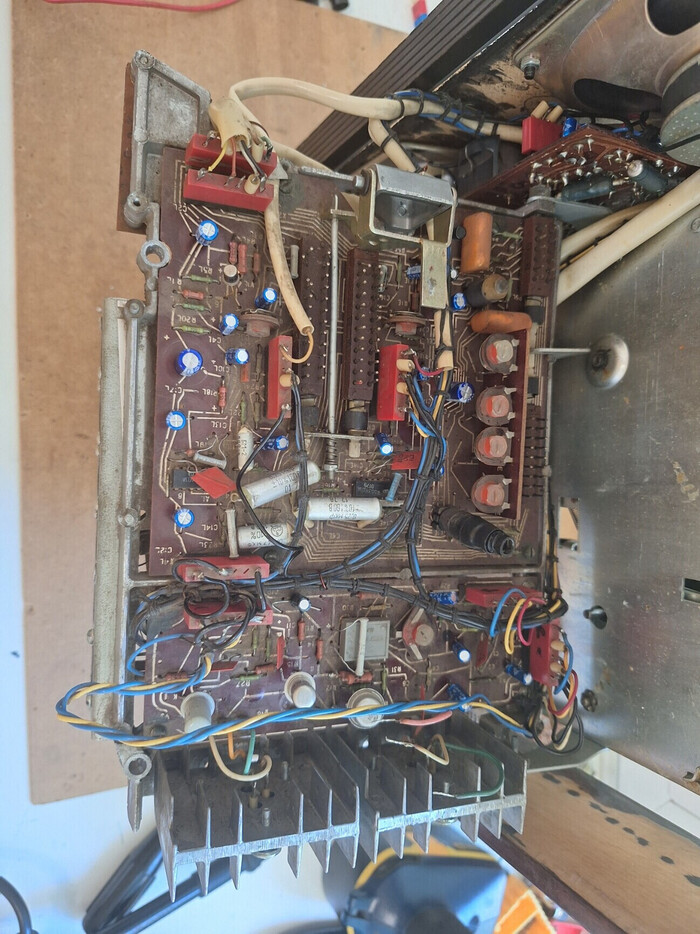

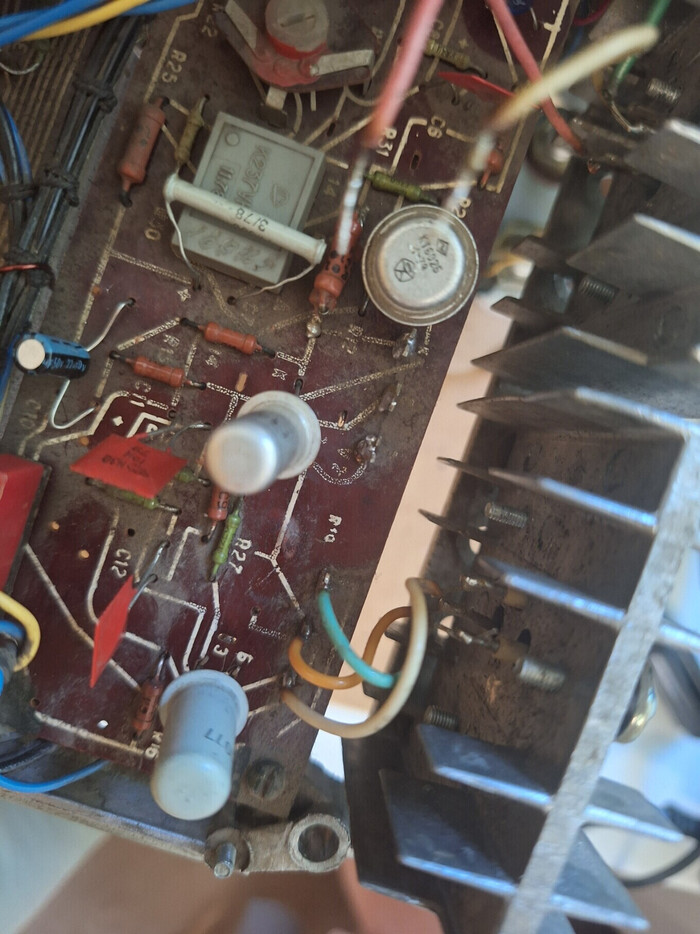

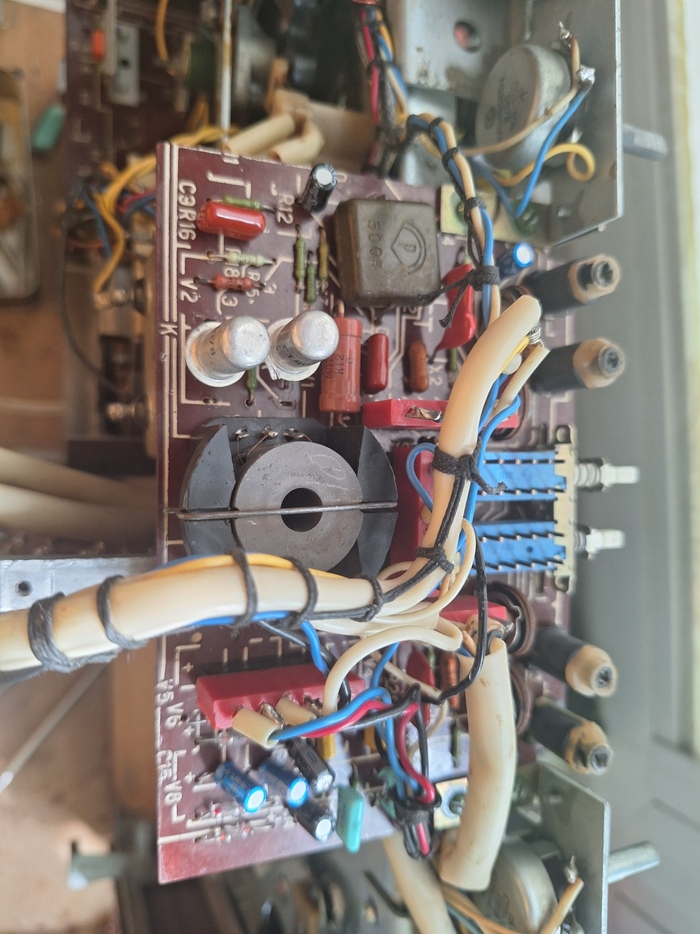

При включении динамик начал фонить, затем сильно зафонил и появился запах.В плате усилителя мощности сгорел резистор МОН 2В 1,6 Ома.
При включении динамик начал фонить, затем сильно зафонил и появился запах.

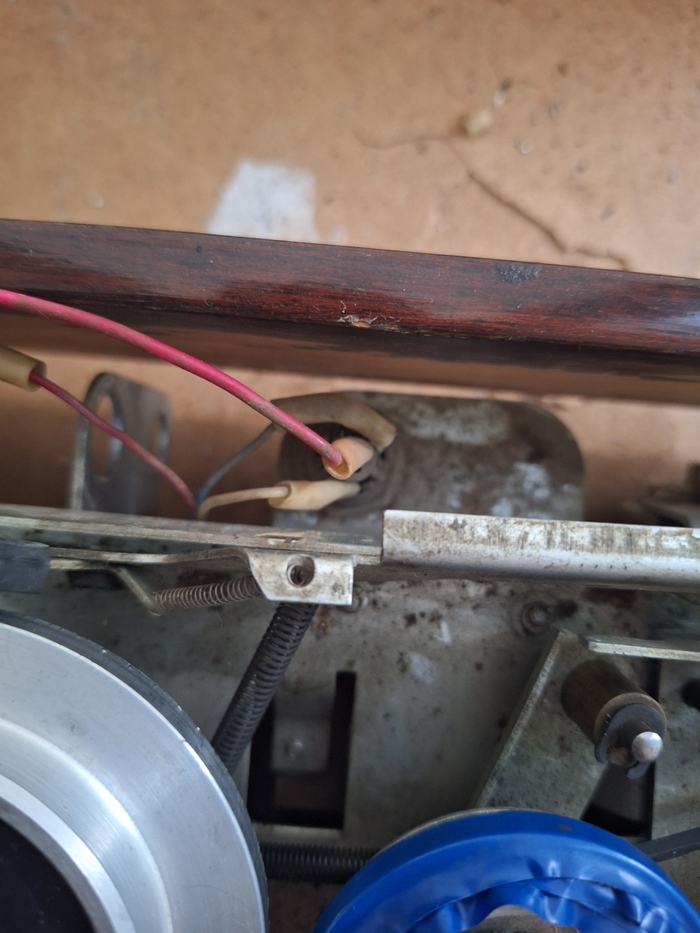

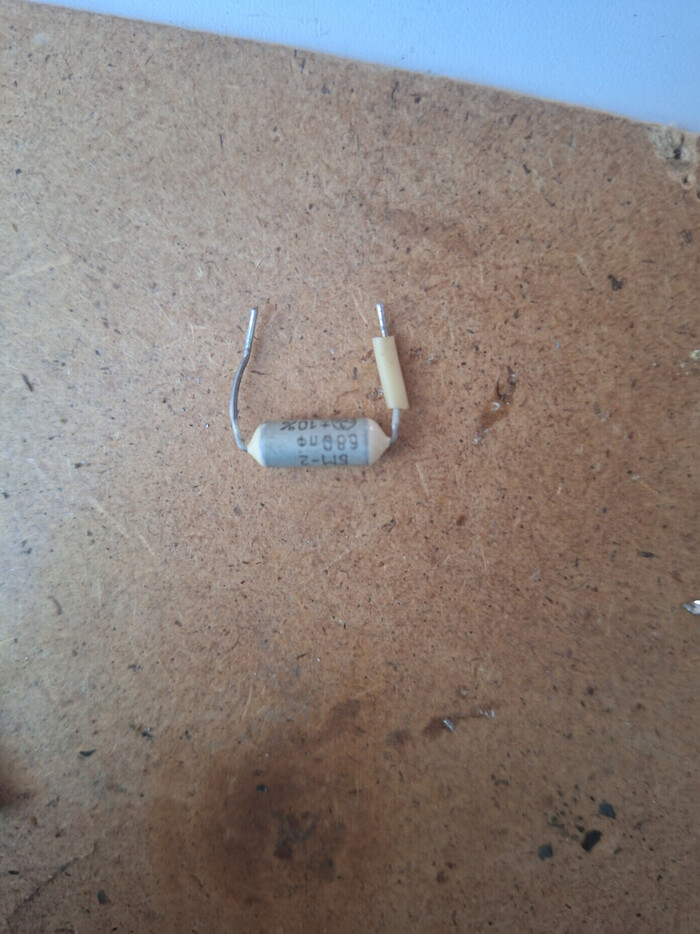

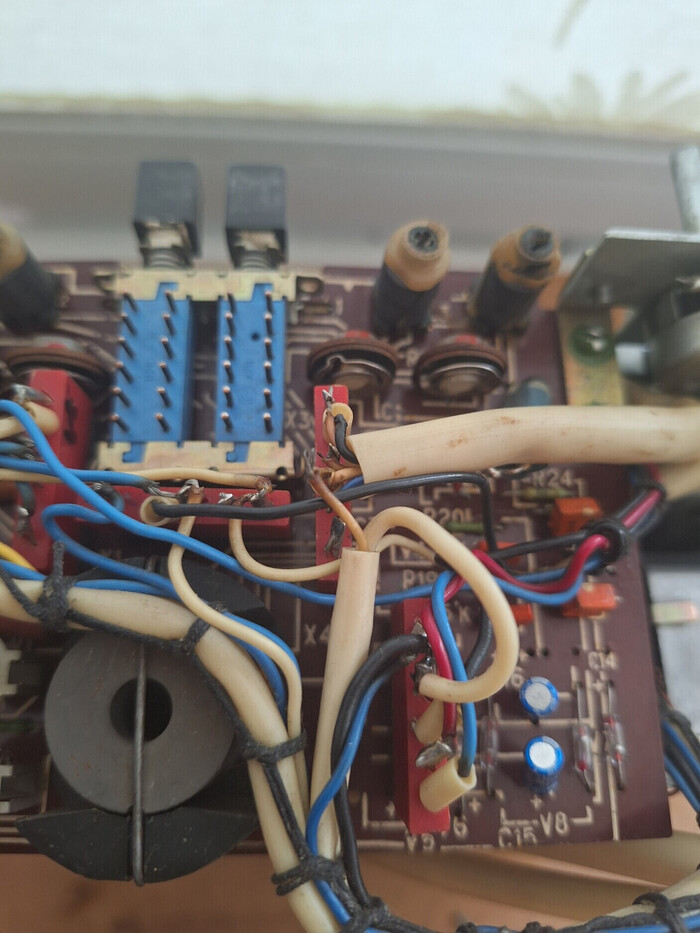

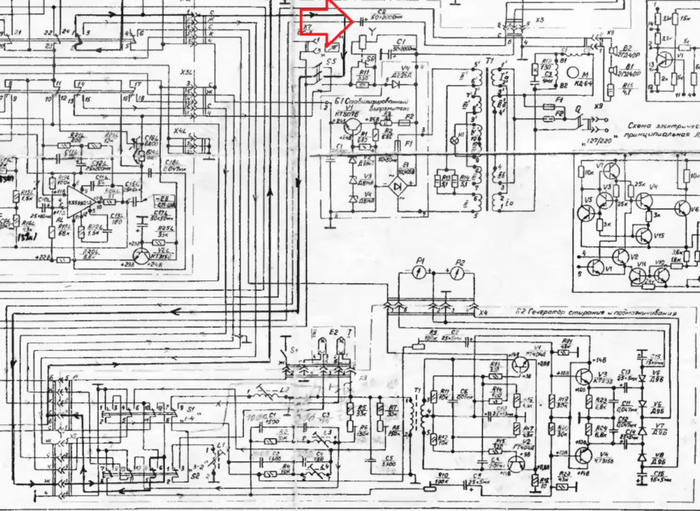

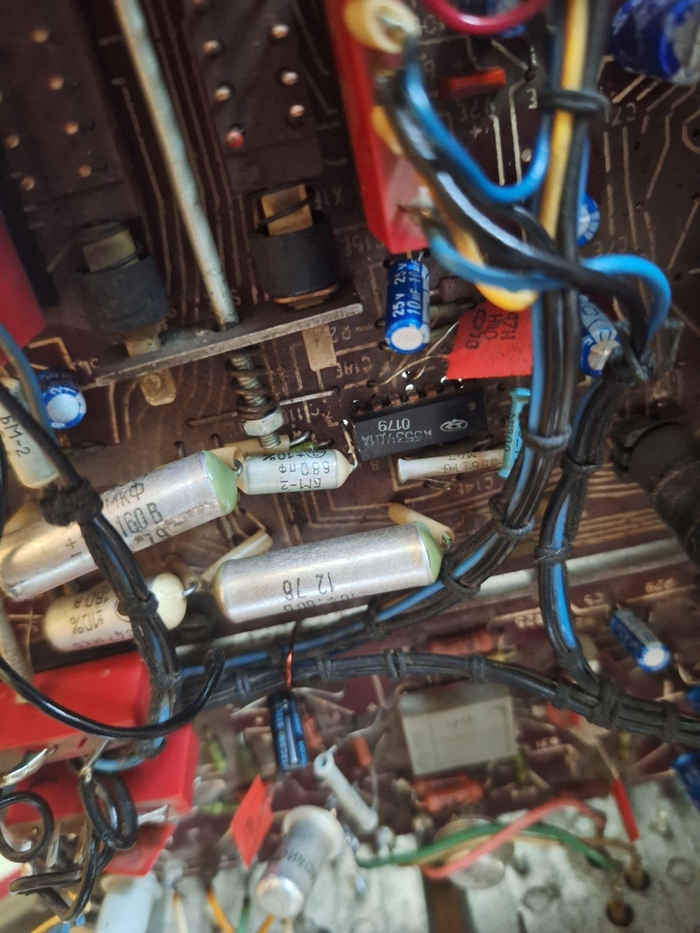

Также нашел не припаянный провод от универсального усилителя и конденсатор на 680 пФ.
"Электроника ТА1-003" советский катушечный четырехдорожечный стерео магнитофон высшей группы сложности (003 первая цифра указывает о группе сложности, далее идет 1-я и т.д.) выпускавшийся с 1979 года по конец 84 года. За основу конструкции кинематики лентопротяжного механизма, инженеры взяли магнитофон швейцарского производства - Revox A 700 (Revox — потребительский бренд швейцарской компании Studer, занимающейся выпуском профессионального студийного звукозаписывающего оборудования ), электроника собрана на отечественной элементной базе, схемотехника также советская. Аппарат пришелся очень во время к предстоящей в 80м году Олимпиаде (могу предположить, что к ней и был спроектирован). Магнитофон стал вторым после магнитофона "Маяк 001" катушечником высшей группы сложности выпущенным в СССР. Цена по которой продавался магнитофон составляла немалые - 1375р!
Ниже характеристики магнитофона взятые из открытых источников:
Модель построена по блочному принципу, 11 печатных плат имеют разъёмные соединения, что обеспечивает высокую ремонтопригодность.
Особенности:
система автоматического управления ведущим двигателем прямого привода;
устройство для электронного торможения;
система стабилизации натяжения магнитной ленты во всех режимах работы;
фотоэлектрический автостоп.
Блок головок имеет четыре магнитные головки (записи, стирания и две — воспроизведения).
Некоторые режимы магнитофона-приставки «Электроника ТА1-003»:
воспроизведение вперёд и назад (реверс);
ускоренная перемотка ленты в обоих направлениях;
«Запись»;
«Стоп»;
«Пауза»;
«Откат».
Перевод из одного режима в другой осуществляется электронным устройством с псевдосенсорным управлением, исключающим деформацию ленты при нажатии кнопки выбранного режима, минуя кнопку «Стоп».
Технические параметры
Некоторые характеристики магнитофона-приставки «Электроника ТА1-003»:
Диаметр катушки — 270 мм.
Скорость лентопротяжного механизма — 19,05 и 9,53 см/сек (отклонение скорости — ±0,1%).
Коэффициент детонации при скорости ленты 19,05 см/сек — ±0,08%, 9,53 см/сек — ±0,15%.
Рабочий диапазон частот на линейном выходе при скорости ленты 19,05 см/сек — 31,5–22 000 Гц, 9,53 см/с — 31,5–16 000 Гц.
Относительный уровень помех в канале воспроизведения — -53 дБ, записи/воспроизведения — -62 дБ.
Коэффициент гармоник — 1,2%
Номинальное напряжение сигнала на линейном выходе — 0,4–0,6 В.
Номинальная выходная мощность усилителей стереотелефонов на нагрузке 8 Ом — 1 мВт.
Потребляемая мощность — 130 Вт.
Габариты — 491×220×456 мм, масса — 27 кг.
Детали корпуса выполнены из фактурированной пластмассы АБС 2020 с антистатическими добавками, передние панели и задняя крышка — из алюминиевого сплава.
История этого экземпляра.
Есть у меня знакомый, который работает на приемке цветмета и ему занесли этот аппарат, естественно, он не стал разбирать его на переработку, а вспомнив про меня предложил выкупить его по приятной цене. Я давно мечтал о таком аппарате в пару к моему магнитофону "Ростов 105С1":
Магнитофон Ростов 105С1 справа.
В телефоном разговоре я спросил о его внешнем состоянии и комплектности на что, мне ответили, что состояние хорошее, нет шнура питания с родной колодкой, искривлены замки подкатушечников, внутри вроде все на месте. Приехав к нему лично убедившись в релевантности катушечника, расплатился и привез домой.
Изначальные фото:
1/9
Первые фото после покупки.
Первое, что сразу бросилось в глаза, то, что он падал лицевой частью и пострадали замки подкатушечников (о чем меня изначально предупредил продавец) и следы коррозии на плате управления логикой работы ЛПМ (лентопротяжный механизм) и на металлическом кожухе блока БЗВ (блок записи/воспроизведения):
1/3
Видимые дефекты первичного осмотра магнитофона.
Сами замки с завода развальцованы с обратной стороны подкатушечника, поэтому сперва их пришлось высверлить, а затем сверлить отверстие под нарезку резьбы М2 и дальше уже через шайбы установить, привинтив уже по новой к площадке:
Подготовка замков к нарезке резьбы М2.
1/2
Отремонтированный замок подкатушечника.
Ну и раз есть доступ к боковым двигателям, пока сняты подкатушечники, решил поменять подшипники в них. Родные подшипники шумели прилично. Заказал четыре подшипника NSK:
Новые подшипники.
Видео для примера шума замененных и родных подшипников:
Далее в петлевыбиратели заправил свежую демпферную жидкость, увидел еще "косячок": зачем-то были выкручены винты юстировки у головок воспроизведения... С помощью бормашинки сделал новые винты юстировок:
1/4
Работа с механическими узлами ЛПМ.
Демонстрация работы петлевыбирателей после заправки свежей демпферной жидкости (мягкий пружинящий эффект) и соосности вращения покатушечников:
Блок головок с родными стеклоферритовыми головками ФГЗВ. Порадовало, что износ стоек совсем незначительный, а сами головки целые в зазорах, высота головок выставлена согласно руководству по настройке и ремонту этого магнитофона:
1/2
Блок головок.
Ну и далее электроника. Заменил электролитические конденсаторы. Родные настройки записи и воспроизведения под заводской краской их трогать пока не стал (как обновлю свои тестовые пленки - займусь сверкой). Многие платы имеют двусторонний печатный монтаж токоведущих дорожек. Нужно быть очень аккуратным чтобы не перегреть точку пайки, иначе дорожка легко отслоится от текстолита! Также неудобства добавило отсутствие маски с шелкографией, приходилось постоянно сверяться со схемой и делать пометки маркером. Фото обслуженных электронных узлов магнитофона на фото:
1/9
Фото обслуженных плат.
Вот такой, не побоюсь назвать, чан вышел с замененными конденсаторами, ох и долгое это было "наслаждение" перепайка их... Каждый конденсатор я прогонял через тестер и почти все из них имеют завышенный ESR и завышенную емкость, а некоторые совсем негодные и показывают обрыв. Все новые конденсаторы перед установкой опять же проверял тестером, чтобы исключить брак и быть точно уверенным в том, что не придется в последствии искать внесенные из вне неисправности.
1/2
Замененные электролитические конденсаторы.
Теперь осталось найти колодку питания и запустить магнитофон в первый раз. Колодку я заказал и ее напечатали на 3D принтере, нашел человека на площадке интернет объявлений. Также заодно они впаяли современный шнур с евро вилкой, вышло это мне в полторы тысячи рублей:
Новая колодка и шнур питания.
Первый пуск и о чудо, все прекрасно работает, оба канала активны, режимы работы отрабатывают штатно! Ура!:)
На этом пока все. Далее предстоит работа по настройке тракта воспроизведения и записи, установка точной скорости движения ленты, уровней индикации, но это уже другая история, пост и так получился очень длинным, признаться, отвык писать так много текста, все же, кто бы что не говорил, но написание подобного поста с фото и видео, труд почти сопоставимый с ремонтом...
Спасибо за внимание к посту! Всем добра, здоровья и мира!
