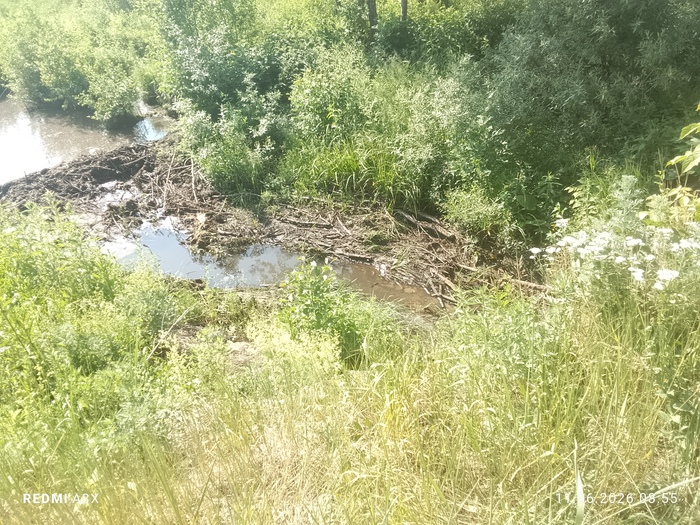

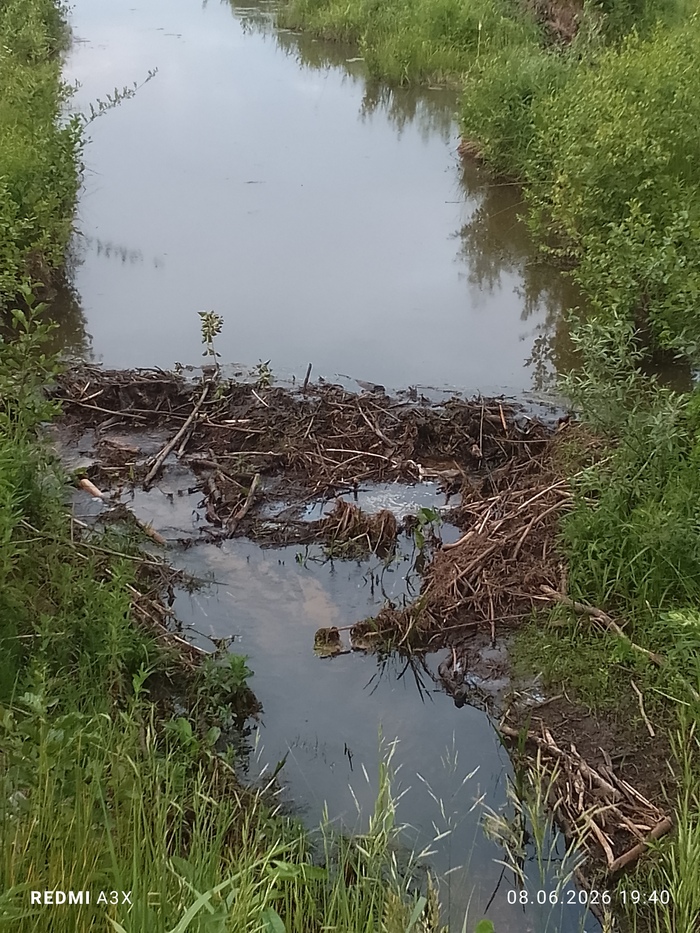

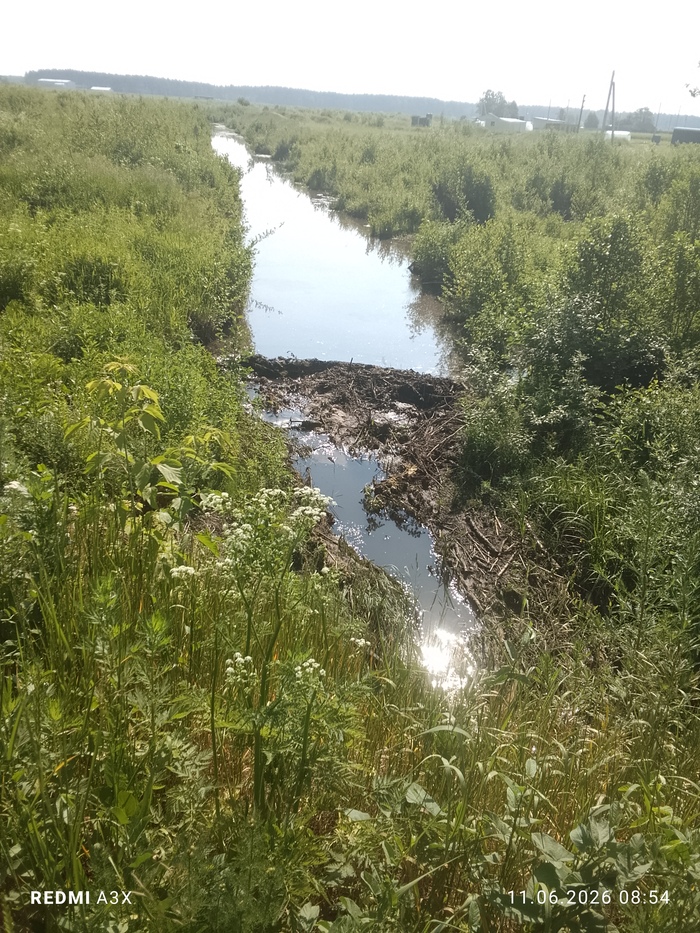

Польские и литовские бобры объявили Калининградскую область зоной подтопления: «иностранные захватчики» строят плотины, а местные добровольцы тоже не остаются в стороне. Жители региона уже разобрали 43 бобровые плотины. Люди всерьёз боятся потерять урожай и утопить поля.

Зверьки мигрируют из Польши и Литвы, и в народе их уже прозвали «бобрами НАТО». Эксперты, правда, просят не искать тут политики: границы для бобров не существуют, да и «свои» калининградские бобры точно так же осваивают чужие территории. А в местном зоопарке специалистов по бобровой дипломатии не нашлось.

Источник

Плотина Гувера выглядит как единая бетонная стена, выросшая между скалами Чёрного каньона. Однако во время строительства она больше напоминала гигантскую каменную кладку. Сооружение собирали из сотен отдельных бетонных колонн, внутри которых заранее прокладывали стальные трубы. Общая длина этих труб превысила 582 мили, или примерно 936 километров.

Трубопроводы не предназначались ни для подачи воды в электростанцию, ни для отвода протечек. По ним циркулировала охлаждённая вода, забиравшая тепло из недавно уложенного бетона. Без этой системы неравномерное остывание могло вызвать растрескивание ещё до ввода плотины в эксплуатацию. Поэтому инженерам пришлось разделить сооружение на блоки, отводить тепло из каждого из них, дожидаться завершения основной температурной усадки и лишь затем связывать отдельные части в монолит.

Бетон, который нагревает сам себя

Бетон часто ошибочно воспринимают как материал, который становится твёрдым после высыхания. В действительности главную роль играет химическая реакция между цементом и водой — гидратация. В результате образуются соединения, связывающие песок и каменный заполнитель в прочную массу. Эта реакция сопровождается выделением тепла.

В обычной стене, перекрытии или фундаменте значительная часть тепла успевает уйти через поверхность. У массивной плотины всё иначе: тепло образуется во всём объёме, а отводиться может только через небольшую площадь наружной поверхности. Бетон плохо проводит тепло, поэтому середина большого блока нагревается и долго сохраняет высокую температуру, даже когда наружные слои уже начинают остывать.

Сам по себе нагрев ещё не разрушает бетон. Опасность появляется из-за неодинакового изменения размеров. Разогретая внутренняя часть расширяется, а более холодная поверхность мешает ей свободно деформироваться. Позднее ситуация меняется: сердцевина медленно остывает и сокращается, но уже затвердевшие наружные участки удерживают её. В толще материала возникают растягивающие напряжения, а бетон сопротивляется растяжению значительно хуже, чем сжатию. Если разница температур становится слишком большой, появляются трещины.

Масштаб задачи был исключительным. Высота плотины Гувера от основания до гребня составляет около 221 метра, толщина у основания — примерно 201 метр. В теле самой плотины находится около 2,5 миллиона кубометров бетона. Если бы этот объём уложили одним непрерывным массивом, тепло из центральной части уходило бы наружу крайне медленно. По расчётам инженеров Бюро мелиорации, естественное охлаждение до температуры окружающей среды могло занять примерно 125 лет. Задолго до его завершения температурные перепады вызвали бы опасное растрескивание.

Почему плотину нельзя было просто заливать медленнее

Простое уменьшение темпа работ не решало задачу. Толстые участки всё равно удерживали бы тепло, а ожидание естественного охлаждения растянуло бы строительство на неопределённый срок и создало множество ослабленных границ между отдельными укладками.

Инженеры выбрали другой подход. Будущую плотину разделили примерно на 215 вертикальных колонн трапециевидной формы. Со стороны водохранилища поперечный размер колонн достигал 18 метров, а у низовой стороны уменьшался примерно до 7,5 метра. Каждую колонну наращивали слоями высотой около полутора метров. В одном блоке за 72 часа разрешалось уложить не более одного такого слоя.

Со стороны каньона эта система выглядела как скопление бетонных башен разной высоты. Пока в одной колонне свежий слой набирал прочность и охлаждался, работа продолжалась на соседних участках. Так строители поддерживали общий темп, не превращая всё сооружение в единый перегретый массив.

Бетон доставляли в больших металлических бадьях по воздушным канатным дорогам, натянутым над каньоном. После разгрузки густую бетонную смесь распределяли по форме и уплотняли пневматическими вибраторами. Первый бетон в тело плотины уложили 6 июня 1933 года, последний — 29 мая 1935 года.

Деление на колонны решало только часть проблемы. Небольшие по меркам плотины блоки действительно отдавали тепло быстрее, но естественного охлаждения всё равно было недостаточно. Перед укладкой каждого очередного слоя монтировали контур из тонкостенных стальных труб диаметром один дюйм, то есть около 25 миллиметров. После бетонирования трубы оказывались полностью замурованными.

Как работала система из 936 километров труб

Охлаждение проходило в два этапа. Сначала через контуры пропускали воду из реки Колорадо. Она была холоднее разогретой бетонной массы, поэтому принимала часть тепла и уносила его из блока. На этой стадии речная вода отводила значительную часть избыточного тепла и постепенно понижала температуру бетона.

Затем контур переключали на воду, охлаждённую промышленной холодильной установкой. Её построили на нижней временной перемычке, защищавшей рабочую площадку от реки. Мощность комплекса была эквивалентна производству примерно тысячи тонн льда в сутки. На практике установка обеспечивала непрерывную циркуляцию холодной воды: она проходила по разветвлённой сети внутри плотины, нагревалась и возвращалась для повторного охлаждения.

Трубы действовали как внутренний теплообменник. Вместо того чтобы ждать, пока тепло пройдёт десятки метров до поверхности, инженеры создали для него множество коротких путей. Через стенки труб оно передавалось циркулирующей воде и выводилось наружу.

Сеть работала по секциям, поскольку колонны находились на разных стадиях строительства. В одних слоях бетон ещё разогревался, в других уже завершалось охлаждение. Воду направляли в нужные контуры и отключали после того, как бетон остывал до расчётной температуры. Целью было не максимальное, а управляемое и равномерное охлаждение: слишком холодная вода в свежем блоке сама создала бы опасный температурный перепад. Поэтому сначала использовали речную воду, а затем более холодную.

Суммарная длина контуров превысила 582 мили. Это была не одна магистраль, а множество участков, распределённых по бетонным блокам. Сеть использовали только во время строительства, хотя сами трубы оставались внутри сооружения.

Как отдельные колонны превратили в монолит

Плотина не могла остаться набором независимых столбов. Как арочно-гравитационное сооружение, она должна передавать давление воды на основание и скальные стены каньона, а значит, соседним колоннам требовалось работать совместно.

При бетонировании на боковых поверхностях колонн формировали крупные взаимно входящие пазы. Вертикальные и горизонтальные «ключи» не позволяли блокам свободно смещаться относительно друг друга и увеличивали площадь контакта. Сразу заполнять стыки было нельзя: ещё не остывший бетон продолжал сокращаться по мере снижения температуры, и жёстко соединённые колонны потянули бы друг друга, создавая дополнительные напряжения.

Трубная система ускоряла температурное сокращение, которое при естественном охлаждении растянулось бы на годы. Между колоннами раскрывались узкие расчётные швы. После стабилизации температуры в эти швы под давлением нагнетали цементный раствор, заполняя промежутки и объединяя отдельные колонны в единую конструкцию.

Охлаждающие контуры после выполнения своей задачи выводили из работы. Концы труб обрезали, а их внутренние полости заполняли раствором с помощью пневматического оборудования. Давление при нагнетании достигало примерно 300 фунтов на квадратный дюйм, или около 2 мегапаскалей. Благодаря этому внутри бетонного массива не оставалось пустых трубных каналов.

Монолитность плотины стала не исходным условием, а результатом заключительного этапа строительства. Колоннам дали нагреться, остыть и уменьшиться в размерах независимо друг от друга, а затем объединили их после завершения основной температурной усадки. Так бетонный массив за короткий срок прошёл процесс, который без труб растянулся бы на десятилетия.

Что дала система охлаждения

Почти тысяча километров труб понадобилась не для постоянной эксплуатации, а для управления строительством. Они позволили быстро укладывать огромные объёмы бетона, не допускать опасного перегрева и получить после усадки цельное сооружение.

Решение повлияло на дальнейшее развитие гидротехнического строительства. Трубное охлаждение применяют в крупных бетонных сооружениях, где внутреннее тепловыделение нельзя компенсировать только составом смеси и темпом укладки. Современные системы отличаются материалами, датчиками и автоматикой, но используют тот же принцип: температура массивного бетона является таким же расчётным параметром, как его прочность.

Плотина Гувера сохранила внешнюю форму единой стены, хотя строилась поэтапно и состояла из множества отдельных колонн. Скрытые внутри плотины трубы отвели тепло, выделявшееся при гидратации цемента, и не позволили температурным перепадам создать разрушительные напряжения. Поэтому 936 километров стальных труб оказались не избыточной мерой, а одним из условий, без которых бетонный гигант в Чёрном каньоне нельзя было бы построить в намеченные сроки и с требуемой надёжностью.
