Охранные сигнализации советской эпохи
Приветствую всех!
Сегодня мы снова будем говорить о некоторых артефактах, которые можно найти на стенах старых домов. Многие из вас видели такие блоки и наверняка догадывались, что это часть охранной сигнализации. К чему же они подключались, и как работали эти устройства? Сейчас и узнаем...
Итак, сегодня посмотрим на начинку двух блоков охранной сигнализации разных годов. Посмотрим, с какими датчиками и оповещателями они эксплуатировались, узнаем, как выглядела постановка на охрану в те годы. Как водится, будет много интересного.
Написано специально для ▶️Timeweb Cloud и читателей Pikabu.
❯ Суть такова
Уверен, многие из вас точно поймут, о чём я.

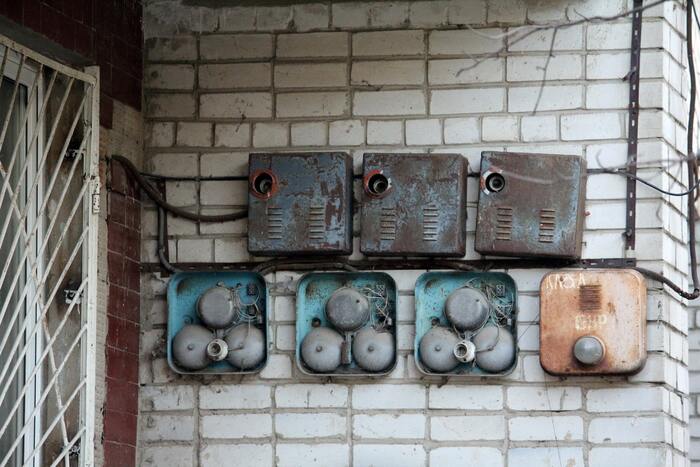

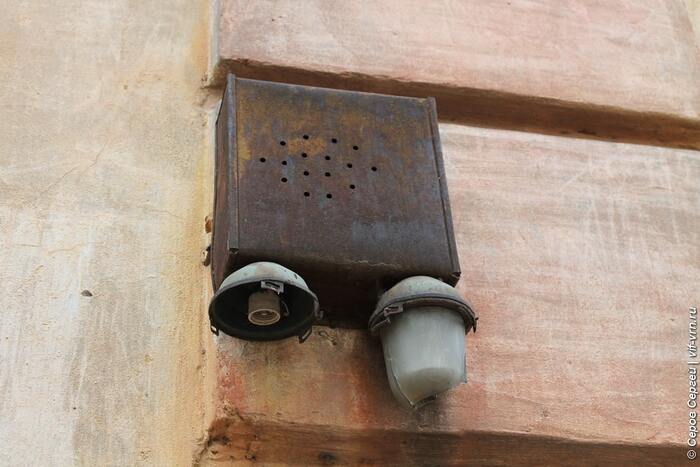

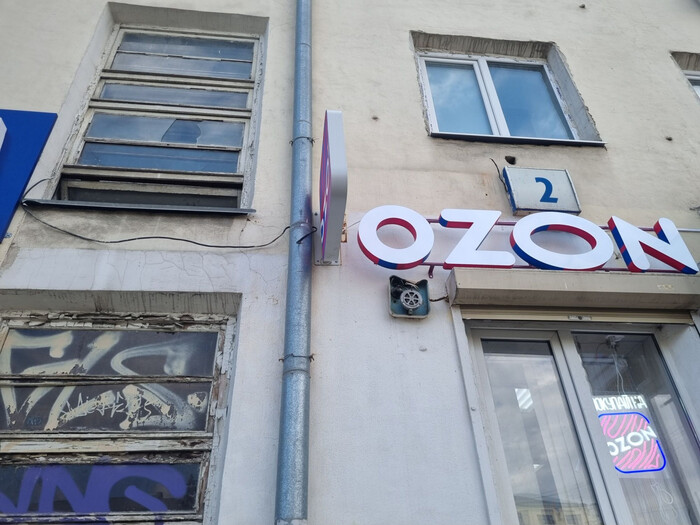

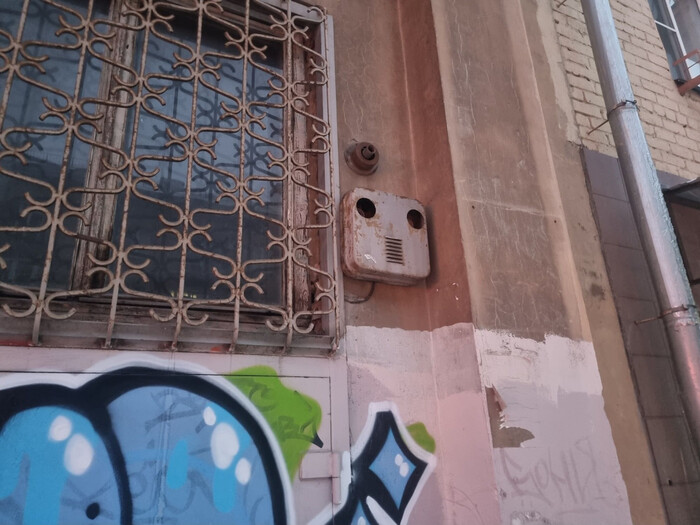

На стенах старых домов порой можно обнаружить вот такие устройства — некие металлические ящики с сигнальной лампой и какой-то решёткой. Уверен, даже не слишком искушённые сходу поймут, что это какой-то блок от сигнализации.
А вот другой его вариант.
И ещё один.
На удивление, у меня в Челябинске таких блоков осталось не так уж и много, пришлось порядочно походить по улицам, однако обнаружил я лишь пару. Один из них я нашёл лишь потому, что в очень давних воспоминаниях он висел на одном из домов, где я некогда бывал.
Для чего же всё это использовалось и что за блоки управляли этими оповещателями? Сейчас и будем разбираться...
❯ Обзор оборудования
На самом деле охранных сигнализаций в те годы выпускалось немало разных моделей. Но сейчас рассмотрим два блока разных годов. Они идеально отражают разные поколения этих устройств: один из них релейный, а другой — на микросхемах.
Такими коробочками в своё время оборудовались многие школы, учреждения и административные здания, словом, всё, что требовалось ставить под охрану. Из-за большой распространённости таких приборов разных типов дошло до наших дней достаточно много.
Первым на очереди идёт старый блок — «Сигнал-37».

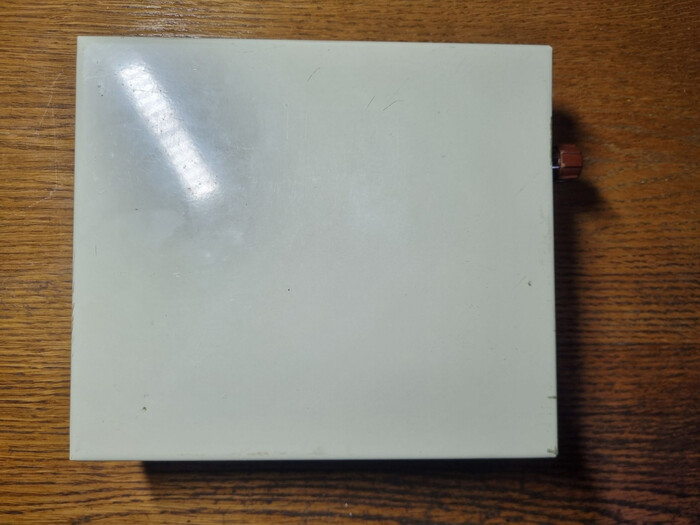

Представляет он собой увесистую коробочку из листовой стали, покрашенную белой краской.

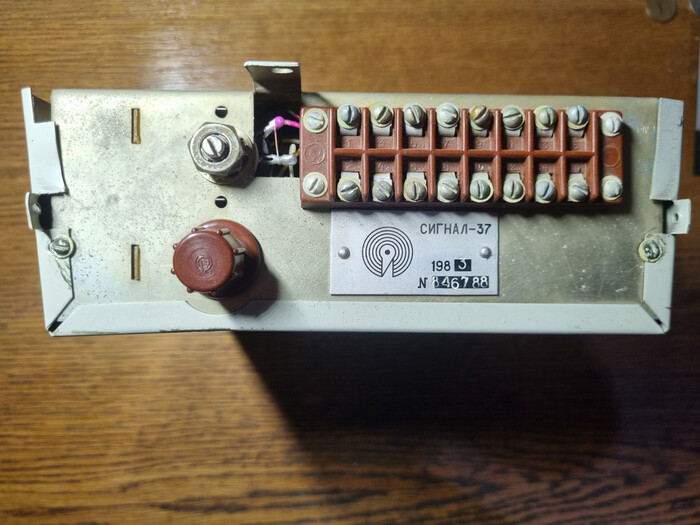

С торца клеммы для подключения и держатель предохранителя.
Изготовлен девайс в 1983 году, мой экземпляр новый с хранения, нигде не устанавливался и не работал. Качество изготовления немного топорное, но, понятное дело, на работоспособность это не влияет.

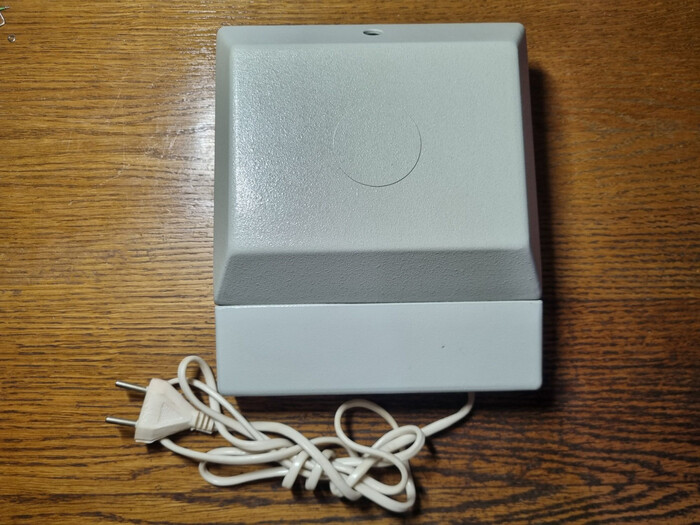

А вот более новый блок — «Сигнал-45».
Корпус на этот раз куда более сложной формы, литой, а не штампованный.

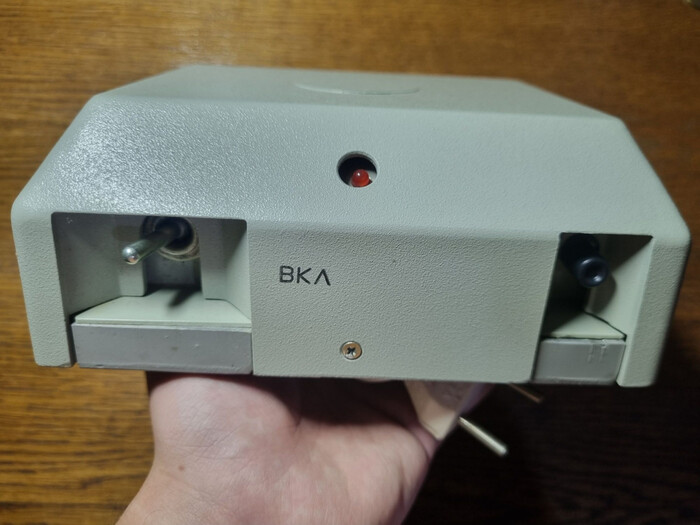

С торца тумблер питания, кнопка и светодиод работы. В прошлом экземпляре ничего такого не было, включать его предполагалось внешним выключателем.

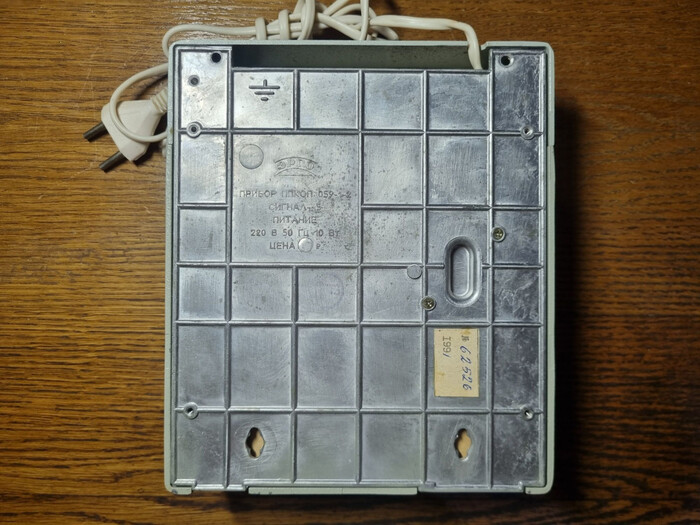

Обратная сторона. Экземпляр выпущен заметно позже, в 1991 году.

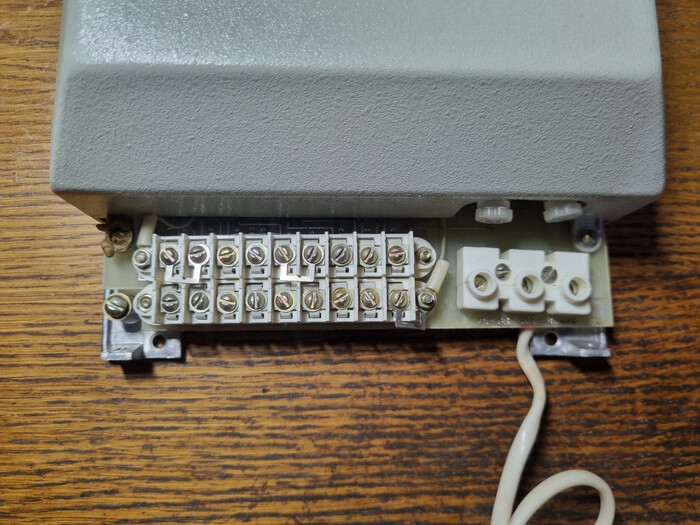

Клеммы теперь перекочевали под съёмную крышку.

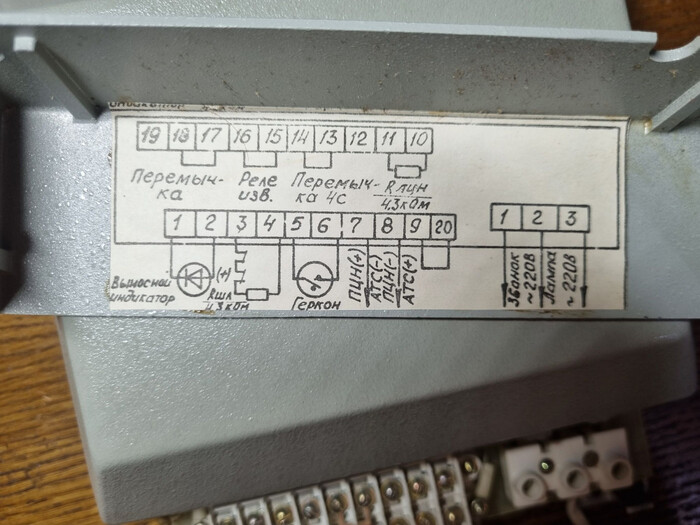

На обратной её стороне схема подключения.
❯ Внутренности
Само собой, не обойдёмся мы без того, чтобы заглянуть внутрь.
Первым на очереди будет старый блок.

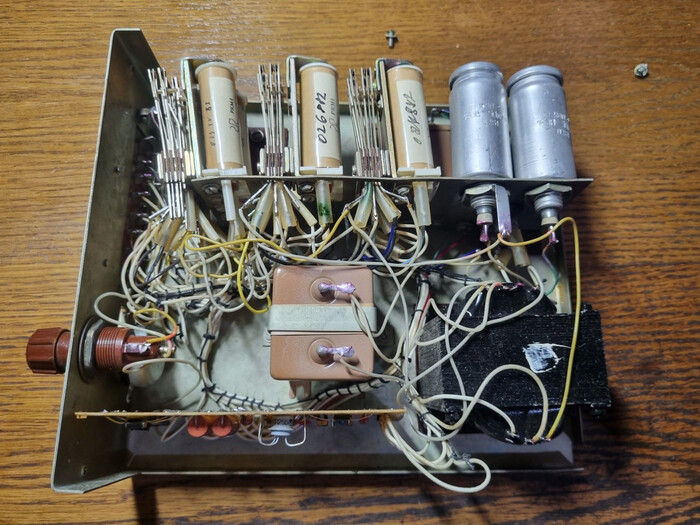

Несмотря на то, что он выпущен в середине восьмидесятых, элементная база и схемотехника взята прямиком из шестидесятых: металлобумажные конденсаторы, реле с открытыми контактами, германиевые транзисторы серии МП, генератор импульсов на тиратроне.

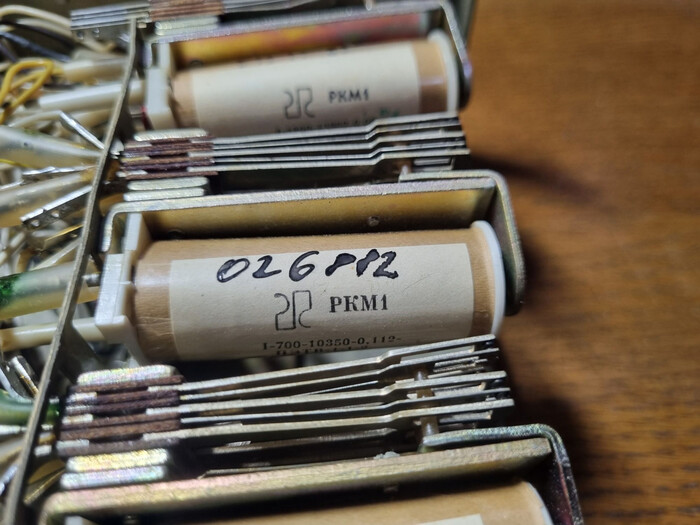

Реле РКМ1, очень популярные в технике сигнализации и связи. Контакты имеют напайки из технического серебра и зачастую становятся добычей драгметалльщиков.

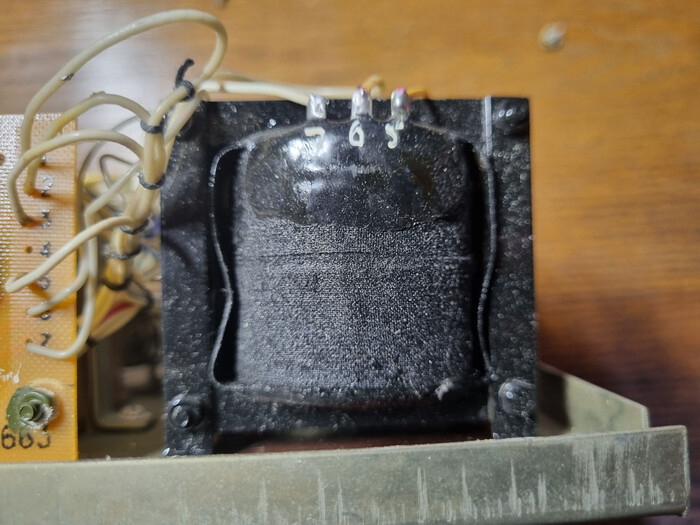

Трансформатор никакой маркировки не имеет.

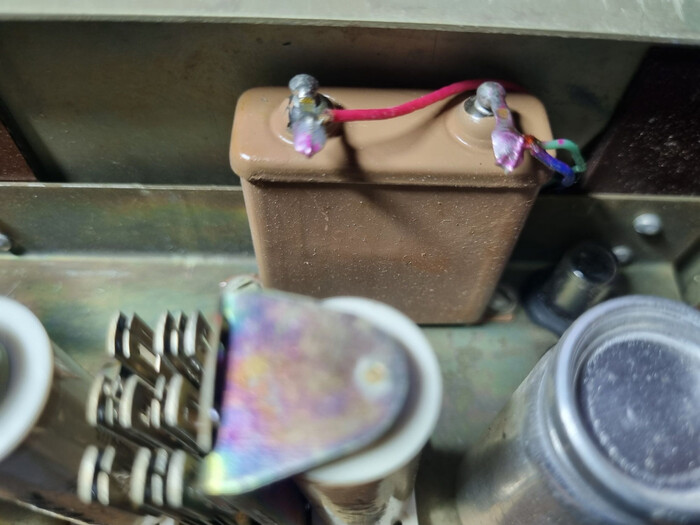

Парочка металлобумажных конденсаторов типа МБГО.

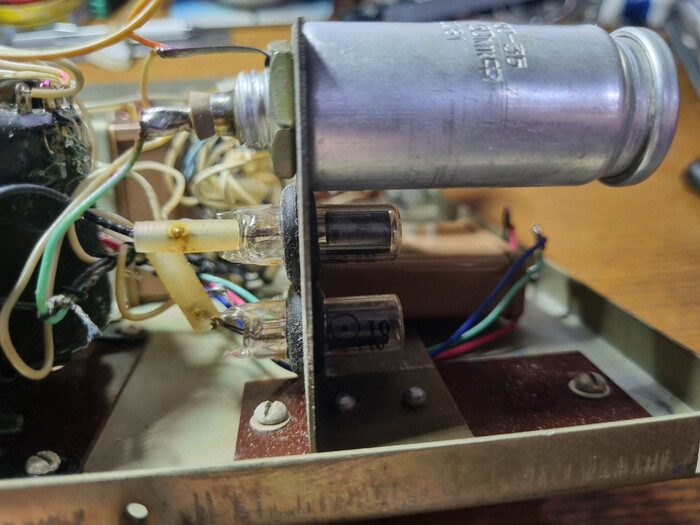

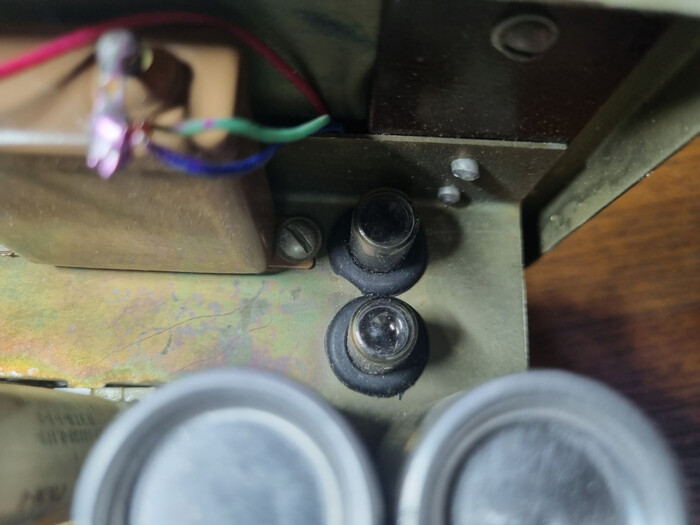

Те самые тиратроны. Один из них мигает сигнальной лампой, второй отвечает за выдержку времени перед включением звонка.
Это очень распространённые МТХ-90, широко известные по стробоскопам, сенсорным выключателям и многим другим поделкам.

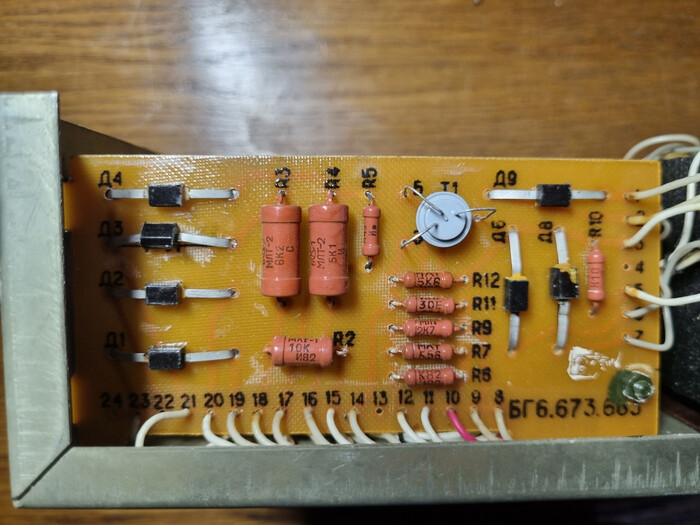

Плата управления.

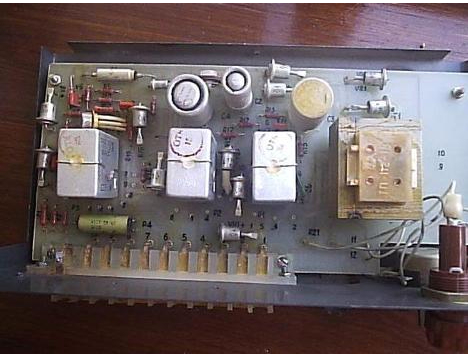

Существовали также более поздние приборы Сигнал-37М, построенные на более современной элементной базе. Релейных блоков тоже выпускалось большое количество, с незначительными отличиями по функциональности.
Разбираем второй девайс. Для этого надо открутить два винта под крышкой, закрывающей клеммы. Один из винтов был закрыт пломбой, но в моём экземпляре её кто-то отковырял. Как мне сказал тот, от кого достался девайс, в девяностые эти штуки были закуплены им в большом количестве как доноры запчастей для переделки в некие апистимуляторы для добычи пчелиного яда.

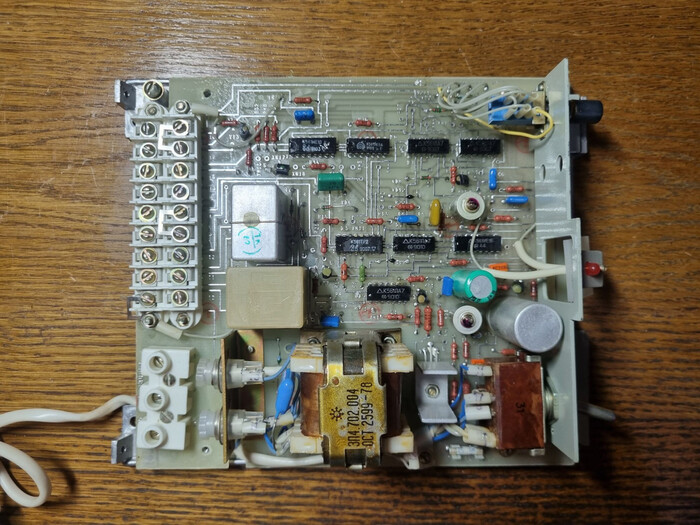

Внутри уже совершенно другая начинка: устройство построено на микросхемах 561 серии. Две релюхи тоже присутствуют, однако используются на этот раз не для контроля, а для управления звонком и сигнальной лампой. Качество изготовления тоже порадовало. Несмотря на то, что этот прибор чисто бытового назначения (встречал упоминания, что предназначался он для охраны квартир), сделан он очень достойно и до сих пор исправен.
❯ Извещатели и датчики
Теперь разберёмся с тем, что же вообще предполагалось к ним подключать.
Первыми на очереди идут самые очевидные типы: герконы, концевики и прочие датчики открытия, работающие на разрыв. Точно такие же используются и сейчас, за столько лет не изменилось решительно ничего.
Далее на очереди всякая древняя экзотика.

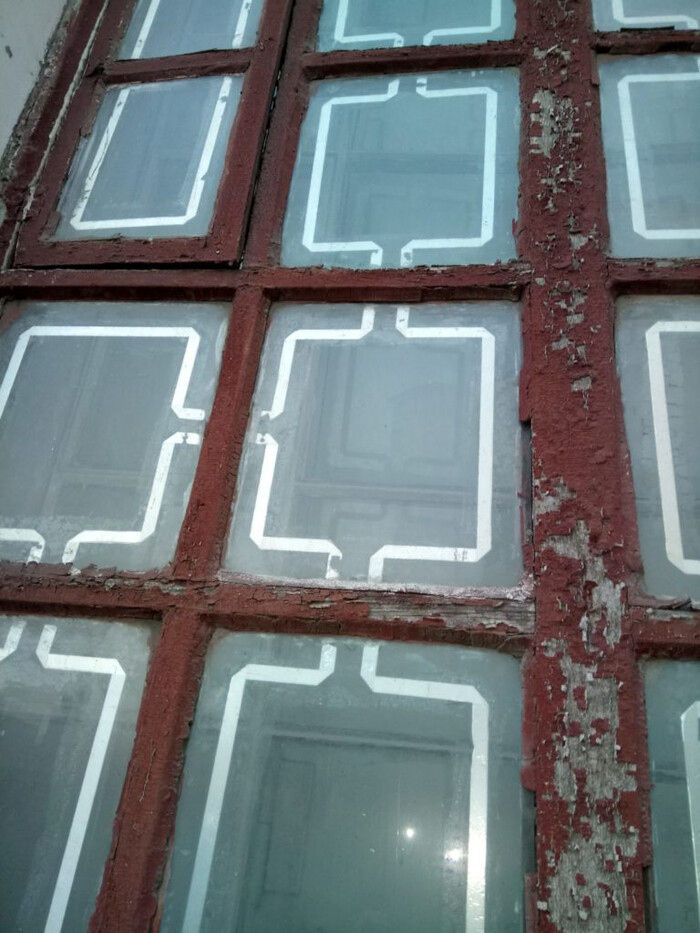

Например, извещатели типа «Фольга», «Фольга-С», «Провод». Принцип действия, думаю, очевиден: при разрушении защищаемой конструкции шлейф сигнализации разрывается, что приводит к её срабатыванию. Сейчас такие методы защиты практически не встречаются.

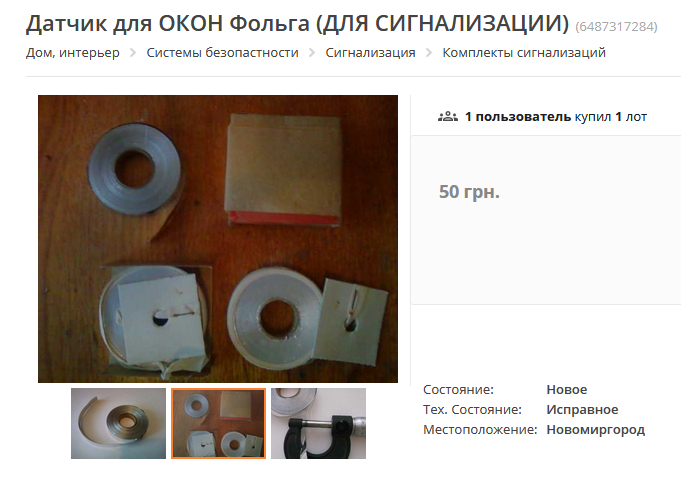

Существовали даже специальные рулоны узкой фольги, предназначенные именно для использования в качестве охранных извещателей.

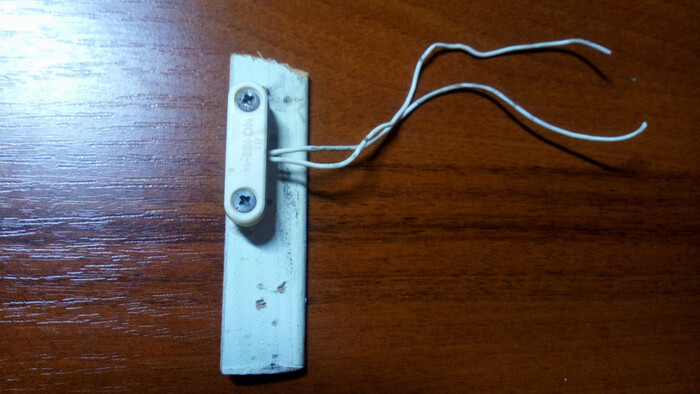

А вот другой вариант извещателя о разбитии стекла: датчик инерционный магнитоконтактный (ДИМК). Внутри этой коробочки находится геркон и постоянный магнит на подпружиненной пластине. При ударе магнит отскакивает, геркон размыкается, что приводит к срабатыванию сигнализации.
Извещатели такого типа — редкостное зло: как показала практика, злоумышленнику было достаточно прожарить его в месте установки газовой горелкой, чтобы пластик подплавился, магнит залип и сигнализация не сработала уже никогда. Из-за этого в начале нулевых они были запрещены к установке.
Фото из объявления с Avito
Несмотря на то, что такие приборы использовались обычно в составе систем охранной, а не пожарной сигнализации, существовало несколько тепловых извещателей (для дымовых были нужны уже специальные приборы), которые можно было к ним подключить.

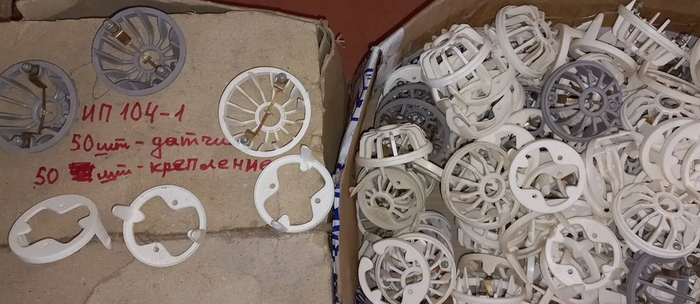

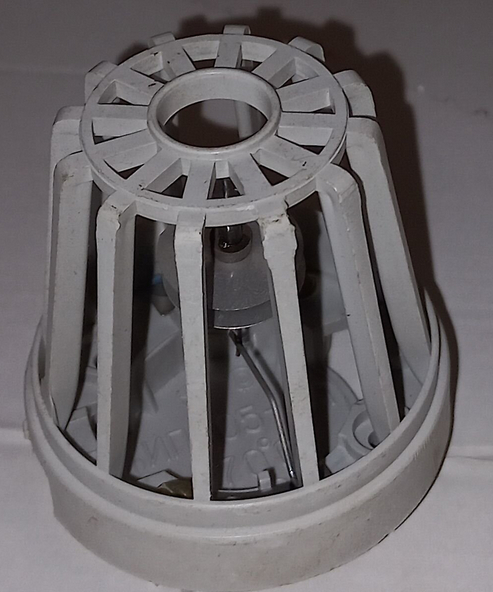

К примеру, вот это ИП104-2/1. Принцип его действия максимально простой: внутри находятся просто две проволочки, соединённые легкоплавким припоем. Само собой, этот датчик одноразовый и после срабатывания подлежит замене вместе со всей начинкой защищаемого помещения.
Фото из объявления с Avito

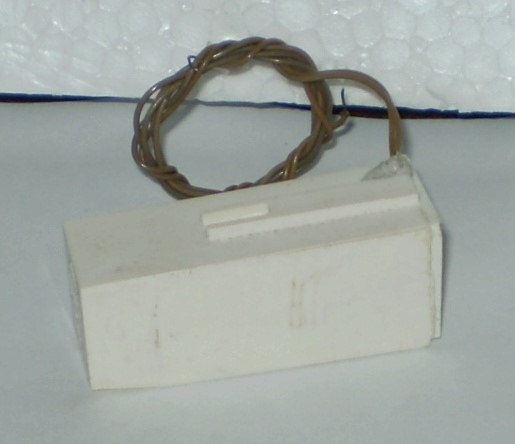

А это более совершенный экземпляр: ИП105-2/1.
На этот раз он устроен интереснее: внутри него находится геркон (ну, собственно, все охранные извещатели той эпохи так или иначе построены вокруг них) с постоянным магнитом. В обычном состоянии геркон под его действием замкнут. При повышении температуры в защищаемом помещении магнитный поток ослабевает и контакты размыкаются.

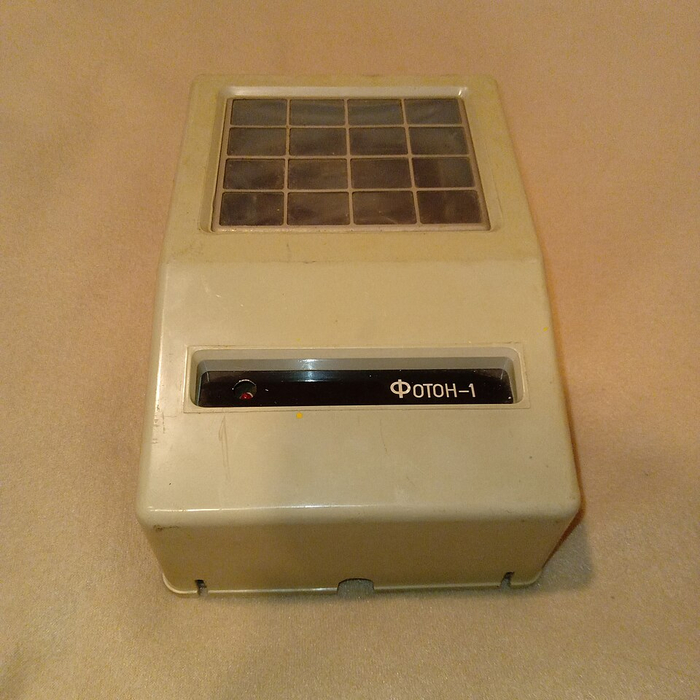

Датчики движения в те годы тоже существовали, хотя и были некоторой экзотикой и встречались не слишком часто. Вот, к примеру, «Фотон-1» из восьмидесятых. Если вдруг мне попадётся такой экземпляр, напишу о нём отдельно.
❯ Оповещатели
Перейдём к тому, что, думаю, видели (а, может, и слышали в работе) практически все: к приборам оповещения, подключавшимся к данным блокам.
«Традиционным» вариантом был светильник ПСХ-75.

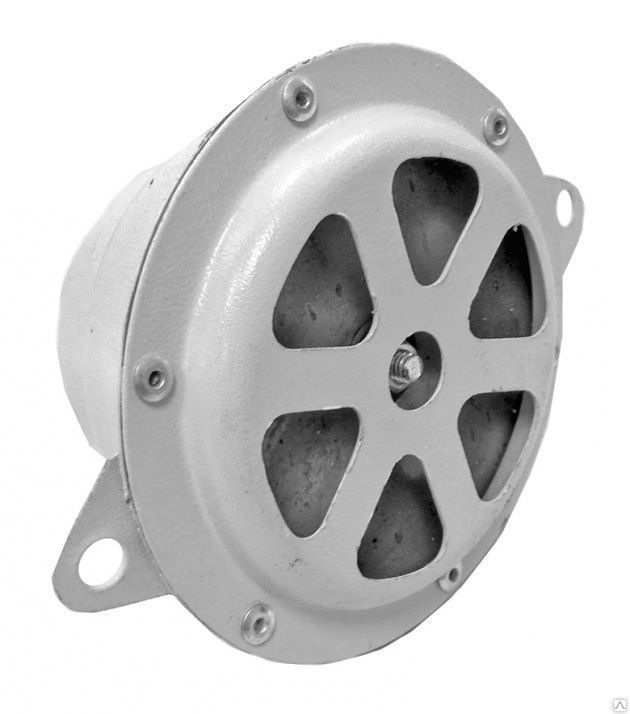

А это сирена сигнальная СС-1, использующаяся в качестве звукового оповещателя.
В этих же целях мог использоваться и знакомый каждому школьнику звонок МЗ-1. Если вдруг увидите такой на внешней стене здания, то, скорее всего, это как раз часть такой сигнализации.

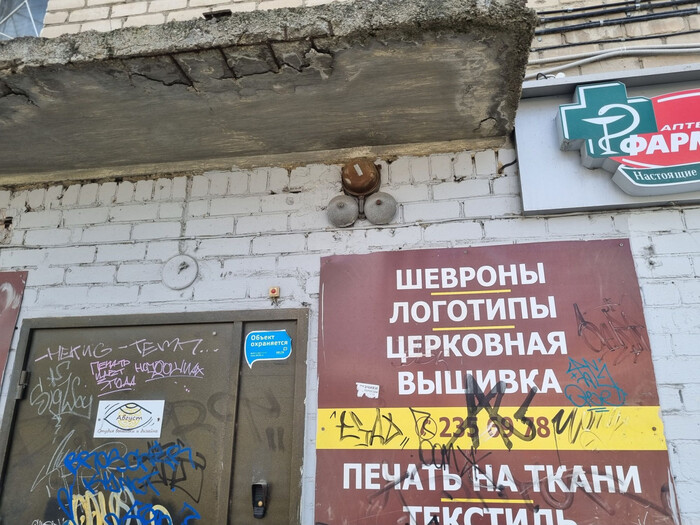

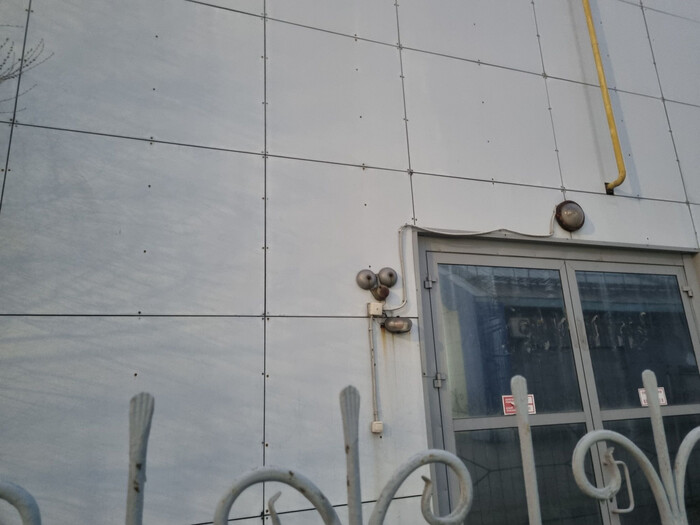

На стене котельной торгового центра нашёл сразу и звонок, и такой светильник. Впрочем, вряд ли это что-то охранное, скорее всего, либо сигнализация неисправности, либо извещатель горючих и токсичных газов.

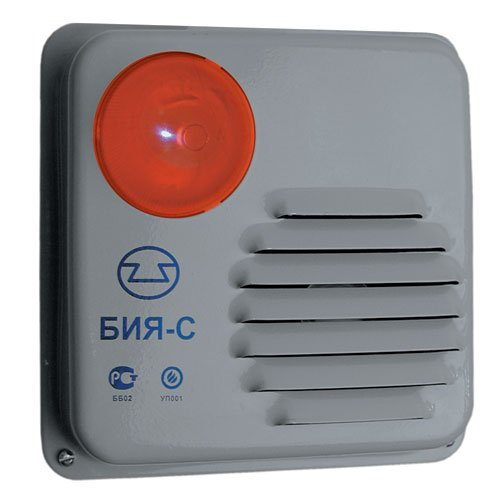

БИЯ-С. Выпускается с незапамятных времён (чуть ли не с конца восьмидесятых) до наших дней. Внутри коробочки находится сигнальная лампа и уже знакомая сирена СС-1.
А это те самые ящики, всё ещё встречающиеся на стенах домов: УСС-1. Понятия не имею, как это расшифровывается, вероятно, «устройство светозвуковой сигнализации».
Существовало их несколько разных типов: со звонком МЗ-1, с сиреной СС-1, с электронной пищалкой (версии разные, суть одна).

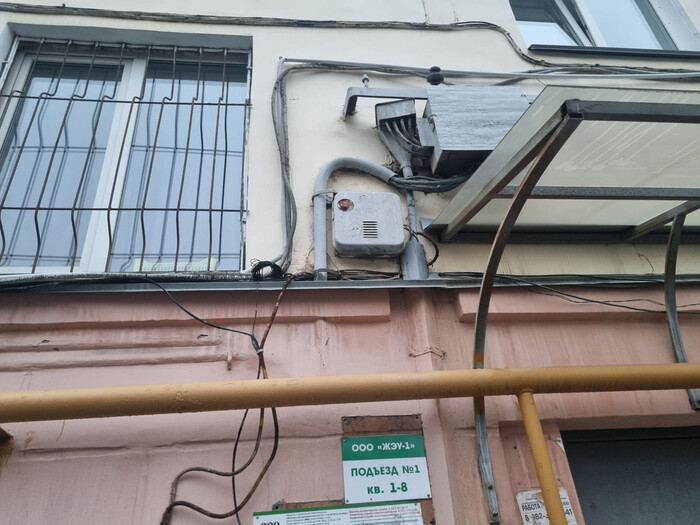

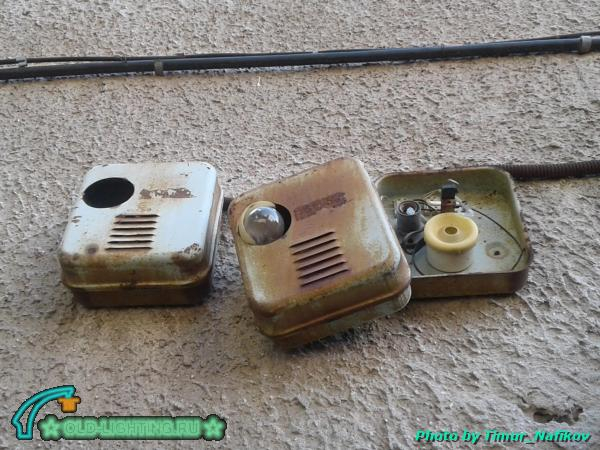

Остатки подобного оповещателя на каком-то доме в Екатеринбурге.
❯ Как работают эти системы
Наконец, разберёмся, как же работают такие сигнализации и как ими пользоваться. В целом принцип у всех был весьма схожий.
Итак, перед выходом из защищаемого помещения надо включить сигнализацию. Лампа при этом начнёт мигать. Далее дверь закрывалась, шлейф соединялся и прибор переходил в рабочий режим. При открытии двери лампа снова начинала мигать, а через определённое время включался звонок. При этом также замыкался контакт выхода на центральный пульт.
Вот так это работало (экземпляр на видео сильно древнее, но алгоритм тот же).
❯ Так что же в итоге?
Несмотря на то, что большинство таких блоков (если они не пострадали от рук вандалов) всё ещё исправны и отлично работают, особого смысла в их использовании нет. Эти устройства поддерживают всего один шлейф, давно исключены из всех возможных перечней сертифицированных средств сигнализации и не имеют никаких средств идентификации. Так что использовать такое теперь можно либо в коллекции советской техники, либо для охраны незначительных объектов типа гаража, либо в качестве игрушки.
Также у «традиционной» такой системы имелся недостаток, что нельзя просто так зайти и снять объект с охраны, необходимо было уведомлять об этом центральный пульт. На практике это приводило к тому, что, забыв что-то в закрытом помещении, можно было попрощаться с этим предметом до следующего снятия, поскольку попытка открыть дверь и зайти приведёт к немедленному срабатыванию и вызову охраны.
Также от меня отдельная благодарность Косте «Stone_Shop10» за предоставленный на обзор прибор старого образца.
Такие дела.
