ETCDema

Сделал модель муфты разбрызгивателя для посудомойки NEFF (но вроде такой же стоит на Siemens и Bosch) так как у меня муфта начала рассыпаться со временем и вариант с добавлением уплотнителей не сработает.

Печатать нужно пластиком, который не будет разрушаться из-за моющих средств и выдерживать температуру до 100℃. Я использовал чистый полипропилен (PP) - у него достаточная химическая стойкость, он не теряет форму при нагреве.

PETG и PLA пластики категорически не подходят для этой детали.

Размеры модели не учитывают усадку. PP пластик даёт ощутимую усадку, поэтому если вы ещё не делали калибровку, её нужно выполнить перед печатью муфты. Для этого я печатал простую коробку 100×100×10 мм, а потом корректировал настройки Orca перед нарезкой модели.

Скорее всего в муфту будет попадать вода т.к. сделать полностью герметичную деталь не получится. Для решения этой проблемы нужно печатать с заполнением 15% и шаблоном "Переходный зигзаг", а потом просверлить в нижней части отверстие диаметром ~4мм - попавшая вода будет хорошо сливаться.

Работает без проблем больше месяца, посмотрю сколько проживет.

Бесплатно можно забрать с cults3d

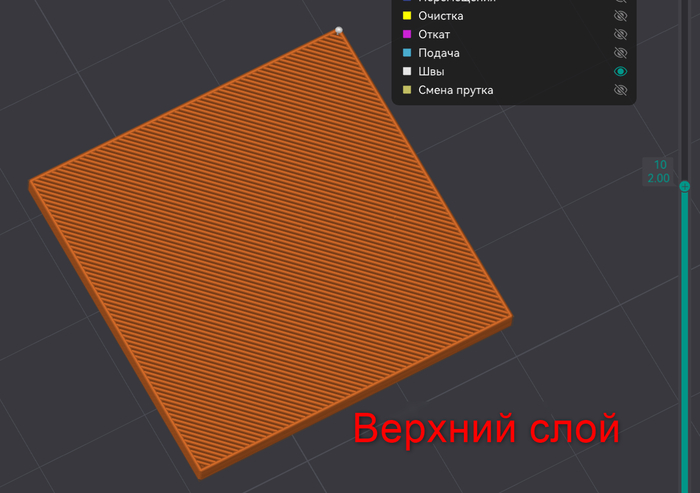

У описанного способа ряд проблем:

• Сплошное заполнение

• Верхний слой это не оболочка и невозможно использовать настройки для оболочки

• Невозможно сделать один периметр на верхнем слое

• Нельзя использовать разглаживание

Есть способ проще и без этих недостатков:

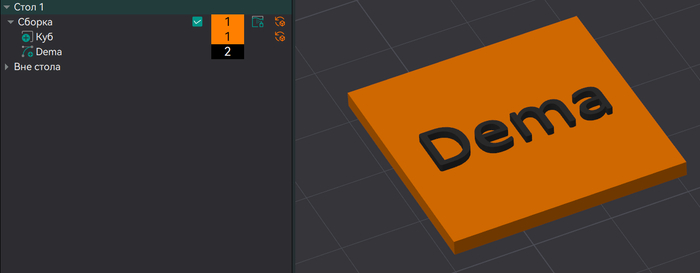

1. Разделяем модель и полученные части объединяем в сборку:

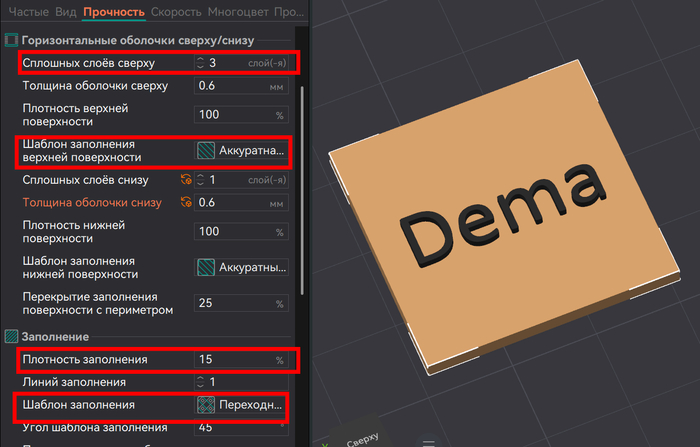

2. Делаем нужные настройки у основания и надписи:

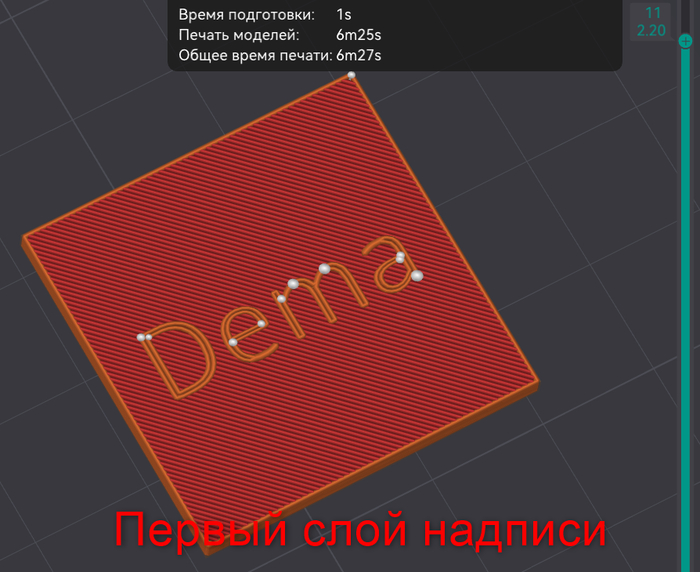

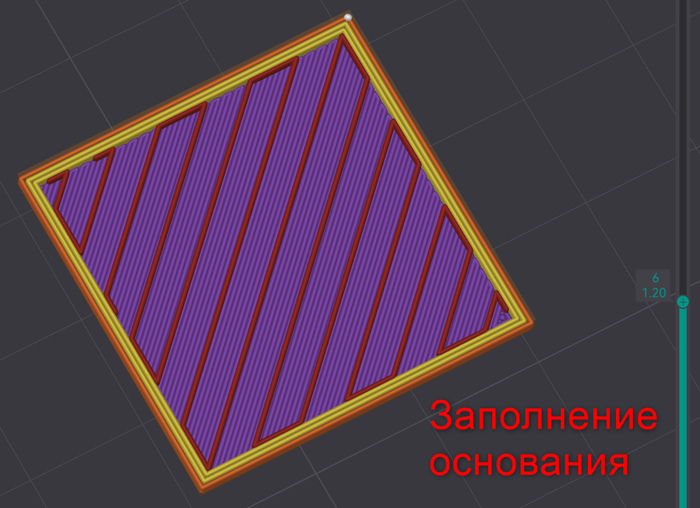

3. Нарезаем и получаем нужное:
