ОСУП (Основная система уравнивания потенциалов) — это комплекс защитных мер в электрике, соединяющий все металлические части здания с главной заземляющей шиной (ГЗШ) для предотвращения поражения током.
Пример, как подключены металлические трубы к шине ОСУП после капремонта многоквартирного дома.
Чтобы проверить нормально открытый контакт, нужно его активировать, то есть нажать. Только тогда станет ясно, замкнулся он или нет. Исправен он, или нет.
НЗ+НО+индикация
А в нормально закрытых контактах через сам контакт постоянно протекает ток, принимая участие в работе схемы. Если нажать на кнопку с нормально закрытыми контактами, она разомкнется. То же самое произойдет, если эти контакты будут неисправны – схема просто-напросто не будет работать. Иными словами, НЗ контакты сами себя проверяют, чего не скажешь о НО контактах.
Иногда происходит путаница в понятиях НЗ и НО применительно к принципам работы конкретных устройств. Например, тепловые реле. В нормальном состоянии НЗ контакт у него замкнут (так же, как у кнопки «Аварийный СТОП»). Контакт размыкается, когда ток через тепловое реле превышает допустимый. И на схемах эти контакты обозначают как нормально замкнутые. Тут всё понятно.
Путаница начинается, когда заходит речь о мотор-автоматах и защитных автоматах. В НОРМАЛЬНОМ состоянии все контакты, в том числе и контакт тепловой цепи у него разомкнуты. Однако, в РАБОЧЕМ состоянии все контакты у него замкнуты, иначе схема не будет работать. Но на схемах все контакты обозначают именно в НОРМАЛЬНОМ состоянии, то есть разомкнутые.
Ясно, чтобы параллельно (одновременно) работали несколько НЗ контактов, их надо включить последовательно. А несколько НО – параллельно. К слову, иногда встречаются и НО аварийные кнопки. Через них в случае аварии подаётся питание на реле с НЗ контактами. Не рекомендую.
Какая ошибка на схеме, кто первый напишет?
На объекте закупили оборудование в химчистку. По ТЗ поставщиков, наши проектировщики выполнили ВРУ с 5-ти проводной системой, согласно ПУЭ все группы защищенные либо ДИФом, либо последов.соединением УЗО и АВ. Все бы хорошо, но одна машина на вводе имеет только зажимы L1, L2, L3 и PE. Наладчики от поставщиков просто отвели в сторону и заизолировали жилу N.

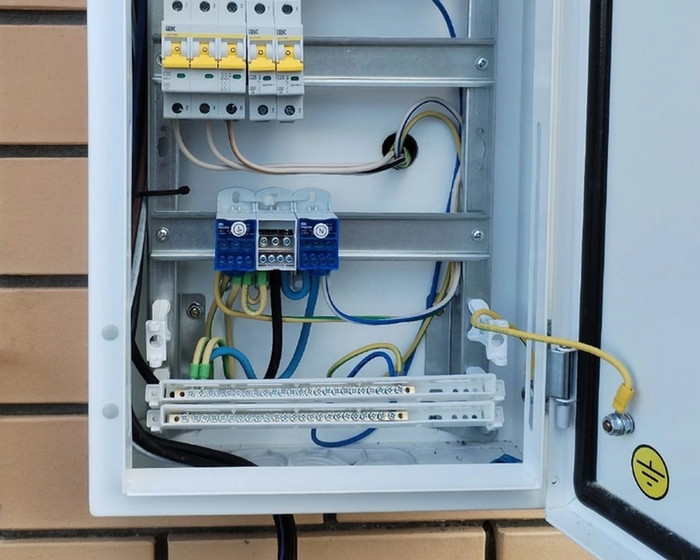

От Администратора: картинка просто в тему, для внимания, как пример 5-проводной системы.
Мы подали напряжение - все хорошо, но когда наладчики на ночь отключили ВН на панели машины - сработало УЗО в нашем ВРУ. Начали разбираться. Наладчики гнут свою линию, что тип УЗО не тот или ваще диф.защита не нужна, типо машина с разделительным трансом итд, итп. Гарантийное письмо за безопасность персонала тоже не пишут.
Перерыл инфу про всякие системы и подключения УЗО, но не могу понять.
Может быть у кого есть опыт подключения таких агрегатов и их защиты и главное объяснить в какой нормативке и к чему это привязать.
Заранее Спасибо.
Вопрос от подписчика.
От Администратора: картинка просто в тему, для внимания, как пример 5-проводной системы.
Моё мнение: на этой линии УЗО не нужно.
А ответственность за безопасность брать не хотят, это логично)
Самое интересное что он уже 4 месяца горит, да никак не выгорит 😅
В этой ситуации не поможет никакой предохранитель или автомат - ведь ток при этом мизерный. Речь не про конкретный контакт в этом видео, а вообще про подобные "светодиоды".
И самое печальное - если щиток будет захламлён, или рядом с таким "светодиодом" будет находиться легковоспламеняемый материал - пожар гарантирован.
Есть ещё УЗДП, но его эффективность в данной ситуации под вопросом.
Автор - Ильназ Набиуллин, г.Уфа.
Семья купила новую люстру и решила её повесть на место. Лето жара, муж в трусах встал на деревянный стул, выключил выключатель, а он разрывал ноль а не фазу, за два провода одновременно не хватался. Снял старую люстру и приступил к монтажу новой.
Но когда снимал старую люстру, намусорил. Жена тут же взяла мокрую тряпку и протёрла полы. Мужик работал с поднятыми в верх руками и что то там у него из трусов слегка показалось. Его супруга решила по этому поводу пошутить. Стоя на мокром полу, мокрой тряпкой замкнула цепь на его хозяйство. Мужик вместе с люстрой грохнулся об пол.
Не знаю анекдот или правда, но такую историю слышал.
Не шутите так. И проверяйте отсутствие напряжения. Жаль, что в школе этому не учат.
Как исключить вероятность возгорания распределительных коробок, розеток и выключателей?Ответ: связкой термореле и независимого расцепителя!
Смотрите в видео, как это работает:
Фазный контакт независимого расцепителя подключаем сразу напрямую на выход из автоматического выключателя, а управляющую нейтраль добавляем к кабелю через распределительные коробки и до розеток/выключателей включительно, соединяюсь в каждом месте с термореле, например, ksd-01f, ksd9700...
Исходя из особенностей эксплуатации помещения - подбираем термореле с соответствующей тепловой характеристикой срабатывания, в диапазоне от 40 и более градусов Цельсия.
Автор - Константин Семыкин.
От Администратора: Разумеется, ставить в каждой коробке подобное термореле будет сложно, ненадёжно и накладно. Однако, идея (разумеется, не новая) заслуживает внимания, чтобы обеспечить безопасность и защиту от перегрева в самых важных местах.
Стоит учитывать, что эта схема лишь отключает напряжение, но предотвращать или тушить пожар не умеет.
Примерно, как реле напряжения - лишь отключает питание, но от обрыва нуля защитить не может. Вопреки сказкам маркетологов.
Кстати, подобные термореле установлены в модульных огнетушителях, которые не только могут отключать питание, но ещё и пожар тушат!
Сейчас будете смеяться. Сижу дома за компом, никого не трогаю и начинаю чувствовать слабый запах. Пять минут себя уговариваю, что мне показалось, что носки воняют, что рак мозка дает наводку на обонятельные центры. Потом иду по квартире, вроде ничего нет, открываю дверь в сортир а там дым. Я кинулся вниз, к соседям, бегом в их сортир (он под моим) - ничего. У соседей за стенкой тоже всё ок.
Я назад, а у меня в сортире из стыка канализационных чугуневых труб бьет пламя. Струя с карандаш.
Фото не сделал, вот вам ии генерация.
Вызвали пожарников, приехали быстро. Я стою водой стену поливаю Пожарник смотрит, я говорит за 15 лет работы такого не видел. Я говорю там наверно что-то горит, подлые детишки что-то в трубу с чердака бросили и оно горит в районе стыка. Ну они трубу пролили с чердака, вроде все.
А через месяц история повторилась. И оказалось, что на чердаке сетка рабица лежит, касается трубы и на нее каким-то образом иногда фаза попадает. И у меня в сортире на стыке труб где сопротивление просто дуга горит как от сварки. Сетка аж красная была и непонятно, как чердак не загорелся.
Электрик пришел, сетку от трубы отодвинул но и все.
Откуда там фаза была так и осталось непонятным...
Андрей Матвеевский, коммент к статье Почему электрик-одиночка всегда на грани. Горькая правда о работе на себя.
От Админа: вот так может сгореть квартира от электрического тока, даже если все автоматы в щитке выключены и вся проводка новая)
В туалете может быть дерево, бумага, пластик, деревянные двери. Плюс хорошая тяга.
Плюс один в копилку тревожностей вам.
В двухпроводных сетях установка УЗО повышает электробезопасность, но следует учитывать некоторые особенности работы УЗО в цепях без защитного проводника. Точка.
Что здесь непонятно и требует длительного обсуждения?
Но противники ВДТ и АВДТ не уймутся.
В качестве резюме по аргументам секты "Анти-УЗО ":
1. "Специалисты" и "уверенные пользователи" воспринимают требования нормативной документации как личное оскорбление.
2. Нормативная документация им не указ, что неудивительно, поскольку дилетантам она, действительно, без надобности. Дилетанты усиленно пытаются доказать, что это "лишь рекомендация".
3. Нормативная документация - коммерческое средство продвижения разнообразных устройств, обеспечивающих безопасность в электроустановках. Это реклама, которую придумали недобросовестные составители НТД, которые лично обогащаются от продаж УДТ, которые они не производят. Имеем почти раскрытый всемирный заговор по ограблению населения путём продаж УЗО и прочих УЗДП и РН.
Аргументы помельче:
4. У меня щит маленький, а большой не нужен. УЗО не влезет.
5. УЗО - дорого. Само собой, УЗО ведь приходится покупать один раз в неделю.
6. Нахрена всё это? Раньше никаких УЗО не было. И сейчас они не нужны.
7. Меняю лампочки при выключенной люстре. УЗО не нужно. Случайно прикоснуться к корпусу люстры невозможно. И т.д. и т.п.
8. Я столько раз отправлял тёщу с мокрой тряпкой протирать люстру и ничего! Дайте тёще шанс! А вы ещё и УЗО хотите туда поставить.
9. Если УЗО сработало, то это ложное срабатывание. Всегда! Это раздражает.
10. И т.д. и т.п. Если задаться целью собрать всю ахинею из комментариев в одном месте, то получится многотомный гигантский фолиант.
Так и живём. :))
