Серия «Ювелирка»

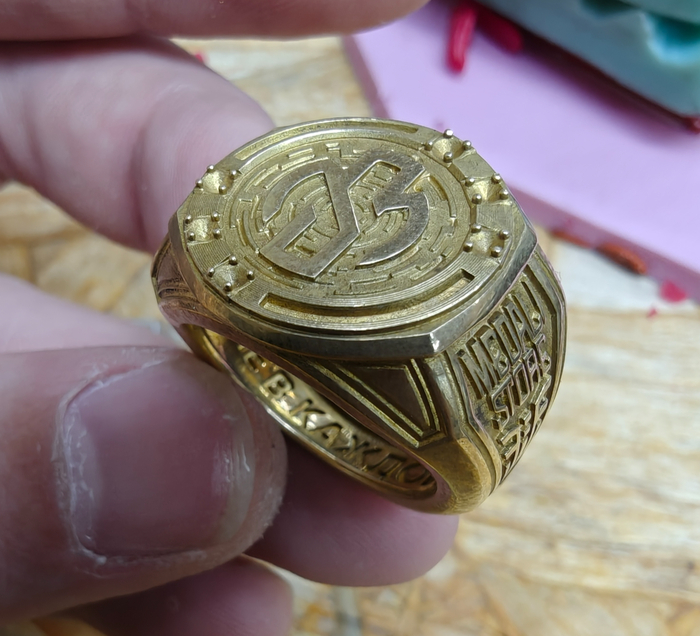

И так показываю промежуточный вариант, потому что, заказано оборудование для закрепи камней и сами камни будет казатся что проект заброщен, только для этого все и делается

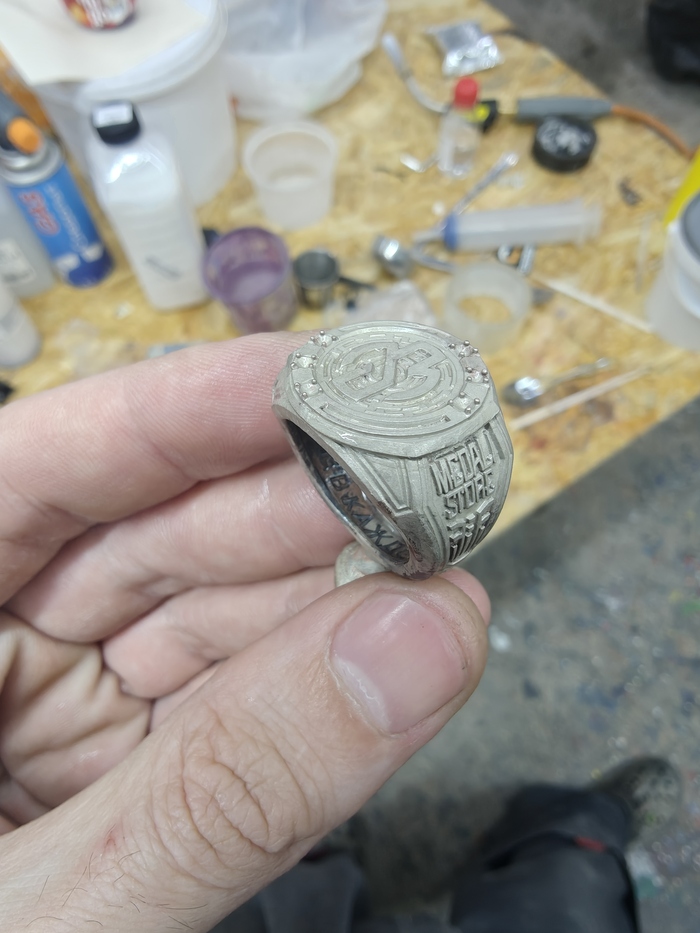

Опока температурой была 450° но когда я её достал с печи така все подготовил она скорее всего упала градусов до 400-380, для латуни нейзельбера это норм ещё много зависит от масивности самого изделия, так это уже тонкости.

Так вот температура литья латуни 980°, а нейзельбера уже 1125° но кретическая температура опоки при литье что-то в районе 250°, так что это ещё с запасом.

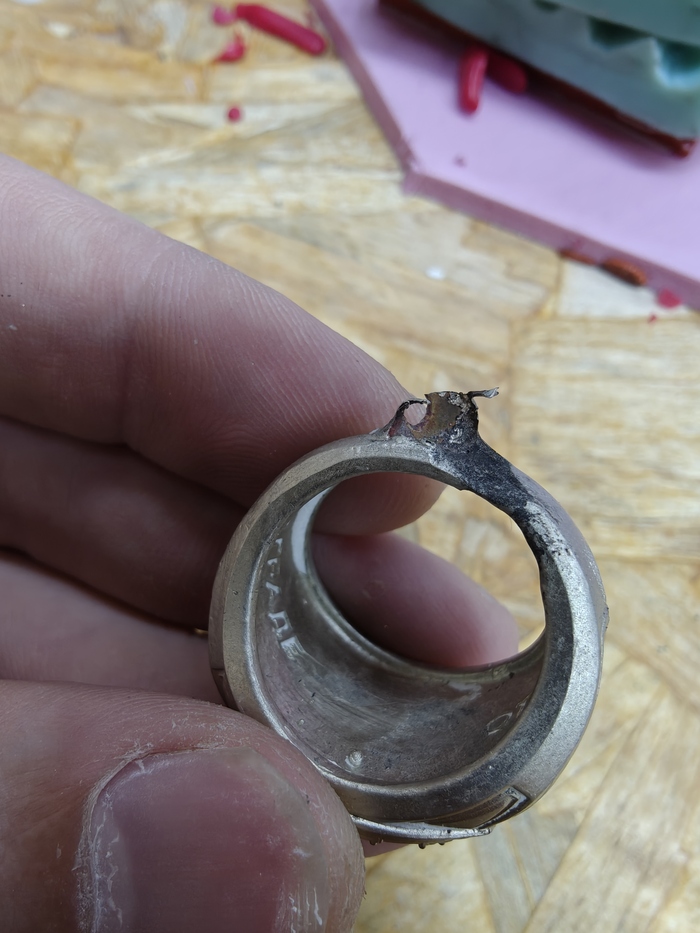

Бывают разные причины неудачных проливок, например очень горячая опока, или очень холодная, но такое случается редко, чаще у меня случается такое что я не правильно рассчитываю количество метала и получается такое, буквально 2гр не хватило, но я не отчаеваюсь и продолжаю работать.

Ещё есть такой закон что вторичный метал использовать возможно но не желательно или же с новым металом 40% вторички закидывать в новый сплай, какие дефекты вторички это окалина, и под окаленой выходит на поверхность медь красными пятнами которые можно убрать или механически или лимонной кислотой, ещё есть способ азотной кислотой но это очень опасно и не реконемдую.

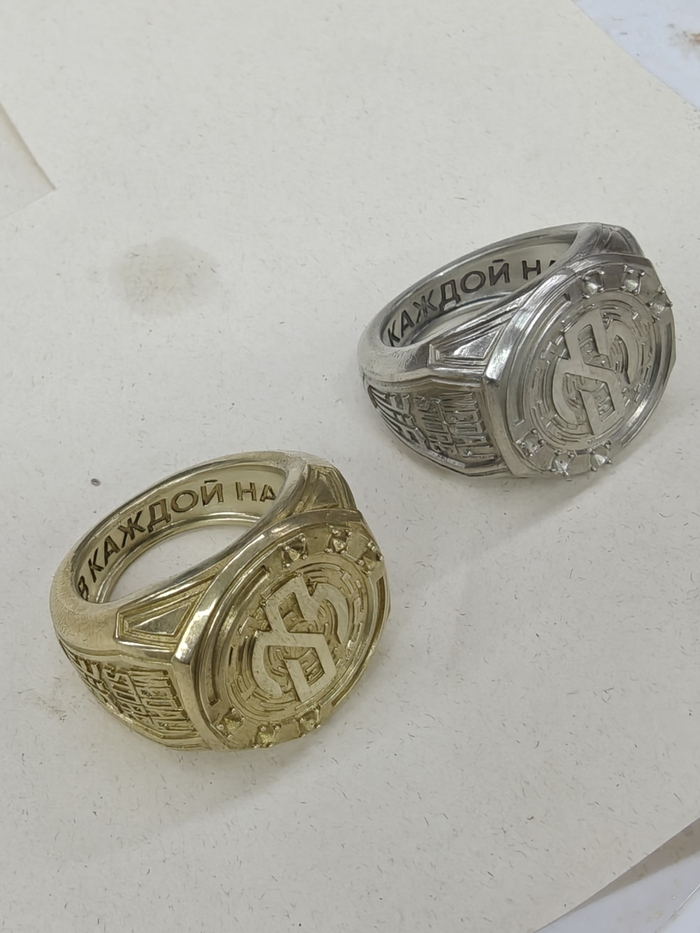

И вот результат опять же напомню промежуточный, потому что ещё будет чернение, закрепка камней и эмаль с полировкой.

Так что подписывайтесь следите за развитием событий

Так же будет розыгрыш в тг канале кольцо из серебра жду вас участников очень мало шансы выиграть 99% 😁

А так же скидуйтесь монетками пикабушными если хотите выразить респект

Как обычно начинается все с идеи)

Вот когда хочется чего-то необычного и при этом ты умеешь немного в 3D получается такое, ну пляс минус, потом печать часов 5 и готово

Отрисовал литники и распечатал все вместе, как выставлял потдержки уж рассказывать не буду мне кажется что 3D принтер уже есть в каждом доме, возможно не фотополимерный но суть у них одна.

И так как же я создаю опалубку, тут все просто замеряю все разметы с запасом по сантиметру со всех сторон, рисую опалубку в той же программе, и отправляю на резку, матерьял использую 2мм Акрил, потом все собираю и проклеиваю стыки

После склеивания делаю бортик из скоча на пару сантиметров вверх, размешиваю силикон и в дегозатор, пузырики конечно есть но они обычно уходят, так как залил я это все сегодня покажу как это выглядит завтра.

Этот крестик планируется сделать из серебра, и камешки будут муассаниты заливаться будет прям с камнями поэтому результат может быть не предсказуемый очень редко так делаю но вот хочется попробовать.

Так что подписывайтесь следите за развитием событий)

Так же можете подписаться на тг канал скоро там будет розегрыш

А ещё можете подкидывать монетки от пикабу для помощи в продвижении)

Как-то давно купил себе PlayStation 4 и скачал игру Battlefield 1 так вот там есть очень сложная пасхалка которую я проходил по гайду часов 16 так вот когда проходишь эту пасхалку выдаётся револьвер и жетон именно этот, так вот мой друг который умеет рисовать в 3D програмах нарисовал мне этот жетон ну и обратную сторону я попросил нарисовать с другого жетона той же игры.

Ну а дальше все как всегда 3D модель отправилась на печать только вот в этот раз это была не формовка в силикон, пробовал новую технологию заказал печать сразу из воска, пачать выполнялась на принтере Solidscapе, можно загуглить и посмотреть что за технология.

По поводу веса, без малого 17гр и это достаточно комфортный брелок, на ключах смотрится прям очень хорошо.

И вот так выглядит готовый результат, мне нравится и это главное носить же его мне)

Всем спасибо за то что читаете мои посты если интересно у меня есть своя группа в тг можно приходить туда и смотреть что там) планирую туда выкладывать видео прям в момент работы)

Так же предлогайте, спрашивайте, будем делать то что предложите вы и розыгрывать это)

Ну что, вот очередной проект кольца, делать буду из латуни, возможно ещё одно будет из серебра но это не точно

И так, получили 3д модель, распечатали, осталось дело за малым😁

И так приделел к пластику литник, залил силикон и разрезал эту форму

Про разрезал отдельная история, так как я в этом деле ещё не шибко опытный режу как могу, а это не всегда получается правильно, к слову силикона было потрачено 150гр, это не много но все же, когда резал в голове картинка была понятная но когда лезвие скальпля коснулось резинки стало сразу не понятно как это резать, закрыл глаза и на угад погнал😁

И так из-за того что я резал форму не пойми как пролилась из воска она конечно не с первого раза, и очень много раз приходилось подрезать места в которые не заливался воск, но все пролилось, заформовал в опоку поставил на прокалку, завтра будем лить.

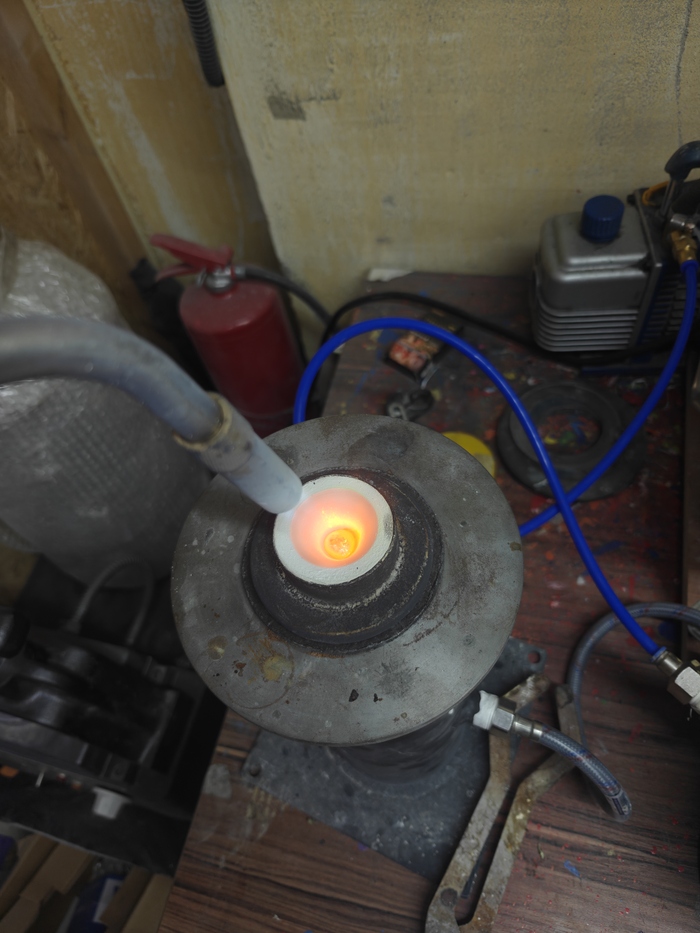

В прошлом посте написано немного о том что это за кольцо, а тут немного технического процесса, после того как зп кончился прокалочный цикл, вставляем опоку в вакуумный стакан

Начинаем плавить серебро, как оно расплавилась, включаем насос и заливаем метал в опоку, это все так просто)

После размываем опоку в воде и получаем такую отливку отризаем заливной литник и остальное по мелочи, срезать все оставшиеся литники и обработать все кольцо, закрепить камни и отполировать как следует, вот и весь секрет)

Я не ювелир и оборудования у меня недостаточно, что могу и как могу так и делаю, спасибо что следите за моим творчеством, а лучше предлогайте что можно нарисовать или присылайте 3D модель все остальное за мной сделаю в любом метале, Лауэтунь, Нейзельбер, Серебро, или Золото.

А самому креативному ещё и подарим то что сделал.

Всем, и снова здрасти, вот я и вернулся, переехал в новое место и начинаю работать, так что если есть идеи и предложения я только рад.

Что я тут затеял? Ну вот есть у меня подруга и ей очень хотелось кольцо, так вот я нарисовал и скоро буду исполнять в серебре, так что если хотите смотрите, наблюдайте)

Так же если есть желание заходите на мои ресурсы) а донаты если они будут помогут продвижению, всем спасибо всем до встречи)

Всем привет, и вот снова бусина на темляк из серебра

После отливки вот такой результат

Откусываем литники, отжигаем в растворе флюса

Потом все это отбеливаем в лимонной кислоте

Чернение изделия

Полировка, отмываю полировочную пасту в ультразвуковой ванне

Сплел такой темляк вроде не плохо получилось

спасибо за внимание)

Подписывайтесь на тг там много интересного https://t.me/RCMetal
