Итак, сегодня я решил затронуть очень сложную, но интересную тему. В ней я разобрался сам, используя официальные мануалы и статьи в которых написано про устройство, его питание и подключение к компьютеру. Все ссылки на источники будут ниже. (Примечание : данный текст теория.его не проверяли на настоящем аппарате. если вы будете подключать дисковод следуюя инструкциям из статьи, то делайте это на свой страх и риск! Автор не несет ответственности за чужой аппарат. Данная статья создана для ознакомления.)
Для удобства разделю все по главам :
1.Введение
2.Основные проблемы
3.Решение проблем
4.Разбор распиновки 50 пин
5.распиновка 34 пин
6.Переходник с 50 пин на 34 пин
7.Про питание
8.схема подключения переменного тока J4/P4
9.схема постоянного тока J5/P5
10.Про контакты J2/P2
11.Обслуживание оборудования
12.Как работать с устройством
13.Источники
1.Введение
Начнем с того, что когда начиналась эра персональных компьютеров, они были очень громоздкими, хранили мало данных и, чтобы что-то ввести приходилось использовать кучу перфокарт, и не факт что они запустятся из-за специфической конфигурации.
Когда объем перфокарт уже был мал для более требовательных задач, IBM стала придумывать как все таки расширить объем используемых носителей. Далее последовали разработки в 1967 и как многие знают, в 1971 был выпущен первый гибкий магнитный диск форматом 8 дюймов и емкостью всего 79 КБ. Этого вполне хватало для всех работ и задач. Но как же ее читали? А читали ее на специальных больших дисководах, которые могли прочитать не все дискеты.
Так вот, я хотел бы рассказать об одном из самых знаменитых и лучших дисководах.
Он называется Shugart SA850.
Он умел читать дискеты с двумя сторонами, и двойной плотности.
А что сейчас с ним? А сейчас такой агрегат найти очень трудно, да и стоимость будет крупная если даже он не в идеальном состоянии. Данный дисковод очень полезен при работе с дискетами 8" ведь он читает почти все форматы.

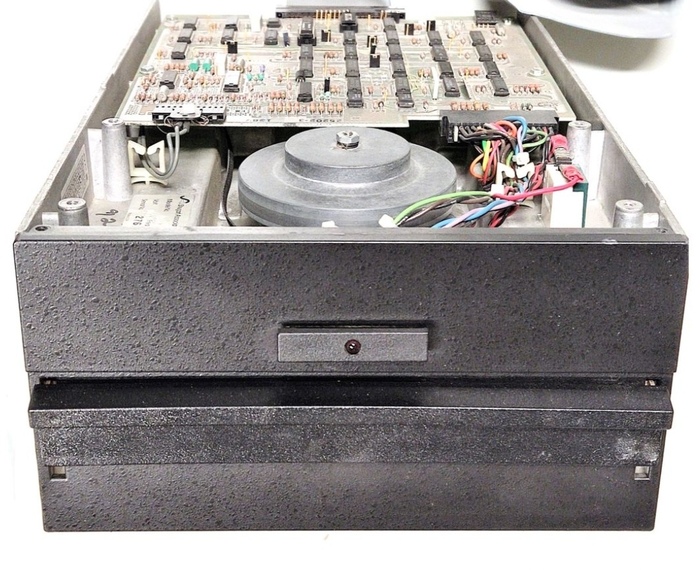

Это не Sugart SA850, но версии Shugart 800/801/850/851 похожи косметически между собой
2.Основные проблемы
Махина эта сложна тем, что она не подключается напрямую к компьютеру. Можно иметь специальные платы-контроллеры, которые в России очень тяжело найти, но это оборудование ценится точностью данных. В любом случае, если человек хочет только читать и записывать дискеты, ему не пригодится точность, ведь оцифровывается не архив.
Самое простое, что можно сделать, чтобы прочитать и записать данные, это спаять самому переходник. Можно изготовить плату и перенести туда распиновку, но если такой возможности нет, можно спаять готовый шлейф. А вот тут потребуется распиновка и пару материалов для изготовления.
Примечание для удобного поиска в мануале : в мануале разные разъемы указываются в таком виде : "J#/P#".
разъем данных носит номер J1/P1. J2/P2 - это в основном косметические или дополнительные функции. Например, если есть надобность постоянно закрывать дверцу в дисководе, на данном разъеме это можно подключить. Если же нужна индикация светодиода следует подключить определенные контакты, которые будут описаны ниже в другом разделе. J3/P3 это управление магнитными головками, но здесь не требуется какое либо подключение. J4/P4 это схема подключения переменного питания. J5/P5 это схема подключения постоянного питания. J6/P6 это управление шаговым двигателем, но здесь не требуется подключения.
Все распиновки есть в мануале на страницах 31-33.
3.Решение проблем
Какие потребуются материалы :
1. Слот Isa 8 bit. Это самый оптимальный вариант, ведь там проще всего укоротить разъем до 50 (можно оставить не укороченным если позволяет плата), да и продается данный разъем во многих местах (можно выпаять с платы если нет возможности купить). Слот понадобится для того чтобы искусственно сделать разъем 50 пин.

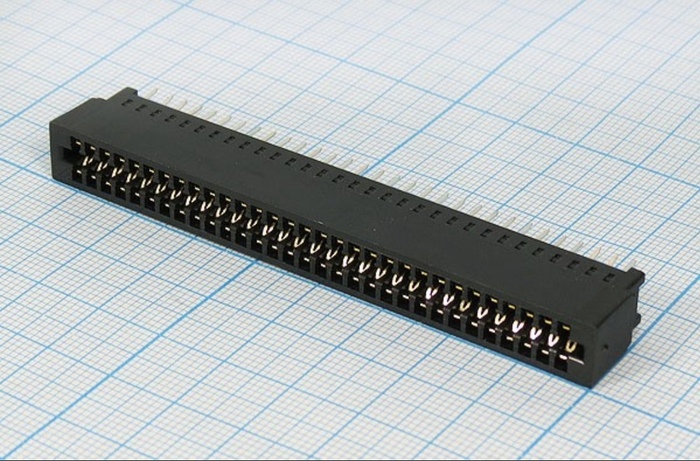

Название этого разъёма SL-62
2.Шлейф 34 пин подключаемый к материнской плате и к разъему дисковода 5,25". Он нужен для обычного подключения. (5.25 потому что в биосе надо будет выбрать дисковод как 1.2мб если он такой или ниже)

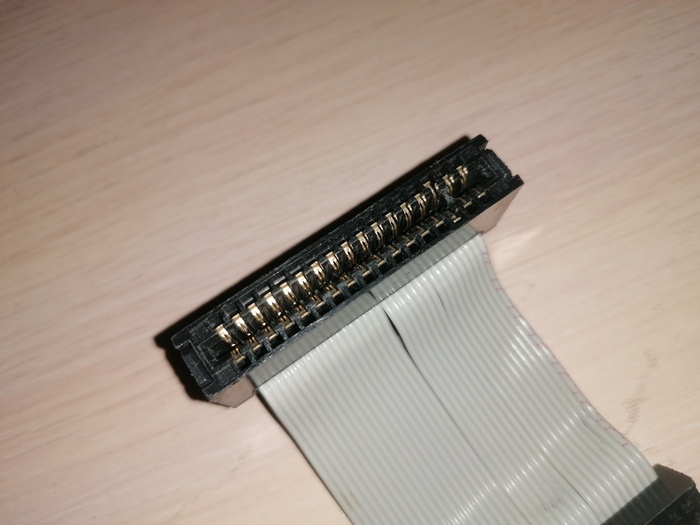

Именно вот с таким штекером!
3.Ненужный шлейф который не жалко откусить. Он понадобится для создания искусственного шлейфа на слоте isa.
4.Все для пайки. Нужен паяльник, канифоль/ортофосфорная кислота, припой и другие инструменты. С которыми вам приятно паять.
5.Нужна плата от 5 дюймового дисковода-донора. От туда надо аккуратно не повредив контакты отломать разъем подключения 34 пин (от дисковода 5.25" потому что в биосе надо будет выбрать дисковод как 1.2мб или ниже по типу устройства.)

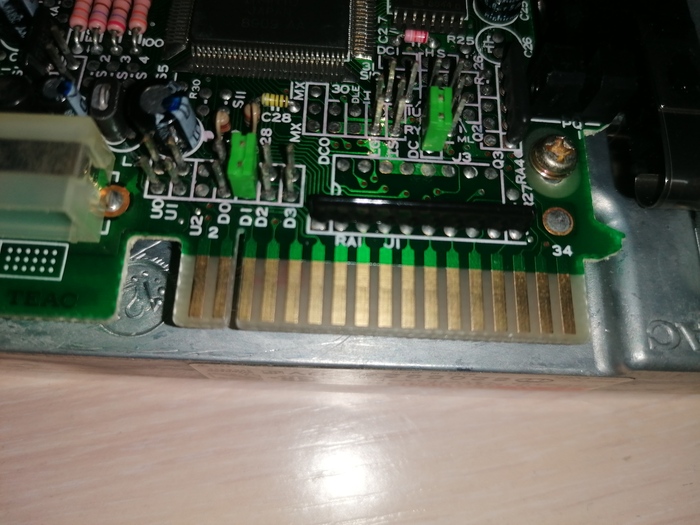

Вот так она выглядит. Её стоит попробовать выломать.
6.Для питания нужны обычные блоки питания. Для питания логических схем и магнитных головок потребуются блоки 24в и 5в на 1 и более ампер. Также потребуется бп для питания переменным током. Внимание! Если на наклейке вашего дисковода написаны параметры Российского стандарта (220 вольт, 50 герц) то можете смело его подключать к розетке. Если же у вас указаны Американские или Японские стандарты (115 вольт, 60 герц) то следует искать другие способы подключения к Российской сети (главное чтобы купленный аппарат точно выдавал 60гц чистым синусом и по возможности 115 вольт. Если не выдает 115 вольт но выдает чистые 60гц, можно понизить напряжение через понижающий трансформатор). Можете купить автомобильные инверторы, обычные инверторы (не для трехфазных моторов! Должна быть одна бытовая фаза!), ИБП с переключением герцов, или можете переделать/заменить главный мотор. Лучше всего использовать методы без изменения оригинальных электрокомпонентов дисковода. Герцы нельзя игнорировать, так как от них зависит скорость мотора (он привязан к герцам от источника питания). Если вы подключаете мотор к 50 гц то мотор будет крутится на 17% процентов медленнее и собственно дискета не прочитается.

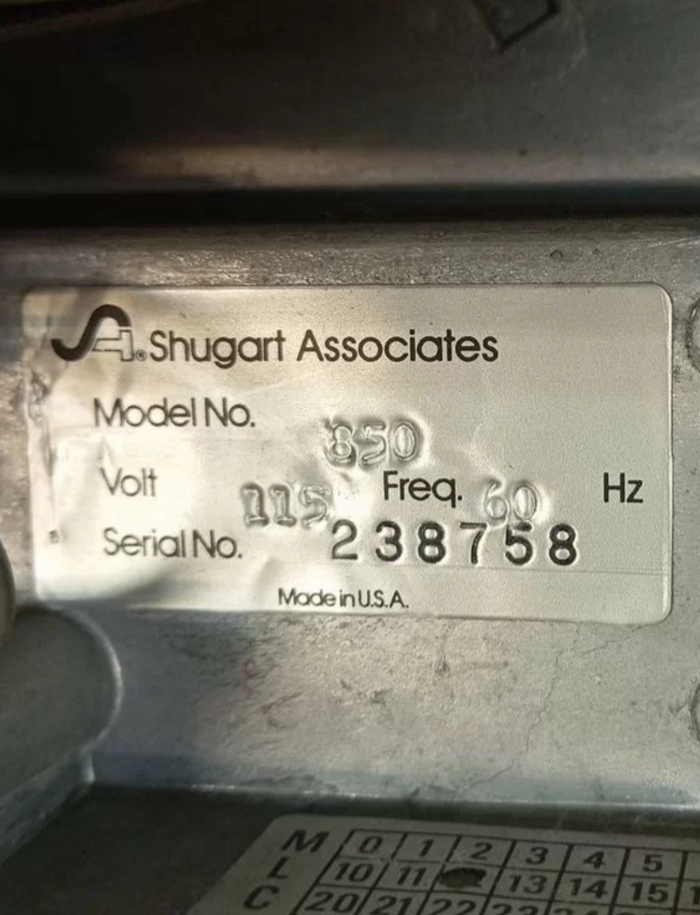

Пример надписи на наклейке дисковода. здесь указаны параметры 115/60 а не 220/50
4.Разбор распиновки 50 пин

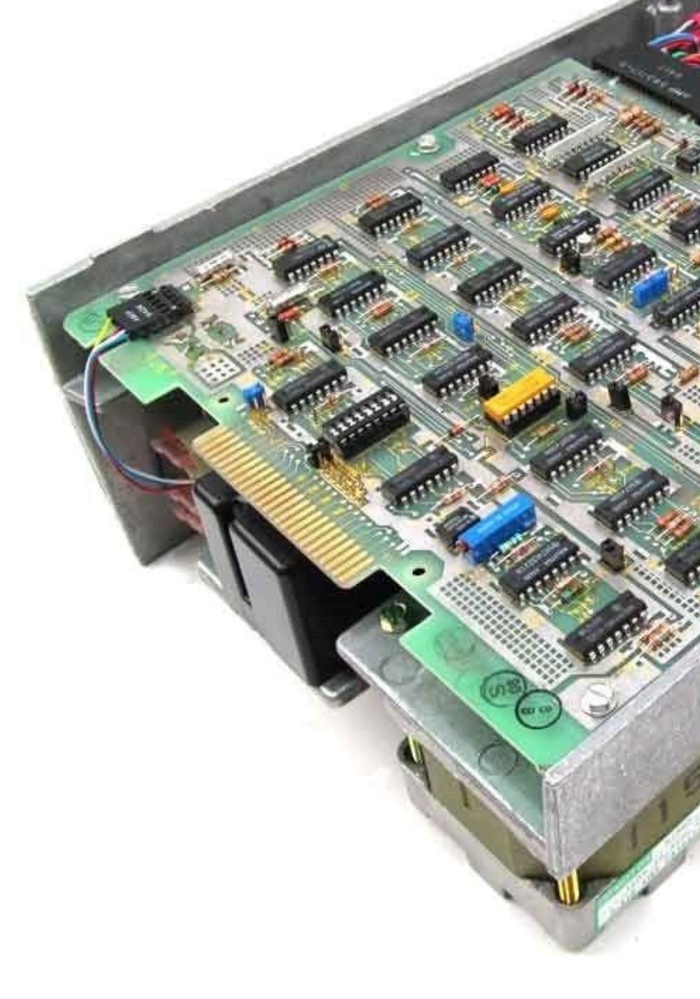

Жёлтый краевой разъём и есть 50 пиновый разъём.
Здесь очень просто запутаться, ведь контактов много и не все они используются.
Shugart SA850 подключается стандартным для дисководов того времени разъемом на 50 контактов в виде краевого соединителя (или card edge по английски). Стандартная материнская плата имеющая FDD порт, подключается только по 34 контактному шлейфу. Вот незадача! Та как все таки подключить? А здесь мы прибегаем к мануалам и статьям.
В мануале на странице 31 есть полный список пинов. Но они нужны не все.
Так же потребуется стандартная распиновка 34 контактного разъема.
Чтобы все-таки соединить 50 контактов к 34-м, нам следует понять какие сигналы повторяются. В мануале написано что все нечетные пины (контакты 1-33 и 1-49) это GND. А все остальные четные, это сигнальные пины.
Итого сейчас распишу про каждый контакт на разъеме 50 пин :
2 - это tg43. Пожалуй это самый тяжелый пин из всех. Его можно оставить в воздухе, можно подтянуть его через резистор 1кОм к линии +5в.
Tg43 может регулироваться сам если на плате дисковода имеется специальная перемычка под названием IW. Если она не стоит на контактах, тогда дисковод сам решает когда ему надо менять силу тока, если стоит значит решает контроллер который подключен к контакту 2.
Принцип работы : tg43 выставляет силу тока при записи на дискету. Например если он выключен (висит в воздухе/не подключен) то запись на внутренних дорожках будет обычной. Если же включен то запись на внутренних дорожках будет слабой. Из за чего если он выключен нормально запишутся дорожки с 0 по 42 включительно, а остальные запишутся размыто и читаться не будут. А если включен то запишутся нормально дорожки 43-76,а другие нет. Парадокс, решаемый перемычкой iw или контроллером
4;6;8 - Alternate I/O. Это резервные контакты.
10 - two sided. Данный контакт указывает что вставлена двухсторонняя дискета.
12 - disk change. Указывает что дискету меняли пока дисковод был не выбран.
14 - side select. Выбор стороны.
16- In Use. Включает светодиод на передней панели, и блокирует дверцу если включены таковые функции на разъеме J2/P2.
18- head load. Прижимает головку к дискете, запускает мотор
20-index. Сигнал о начале новой дорожки .
22- не используется.
24- не используется.
26-ds1. Выбор устройства как первый на линии. (Внимание! Следует подключать все контакты выбора устройства чтобы можно было в любой момент переключить на нужную позицию. На плате дисковода стоит замкнуть ту перемычку ds, которую вы хотите использовать.)
28- ds2. Выбор устройства как второй на линии
30-ds3. Выбор устройства как третий на линии
32-ds4. Выбор устройства как четвертый на линии
34- direction select. Направление движения головки.
36 - step. шаг головки
38 - write data. Данные на запись
40 - write gate. Разрешение записи.
42- track 00. Головка на начальной дорожке 00.
44 - write protect. Защищённая от записи дискета.
46-read data. Данные при чтении.
48-не используется SA850, предназначен только для SA851.
50- не используется в SA850, предназначен только для SA851
5. распиновка 34 пин
Универсальная распиновка для пятидюймового дисковода.
2 - connector clamp. Контакт для крепления разъема
4- spare. Резервный контакт
6- ds4. Выбор устройства как четвертый на линии
8-index. Сигнал о начале новой дорожки.
10-ds1. Выбор устройства как первый на линии
12-ds2. Выбор устройства как второй на линии
14-ds3. Выбор устройства как третий на линии.
16 - drive motor enable. Включение мотора
18 - direction. Приказывает головке ехать в нужную сторону по дискете
20 - step. шаг головки.
22 - write data. данные которые следует записать на дискету.
24 - write gate. Разрешение записи.
26 - track 00. указывает головкам что они на нулевой дорожке.
28 - write protect. Защита от записи.
30 - read data. Данные прочитанные с дискеты
32 - side select. Выбор сторон дискеты.
34 - connector clamp. Контакт для крепления разъема
Когда у нас есть полные распиновки можно попытаться соединить те контакты которые совпадают по названию. Но не все так просто. Где то приходится понимать за что отвечает контакт и искать такой же по роли. Но чтобы никому другому не искать и не путаться я сам составил удобную таблицу, их скриншоты вы увидите ниже.
6. Переходник с 50 пин на 34 пин

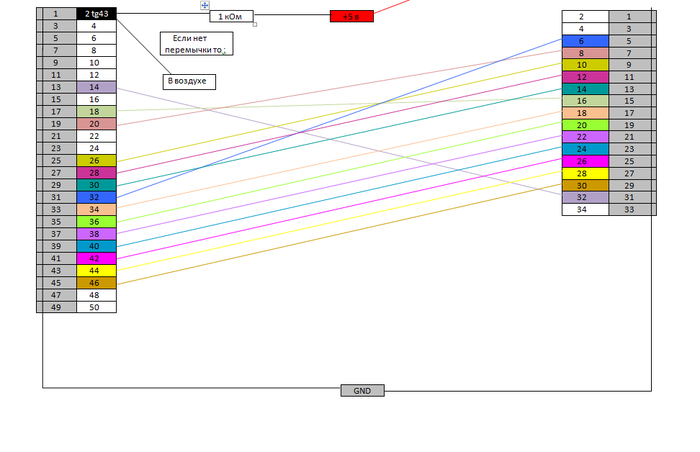

Схема сделанная мной.
Все нечетные на разъеме 50 пин (1-49) и нечетные в на разъеме 34 пин (1-33) соединить и подключить по одному проводу.
Четные (50 пин слева, 34 пин справа) :
14 - - - - 32 (Side select с side
select)
18 - - - - 16 (head load с drive motor enable. Здесь идет по функции.)
20 - - - - 8 (index с index)
26 - - - - 10 (ds1 с ds1)
28 - - - - 12 (ds2 с ds2)
30 - - - - 14 (ds3 с ds3)
32 - - - - 6 (ds4 с ds4)
34 - - - - 18 (direction м direction)
36 - - - - 20 (step с step)
38 - - - - 22 (write data с write data)
40 - - - - 24 (write gate с write gate)
42 - - - - 26 (track 00 с track 00)
44 - - - - 28 (write protect с write protect)
46 - - - - 30 (read data с read data)
Когда с данными покончено, следует перейти к питанию. Конечно в питании подключений мало, но они все равно остаются немаловажными и сложными в том чтобы не перепутать.
7.Про питание
В документации написано что на дисковод должны подаваться переменный и постоянный токи.
Чтобы подключить питание потребуются одиночные контакты 1 пин. К каждому контакту - по одному пину. Можно вытащить из разъема молекс-мама каждый пин и использовать их в подключении. Страница на которой есть упоминание о токе : 33.
8. схема подключения переменного тока J4/P4

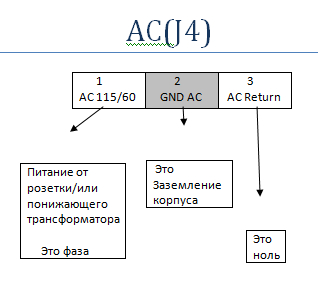

Схема питания J4
1 контакт - это фаза (Vac) на которую подается 115w/60гц или 220w/50гц в зависимости от ревизии аппарата.
2 контакт - заземление всего корпуса. Лучше не злоупотреблять и не использовать этот контакт
3 контакт - это ноль (RTN)
9. схема постоянного тока J5/P5

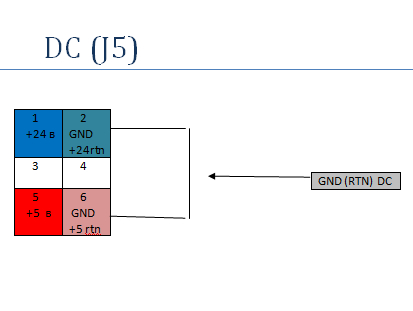

Схема питания J5
1 контакт - линия +24в.
2 контакт - линия +24в RTN.
3 контакт - не используется
4 контакт – не используется
5 контакт - линия +5в.
6 контакт - линия +5в RTN.
Примечание : следует соединить одним проводом контакты 2 и 6 так как это общий минус.
10. Про контакты J2/P2
Если хотите изменить мигание светодиода, решить будет ли закрываться дверь а также будут ли работать датчики, в этом разделе вы можете полностью ознакомиться с подключением второстепенных функций.
Вот распиновка контактов :
A - key. Ключ разъема, который не используется
B - + In use led. Сюда подключается катод светодиода который будет гореть при выборе дисковода. Внимание! Чтобы подключить светодиод к плате, нужно припаять катод указанному контакту в списке, а анод повесить на резистор 220-470 кОм к линии +5в.
C - + Track 00 led. Сюда подключается катод светодиода который будет гореть когда дорожка находится на нулевой дорожке
D - + Write protect led. Сюда припаивается катод светодиода который будет гореть если дисковод поймет что дискета защищена от записи.
E - + index led. Сюда припаивается катод светодиода который будет мигать если фотодатчик заметит индекс.
F - + Door closed. Плюс датчика закрытой дверцы. (Внутренний)
H : - door closed. Минус датчика закрытой дверцы. (Внутренний)
J - не используется.
K : - door locked. Управление блокировкой дверцы. (для соленоида блокировки)
L : - track 00. дублирование контакта 42 на разъеме J1/P1.
M - + write protected. Плюс датчика защиты записи
N - контакт для Sa851
P - контакт для Sa851
R - key. Ключ разъема.
S - + Stpr Wndg/Res A. Питание шагового двигателя. (обмотка A). Не трогать!
T - + Stpr Wndg/Res B. Питание шагового двигателя. (обмотка B). Не трогать!
U : - Head load. Управление соленоидом поджатия головки. Дублирует контакт 18 на разъеме J1/P1.
1 - Key. Ключ разъема
2;3;4;5;6 - Gnd. Земля
7;8 - не используются
9 - +24v door lock. Питания соленоида блокировки дверцы (+24в)
15 + Stpr Res A. Резистор шагового двигателя A. Не трогать!
16 + Stpr Res B Резистор шагового двигателя B. Не трогать!
17 +24v Head Load. Питание соленоида поджатия головки (+24в)
18 - не используется.
Для обыкновенной работы, такие функции не понадобятся.

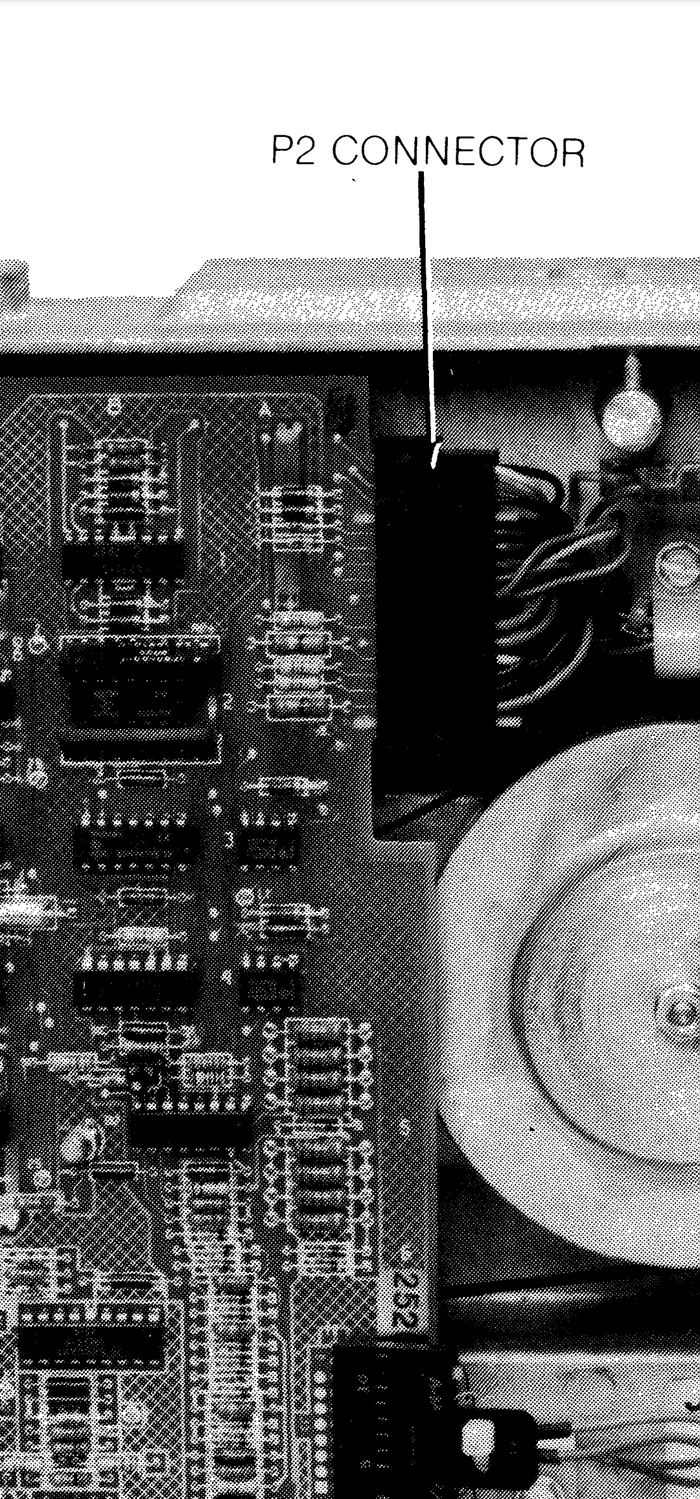

Местонахождение J2/P2 .
11. Обслуживание оборудования (если требуется)
1. Аккуратно очистить всю пыль крупной кистью.
2.Протереть остатки смазки если таковые имеются.
3.Желательно снять переднюю панель и помыть ее.
4.Перед работой с аппаратом удостовериться что правильно подключены все шлейфы питания и данных, а также трепетно и детально проверить все платы, микросхемы и электродетали на наличие окислов, протеков или сгоревших частей.
5. После всего выше сказанного обязательно смазать небольшим количеством смазки червячный механизм магнитных головок, механизм закрывания дверцы передней панели, шаговый вал на котором фиксируется дискета, и другие видимые движущиеся запчасти которые плохо, и не совсем плавно ходят.
6.Обязательно стоит предельно аккуратно протереть магнитные головки изопропиловым спиртом на свой страх и риск. Это делается легкими движениями вдоль.
7.Обязательно очистить все от налипшей грязи, следов окисла. заменить пассик на шпинделе если тот порвался или превратился в кашу.
8.Если после перечисленного вы нашли какой/какие то подозрительный/подозрительные электродетали в которых вы уверены что они повреждены, вы можете отдать в ремонт если не уверены или починить самому если вы знаете как и имеете опыт.
В основном требуется обычная очистка и смазка стандартных, требующих обслуживания деталей, и протирание от пыли и протирание грязи.
12. Как работать с устройством
1.Убедиться что шлейф воткнут плотно в разъем, питание подключено правильно и не болтается
2.Включить дисковод в сеть
3.Включить компьютер
4.Зайти в биос и поменять настройку дисковода на 1.2 мб (или на другой тип) если еще это не сделано. Это нужно сделать чтобы компьютер думал что это пятидюймовый дисковод, и смог прочесть дискету.
5.Дождаться загрузки ОС, и зайти в программу которая умеет читать восьмидюймовые дискеты. Это может быть Imagedisk, total commander или Winimage.
6.Далее можете читать, форматировать и записывать!
