Процесс изготовления показан максимально просто, пошагово и наглядно, поэтому повторить этот проект сможет абсолютно каждый в условиях домашней мастерской или обычного гаража.
На моём канале Rutube:
Мини-мойка своими руками для гаража | Самый бюджетный вариант
Самый бюджетный вариант мини-мойки для автомобиля, гаража или садового участка
Приветствую всех любителей самоделок и тех, кто находится в поисках интересных идей для домашней мастерской или гаража!
Циркулярный станок из БОЛГАРКИ своими руками. Идея для мастерской
В этой статье и видео я покажу, как сделать надежный циркулярный станок из обычной болгарки (УШМ) и ненужного металлолома своими руками. Главная фишка этой конструкции в том, что инструмент можно в любой момент легко снять со станины и использовать по его прямому назначению.
Смотрите видео до конца, берите идею на заметку и делитесь своим мнением в комментариях под этой статьей! Как вам такая конструкция? Что бы вы улучшили или переделали?
▶️ Подписывайтесь и смотрите всю коллекцию идей на RUTUBE-канале Новатор24 https://rutube.ru/u/novator24/ . Здесь вы найдете подробные пошаговые видеоинструкции, полезные самоделки и секреты работы с инструментом!

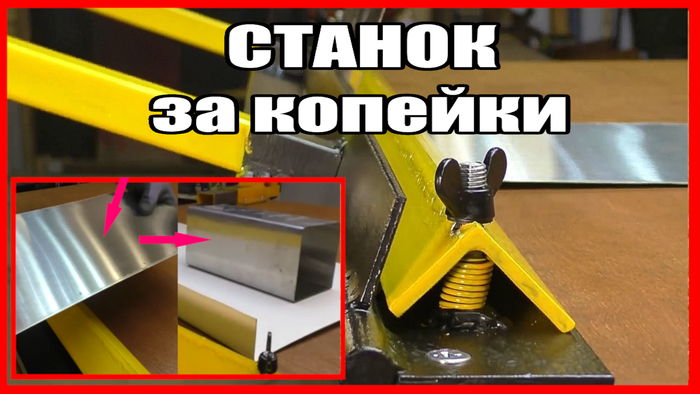

Листогиб ручной своими руками: как сделать станок для металла
Если вам надоело гнуть листовой металл в тисках с помощью молотка и получaть кривые углы, то это видео для вас. Сегодня разберу максимально простое, бюджетное и эффективное решение — самодельный ручной листогиб.
Этот станок полностью энергонезависим и работает исключительно на мускульном усилии оператора. Конструкция настолько простая, что повторить её сможет каждый, у кого есть сварочный аппарат и пара часов свободного времени.
Что нужно знать перед сборкой:
• Конструкция создана из доступного металла (уголки).
• Станок в разы упрощает и ускоряет технологический процесс.
• Главное ограничение: максимальная толщина сгибаемого металла составляет 2 миллиметра.
Смотрите видео, оценивайте конструкцию и делитесь в комментариях своим опытом: делали подобные станки или предпочитаете покупать готовые? 👇
Всем привет! Сегодня покажу, что у меня получилось из одного безумного эксперимента в Мастерской Новатор24.
Валялась у меня в углу старая, убитая задняя ступица от «девятки» (ВАЗ-2109) и передний тормозной диск. Металлолом, казалось бы, пора на свалку. Но выкинуть рука не поднялась. Покрутил я её в руках и подумал: подшипник тут мощный, нагрузки держит дай дорогу — почему бы не сделать из неё возвратно-поступательного робота для пилы?
В итоге собрал отличный самодельный станок по металлу (механическую ножовку). Помните, Я как-то уже делал ленточную пилу из тормозных барабанов. Вот, теперь у неё появился крутой напарник, который сбережет кучу моих сил и нервов при раскрое толстого железа.
Размеры я не высчитывал, чертежей не строил — всё делал чисто «на глаз» и подгонял по ходу дела из того, что нашлось под верстаком. Вообще, собирать полезные штуки из хлама — моя любимая тема. По такому же принципу я когда-то сварил мощный гидравлический пресс из обычного домкрата. https://rutube.ru/video/4f44bced158b6732a0de48270777bbcc/
Исходный набор: ржавая ступица от ВАЗ и старый тормозной диск.
Ступица от переднеприводного авто хороша тем, что там стоит неубиваемый двухрядный подшипник. Я решил закрепить на тормозной диск эксцентрик — именно он крутится и толкает пильную раму взад-вперед.
Раму варил из кусков профильных труб. Кстати, если у вас в гараже тоже куча обрезков металла, посмотрите, как можно сделать мощные слесарные тиски из обычного швеллера. https://rutube.ru/video/c0899838ce66f318e7d386b8de7d6561/ Они мне, к слову, очень помогли при сборке этого станка — намертво зажимать тяжелые детали.
Подгоняю шатун к эксцентрику. Самое главное тут — поймать соосность, чтобы раму не клинило.
Пришлось попотеть с центровкой, чтобы всё ходило плавно и без перекосов. Но болгарка и сварка творят чудеса.
Когда всё заработало, я зачистил швы и покрасил станок в ядреный желто-черный цвет. Люблю, когда самоделки выглядят аккуратно и по-заводскому. Вспомнить хотя бы мой бесшумный компрессор за 0 рублей https://rutube.ru/video/3a8b87acc8b3ac1a71f6ea003ff61d00/ работает тихо, а выглядит как покупной.
До и после. Из ржавой железяки получился серьезный инструмент.
Режущее полотно поставил не абы какое, а откопал в закромах жесткое советское полотно по металлу. Дед рассказывал, что в СССР такими штуками мужики рельсы пилили. Станок выдает высоту прореза до 20 сантиметров — для гаража выше крыши. Ну а после такой грязной работы с металлом меня всегда выручает бюджетная мини-мойка для гаража — быстро отмыть руки, инструмент и верстак.
Самый кайф — это нажать кнопку СТАРТ. Станок уверенно вгрызается в толстую железяку, искры летят, а я просто стою рядом и курю. Маятник делает всю тяжелую работу за меня.
Первые тесты. Пилит толстый профиль сам, руки придерживать не надо.
Если хотите увидеть весь процесс сборки своими руками, с искрами, шумом и точными размерами, я снял подробный ролик:
Станок получился полностью рабочий, задачу свою выполняет. Но буду с вами честен: есть один косяк. При работе механизма идет небольшое биение. Сейчас я понимаю, что правильнее было бы сделать сам этот узел неподвижным, а подачу продумать по-другому. Но в целом — идея рабочая, имеет право на жизнь. Ей-богу, это лучше, чем махать ручной ножовкой.
Как вам такая задумка? Стоило ли возиться со ступицей или проще было пойти и купить готовую монтажную пилу в магазине? Пишите в комментариях, поболтаем!
Жду ваших комментариев! 😊
🔗 Присоединяйтесь к проекту: 📺 RUTUBE: https://rutube.ru/u/novator24/
Пошаговая инструкция, как сделать мощные слесарные тиски из старого металлического швеллера своими руками. Проверенная самоделка для гаража и домашней мастерской без лишних трат.
Самодельные слесарные тиски из старого швеллера своими руками
В любой домашней мастерской или гараже постоянно нужно что-то намертво зажать: под обрезку болгаркой, сверление или сварку. Покупать современные китайские тиски из чугуна — та еще лотерея. Они хрупкие и часто лопаются при первой же серьезной нагрузке или ударе молотком. Старый советский инструмент на барахолках стоит неоправданно дорого.
Материалы для самодельных тисков куски швеллера и стальная пластина
Лучшее решение — сделать неубиваемые слесарные тиски своими руками из обычного старого швеллера и винтовой шпильки. Толстостенный металлический швеллер имеет отличную П-образную форму. Она дает конструкции максимальную жесткость, позволяя выдерживать колоссальные нагрузки на изгиб и кручение.
В зависимости от размеров вашего куска металла, можно собрать разные станки, но тиски — самый ходовой вариант. Для проекта отлично подойдут два входящих друг в друга типоразмера: например, 14-й и 12-й швеллер, а также толстая стальная пластина для основания.
Детали для сборки тисков из швеллера в гараже
Входной материал: обрезки старого швеллера и пластины, очищенные от ржавчины.
Любое старое железо перед работой нужно тщательно очистить от многолетней грязи, ржавчины и въевшегося масла. Используйте для этого болгарку с проволочной щеткой-крацовкой. Чистая поверхность необходима не только для эстетики, но и для получения качественных, надежных сварочных швов без внутренних пор.
Основой наших тисков станут две подвижные части. Из куска швеллера пошире изготавливается неподвижная направляющая база, которая будет крепиться к верстаку, а швеллер меньшего размера послужит выдвижным штоком.
Материалы для самодельных тисков куски швеллера и стальная пластина
Внутрь неподвижного основания вваривается упорная гайка, в которую будет вкручиваться длинная винтовая шпилька. Точность подгонки на этом этапе критически важна, чтобы исключить сильные люфты при движении губок.
Сборка основания и прижимного узла самодельного инструмента
Проверка хода винтовой шпильки в тисках шуруповертом
Сборка поворотного или фиксирующего узла подошвы тисков.
Наращиваем прижимные губки тисков. Для этого привариваются массивные стальные упоры треугольной формы, которые добавят конструкции жесткости при сильном зажатии деталей. На сами губки устанавливаются мощные накладки с насечкой, чтобы заготовки не проскальзывали во время работы.
Сварочные работы завершены. Все швы тщательно зачищены, установлены прижимные губки.
Перед финальной сборкой все узлы обезжириваются и покрываются яркой защитной краской по металлу (в нашем случае — сочным желтым цветом). Это защитит самоделку от коррозии в сырых условиях гаража и придаст инструменту презентабельный магазинный вид.
Детали готовы к окончательной сборке. Направляющие поверхности остаются неокрашенными.
Наносим густую смазку (литол или солидол) на ходовой винт и внутренние скользящие пазы швеллеров, после чего окончательно собираем наш слесарный инструмент.
Монолитная конструкция: минимальный вылет и максимальный прижим.
Главный плюс такой самоделки из металлолома — вы можете заложить в неё абсолютно любой запас прочности. Размеры и ширину губок легко подогнать четко под свои задачи и свободное место на вашем верстаке.
Готовый результат: вечные слесарные тиски займут достойное место в мастерской.
В итоге получилась жесткая, надежная и максимально бюджетная конструкция, превосходящая покупные аналоги. Весь процесс сборки понятен и нагляден, так что повторить эти гаражные хитрости сможет каждый рукастый мастер без дорогого заводского оборудования.
Гараж без лишних шумов: экскурсия по самоделкам с ИИ‑озвучкой
Пикабушники! 👋
Затеял небольшой эксперимент: собрал в один ролик обзор своих гаражных разработок. Там и бесшумный компрессор (да, реально обошёлся в 0 рублей!), и самодельные станки, и приспособы для заточки инструмента — в общем, всё, чем в последнее время гордился.
Главная проблема: в гараже вечно шумно, инструменты гудят, и если писать голос прямо там — в микрофон летит сплошной шум. Решил не мучиться с фильтрами, а сразу отдать текст на озвучку нейросети: она сама расставляет акценты и читает ровно.
Ролик короткий — всего 3 минуты. Хочу вашего мнения: как вам такая ИИ‑озвучка? Не режет слух? Или лучше всё-таки человеческий голос?
Ну и, конечно, буду рад, если оцените сами самоделки — расскажите, что понравилось, а что можно доработать. 👇
Жду ваших комментариев! 😊
🔗 Присоединяйтесь к проекту: 📺 RUTUBE: https://rutube.ru/u/novator24/
Стильный декор в стиле лофт.
Почему РУТУБ поставил на это видео 18+ ?
На моём канале Rutube: https://rutube.ru/u/novator24/
Всем привет. Пока ТБ-шники в комментариях к моим прошлым👉 постам все еще пытаются досчитать пальцы на моих👉 руках, я решил окончательно добить их менталочку и показать проект посерьезнее. Сегодня поговорим о том, как собрать монументальный домашний ленточнопильный станок, если у вас в углу скопился правильный автомобильный хлам.
Заводская ленточная пила стоит как подержанные жигули, а пилить фигурные детали или распускать толстые бруски на доски в гараже чем-то надо. Пошел по проверенному маршруту — заглянул под верстак и на соседнюю металлоприемку. В итоге родилась идея использовать в качестве шкивов обычные чугунные тормозные барабаны от Жигулей. Они тяжелые, работают как маховики, станок идет мягко, а инерция помогает движку справляться со сложными заготовками. Плюс, там уже с завода стоят родные ступицы с подшипниками — не надо ничего вытачивать у токаря.
Тормозные барабаны Жигулей
Сборку делал пошагово, на коленке, но с умом. Начать пришлось с жесткой подготовки автозапчастей: зажал ступицы в тиски, полностью очистил их от вековой грязи, старой смазки, разработал и привел в божеский вид. На кону стояла точность вращения.
Затем перешел к сварке несущего скелета. Раму варил из мощного швеллера и профильной трубы. Тут жесткость нужна дикая, потому что натяжение ленточного полотна такое, что хлипкий металл просто согнет в дугу.
Рама из мощного швеллера и профильной
В качестве силового агрегата взял асинхронный двигатель.. Приколхозил его в нижнюю часть рамы на качающуюся пластину, чтобы можно было легко регулировать натяжение приводного ремня. Сам движок, кстати, сиротский — снял его со старой бетономешалки, но со своей задачей он справляется на ура.
Движок, со старой бетономешалки
Главный секрет этого станка — разборная конструкция шкивов на болтах. Барабаны крепятся к ступицам штатно, но для идеального сопряжения пришлось посидеть над узлом регулировки наклона верхнего колеса. Это нужно, чтобы пильное полотно бегало строго по центру и не слетало на оборотах. Для натяжения сделал простую винтовую пару. После этого зачистил все швы и покрасил станок в суровый черный мат.
Покрашенный станок в суровый черный мат
Финальный этап — направляющие для успокоения полотна над рабочим столом, чтобы пила не гуляла и рез был ровным. И, конечно, тест-драйв. Сначала пустил в ход кусок ДСП — пилит как по маслу, без единого скола и напряга для мотора.
Но самый жесткий тест был впереди. Поставил ленту по металлу и попробовал пилить толстый железный профиль. И знаете что? Эта чугунная дура пилит железо вообще без вибраций, масса станка решает. Из мелких лайфхаков при настройке: если полотно начинает уводить, точность соосности барабанов можно идеально отрегулировать обычными подкладочными шайбами под ступицу.
Режет металл
Станок получился тяжелый, надежный и полностью выполняет свои задачи, сэкономив мне кучу денег на покупке заводского оборудования. Полный процесс сборки, регулировку шайбами и то, как станок грызет металл вживую, вы можете посмотреть в моем видео: ТУТ. Заходите, оценивайте конструктив!
Мужики, кто собирал себе подобную ленточку, из чего шкивы делали? Из фанеры по чертежам из интернета или тоже в ход пошел тяжелый автометалл? Пишите в комменты, обсудим инженерию!
