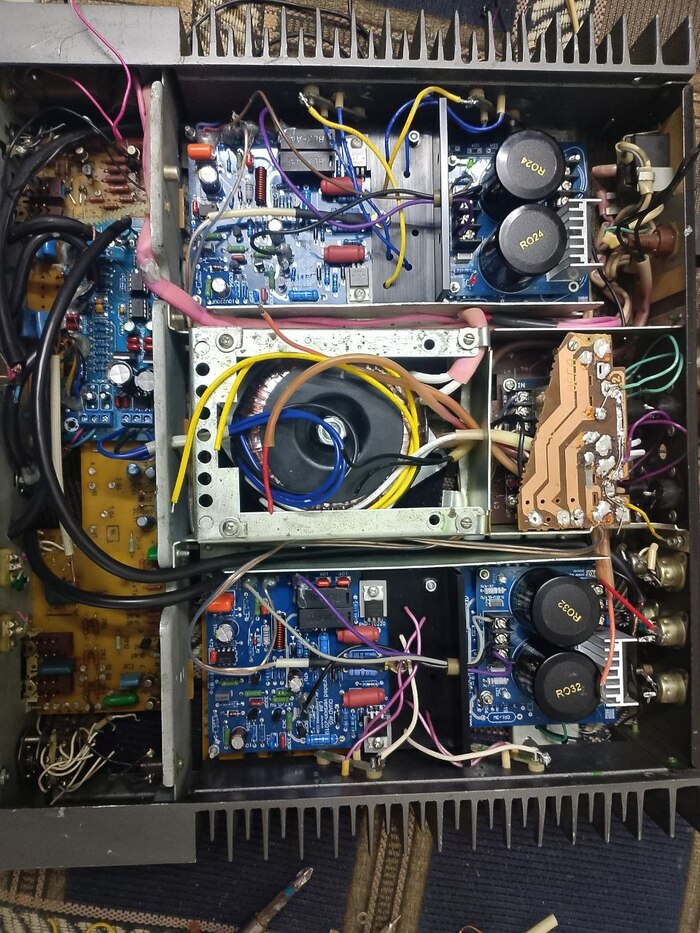

я собирал усилитель квод 405 в корпус амфитона у002 на коленке. это был интересные проект, проблема была развести землю в топологии звезда, но ничего, дело было сделано и усь теперь шикарный. а началось просто с того что продавец с авито 3.14пидор показал на видео рабочий аппарат а продал сгоревший по одному каналу, забирая послыку конечно не проверил, ну не суть. я пытался его починить, психанул и сдернул все с него оставив только старые платы как шасси для новых.я выкинул все с амфитона. установил 2 платы квода 405,причем сами транзисторы установил как по заводу у амфитона стояли кт818/819, прифигачил новый темброблок, поставил две платы блока питания с кондерами по 40 000мкф на плечо и само собой в центр воткнул тороидальный трансформатор в оболочку от старого транса, на выходе две платы защиты АС. звучит мое почтение. колонки у меня 4шт по 2 на 1 канал 8Омные вега 50АС-106, кондеры там в колонках по фильтрам СЧ и НЧ звена были К42-19, по ВЧ МБГО, катушки перематывал. по итогу вышло так две колонки слева подключены последовательно и справа так же, но по одной колонке я проапгрейдил убрал резистор из схемы фильтра НЧ, а сам 35ГДН поменял на эстонские сотовые 75ГДН 8Ом. Скажу так, с таким сетом никакой саб нафиг не нужен.
ну а так вообще что я хотел сказать, ув.автор замените провод от чайника на акустический ибо у вас 100% низы просядут из за длины провода от чайника 😄
простите фото не делал, но нашел в телефоне предконечный этап
Делать было нечего, дело было вечером. Решил рассказать о процессе создания своих колонок. Колонки далеко не HI-FI, и в процессе сборки были допущены ошибки, но слушать музыку и смотреть кино с ними гораздо интереснее чем со стоковым тв-звуком. Решился на рассказ чтобы добавить на пикабу авторского контента, а то за засильем политики и нытья его все меньше и меньше. Панамка, естессна, готова.
Дано:
Сабвуфер от домашнего кинотеатра LG.
Китайский усилитель.
Желание собрать звуковую систему чтобы и музыку послушать и кино посмотреть.
Динамики решил делать в исполнении закрытый ящик(ЗЯ - далее). Хотелось поэксперементировать и не хотелось считать фазоинвертор. Форму выбрал кубическую. Знаю что это странное сочетание, но я художник, я так вижу😁 Побаивался стоячих волн. Думал вот соберу колонки, ухну в них сил и времени и будут бубнеть, но нет, слава Богу, зазвучали нормально, без бубнежа. Вокал и скрипочки всякие, да и басы отыгрывают хорошо и четко(по моему личному бубнометру, разумеется).
Ну что ж, приступим. Сразу скажу что изначально не планировал ничего выкладывать, поэтому нет фоток разных переходных процессов, только основное. Поехали...
Началось все с покупки листа фанеры 18 мм. После чего приступил к расчетам, как бы мне раскроить лист.
Результаты наисложнейших расчетов.
Надо сказать, что я заложил еще 2 мм на толщину диска. Резал все ручной циркуляркой на балконе без всякого верстака, естессна завалил углы, что добавило работы в дальнейшем, но материал не запорол, погнали дальше.

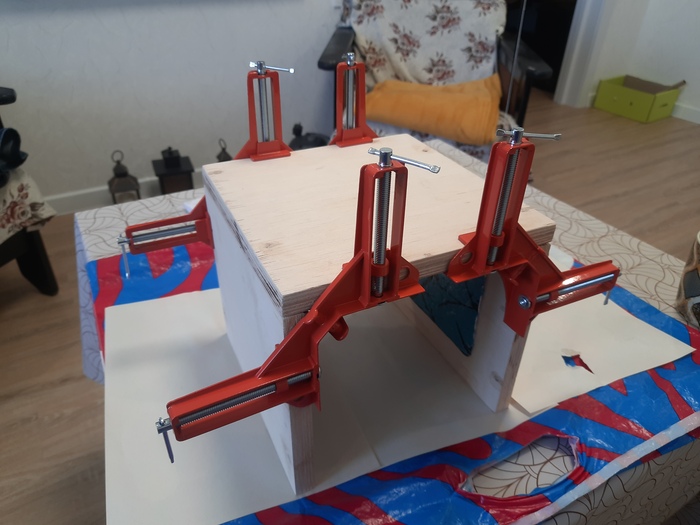

Красивые, модные струбцины.
После распила что надо делать? Конечно клеить! ? Пазы? Запилы под 45? Слишком сложно, наш Пакистан стайл попроще-с. Стыкуем и клеим, стягиваем конфирматами. Вначале склеил две коробки без струбцин, и если с одной удалось выдержать геометрию, то на второй геометрия отъехала, пришлось разбирать и пересобирать со струбцинами, кои пришлось купить на маркетплейсе
Клеил изначально на смесь универсального ПВА с опилками. Думал что это поможет сразу перекрыть кривизну распила, закрыть щели. Не особо помогло, проще проклеить, потом закрывать отверстия.

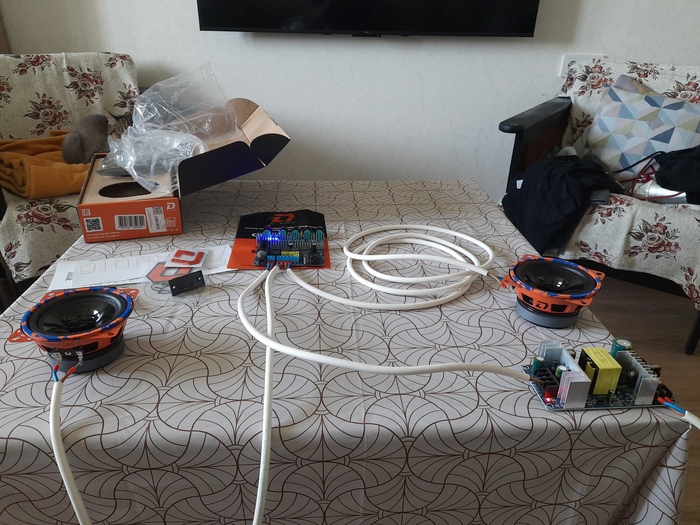

Предварительно собранная схема.
Все работает. Ссылки на железки в конце поста.
Вкратце: блок питания 24v 9a, усилитель по 50 Вт на канал и 100 на сабвуфер. Автомобильные динамики 4 Ома 4 дюйма.
В процессе сборки.
Крч, клеил, стягивал конфирматами, засверливался, вбивал шканты с клеем. Через пару дней выкручивал конфирматы, забивал на их место шканты с клеем, хотелось сделать все без саморезов и конфирматов. В процессе перешел на столярный ПВА и скажу что он гораздо прочнее универсального, хотя и у универсального прочность достаточная. Убедился в этом когда пересобирал первую коробку.

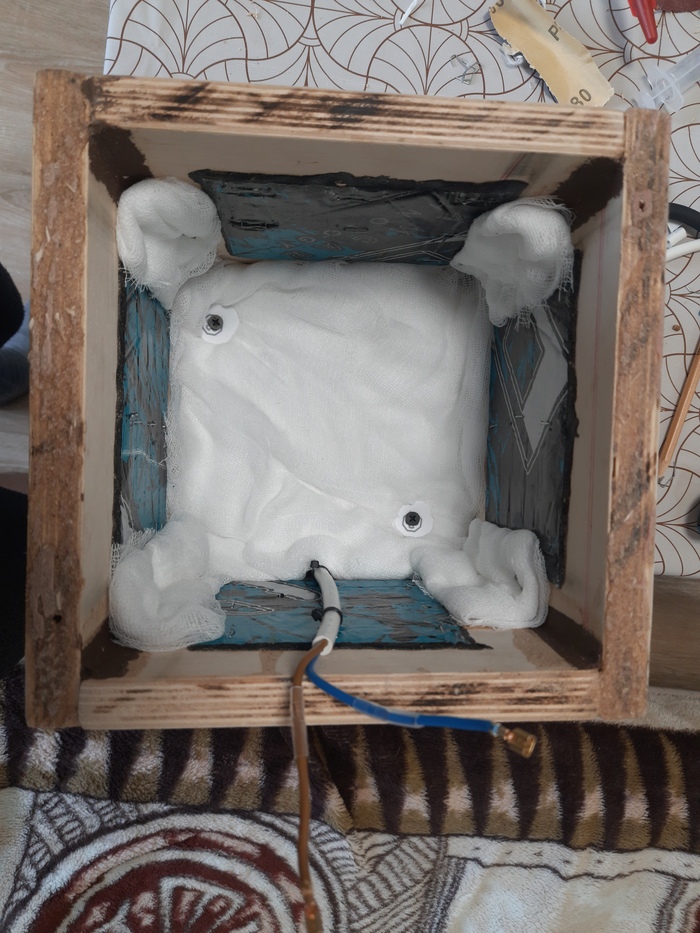

Здесь изображен процесс звукоизоляции. По углам и на задней стенки прикрепил импровизированные подушки из ваты и марли. К стенках прикатал автомобильную вибру, все пристрелял строительным степлером для верности. Углы промазал герметиком для ламината.
Под динамик вырезал отверстие коронкой.

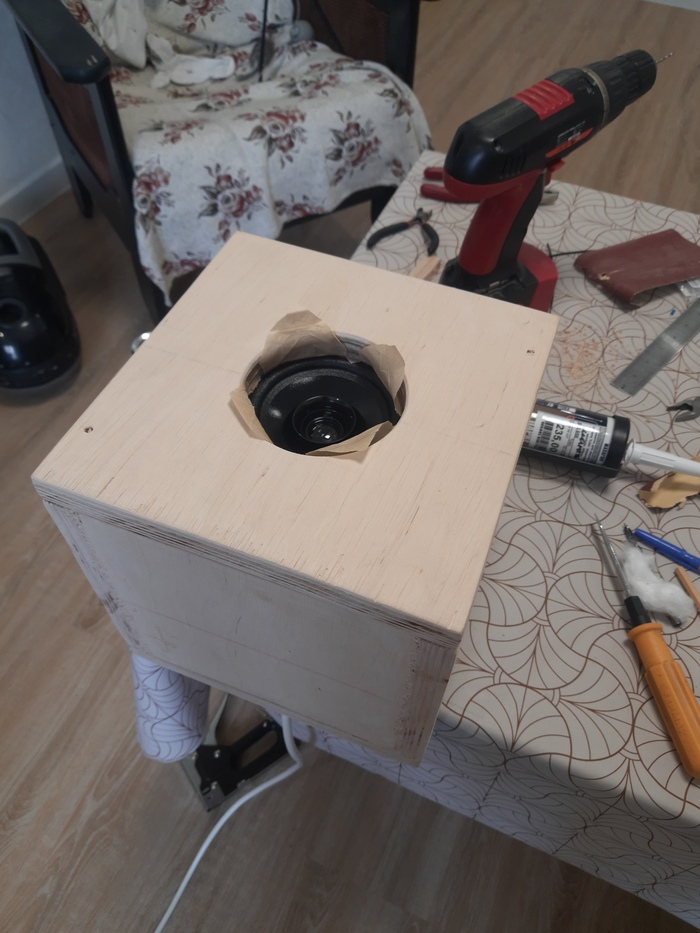

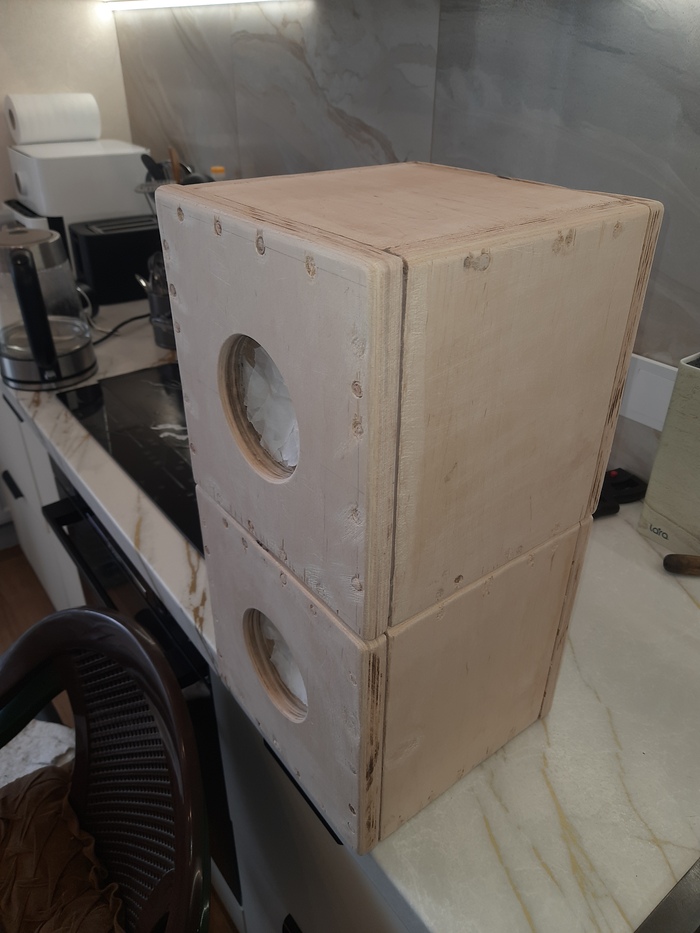

Закрытые коробки с похороненными внутри динамиками.
В определенный момент решил что было бы здорово сделать округлую фаску по всем граням и это здорово добавило работы, учитывая что фрезера у меня нет. Особой драмы добавило отверстие с уже установленными динамиками.

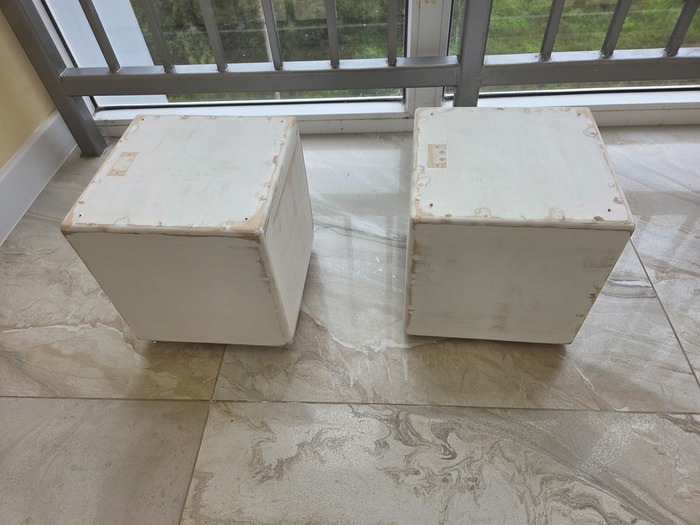

Вот такая вот порнография после многократного шпатлевания и шлифовки. Фаску делал снимая углы шлифнасадкой шуруповертом, потом шпатлевать, шлифовать, шпатлевать, шлифовать, etc...
Для шпатлевания был сделан технологичный шпатель из пластиковой карты. С углами особо не заморачивался, т.к. углы в будущем будут закрываться металлическими уголками.

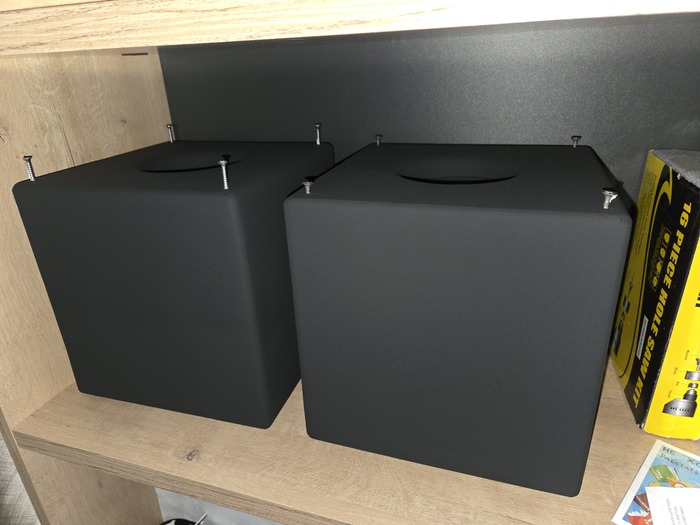

После покраски.
Красил акриловой краской, валиком. Саморезы - это импровизированные ножки, чтобы переворачивать колонки при покраске. Краска легла шикарно,и, по хорошему, можно было бы просто покрыть глянцевым лаком и все, но проснувшаяся тяга к цыганщине сказала покрыть лаком с золотыми блестками😁
Как итог, получилось - что получилось. При нанесении лака была совершена ошибка - без тестового покраса сразу нанес лак, причем на лицевую панель. В итоге на фронтальной стороне одной из колоной блесток оказалось оказалось слишком много.

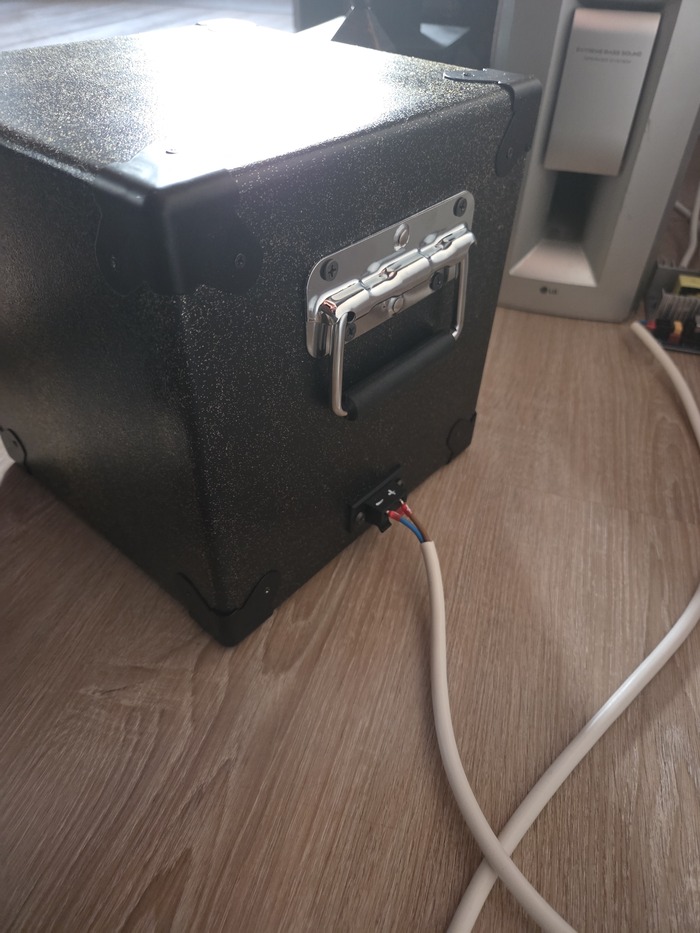

Вид сзади.
Как видите, угловые набойки, ручка для переноски, пружинные клеммы. Провод ПВС 2×1,5, обжатый НШВИ.

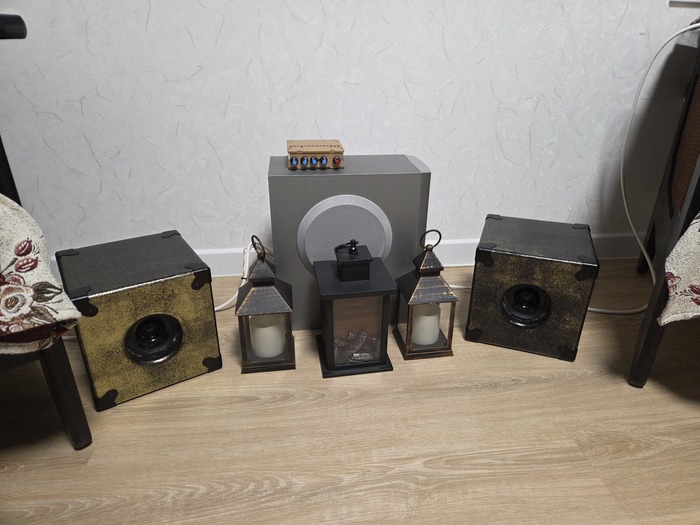

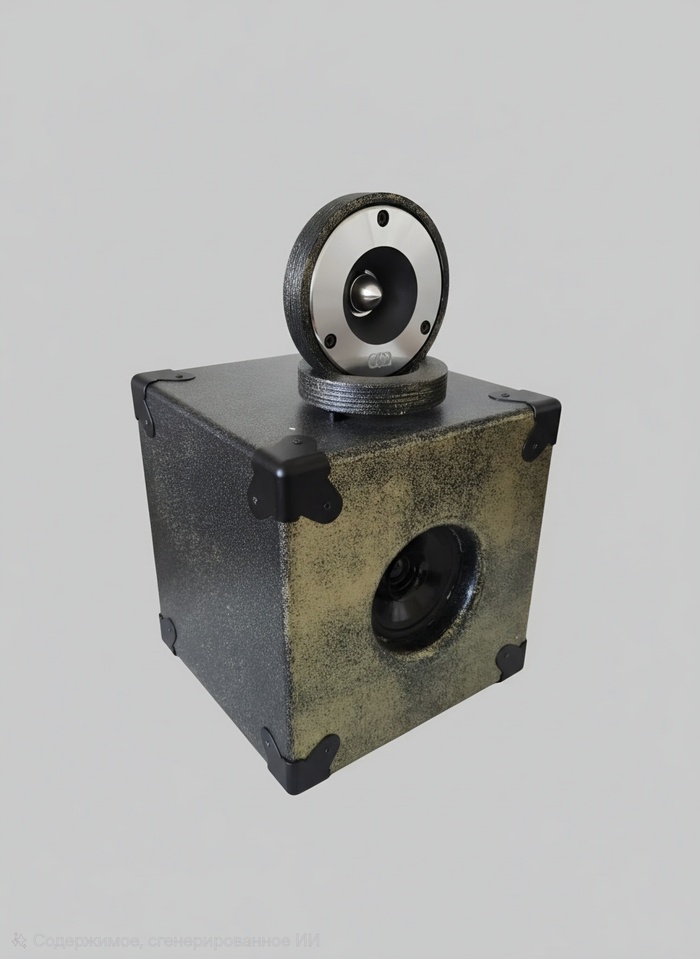

Кубические, в вакууме)
Удалил фон с ИИ, отсюда и плашка.

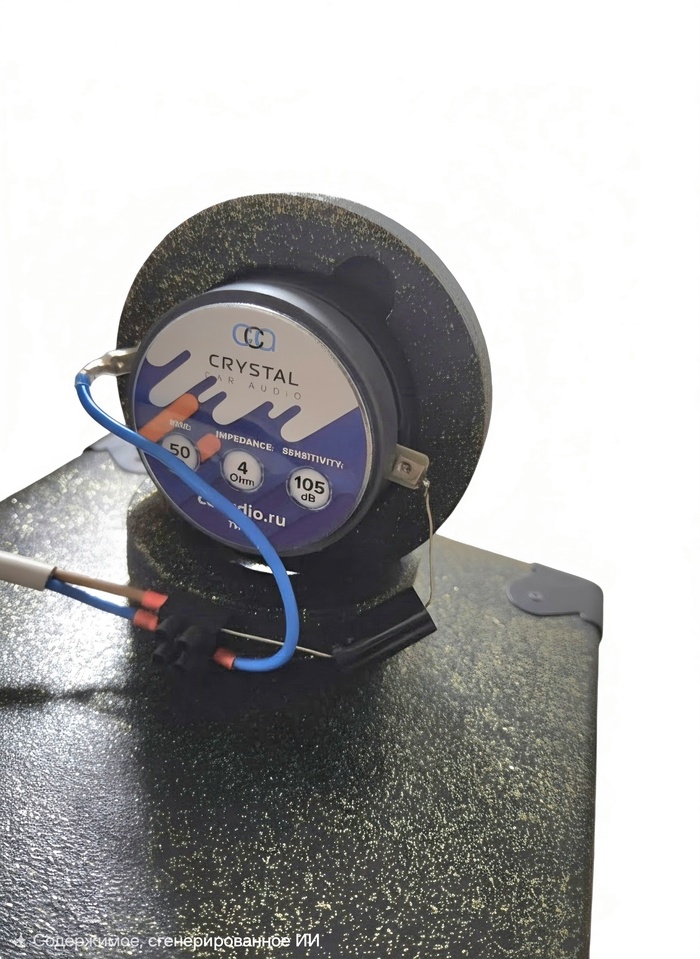

На сдачу собрал пару ВЧ излучателей. Два проставочных кольца, немного краски и лака, пара саморезов, клеммник - ВЧ динамик готов. Поставил все это дело на стойки, направил в сторону головы.

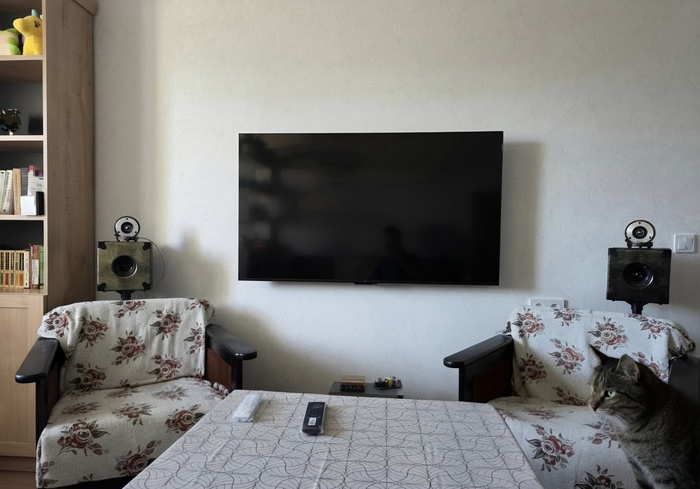

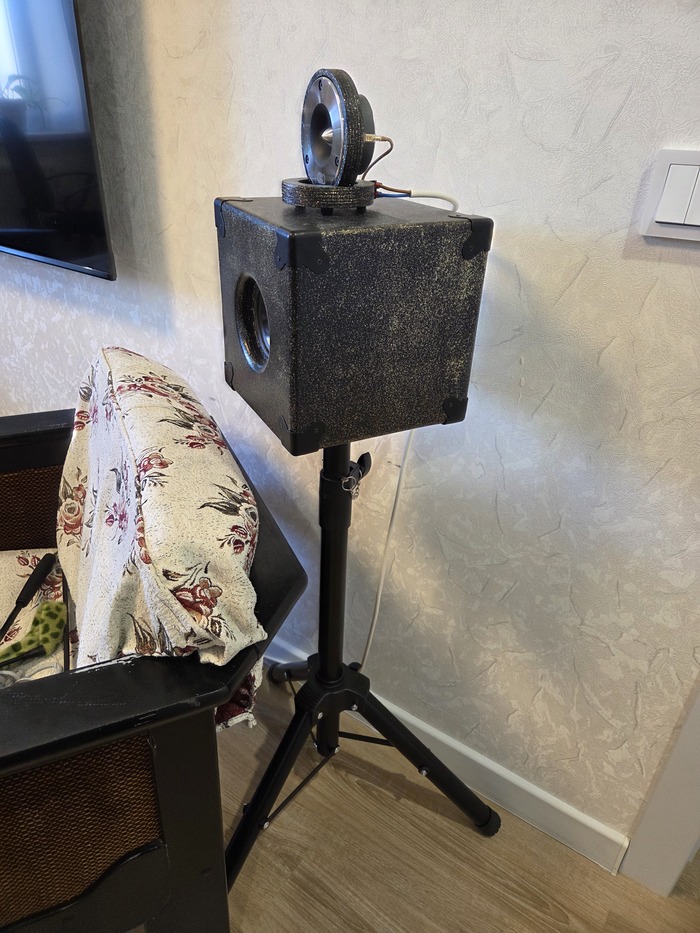

Как это все выглядит.
Тащемта, все. Циферок с герцами не будет, замеров не проводил, но субъективно звук приятный. Высокие есть, низы чувствуются, вокал чистый и сильный. Особенно доставляют струнные, баян/аккордеон, скрипка, саксофон.
Все заняло около полугода времени, делал неспеша, в свободное время. По финансам - трудно посчитать, многое из использованного у меня уже было, что-то покупал, думаю в 15к уложился.
Спасибо за внимание😁
Ссылки на железки:
Блок питания - Смотри, что есть на AliExpress! Импульсный модуль питания FKSI 85-265V 1-9A за 899 ₽ - уже со скидкой 56% https://ali.click/azlon1k
Усилитель - Смотри, что есть на AliExpress! AIYIMA усилитель сабвуфера TPA3116 Bluetooth за 1 769 ₽ - уже со скидкой 26% https://ali.click/20mon1z
