DIY: собрал карманный Linux-компьютер на российском одноплатнике и подарил другу-врачу
Всем привет!
Мой приятель, радиолюбитель Александр (позывной R4AAM, автор проекта RAZA) снова собрал крутейшую штуку. И что интересно, собирать такие штуки у него время есть. А отчёты для людей публиковать - "Давай ты, мой друг. Прям очень хорошо это делаешь!"
Ну, что ж, похвалили) Помогу, конечно. Там же, по ходу дела, мы промежуточные проблемы в 3 часа ночи обсуждали. Чувствую причастность.
История о том, как Александр собрал карманный PDA на базе отечественного вычислительного модуля Eltay RM66 и китового набора PocketTerm35.
Дальше повествую от имени самого автора.

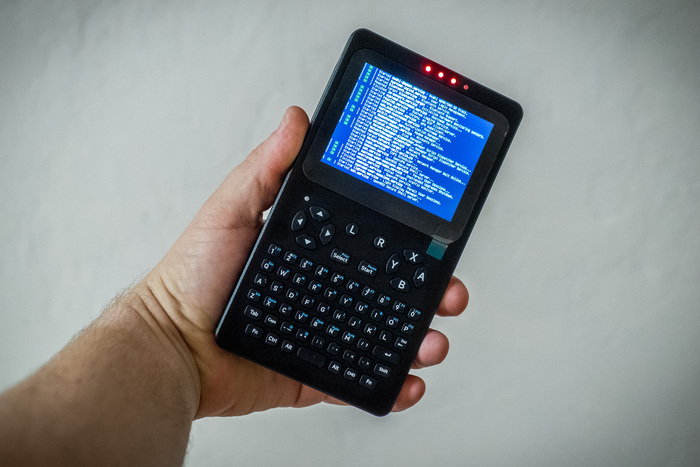

PocketTerm35
Eltay RM66 с базовой платой Eltay BB CM4
Это подарок моему хорошему другу — врачу, который увлекается Linux, серверами и ИИ. Идея сделать что-то своими руками возникла давно, но раньше не хватало компактных аккумуляторов, нормальных экранов и контроллеров питания. А тут — звёзды сошлись.
Почему Eltay RM66, а не Raspberry Pi?
PocketTerm35 изначально рассчитан на Raspberry Pi 4/5, но эти платы жрут до 5 ампер, поэтому процессор в нём работает на пониженных частотах. Мне захотелось альтернативу, и я присмотрелся к продукту компании «Элрон» — модулю Eltay RM66 в формате Compute Module 4 (CM4), совместимому по распиновке с Orange Pi CM4.
Что внутри: Rockchip RK3566 (4 ядра Cortex-A55 до 1,8 ГГц), графика Mali-G52, NPU на 0,8 TOPS, 2/4/8 ГБ LPDDR4, eMMC 5.1 от 16 до 256 ГБ (у меня 32 ГБ). Интерфейсы: HDMI 2.0 до 4K@60, eDP, MIPI DSI/CSI, PCIe 2.0 или SATA, USB 3.0, до трёх USB 2.0, гигабитный Ethernet, Wi-Fi 5 и Bluetooth 5.0. Размеры — 55×40 мм, красота.
Отдельный плюс — модуль только что появился в официальном каталоге Armbian, есть готовые образы Debian 13 и Ubuntu 26.04 (Community). Это сильно упрощает жизнь: не надо самому допиливать ядро и драйверы.
Что в комплекте

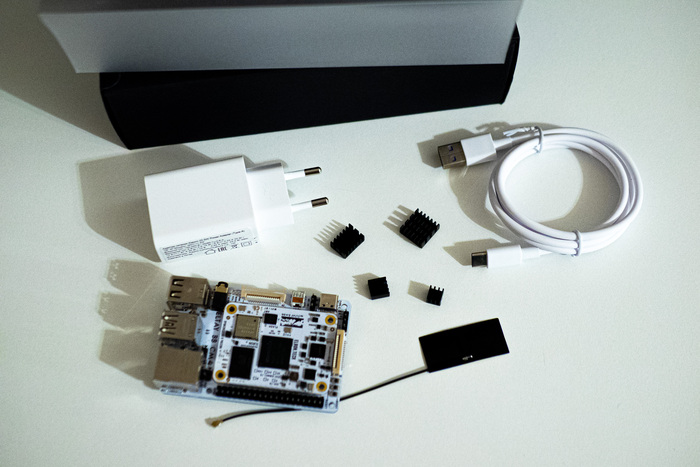

Eltay RM66 в комплекте с радиаторами, антенной и питанием.

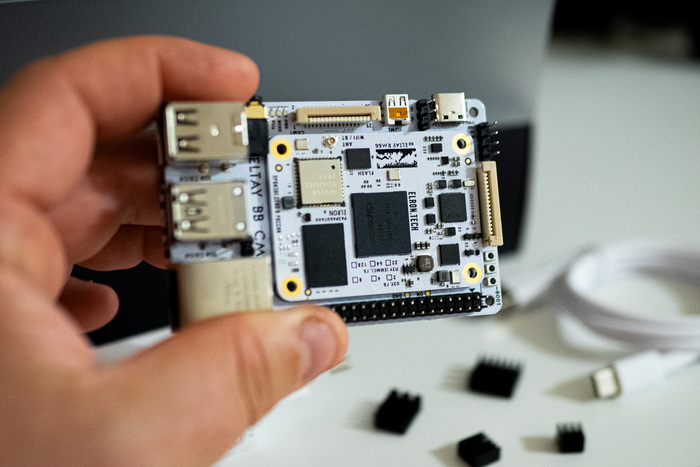

Сборка процессорного модуля и базовой платы

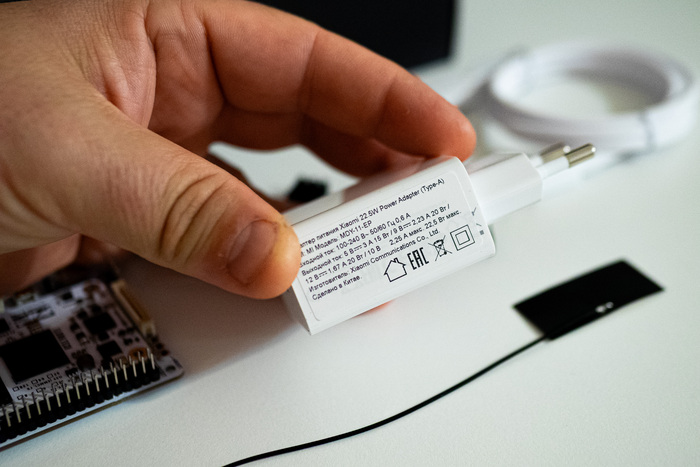

Приличный адаптер
Eltay RM66 уже на плате расширения, плюс блок питания Type-C, антенна Wi-Fi и четыре радиатора. Радиаторы наклеил сразу — они по размерам микросхем, перепутать сложно.

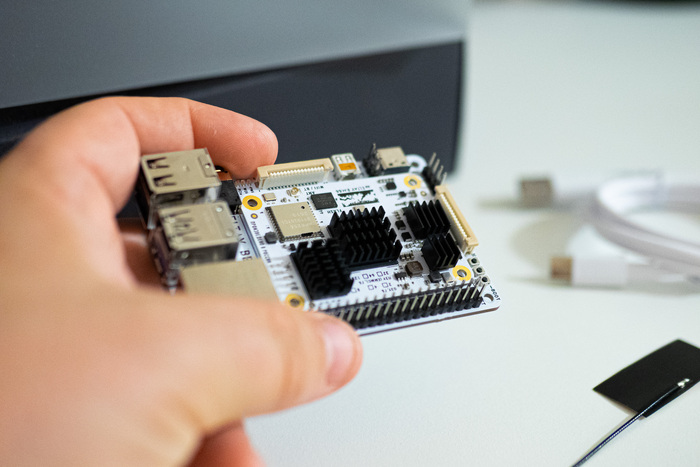

Радиаторы наклеил сразу
PocketTerm35 тоже порадовал: большой кофр, корпус с экраном и клавиатурой, аккумулятор на 5000 мАч, кабели, болты, две заглушки под разные платы и отвёртка. Экран 640×480, 75 Гц, по HDMI, ёмкостный тач, звук и клавиатура через отдельный микроконтроллер по USB.
Кофр как кофр

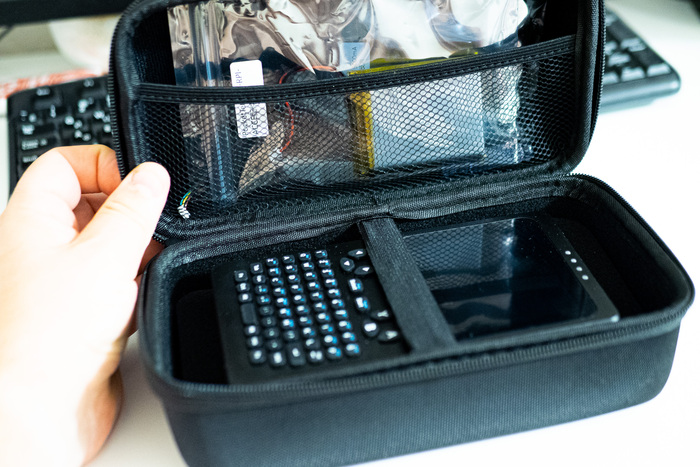

Уже интереснее

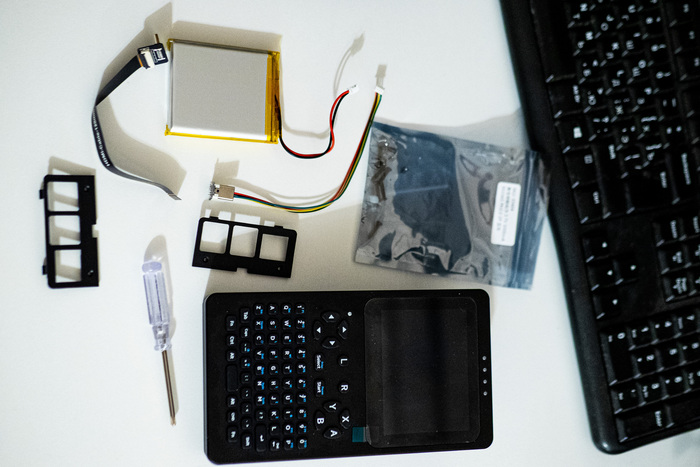

Кр-расота!
Сборка и первые грабли

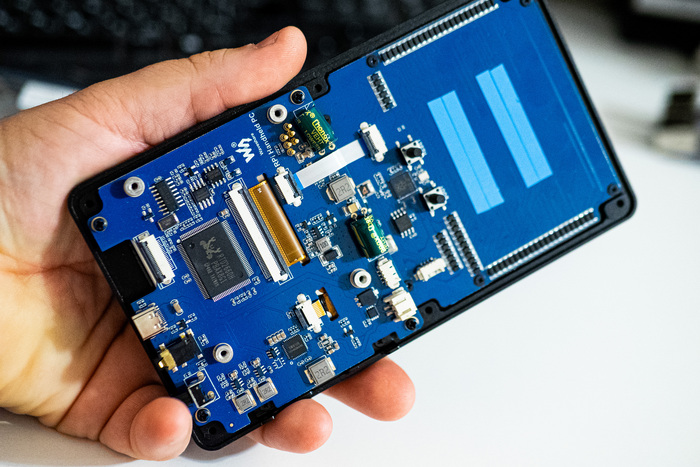

Через разъем microHDMI подключается дисплей. Через type-c otg подключается периферия
Соединение PocketTerm35 с платой идёт через три разъёма: microHDMI для дисплея, Type-C OTG для периферии и пины питания + i2c для тача.

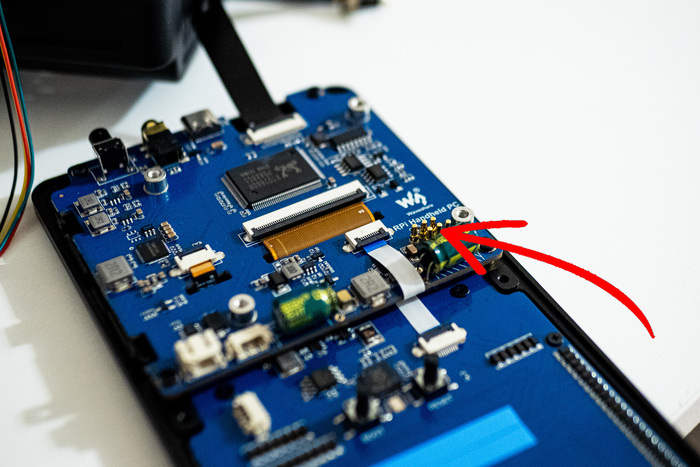

Через пины на плате подводится питание и шина i2c для работы сенсора
Проблема №1: на плате Eltay USB OTG выведен не в Type-C, а в один из USB-A сбоку. Пришлось подпаивать провода к контактам. Минус один USB-порт, зато клавиатура работает.

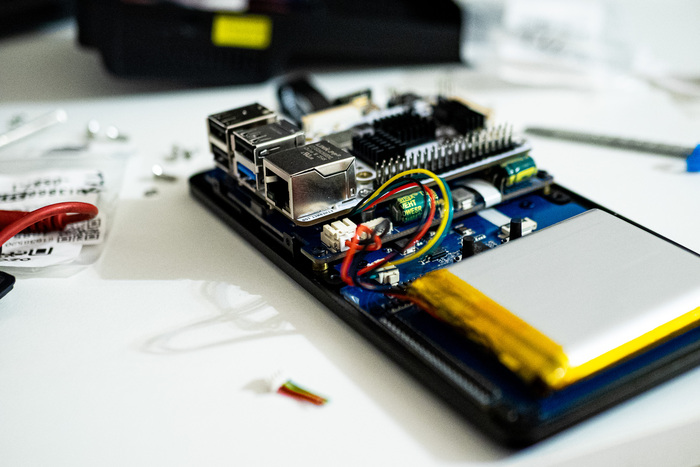

На плате Eltay USB OTG выведен не в Type-C, а в один из USB-A сбоку
Проблема №2: снизу на плате есть разъём M.2 для SSD. Это и плюс (можно воткнуть быстрый диск без адаптеров), и минус — он упирается в шлейф сенсора, и плата не садится на место.

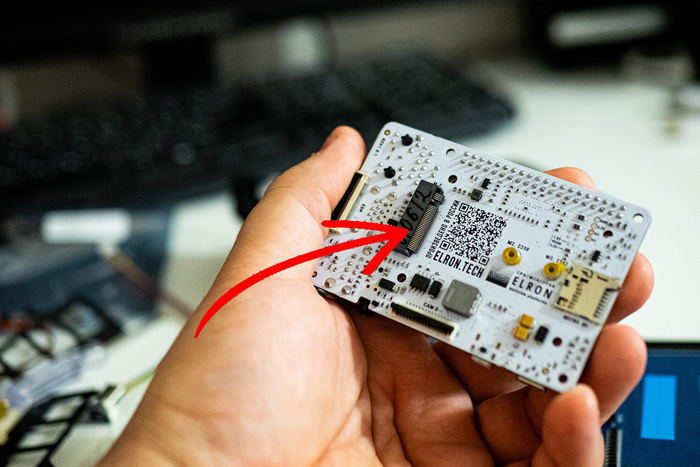

Упирается в шлейф сенсора, и плата не садится на место
Купил болты M2.5×10 и гайки M3, приподнял плату на 2 мм. Питающие пины подпружинены, контакт есть, места в корпусе хватает.

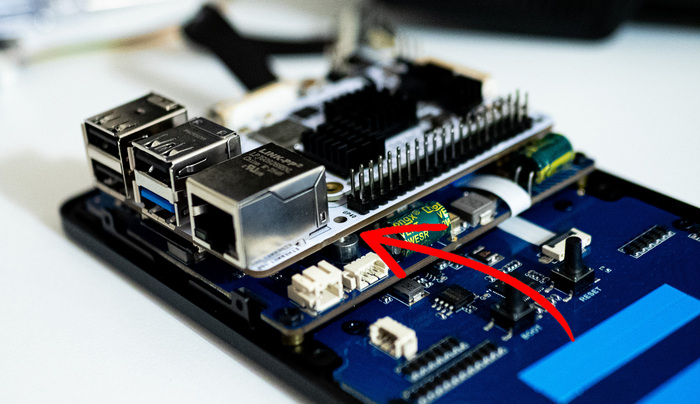

Купил болты M2.5×10 и гайки M3, приподнял плату на 2 мм
Запуск и чудеса с экраном
Залил Armbian. Модуль приняли в основной репозиторий только 10 октября 2026 года (повезло!) Система стартует, но экран не включается.

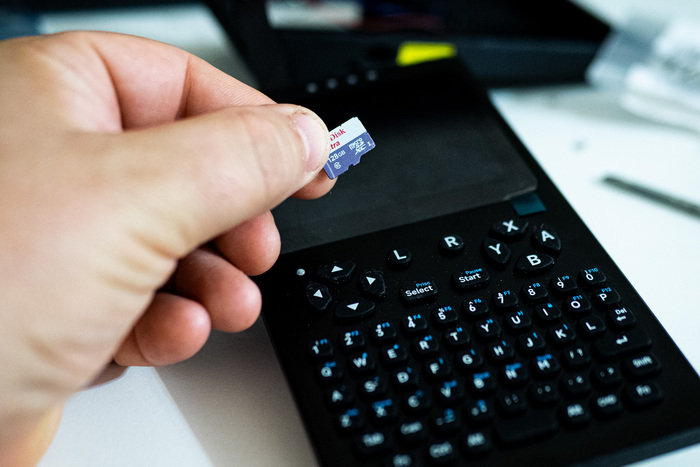

Система стартует, но экран не включается
Тут мне помог Сергей Брауманн — человек, который портировал Armbian на Eltay RM66. После нескольких часов переписки он прислал адаптированный дистрибутив. Оказалось, мой экран работает на 75 Гц вместо стандартных 60.
Мой экран работает на 75 Гц вместо стандартных 60
Система загрузилась, но тач не работал.
Снова команды в консоли от Сергея, снова скачиваю дистрибутив — и тач ожил!
Снова скачиваю дистрибутив — и тач ожил
Финал: устройство полностью работоспособно.
Пришлось немного подпилить боковую вставку и отверстие для microSD, потому что плата поднялась на 2 мм.

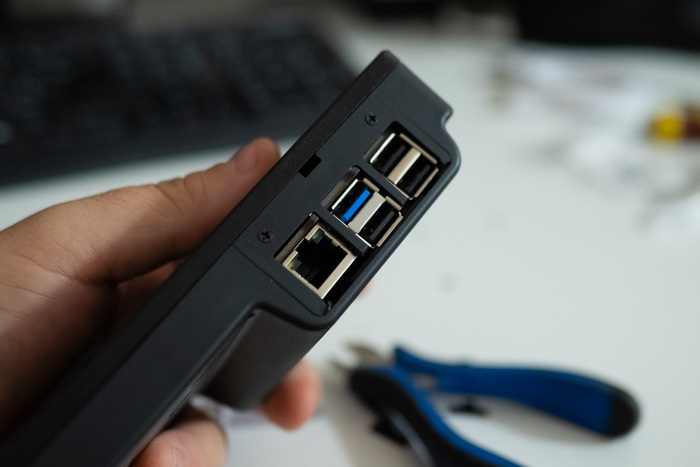

Пришлось немного подпилить боковую вставку и отверстие для microSD
Сергей сказал, что все изменения добавит в дистрибутив. Пользуйтесь!
Итог
Через armbian-install поставил систему на внутреннюю eMMC, карта памяти вернулась в камеру DJI.
Всю ночь устанавливал софт и заряжал девайс.
Держит около пяти часов без подзарядки — для сисадминских задач хватит, а на большее есть повербанк.
Утром понёс кофр с устройством имениннику.
Друг погрузился в недра Linux и был счастлив. Правда-правда!
А я рад, что сделал необычный подарок хорошему человеку.
Вопрос к сообществу:
Какие микрокомпьютеры пробовали в самоделках вы?
Интересно узнать про опыт с другими корпусами и экранами.
