Нашел фотографию дроболитейной башни, про которую Я еще не писал - это башня дроболитейного завода купца Николая Гавриловича Мартынова, построенная в 1911 году в Челябинске. После революции купец всё отдал государству, а через пару лет его сын и его товарищ («А. Н. Мартынов и П. В. Комольцев») арендовали башню и продолжили производство. В конце 1920-х завод окончательно стал государственным, а снесена башня была к 1977 году.
Высота составляла 35 метров, наверху располагались два тигля для плавки свинца, расплав падал внутри закрытой шахты в резервуар с водой. В целом это классическая дроболитейная башня.

Ссылка на основной блог в шапке профиля!

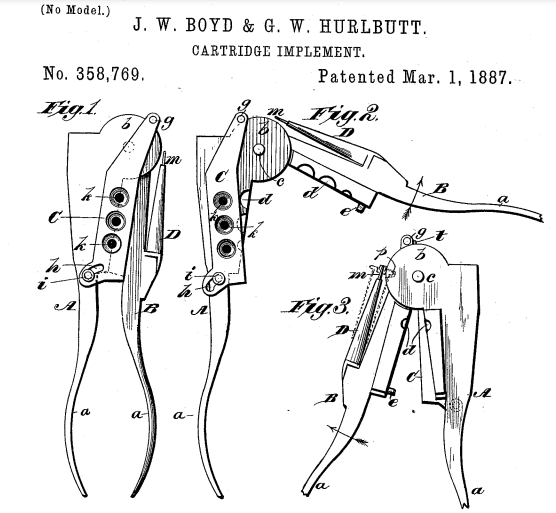

Я смог найти ещё один интересный аппарат для релоадинга - щипцы Бойда и Хурлбатта, в оригинале J. W. Boyd и G. W. Hurlbutt. В 1887 году они получили патент на свою разработку конструкции инструмента для снаряжения патронов (вероятнее всего калибров близких к 22lr), под номером 358,769.

Ссылка на основной блог в шапке профиля!

Начнем разбирать схему, слева рисунок щипцов в сложенном и разложенном положении. a- рукоятки щипцов, функционал дополнительный в них отсутствует. С- крышка пулелейки с заливочными отверстиями для свинца, а d- формы для пуль. D- навойник с иглой m для декапсюляции гильзы, процесс выдавливания капсюля показан на рисунке 3.

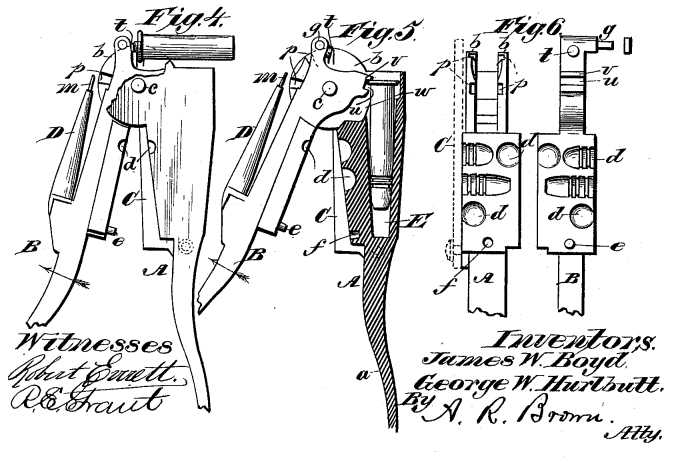

Рисунок 4- установка нового капсюля в гильзу и тут немного не понятно чем удерживается гильза при надавливании. Если упора нет, то это однозначно тотальный минус конструкции.
Рисунок 5- финальная посадка пули в патрон, закраина гильзы входит в паз на щипцах и при их раскрытии гильза вдавливается в конусное отверстие и соединяется с пулей. Выемка готового патрона также идет зацеплением закраины. Остается открытым вопрос, достаточно ли усилия для создания надежного усилия для нажима и выемки без деформации закраины гильзы?

Рисунок 6- разворот пулелейки, тут набор из трех видов пуль под единый калибр.
Итог по прибору. Задумка интересная, но надежность части элементов не вызывает доверия, это капсюлятор и пресс для запрессовки пули. В теории щипцы эти - позволяют выполнить вообще все операции по снаряжению нарезного патрона, включая отливку пули.

Ссылка на основной блог в шапке профиля!

Вероятно постановочная фотография вечера за снаряжением патронов в семье известного в царской России юриста, охотника и даже конструктора оружия Ивашенцова Александра Петровича.

Почему постановочная, ну не то, чтобы Я не верил в такую идеалистическую картину. Просто если смотреть на архивные снимки юриста, то можно увидеть, что этот столик со всей оснасткой стоял в его рабочем кабинете.
На фотографии можно рассмотреть простые рычажные весы для пороха и дроби, а также рычажный пресс для снаряжения патронов.
