Труба новая, а внутри сюрприз: что камера находит в только что построенной канализации
Представьте: на складе или в новом ЖК только что проложили наружную канализацию. Трубы новые, колодцы чистые, испытания пройдены, все довольны. Траншею засыпали, сверху закатали асфальт. Что может пойти не так?
Спойлер: много чего. И почти всё это видно только изнутри трубы.

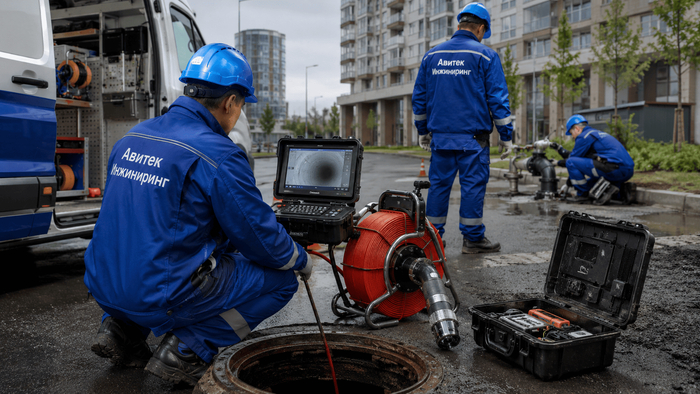

телеинспекция — камера уходит в колодец, инженер смотрит на экран
Для этого есть телеинспекция. На тросе в трубу запускают камеру на колёсиках, оператор смотрит картинку на мониторе и видит каждый метр, а система пишет видео с привязкой к расстоянию от колодца. Вот что в «новых» трубах попадается чаще всего.
1. Стыки разошлись
Трубы соединяются раструбами с резиновыми кольцами. Если при укладке трубу не дотолкали или основание под ней просело, в стыке появляется щель или ступенька. Через щель внутрь лезет грунт, а наружу уходит вода. Ступенька цепляет всё, что плывёт по трубе.
2. Уплотнительное кольцо вылезло внутрь
Резинку при монтаже вывернуло, и теперь она торчит в трубе петлёй. Выглядит безобидно, но на неё отлично наматываются тряпки и влажные салфетки. Через полгода — засор на ровном месте.
3. Труба стала овальной
Гофрированные пластиковые трубы держат нагрузку только вместе с правильно уплотнённым грунтом вокруг. Если засыпали кое-как или проехали тяжёлой техникой по свежей засыпке, круглая труба превращается в «яйцо». Пропускная способность падает, а в худших случаях трубу продавливает.

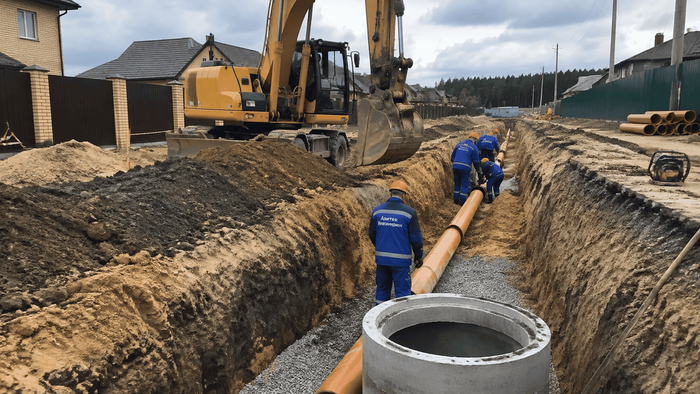

укладка канализационных труб в траншею
4. Провис или обратный уклон
Канализация на улице почти всегда самотёчная: вода течёт под горку. Если на участке трубу уложили с провисом, в этом месте постоянно стоит вода. На видео это выглядит как «лужа», в которую камера ныряет по самый объектив. В провисе оседает песок, и участок заиливается снова и снова, сколько его ни промывай.
5. Строительный мусор
Классика жанра: обрезки труб, куски бетона, песок, перчатки, иногда целый мешок. Строители «временно» бросили в колодец — и всё уехало в трубу. Бетон, застывший в лотке, — отдельная боль: его потом только срезать.
6. Врезка торчит внутрь
Боковое подключение вставили слишком глубоко, и его край выступает в основную трубу. Ещё одна «полка», о которую цепляется мусор.
Почему это не видно на испытаниях?
Испытания проверяют герметичность: держит ли труба воду. Но труба может быть герметичной и при этом с провисом, мусором внутри и овалом. Поэтому камера и испытания не заменяют друг друга.
Когда смотреть камерой
Лучше всего — после засыпки и промывки, но до подписания актов. Засыпка и уплотнение грунта создают дефекты, которых не было в открытой траншее, а грязь и ил скрывают трещины. Пока сеть не принята, всё переделывает подрядчик. Когда приняли — уже владелец объекта, вскрывая асфальт.

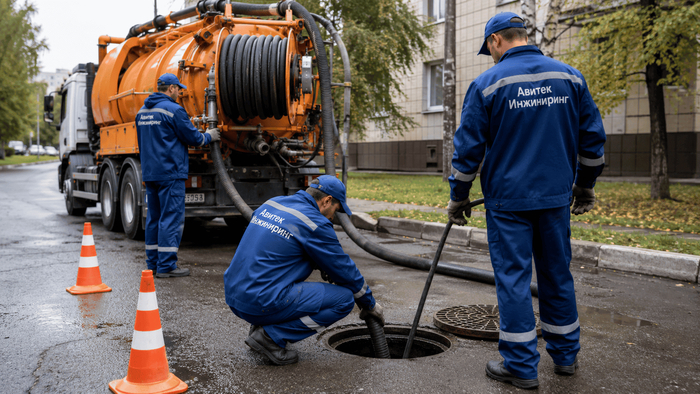

промывка канализационной сети
И ещё немного скучного, но важного
Дефекты на видео описывают кодами по европейскому стандарту EN 13508-2: у каждой проблемы свой код и координата. Но сам по себе дефект на записи — ещё не брак. Что считать недопустимым (например, какая овальность трубы ещё нормальна), определяют проект, документация производителя труб и требования водоканала. Это стоит прописать в договоре заранее, иначе спор с подрядчиком превратится в «а мне кажется, нормально».
Если хотите посмотреть, как выглядит отчёт телеинспекции и что в нём должно быть, — подробнее здесь.
А что самое странное вы находили в трубах? Делитесь в комментариях — у строителей точно есть истории.
