Дали на разбор лаборанскую кабинета физики. Богатства там неимоверные, коробки с 1970х годов не открывались, приборы в промасленном пергаменте. Нашли две коробки радиоламп. Вот вопрос: такое добро кому-нибудь может пригодиться? Куда предложить, кому отдать?
Но работоспостобность неизвестна.

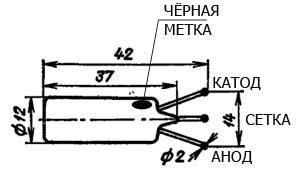

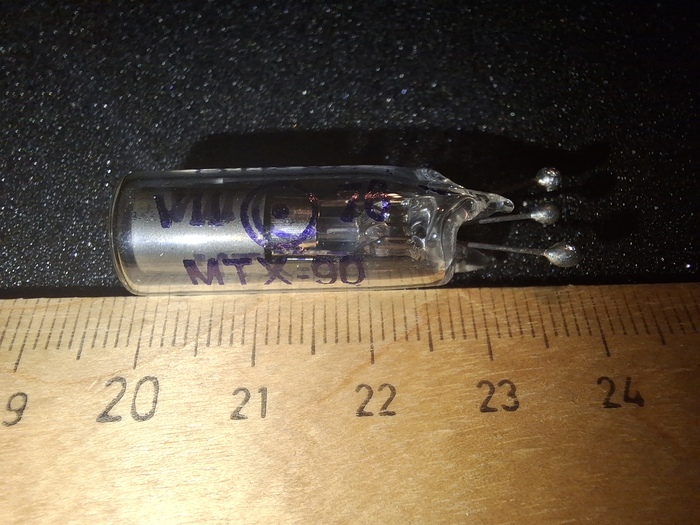

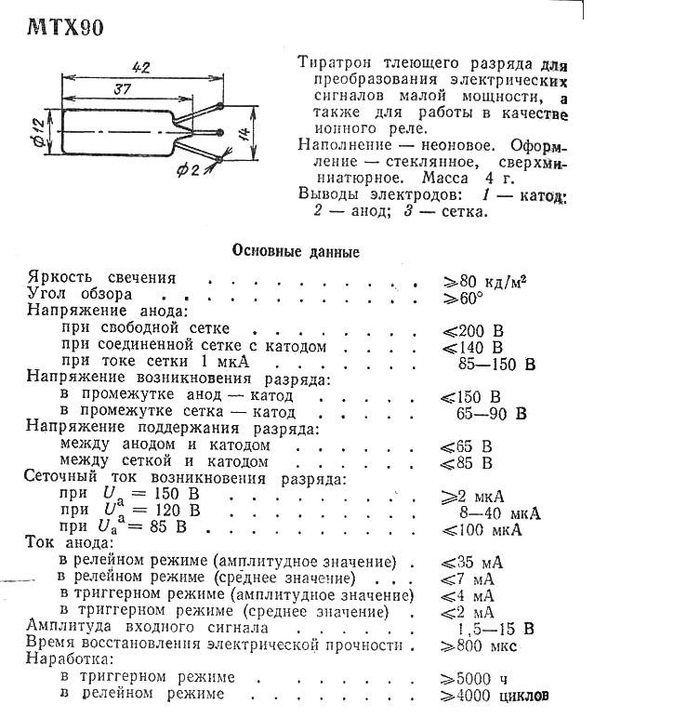

Ещё одна старая и интересная радиодеталь. Тиратрон тлеющего разряда МТХ-90. Это лампа с тремя электродами: катод, сеткам анод. Внутри он наполнен неоном. При достижении определённого напряжения между электродами анод-катод или сетка-катод, в нём возникает тлеющий разряд. Он начинает проводить ток и светиться. Данный тиратрон даёт оранжевое свечение.

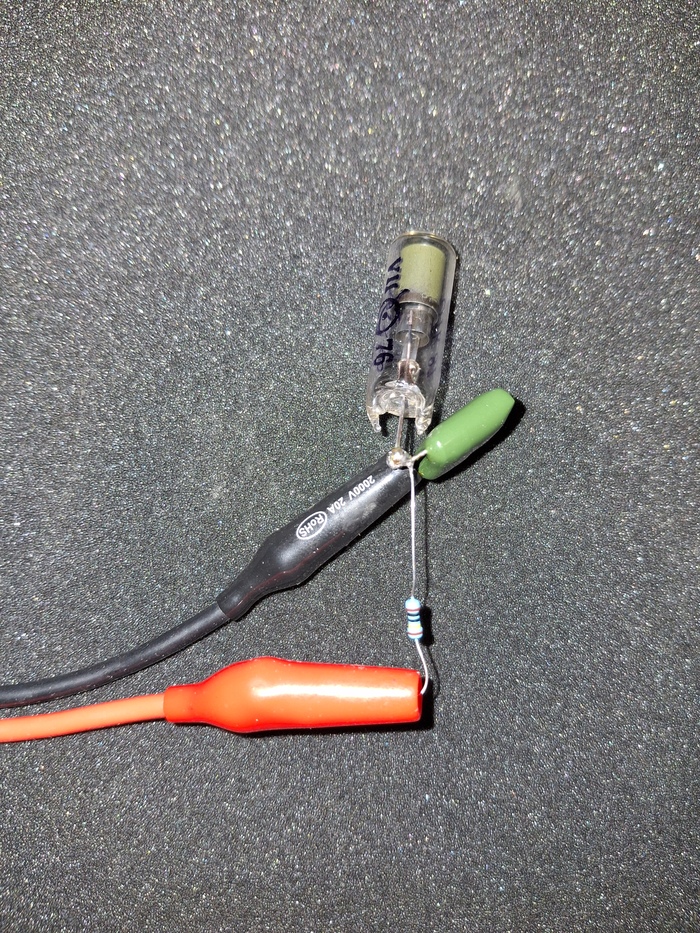

Собрал на нём простейший релаксационный генератор. Соединил анод и сетку, к этой точке припаял резистор 1 МОм и конденсатор 0.22 мкФ. Второй вывод конденсатора припаял к катоду. На второй вывод резистора и на катод подал питание напряжением 100 В.

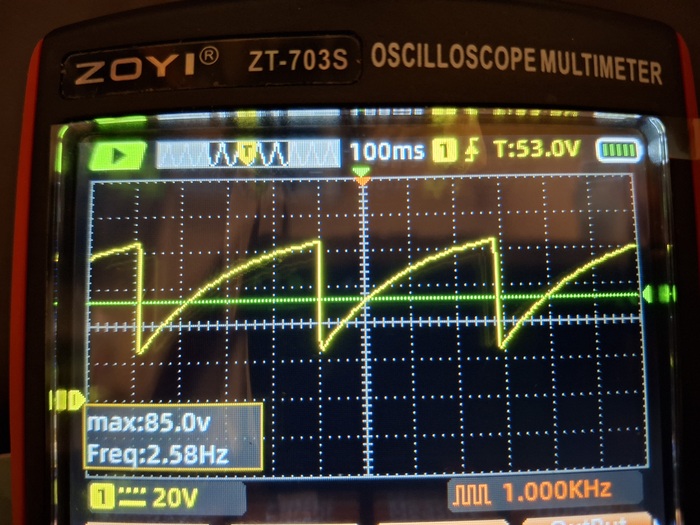

Когда напряжение на конденсаторе доходит до уровня возникновения тлеющего разряда он зажигается и разряжает конденсатор. Получил простой генератор. Напряжение возникновения тлеющего разряда вышло равным 85 В. Гаснет при напряжении 24 В. Ток при этом 76 мкА. Частота пульсаций получилась 2.58 Гц.

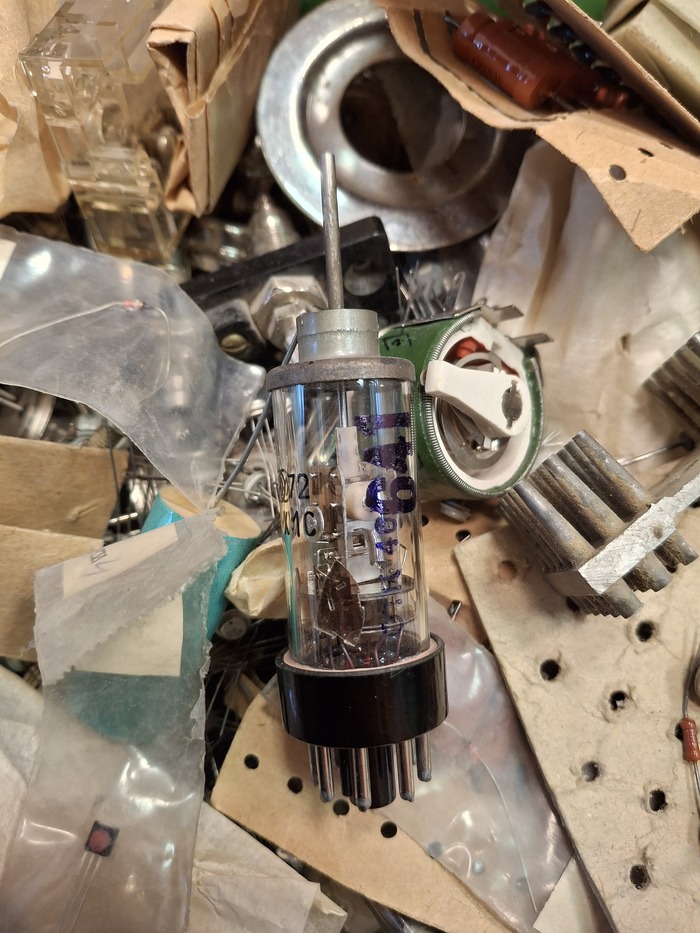

Сегодня удалось увидеть механотрон. Название как будто бы из мультипликационного фильма. Но в реальности электровакумный прибор для измерения линейных перемещений.
У него вверху колбы вместо стекла приварен металлический обод с мембраной. В мембране штырь. Внутри лампы к штырю приварены два аножа и они подвижны. Движение анодом меняет поток электронов и выходной сигнал.
Странная вещь. Лампа с подвижными анодами.
Телеграм, ВКонтакте, Дзен, Макс — площадок становится все больше, а вот внимание аудитории по-прежнему ограничено. Что делать? Продвигать!
На Пикабу можно рекламировать свои каналы прямо в лентах сайта. Находите новую аудиторию и получайте живые переходы без сложных рекламных кабинетов.
Подойдет для:
авторских и экспертных блогов
бизнеса
медиа и новостных каналов
мемных и развлекательных сообществ
Запускается просто: добавляете ссылку, пишете заголовок и краткое описание и выбираете географию для показов. А дальше о вашем канале узнают тысячи пользователей Пикабу!
Начинаем рабочую неделю с нового экспоната в виртуальном музее советской бытовой техники. Сегодня это радиолампы.
Срок службы радиоламп не высок, поэтому можно сказать - это "расходный материал" если у вас был телевизор/радиола.
Радиолампы были разных размеров, заметно грели воздух.
Радиолампы иногда окрашивали, эстетики ради.
Рыжие разводы внутри лампы - повреждение стекла потоком электронов от катода.
Вершина микроминиатюризации радиоламп - стержневые лампы (сверху).
Белый налет - окислившийся геттер. В радиолампе больше не вакуум
Неоновые индикаторы
Вакуумно-люминисцентные индикаторы. Обратите внимание, как расположены сегменты у ИВ-2.
Лампы-индикаторы настройки, с люминофором на аноде:
Мне нравится этот кенотрон 1ц1с своей лаконичностью
Слева барретер, справа стабилизатор газовый. Оба предназначены работать стабилизаторами напряжения.
Это тоже стабилизаторы, конструктивно похожи на осветительные лампы накаливания, но работают при заметно меньшей температуре спиральки.
Вакуумные фотоэлементы, использовались до изобретения твердотельных полупроводниковых.
Попалось интересное в сети:
И это всего лишь один склад в одной области. Сколько таких по всей стране, наверное, не скажет никто. Видно, что многое явно вскрывалось, но кое что и в заводской упаковке.
Всё что есть на этом кладбище поедет на аффинаж и в переплавку, как только найдется тот, кто заплатит 1 243 100 664р.
П.С. Фото из официальных открытых источников.
"Мопед не мой", а пост родился из за вот этого коммента:
в США массово списали похожий склад, подарив устройства радиолюбителям на условии, что они никогда не вернутся в коммерческий оборот, так появилась The VHF Teletype Society
Пол кило накального счастья засветилось!
Накальный трансформатор тороидальный, первичная обмотка 1мм2, вторичная 16мм2. Напряжение 6.3в. При подключение лампы напряжение при пуске проседает на 1.5 десятки но потом стабилизируется на отметке 6.7в при 240в в сети. Ток потребления лампы по накалу от 60 до 70А и во многом зависит от напряжения в сети. Ну как никак 0.5кВт обогреватель.
Немного лампового тепла вам в ленту..
Ламповый усилитель мощности на радиолампе ГУ-47Б
Анодно сеточные характеристики зверь машины
Сами подружки
Могу наверное начать собирать Орешник. При условии, что необязательно использовать компоненты в стеклянном корпусе.
