Представьте странную на первый взгляд ситуацию.

Далеко от города есть место с отличными условиями для выработки электроэнергии: мощная река, солнечная пустыня, устойчивый ветер. А в другом месте живут миллионы потребителей: дома, заводы, дата-центры, транспорт.

Решение кажется очевидным: построить электростанцию рядом с потребителем и не тянуть линии на сотни и тысячи километров.

Но энергетика часто делает обратное. Китай строит линии постоянного тока длиной более 2000 и даже 3000 км. В Европе развиваются подводные кабели между странами и офшорными ветропарками. В США строятся и планируются межрегиональные линии, которые переносят большие мощности от удалённых ресурсов к центрам потребления. Для таких задач используют технологию HVDC (High Voltage Direct Current), то есть передачу электроэнергии постоянным током высокого напряжения.

Зачем? Потому что электростанцию часто приходится привязывать не к потребителю, а к ресурсу. Вопрос меняется: не «почему не построить генерацию рядом с городом?», а «как доставить электричество туда, где оно нужно, если лучший ресурс находится далеко?»

Электростанция начинается не с города

У каждого типа генерации есть своё географическое ограничение.

Гидроэлектростанции нужны река, перепад высот, водохранилище.

Крупной солнечной станции нужны солнце и много свободной земли.

Ветропаркам нужен устойчивый ветер, а лучшие места для него часто далеко от крупных городов.

Карта энергетики и карта потребления не обязаны совпадать. Международное энергетическое агентство (МЭА) отмечает, что новые источники генерации, включая солнечные проекты и морские ветропарки, часто находятся далеко от центров спроса, поэтому для их подключения нужны новые магистральные сети. Это касается не только возобновляемой энергетики: крупные ГЭС тоже бывают далеко от промышленных районов, а тепловая генерация привязана к месторождениям топлива.

Получается развилка. Уголь или газ можно подвезти к станции рядом с городом, а ветер, реку и солнце привезти нельзя. Поэтому станцию строят там, где есть ресурс, а к потребителю тянут линию.

Что происходит с электричеством в дороге

Здесь работает простой физический принцип. Одну и ту же мощность можно передать при разных сочетаниях напряжения и тока. Чем выше напряжение, тем меньше нужен ток. А потери энергии на нагрев проводов определяются именно током: чем он больше, тем потерь больше.

Поэтому магистральные линии строят на очень высоких напряжениях. По дороге от электростанции к потребителю электричество проходит через несколько уровней напряжения.

Но тогда возникает следующий вопрос: если обычный переменный ток давно умеют передавать на большие расстояния, зачем понадобился постоянный?

Почему на больших расстояниях появляется постоянный ток

Переменный ток отлично подходит для большинства сетей. Его главное преимущество в том, что напряжение легко повышать и понижать трансформаторами.

Но у очень длинных линий переменного тока есть недостаток. Из-за самой природы переменного тока часть мощности в линии как бы «гоняется» туда-обратно и занимает место в проводах, вместо того чтобы доходить до потребителя. Это приходится компенсировать специальным оборудованием, а с ростом длины ограничения по передаваемой мощности и устойчивости становятся жёстче. Для подводных кабелей проблема особенно заметна, но существует и у протяжённых воздушных линий.

У постоянного тока направление не меняется, и такого эффекта нет. Это не значит, что потерь нет совсем: сопротивление проводов никуда не девается. Но на больших расстояниях и мощностях у HVDC есть преимущества:

меньше проводов (для постоянного тока нужны два проводника вместо трёх фаз).

управляемые перетоки: мощностью можно точно распоряжаться, а не только «отпускать» её в сеть.

Цена этих преимуществ в том, что на концах линии нужны преобразовательные станции.

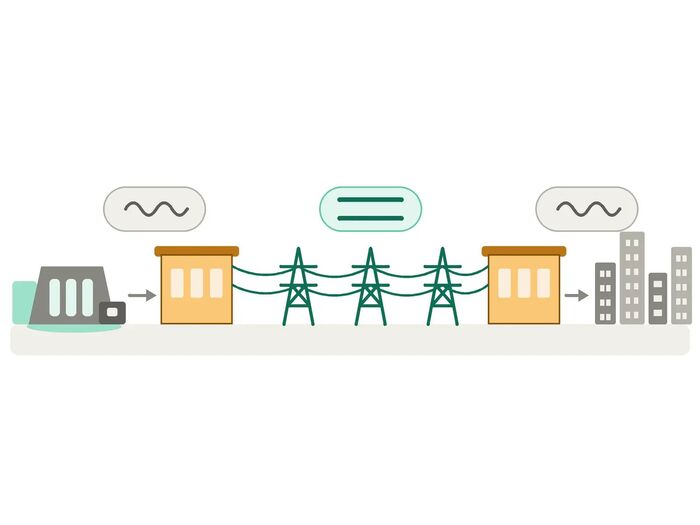

Как работает HVDC

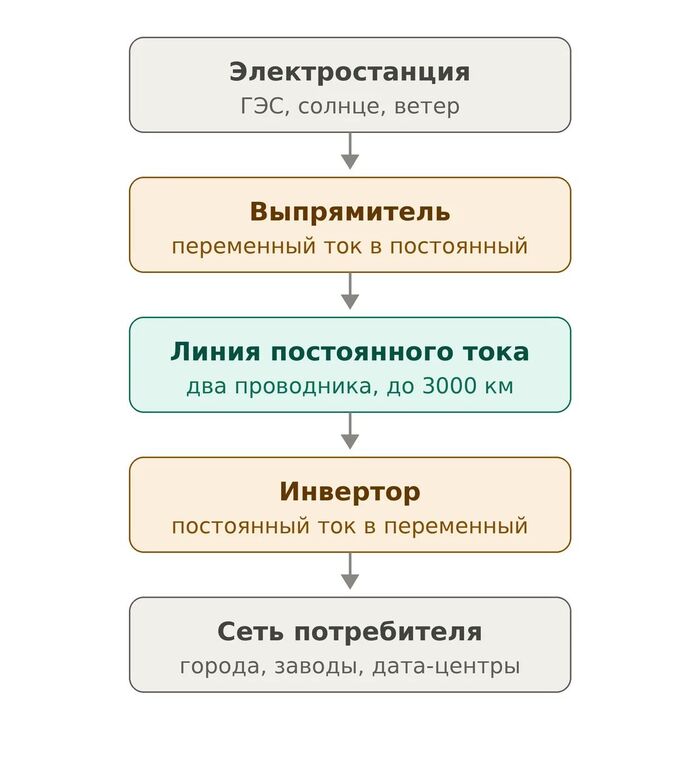

Схема упрощённо такая:

электростанция → выпрямитель → линия постоянного тока → инвертор → сеть потребителя

На отправляющей стороне переменный ток преобразуется в постоянный. Затем энергия идёт по линии высокого напряжения. На другом конце инвертор снова превращает её в переменный ток, который можно передавать по обычной сети.

Поэтому по краям HVDC-линии стоят не просто подстанции, а сложные и дорогие преобразовательные комплексы. Ставить HVDC на любую линию нет смысла: на коротком расстоянии затраты на преобразователи не окупятся. По мере роста расстояния и мощности выигрыш растёт и в какой-то момент перевешивает стоимость оборудования. Где именно эта граница, зависит от проекта: мощности, типа линии (воздушная или кабельная), цены оборудования и условий строительства.

Насколько важны потери: примерный расчёт

Представим, что нужно передать 1 ГВт по линии длиной 1000 км. Для простоты примем суммарное сопротивление линии за условные 20 Ом.

При напряжении 500 кВ ток составит примерно 2000 А. Потери: около 80 МВт, то есть 8% от передаваемой мощности.

При напряжении 1000 кВ ток вдвое меньше, около 1000 А. Потери: около 20 МВт, то есть 2%.

Потери зависят от квадрата тока, поэтому вдвое меньший ток даёт вчетверо меньшие потери.

Это учебный пример, а не расчёт реальной линии. Он показывает роль напряжения, а не разницу между переменным и постоянным током. В реальной линии сопротивление зависит от конструкции проводов, температуры и схемы. Но принцип именно такой: высокое напряжение значит меньший ток, а меньший ток значит меньшие потери на нагрев.

Китай: электричество едет через всю страну

На западе и северо-западе Китая сосредоточены крупные энергоресурсы, а значительная часть промышленности и городов находится на востоке. Поэтому там построена масштабная система передачи электроэнергии с запада на восток.

Например, линия Чанцзи — Гучжэнь работает при напряжении ±1100 кВ, её длина около 3324 км, а мощность 12 ГВт. Для сравнения: это примерно как двенадцать крупных энергоблоков АЭС по 1 ГВт. Линия соединяет Синьцзян на северо-западе с провинцией Аньхой на востоке.

Это уже не просто длинная линия, а инфраструктура, которая позволяет использовать ресурс одного региона для покрытия спроса другого.

Европа: электричество едет ещё и под морем

В Европе HVDC используют не только на суше, но и для морских связей. В Северном море строятся офшорные ветропарки, то есть электростанции прямо в море. Обычную воздушную линию к ним не проведёшь, а у длинных подводных кабелей переменного тока есть те самые ограничения.

Поэтому HVDC становится основным способом доставки энергии с морских ветропарков на берег. Например, кабель North Sea Link между Норвегией и Великобританией имеет длину около 720 км. Планы развития энергосистемы Северного моря предусматривают ещё более масштабные HVDC-связи между офшорными зонами и странами региона.

США: тот же принцип, другой ресурс

В США похожая задача возникает с ветровой и солнечной генерацией. Хорошие условия для ветра есть в центральной части страны, а крупные центры потребления находятся в других регионах.

Проект Grain Belt Express предусматривает HVDC-линию около 870 км (542 мили) между Канзасом и Миссури, первая фаза рассчитана на 2,5 ГВт. Проект SunZia Transmission соединяет Нью-Мексико и Аризону, это около 885 км, и рассчитан на передачу до 3 ГВт от ветровой генерации к потребителям на юго-западе страны.

Логика везде одна: ресурс здесь, потребитель там, между ними магистральная передача.

А что с Россией?

В российской энергосистеме тоже есть опыт использования постоянного тока. Пример — Выборгский преобразовательный комплекс на подстанции 400 кВ «Выборгская», созданный для связи энергосистем России и Финляндии.

Это не линия на тысячи километров, а вставка постоянного тока. Дело в другом: энергосистемы двух стран работают несинхронно, и напрямую соединить их нельзя. Преобразовательный комплекс как бы переводит электроэнергию из одной системы в другую.

Важно не создавать ложного впечатления о сегодняшнем дне: импорт электроэнергии из России в Финляндию прекращён 14 мая 2022 года. Поэтому Выборгский комплекс корректно рассматривать как российский пример технологии HVDC, а не как действующую торговлю электроэнергией.

Почему тогда не сделать всё распределённым?

Есть разумный контраргумент: если проблема в расстоянии, почему не строить больше генерации рядом с потребителями?

Именно это и происходит. Растут солнечные и ветровые установки рядом с потребителями, промышленные энергокомплексы, накопители, микросети и виртуальные электростанции. Чем больше энергии производят и используют на месте, тем меньше нужно её передавать.

Но магистральная сеть от этого не исчезает. Распределённая генерация решает вопрос локального баланса. Магистраль решает другой: как соединить регионы с разными ресурсами, нагрузками и режимами. Если в одном регионе сейчас избыток ветра, а в другом высокий спрос, связь между ними позволяет использовать этот избыток там, где он нужен. Накопители переносят энергию во времени, местная генерация снижает потребность в передаче, но расстояние между ресурсом и потребителем они не отменяют.

У дальней передачи есть цена

Длинная линия не бесплатное решение. Нужно построить саму линию, две преобразовательные станции, подстанции и подъездную инфраструктуру. Нужно согласовать трассу, получить права на землю, пройти экологические и другие процедуры. Чем длиннее линия, тем сложнее её обслуживать, а её отключение способно заметно изменить перетоки в системе.

Поэтому надёжность определяется не одной мощной линией, а архитектурой сети в целом: резервированием, возможностью менять направление перетоков, наличием других связей и запасом пропускной способности. Современная энергетика поэтому развивает всё сразу: большие межрегиональные связи, локальную генерацию, накопители и управление спросом.

Что это значит для человека у розетки

Включая чайник, мы не думаем, откуда пришёл каждый киловатт-час. Но за этим может стоять длинная цепочка: станция за сотни или тысячи километров, несколько уровней сети, а иногда и HVDC-участок.

Для потребителя из этого следуют две вещи:

Цена электричества складывается не только из стоимости генерации. В неё входят линии, подстанции, преобразовательные комплексы, обслуживание и развитие сети.

Надёжность розетки зависит от всей цепочки, а не только от ближайшей электростанции. Чем теснее связана энергосистема, тем больше возможностей перебросить мощность между регионами, но тем больше инфраструктуры нужно содержать и защищать.

Парадокс снимается

Иногда генерацию действительно выгоднее строить рядом с потребителем. Но во многих случаях лучшее место для станции определяет не город, а ресурс. ГЭС не поставишь там, где нет реки, солнечную станцию нет смысла строить там, где мало солнца, а офшорный ветропарк по определению находится в море.

Мы возим электричество не потому, что забыли построить станцию рядом, а потому, что лучшее место для генерации часто находится далеко. И тогда магистральная сеть оказывается не лишним звеном, а способом связать две разные географии: место, где есть энергия, и место, где она нужна.

Источники

МЭА — Electricity Grids and Secure Energy Transitions

ENTSO-E — HVDC Connections

Министерство энергетики США — Connecting the Country with HVDC

Правительство Китая — развитие UHVDC-передачи

Россети НТЦ — передачи и вставки постоянного тока, Выборгский комплекс

Fingrid — прекращение импорта электроэнергии из России в мае 2022 года

Министерство энергетики США — Grain Belt Express

Hitachi Energy — SunZia Transmission
