В прошлом году была поставлена задача сделать капельный полив в теплицу. О преимуществах данной системы писать не стану. Для меня главное — время.

Задача решалась по пунктам:

1. Определение вида растений и их количество в теплице.

2. Количество лени, которое мы хотим получить, то есть подбираем объем емкости.

3. Рисуем опору под емкость, без фанатизма (дальше вы увидите, что он был). Варим и устанавливаем.

4. Прорабатываем автоматическую систему полива и полуавтоматическую систему подкормки (система «журавль», ручной труд есть, но не много, раз в неделю). Деталировка.

1.Определение вида растений и их количество в теплице.

В моем случае это помидоры, перцы, баклажаны (зачем они мне, я их не ем).

Каждый вид растений требует разное количество воды и периодичность полива. Но я исходил из усредненных значений, к рекордам по урожайности не стремлюсь (весь урожай еще собрать надо, обработать и всю зиму кушать или им закусывать). Тем, кто заморочен над рекордами, систему под каждый вид растений нужно делать индивидуально (спойлер - емкость можно использовать одну и один фильтр, далее систему нужно разделить на каждый вид растений).

Помидоры 60 шт., перцы 12 шт., баклажаны 3 шт. Усредняем количество воды по видам по 3 литра за каждый полив.

2.Подбираем объем емкости.

Не сложно посчитать что при расходе воды за каждый полив на помидоры уходит 180 литра, на перцы 36 литров, баклажаны 9 литров. Итого 225 литров один раз в 2-3 дня, это не окончательный вариант полива, он зависит от многого (температуры, влажности, вегетационного периода, качество и количество подкормок и т.д.). Таймер позволяет настроить периодичность, в также количество воды под каждый куст, настраивается продолжительностью.

Оптимальной на мой взгляд емкостью для системы является еврокуб. Пока у меня сделан один еврокуб, далее планирую поставить еще один.

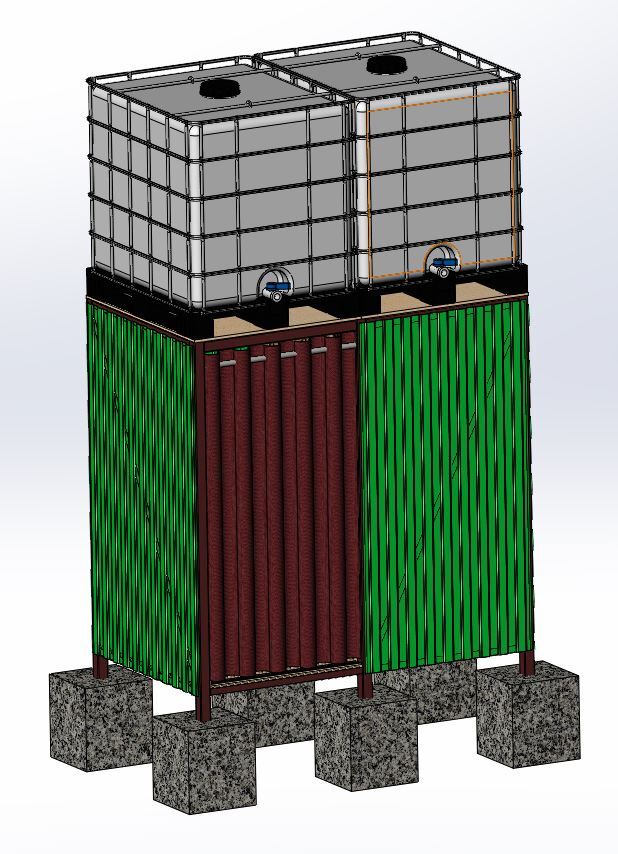

Планирую внизу сделать летний душ. Наверху два еврокуба. Поэтому высота чуть более 2 метров до площадки еврокубов.

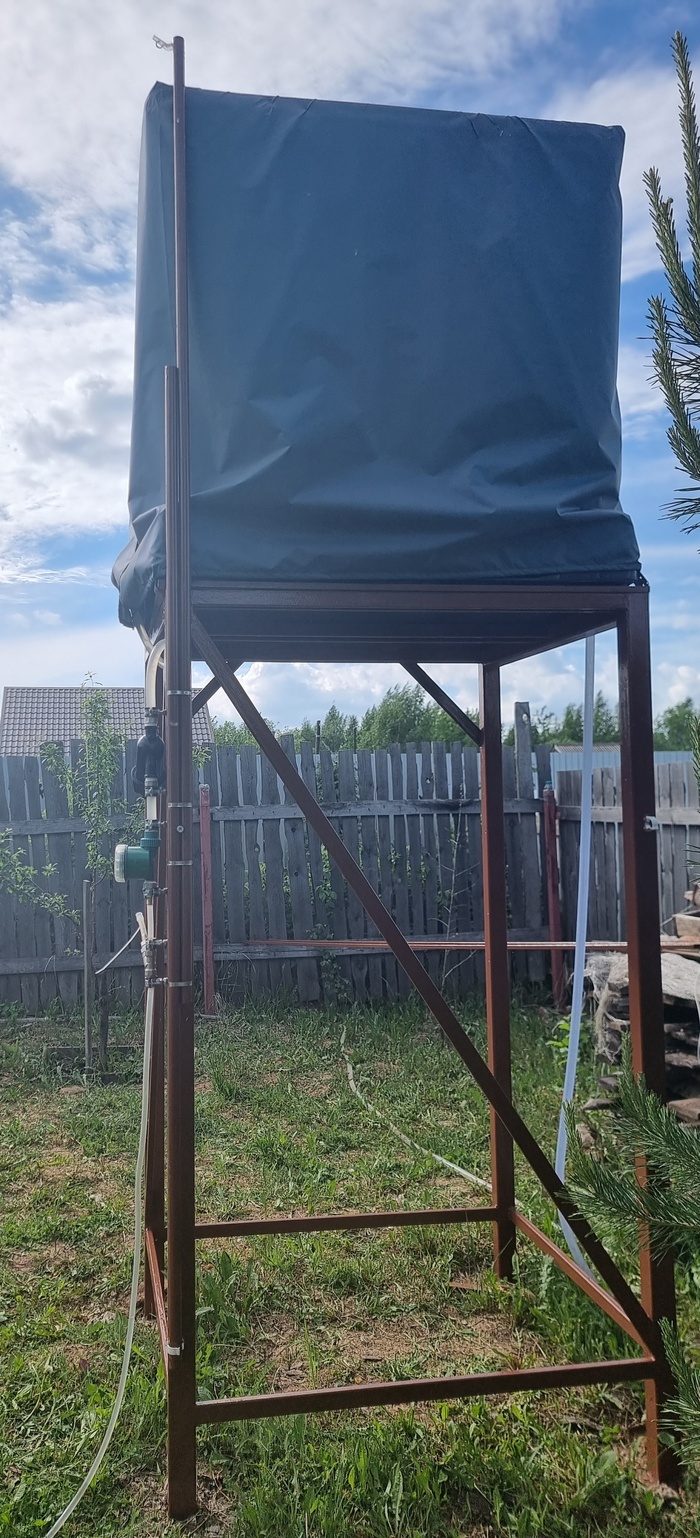

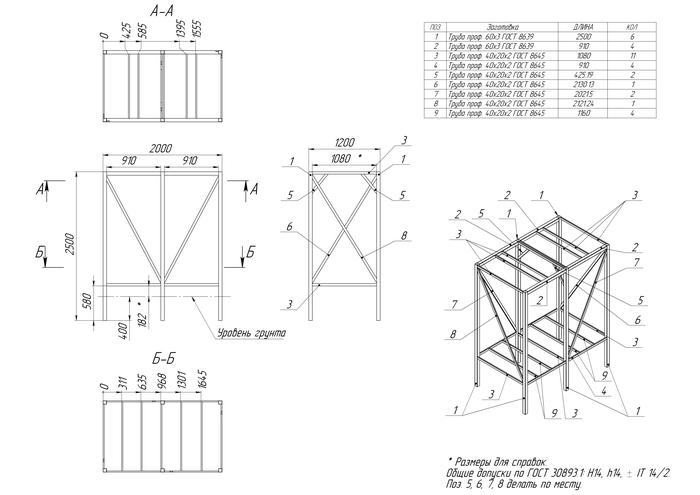

3. Опора под емкость.

Размеры моего поддона, на котором стоит еврокуб 1200х1000. Каркас сделан из профильной трубы. Простое КД ниже на рисунке.

На каркас сверху кладем фанеру влагостойкую толщиной 16 мм.

4. Деталировка

Постараюсь описать данный пункт кратко, но поясняя каждый элемент системы.

Последовательно собираем узлы в схему:

Подбор еврокуба.

• Узел с подачи воды в еврокуб.

• Узел подключения к сливному крану еврокуба.

• Узел фильтрации.

• Узел управления.

• Узел подачи жидких удобрений в капельный полив.

• Система распределения воды.

• Крепление узлов к стойке еврокуба.

• Система «журавль». Подкормка жидкими удобрениями.

Подбор еврокуба.

Данный куб должен быть для пищевых продуктов, и не в коем случае не используйте куб после химии (вы потом эту химию кушать будете, полезного мало. Крики в комментариях, что «я все отмыл» в данном случае работают плохо, пластик имеет свойство впитывать химию). Определяем пищевой ли еврокуб по специальному значку на самом пластике еврокуба (он не краской нанесен, а имеет углубление на пластиковой стенке, по форме значка (см. фото ниже)). Но уточняйте у продавца, что было в емкости, обязательно.

Узел с подачи воды в еврокуб.

Перед закупкой похожего товара описанного ниже смотрим какого диаметра у вас верхняя горловина еврокуба, могут быть проблемы с автоматическим клапаном (4.8). Если горловина меньше, чем DN150, тогда некоторые пункты нужно пересматривать (шанс, чуть-чуть, но есть).

У меня данная система подачи состоит:

4.1 Муфта - необходима для правильного позиционирования ручки крана. Муфта американка 3/4ВР*3/4НР , 1 шт.– Ozon.

4.2 Шаровой кран - делает вкл/выкл воды. Кран шаровой для воды 3/4" латунный ВР/НР полнопроходной, ручка рычаг, 1 шт.– Ozon.

4.3 Штуцер для шланга.  Штуцер для шланга, 3/4", 20 мм, c внутренней резьбой, 4 шт. (первый штуцер) – Ozon.

4.4 Шланг. Брал в местном магазине, ¾. Какую длину вам надо смотрите сами.

4.5 Штуцер для шланга. Смотри пункт 4.3 (второй штуцер).

4.6 Уголок латунный - исключает перегиб шланга. Уголок латунный 3/4НРх3/4ВР, 1 шт. – Ozon.

4.7 Контргайка 3/4"- фиксирует поплавковый клапан, будьте осторожны при затягивании (клапан пластиковый). Контргайка 3/4", с ребордой, внутренняя резьба, 1 шт. – Ozon.

4.8 Автоматический клапан поплавковый - для тех, кто забыл, что надо пить ноопепт. Клапан поплавковый автоматический 3/4" Профсан ПСМ, вертикальный, верхний подвод воды, PSM-KB1V34, для бочек, емкостей, бачков унитаза, 1 шт. – Ozon. Самое интересное в описании написано, что держит 6 атм., на фото 12 (с карточки товара), на самом клапане написано 10 атм., но у меня в водопитающей системе не больше 4 атм. поэтому мне подходит.

4.9 Хомуты – 2 шт.

4.10 Фумлента – 2 шт. (на данный узел хватит и одной, на последующие узлы системы может и не хватить).

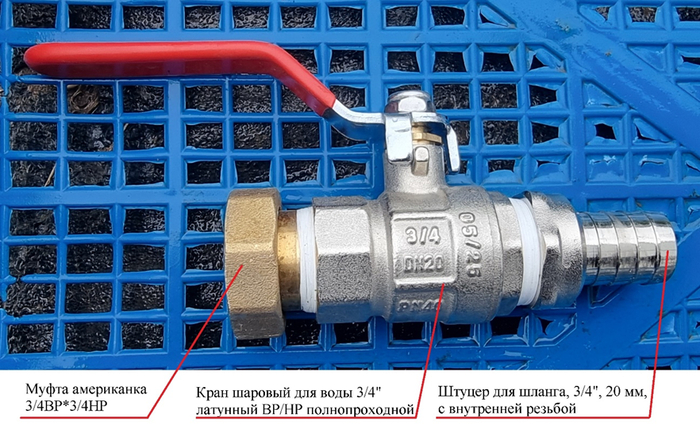

Собирал и подключал к системе водоснабжения крановый узел. Через уплотнение фумлентой к крану (4.2) прикрутил муфту (4.1) и штуцер (4.3). Далее по схеме шланг.

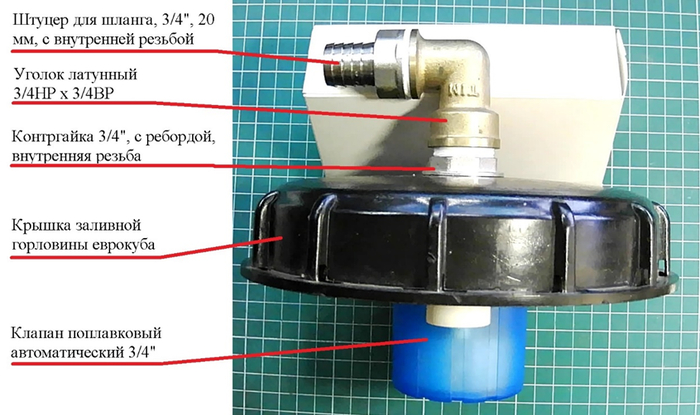

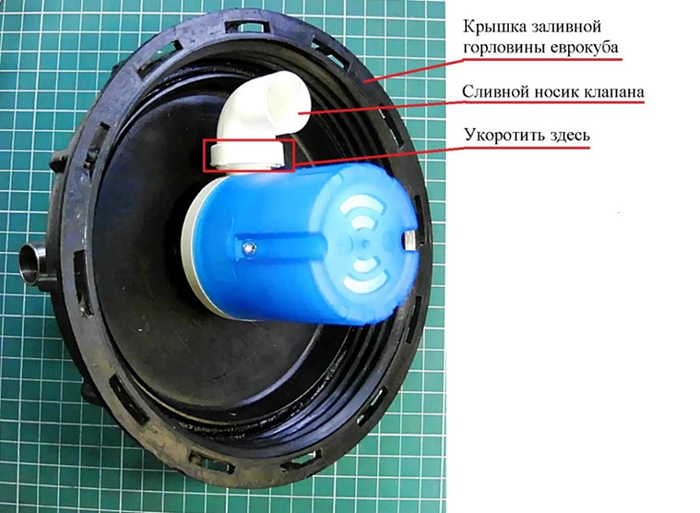

Установка поплавкого клапана. Для этого я просверлил по центру крышки заливной горловины (DN150) еврокуба отверстие на 20 мм (это в моем случае 20 мм, зависит от пункта 4.8). Далее доработал сам клапан (4.8), резьбу для сливного носика отпилил на величину (ножовка по металлу), которая позволила закрутить крышку на еврокуб, у меня получилось, что резьбы осталось 10 мм. Сам же носик клапана (4.8) со стороны резьбы также отпилил на этот же размер. Перед установкой клапана (4.8) в отверстие крышки заливной горловины еврокуба носик накрутил на сам клапан (4.8) и направил его в противоположную сторону от входного отверстия в клапане (если кратко - носик должен смотреть вниз, его установка обязательна). Установил клапан (4.8) на крышку еврокуба, зафиксировал его контргайкой ¾ (4.7). Проверил возможность установки крышки с клапаном (4.8) на еврокуб, мне ничего не помешало, поэтому продолжил. Намотав фумленту (4.10) на (вход) пластиковую резьбу клапана (4.8) и накрутил уголок латунный (4.6) с предварительно установленным (с фумлентой) штуцером для шланга (4.5).  Установил на еврокуб и герметично НЕ закрутил (буквально пол оборота), так как воздуху при заполнении нужно выходить. Собранный узел верхней крышки еврокуба ниже на фото (2шт.)

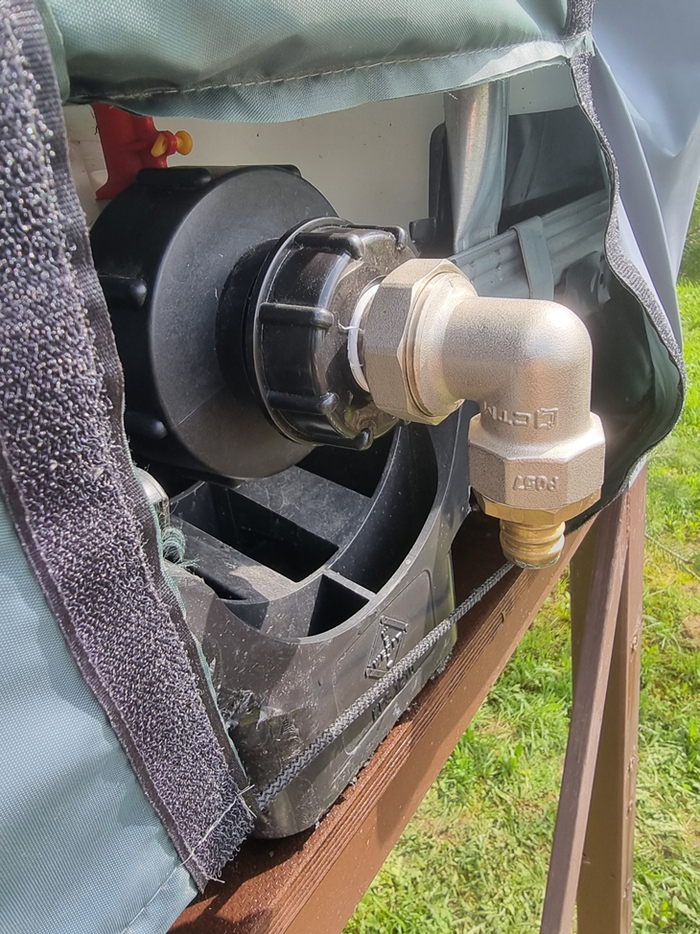

Узел подключения к сливному крану еврокуба.

Дальнейшее подключение зависит от размеров крана еврокуба. Вы сначала смотрите, что у вас на кране еврокуба, а потом уже подбираете переходники.

Как правило резьба от S60x6 (S – профиль резьбы, 60 – диаметр, 6 – шаг резьбы), S80х3, S100х8 могут быть и еще, но в свободном инете не искал. Так как я везучий мне попался самый большой диаметр S100x8 поэтому закупил:

4.11 Переходник для Еврокуба, на кран куба S100х8(3")*S60х6(2"), 100х60мм, вход 100мм, выход 60мм, 1 шт. - Ozon.

4.12 Мне понадобился еще один переходник, так как на нужный диаметр сразу не было. Переходник на еврокуб 2"(S60) х 1" , 1 шт. - Ozon.

4.13 Угловая американка 1" соединитель труб с накидной гайкой угловой внутренняя-наружная резьба, 1 шт.– Ozon.

4.14 Соединитель/штуцер для шланга внеш. резьба 1" - "ёлочка" 19 мм, латунь , 1 шт.– Ozon.

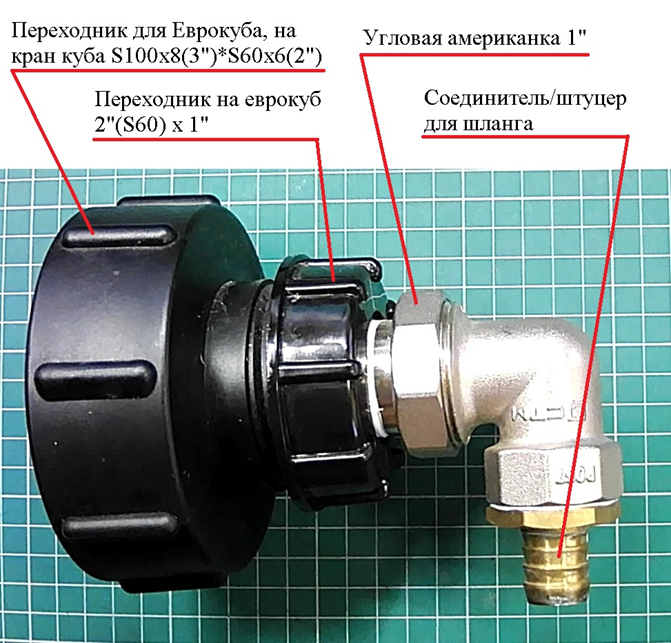

Собранный узел представлен на фото.

Если вы соберёте узел с другими элементами, не меняйте угловую американку (4.13) (или замените на похожую), так как после герметичного закручивания всех элементов узла вы не сможете угадать необходимое положение выходного штуцера (4.14) для шланга, угловая американка (4.13) позволит откорректировать данный угол в дальнейшем и обеспечить необходимую герметичность соединения. Также похожий элемент (угловая американка (4.13) исключает возможность перегиба шланга в данном месте. Собранный пакет переходников должен обеспечивать беспрепятственное прохождение шланга к штуцеру. Я делал, чтобы габарит штуцера для шланга выходил за габарит еврокуба, и как следствие за габарит стойки под еврокубом.

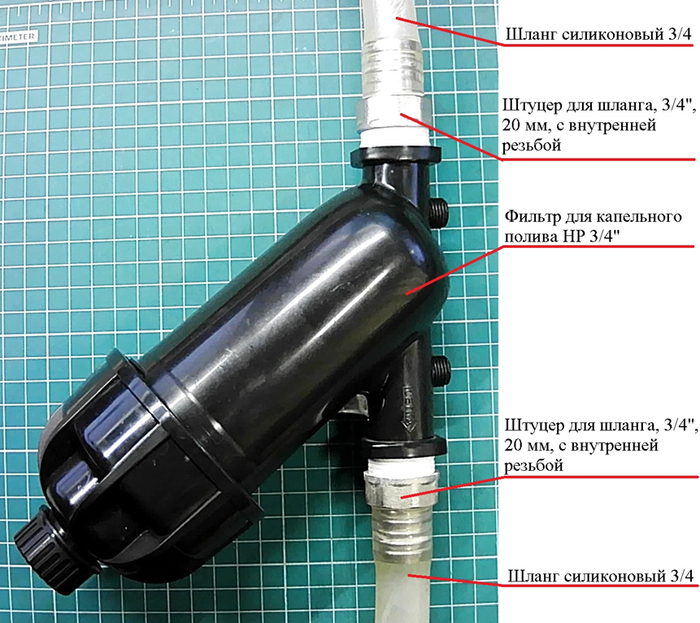

Узел фильтрации.

Далее по схеме идет фильтр для тонкой очистки воды, он необходим для предотвращения засорения капельниц.

4.15 смотри пункт 4.3 (третий штуцер).

4.16 Фильтр для капельного полива НР 3/4", сетчатый (5 куб.м/ч), 1 шт. – Ozon.

4.17 смотри пункт 4.3 (четвертый штуцер).

Здесь смотрел по производительности фильтра. Давление у меня всего 0,2-0,3 атм.

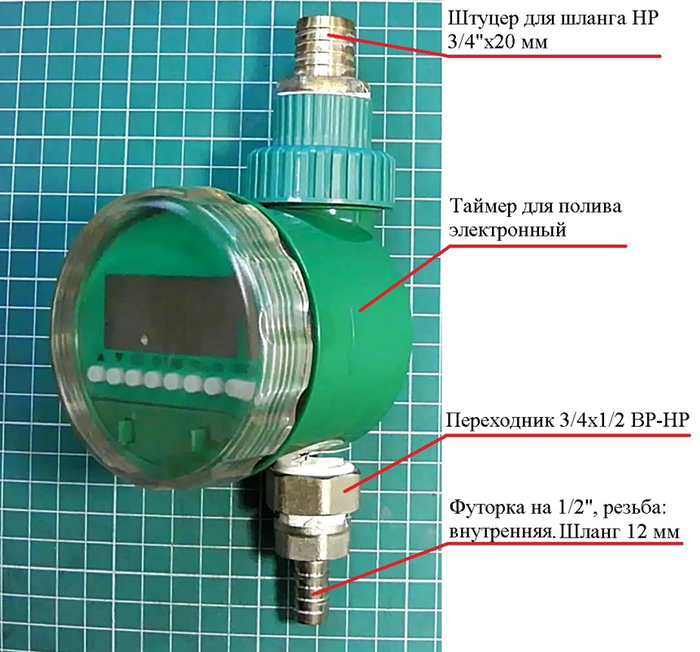

Узел управления.

Собрал систему управления на простом таймере, который способен работать без давления (из бочки), при покупке обращал на это внимание.

Система управления состоит:

4.18 Штуцер латунный для шланга НР 3/4"х20 мм, 1 шт. – Ozon.

4.19 Таймер для полива электронный, 1шт. – Ozon.

4.20 Переходник 3/4х1/2 ВР-НР латунь, 1 шт. – Ozon.

4.21 Футорка на 1/2", резьба: внутренняя. Шланг 12 мм , 2шт. (первый штуцер) – Ozon.

Таймер после года эксплуатации перестал реагировать на некоторые кнопки, лечение состоит в разборке и зачистке контактных площадок под кнопками (наждачной бумагой на 600 грит, без фанатизма).

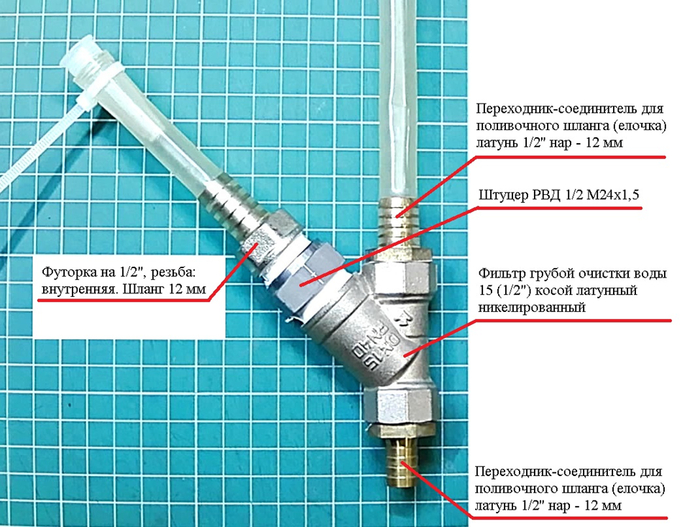

Узел подачи жидких удобрений в капельный полив.

4.22 Переходник-соединитель для поливочного шланга (елочка) латунь 1/2'' нар - 12 мм, 2 шт. (первый штуцер)  – Ozon.

4.23 Фильтр грубой очистки воды 15 (1/2") косой латунный никелированный  – Ozon.

4.24 Штуцер РВД 1/2 М24х1,5 - 1 шт. – Ozon.

4.25 смотри пункт 4.22 (второй штуцер).

4.26 смотри пункт 4.21 (второй штуцер).

Как вы видите я не обращал внимание на гальванические пары, в этом случае не думаю, что это необходимо.

Чуть ниже опишу систему «журавль», которая непосредственно участвует в подаче жидких удобрений.

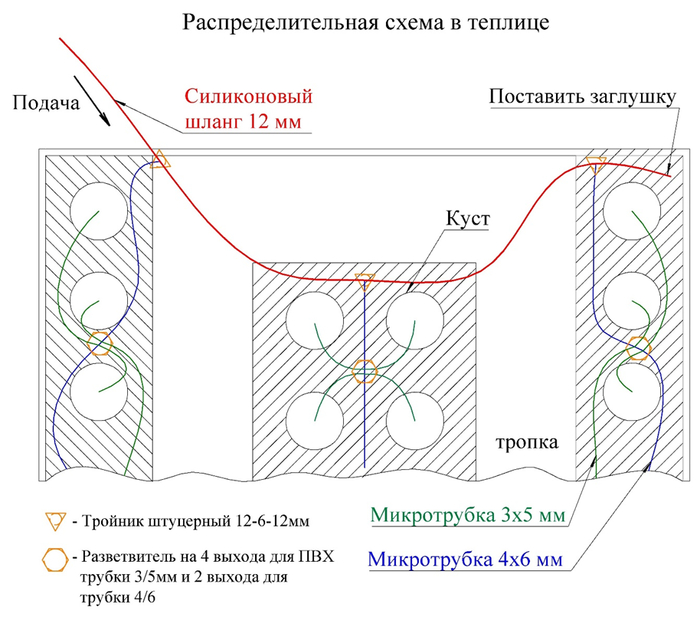

Система распределения воды.

Исходил количества рядов в самой теплице и количества растений.

4.27 Шланг силиконовый 12 мм – брал в местном магазине. Подвод воды до самой теплицы и распределении ее между рядами. Длину определял по факту.

4.28 Тройник штуцерный соединитель поливочных шлангов, труб и пневмо систем 12-6-12мм – 3 шт. – Ozon, Али.

4.29 Микротрубка 4х6 мм - 20 метров. Распределение воды на рядах. Длину определял по факту.

4.30  Разветвитель на 4 выхода для ПВХ трубки 3/5мм и 2 выхода для трубки 4/6 или 4/7мм (1/4") - 50 шт. – Ozon, Али.

4.31 Микротрубка 3х5 мм. L-50м. ПВХ (для капельного полива). Распределение воды на растения. Длину определял по факту – Ozon, Али.

4.32 Капельница колышек для капельного полива, набор 50 штук (мне нужно было два набора) – Ozon, Али.

Перед тем как собирать шланги (п. 4.29, 4.31) их нужно нагреть в теплой воде. В этом месте я использовал другие шланги, в сезон они стоят дорого, а делать надо. Поэтому делал из подручных дешевых средств. Если нужно опишу в отдельном посте.

Крепление узлов к стойке еврокуба.

Собрав все узлы задумался о креплении данной системы к раме. Решение пришло быстро, закупил необходимые позиции:

4.33 Хомут сантехнический 1/2", для 20 трубы с внешним диаметром 20-25 мм, с гайкой , 4 шт. – Ozon.

4.34 Трубный хомут быстрого монтажа 1/4" (12-16 мм), 2шт. – Ozon.

4.35 Шпилька строительная М8, или болты с длинной достаточной для крепления.

4.36 Гайки М8. Для фиксации от проворота.

4.37 Вытяжные гайки М8, 7шт. - Ozon. Установил их в раму. Как устанавливать найдите в инете (спойлер, нужны лишь болт и гайка, плюс соответствующие ключи). На этом пункте используется 6 шт.

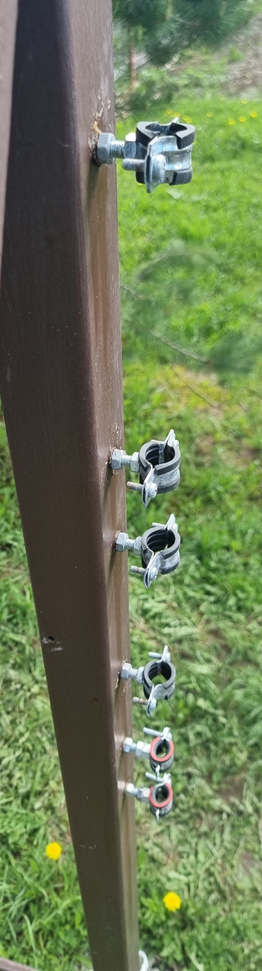

Хомуты (п.4.33) требуются для удержания узла фильтрации и управления. Хомуты (п. 4.34) для узла подачи жидких удобрений. Если вы заметили, то хомуты (п. 4.33) это не то, что мне нужно, поэтому комплектные крепления к профильной трубе заменил соответствующей шпилькой, а гайками законтрил от проворота. Расстояние между хомутами подбирал по месту, смотрел чтобы и шлангам было хорошо, и монтаж был для меня удобный.

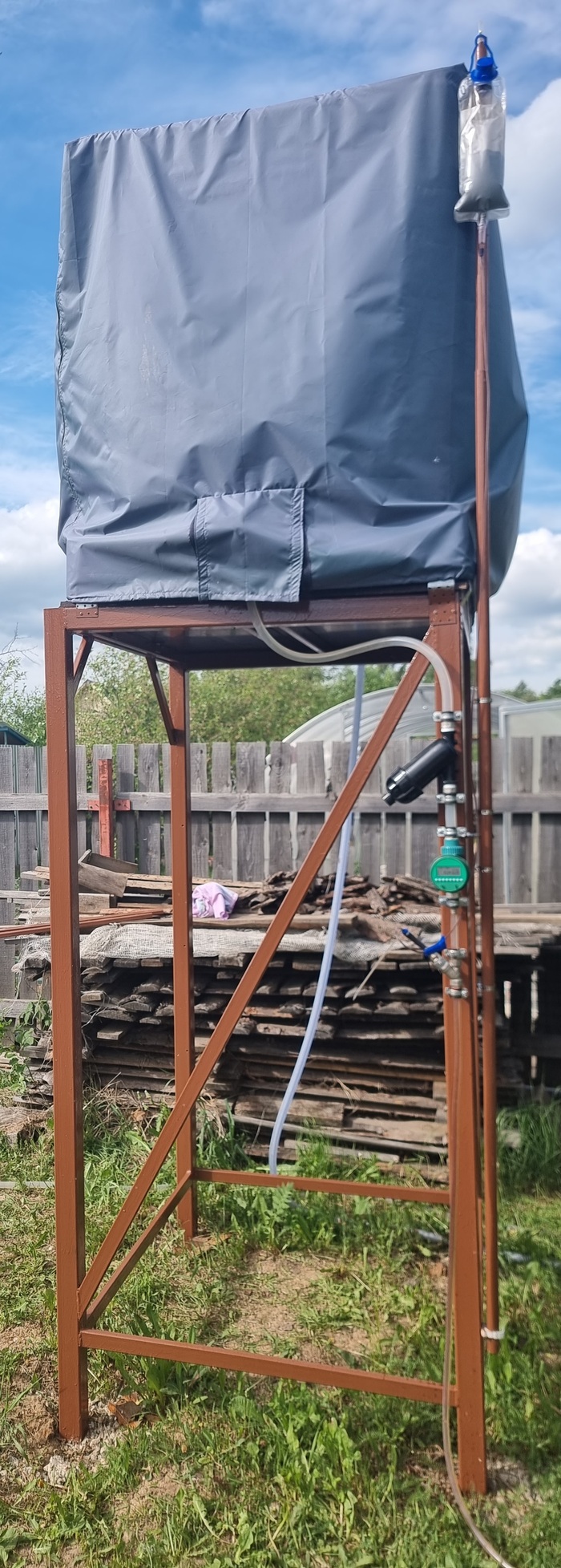

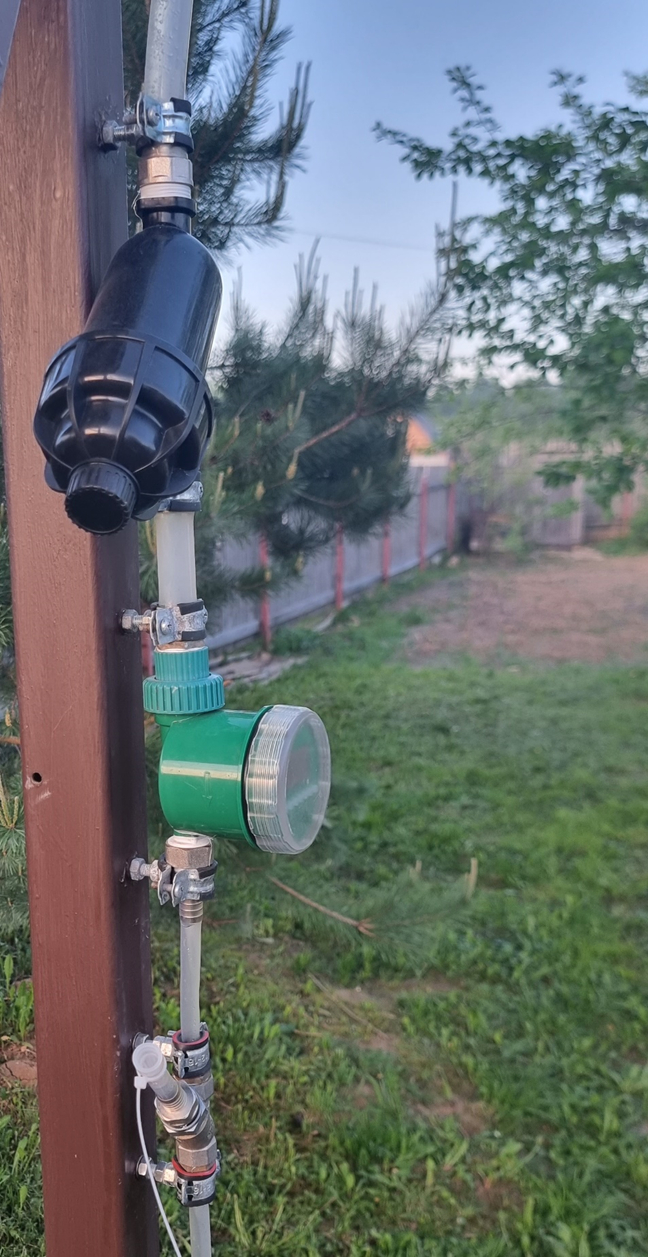

И вот на фотографии собранная система на стойке.

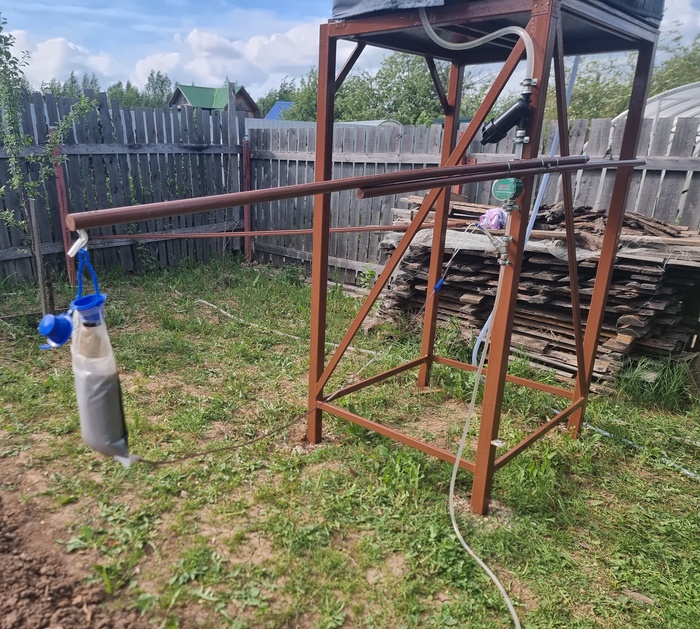

Система «журавль». Подкормка жидкими удобрениями.

Основное правило для данной системы заключается в том, чтобы емкость с удобрениями была выше уровня воды в еврокубе. Сделаете ниже, вода выдавит ваше удобрение. Смотрите как работает гидроуровень, принцип тот же.

Для данной системы были закуплены:

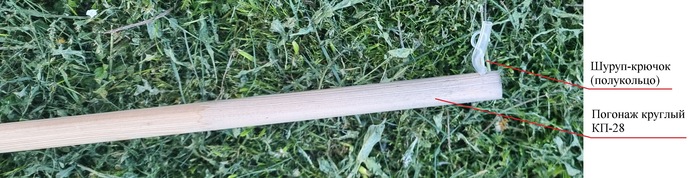

4.38 Погонаж круглый КП-28 d=28мм сращенный бессучковый L=2,1-2,2м, 2 шт. – Мегастрой.

4.39 Хомут ВИНТ нерж.40-60мм, 4 шт. – Мегастрой. Но советую по месту смотреть. Необходим для стягивания погонажа в одно целое.

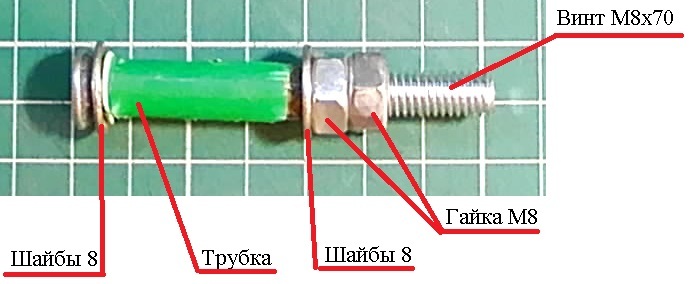

4.40 Трубка стальная или алюминиевая, внутренний диаметр 10мм, толщина от 1.5 мм Длина 32 мм, 1шт. «Подножная» трубка, что нашел под ногами. Служит как обойма вращения для оси, предотвращая износ погонажа круглого.

4.41 Винт М8х70, 1шт. Винт — это наша ось вращения.

4.42 Гайки М8, 2 шт. Контрим винт от самовыкручивания.

4.43 Шайбы 8, 2 шт. Для поджатия трубки.

4.44 Смотри пункт 4.37, на этот пункт нужна одна вытяжная гайка.

4.45 Крепление для труб 25 мм, 2 шт - Ozon. Для фиксации погонажа круглого в крайних положениях.

4.46 Набор для введения энтерального питания гравитационный мешок 1000 мл, система для подачи энтерального питания Mederen, 1 шт. – Ozon. Сюда будем заливать удобрение.

4.47 Шуруп-крючок (полукольцо), сталь, оцинкованный 3х30 мм, 1шт - Ozon. На этот крюк будем вешать гравитационный мешок.

4.48 Кусок какого-нибудь шланга, который будет ограничивать соскакивания мешка с крюка.

Данную систему необходимо собирать только после сделанной стойки под еврокуб и установленного самого еврокуба.

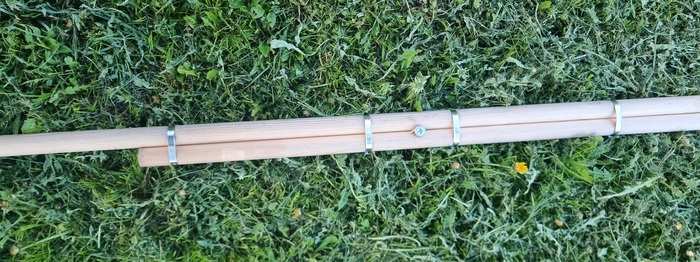

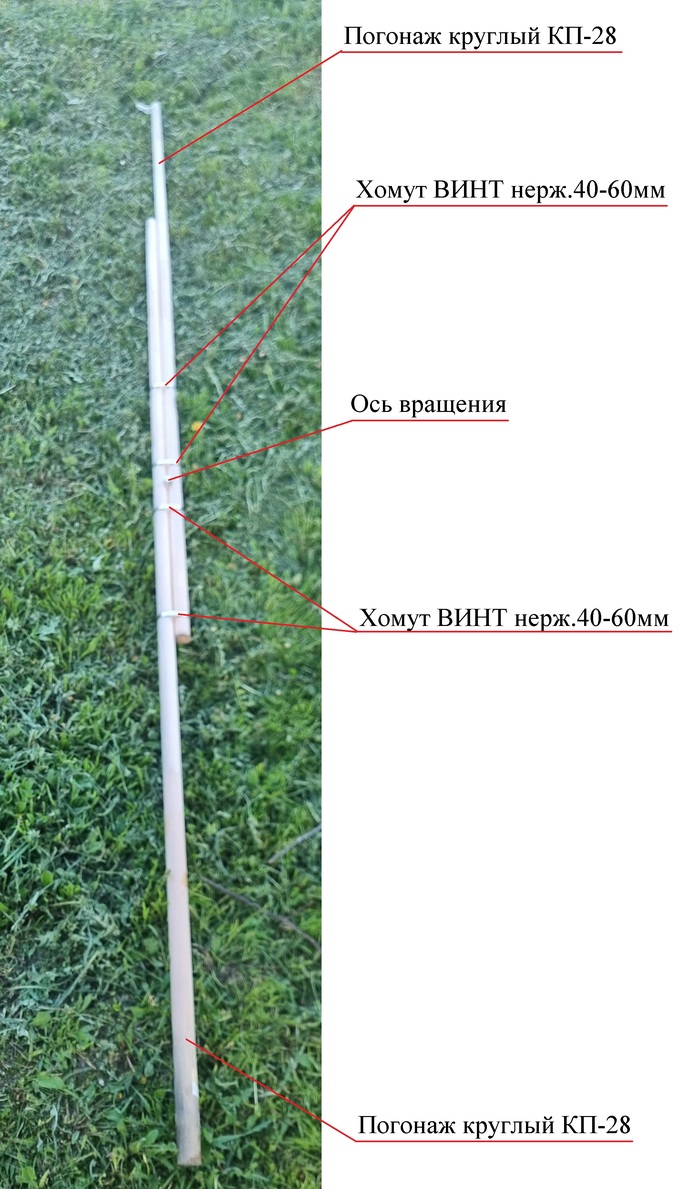

Хомутами (4.39) стянул погонаж круглый. Общая высота должна быть примерно, как высота стойки с еврокубом, главное, чтобы после установки, гравитационный мешок был всегда выше уровня воды в еврокубе. Отверстие под ось определял также по месту, смотрел чтобы хватало для фиксации «журавля» в двух положениях, и высота выше еврокуба.

Итоги.

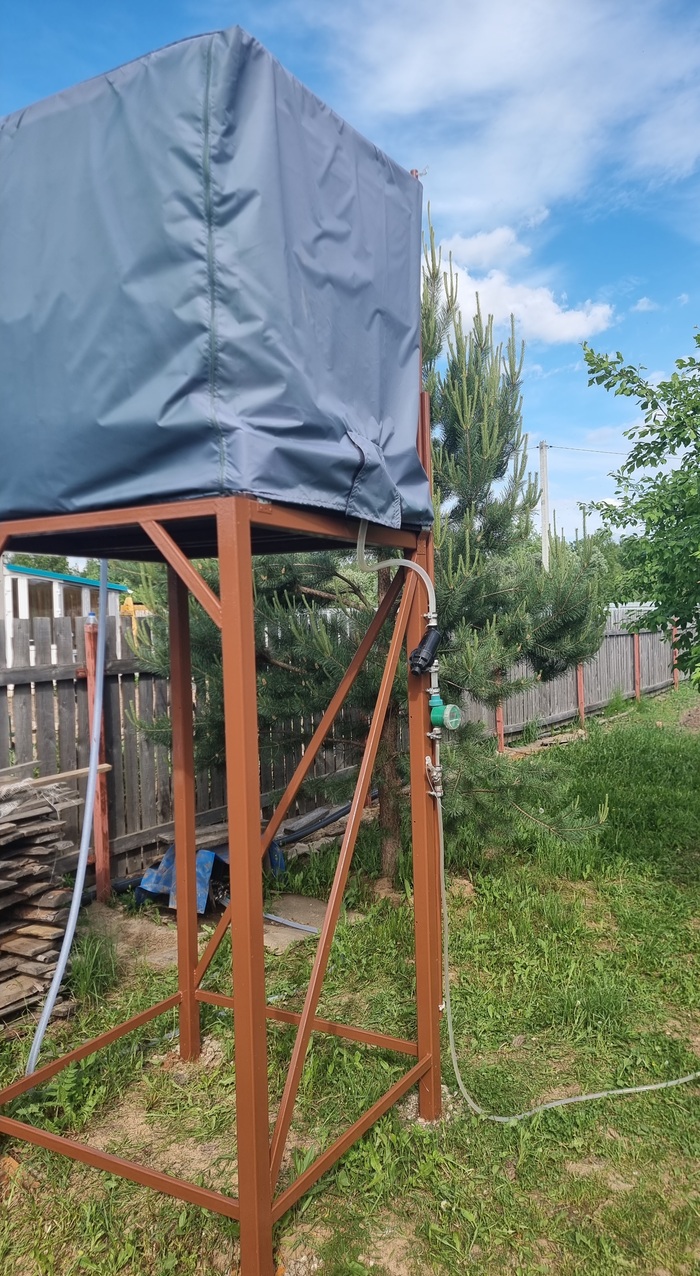

1.Система благополучно отработала год (2025). Сейчас также работает, жалоб и нареканий нет.

2. Окупилась за один сезон, даже со стойкой и всеми иными затратами. Примерно посмотрел сколько бы я потратил времени на дорогу, сам полив и т.д., то я даже заработал.

3. На зиму все демонтируется, кроме стойки и еврокуба. Отверстия консервируются. Монтаж готовой системы не больше 1 часа.

З.Ы Текст мой, фото и рисунки мои. Продумано мной, собрано с помощью. Естественно, частично брал идеи со свободного интернета.
