Основная идея

Как настоящий любитель дварфов давно хотел сделать кружку из Deep Rock Galactic.

Самый понятный и простой путь - смоделировать 3D модель и изготовить на 3D принтере. Отучившись 4 года в бакалавриате на инженера-конструктора, моделировать в инженерных программах я научился, может быть даже и конструировать!

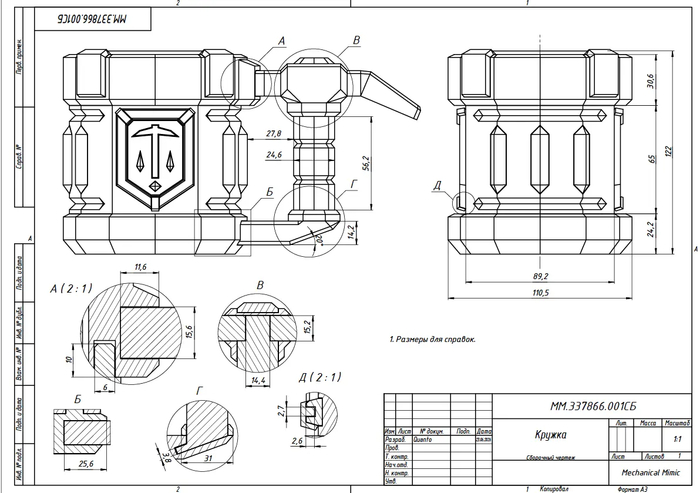

Моделируем и конструируем

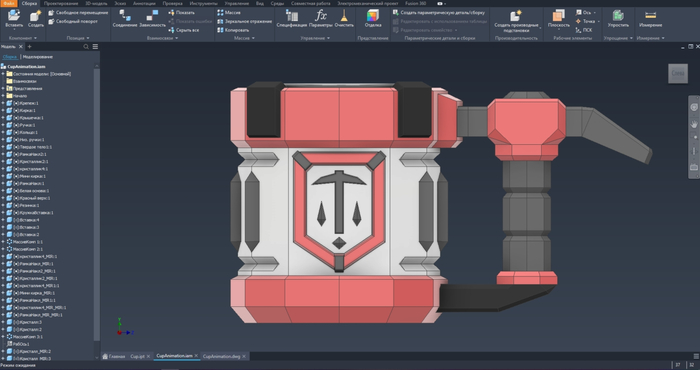

Чем DRG для разработки хороша, её полигональный угловатый стиль отлично моделируется в инженерных CAD программах и не требует сложных органических форм.

Я решил разделить кружку на части, печатать их по отдельности на FDM 3D принтере разными цветами и обойтись по итогу без ручного окрашивания. Но есть один важный вопрос, можно ли из 3D печатного пластика пить?

Определяемся с материалами

Есть два более-менее подходящих пластика в FDM 3D печати под мою задачу - PLA и PETG. Управление США по санитарному надзору за качеством пищевых ресурсов и медикаментов (U.S. FDA - U.S. Food and Drug Administration) определяет их как безопасные для пищевых продуктов.

Есть еще нюансы. Например сопло 3D принтера должно быть из нержавеющей стали, а не из латуни. Тефлоновой трубки внутри печатающей головы не должно быть (эти части при нагреве могут выделять вредные вещества при производстве) - учитываем.

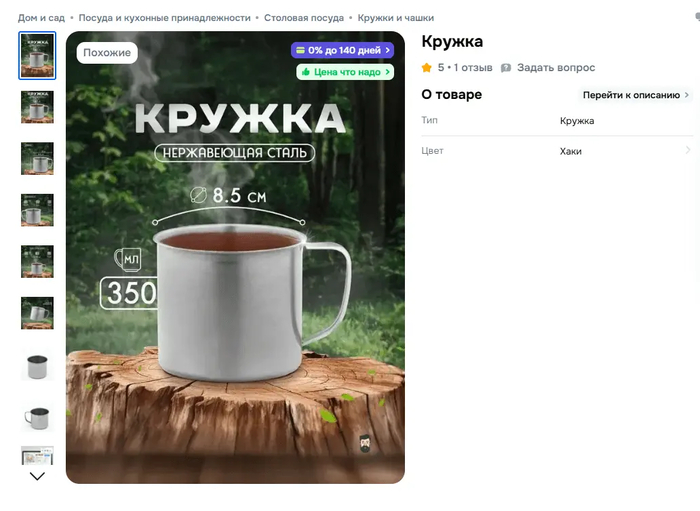

Но все ещё остаются сомнения, хочется минимизировать пищевой контакт с пластиком. И тут я вижу то, что поможет это реализовать - китайские джинсы!

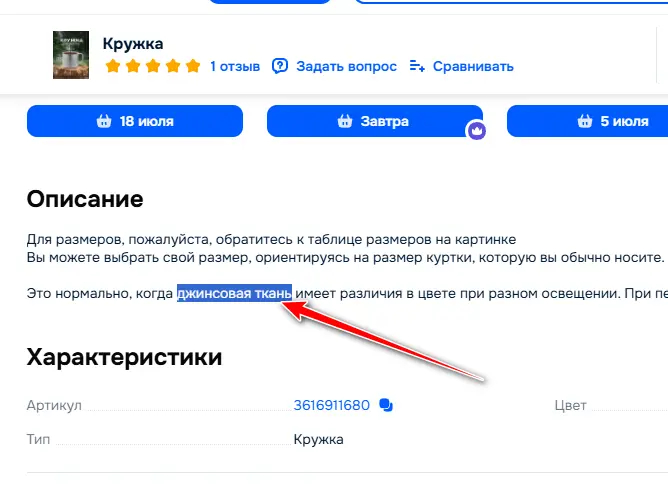

Что такое? Не видите джинсы? А вот продавец вполне себе в описании пишет про джинсовую ткань

Стоило бы мне наверное обратить внимание на эту странную деталь при заказе сразу... (аукнется позже), но подумайте какая хорошая идея, вставить вставку из нержавеющей стали, как в походных кружках! Она отлично подходит для питья, выглядит солидно, минимизирует контакт с пластиком - одни плюсы.

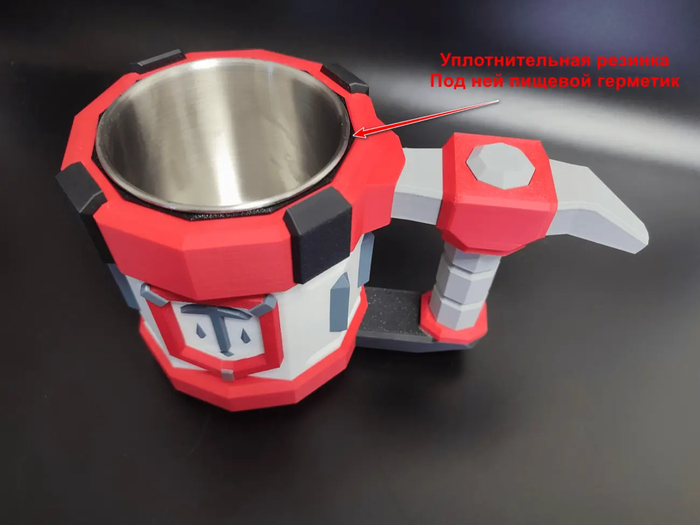

У нержавеющей вставки есть ручка, но её можно отрезать и аккуратно зашлифовать. Все соединения промажем пищевым герметиком для герметичности. Приключение на 20 минут, не больше (нет).

Изготовление

Тут всё буднично. Есть FDM принтер, есть пластик, печатаем детальки.

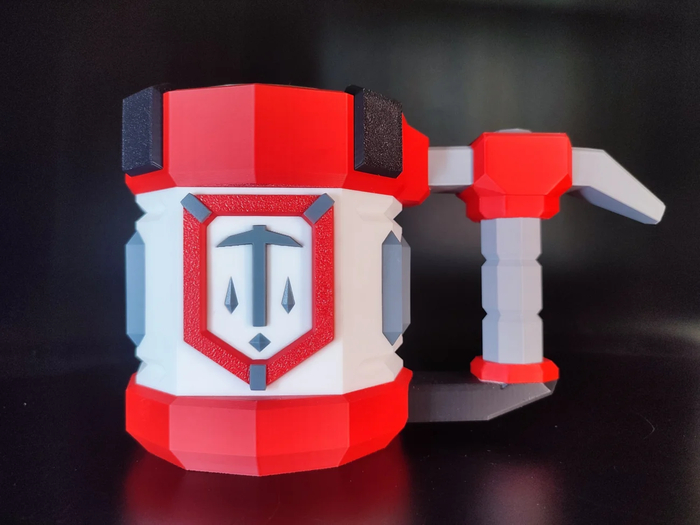

Скрепляем детали между собой, получаем кружку

Остается вставить металлическую вставку из нержавеющей стали в идеально подогнанное отверстие под неё, но... она слишком большая по высоте.

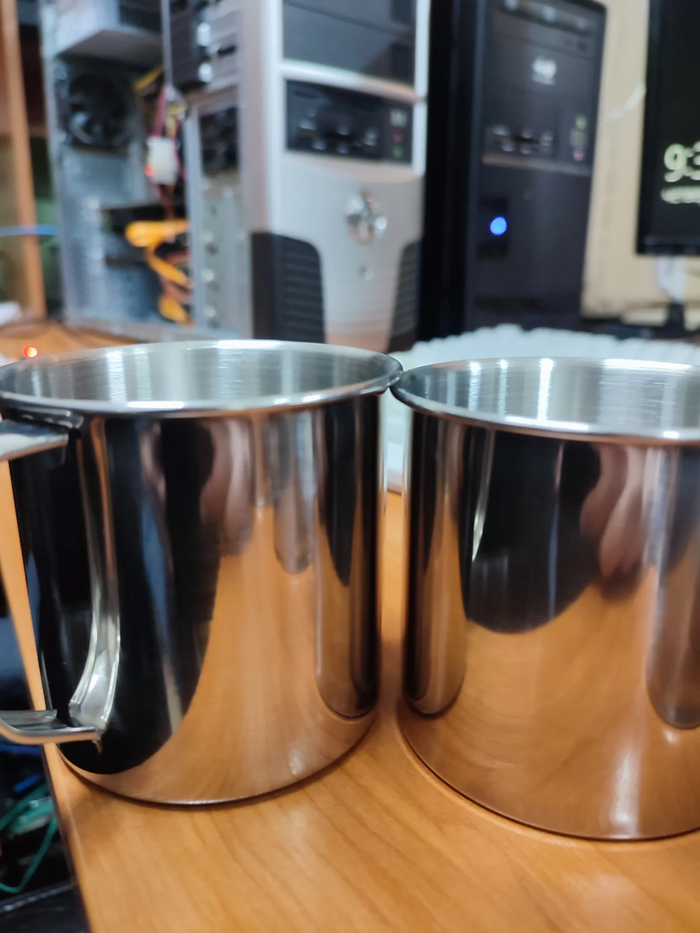

Справа - примерочная кружка, я её использовал с самого начала проектирования, покупал у одного продавца. Слева - кружка с партии из пяти штук, которые я заказал спустя пару месяцев у другого продавца (тот самый с джинсовой тканью). Характеристики точно такие же заявлены, но как видите не совсем всё точно по высоте, черт возьми!

Пу-пу-пу... Итого у меня есть 5 кружек выше нужного размера и уже изготовленные пластиковые части. Кружки будут выпирать на несколько миллиметров и о плотной стыковке придется забыть. Пластиковые части я изготовил и собрал заранее, с нуля начинать и править всё под новую высоту не хотелось.

Чтобы вы придумали в такой ситуации? Вот что придумал я.

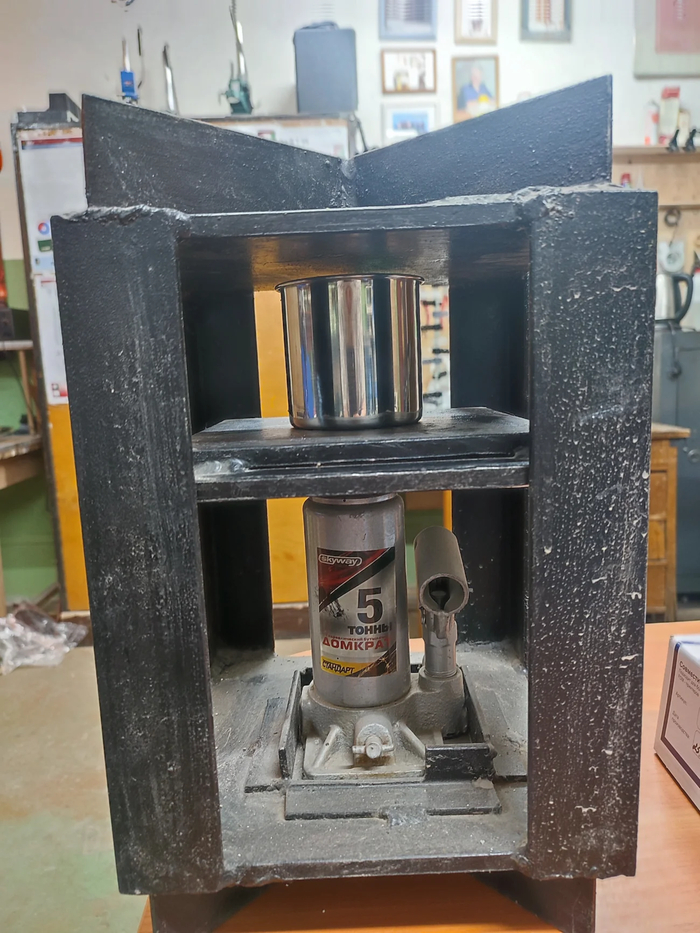

Может немного безумно, но разница по высоте ведь небольшая? Почему бы не сжать немного кружку самодельным прессом из чугуна и 5 тонного домкрата? У всех же есть такой? У меня есть. Использовался для разрушения горных пород в некоторых моих научных работах в университете во время учебы.

Если говорить коротко - это сработало. Кружка равномерно поджалась по высоте на несколько миллиметров. Увы, выше определенного предела её начинало гнуть очень криво и этого было недостаточно.

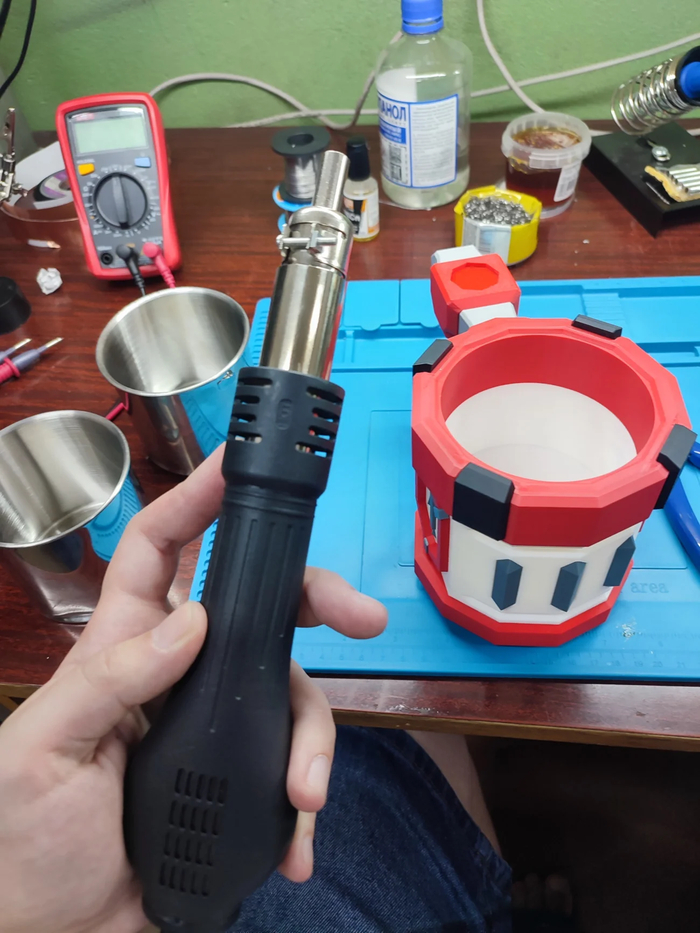

К счастью, нержавейку можно нагреть паяльным феном до 450 градусов и на горячую продавить дно пластиковой части на недостающий миллиметр (пластик от давления нагретой стали немного деформируется, чем и воспользуемся).

Как видите, технологичность сборки просто зашкаливает и везде торчат костыли, но не всё можно учесть сразу при проектировании, макет на то и макет. Зато есть душа! И мои слёзы. У меня были и другие факапы, но упущу их и перейду к финалу. Когда вставка стала иметь подходящую высоту, она закрепляется на обильное количество пищевого герметика и намертво вмуровывается в пластик, излишки аккуратно срезам скальпелем.

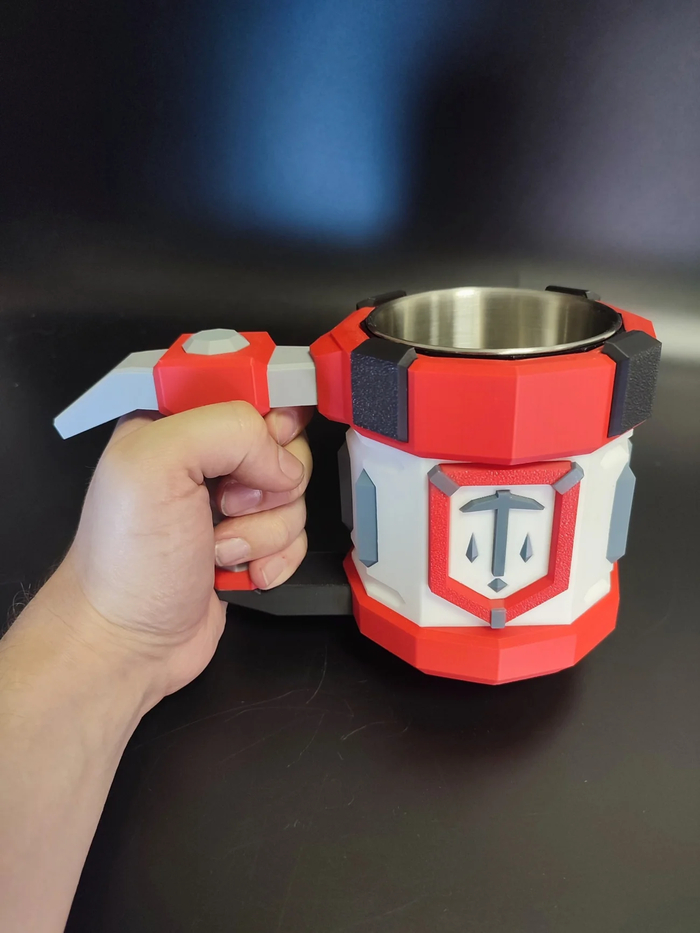

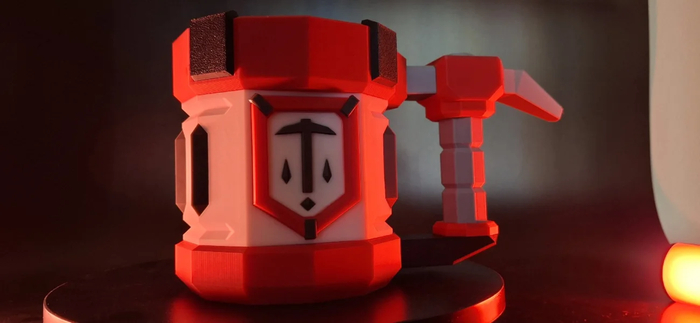

Финал

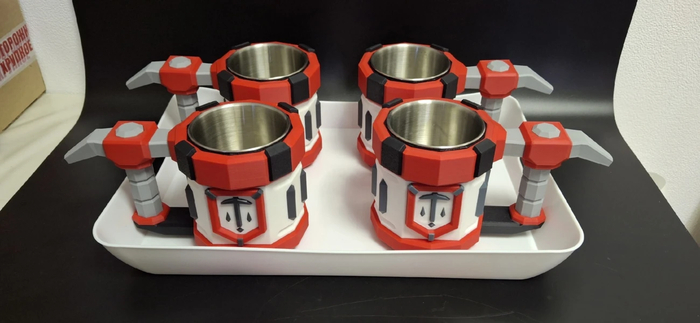

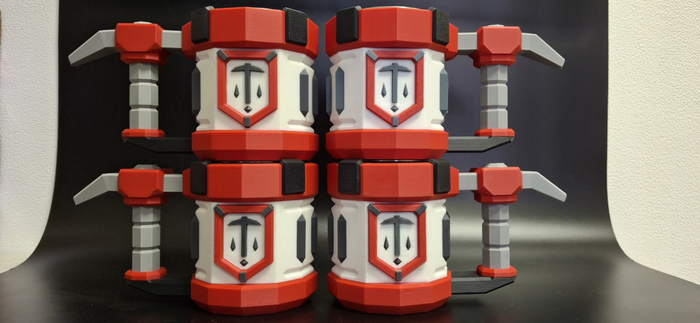

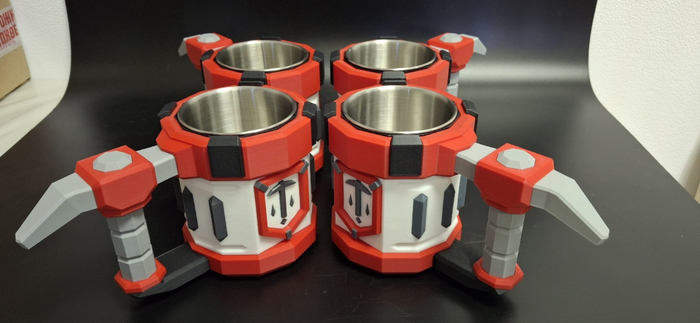

Дварфские боги видят, многое можно было сделать иначе при проектировании, но 4 кружки я полноценно довёл до финала! С костылями, но довёл!

Металлическая вставка минимизирует контакт питья с пластиком, а где питье и будет касаться - пластик используется с допуском к пищевым продуктам. Стыки загерметизированы пищевым герметиком. Разогревать в микроволновке или духовке строго нельзя, как и наливать горячее (благо дварфы пьют в основном пиво).

В конце концов неплохо выглядит на полке и можно использовать для хранения чего-нибудь, хоть той же канцелярии.

В будущих планах поменять конструкцию сборки (чтобы можно было обходиться без 5 тонного пресса и паяльного фена) и отойти от 3д печатных деталей, заменив их на гладкие литые. Надеюсь интересно было почитать про процесс создания и набивание шишек)

P.S. Выложил свои кружки на Озоне и ВБ, ссылки на моем сайте.
