В новостях про жителя США, который спрятал промпт в судебных документах, из поста в пост кочует безграмотная формулировка «белый шрифт». Как человек, который четверть века работает в CorelDraw и правит векторные макеты для ЧПУ, поясняю на пальцах, почему это технический бред.

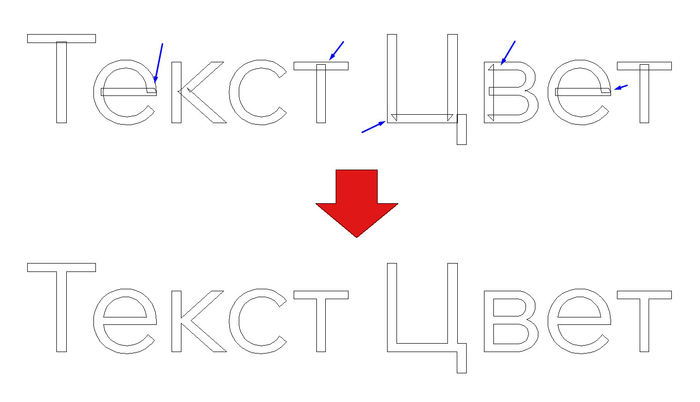

Сам по себе файл шрифта (будь то форматы TTF или OTF) — это исключительно голая таблица математических координат, узлов и замкнутых кривых Безье. У вектора нет и физически не может быть встроенного цвета.
Цвет — это внешняя функция заливки (Fill), которую графический движок редактора или PDF-парсер накладывает на этот готовый замкнутый контур внутри конкретного документа. В данном кейсе строке текста просто был присвоен цветовой маркер белой заливки под цвет фона страницы.
Журналистам и переводчикам, бездумно копирующим зарубежные статьи, пора научиться отличать геометрию векторного контура от свойств отображения символов на экране.
В прилагаемом по ссылке файле изображение в ч/б. Надписи, текстуры и лишние цвета отсутствуют.
Си́рин — райская птица-дева из средневековой книжной мифологии, образ которой восходит к древнегреческим сиренам. В западноевропейских легендах Сирин является воплощением несчастной души. В русских духовных стихах Сирин, спускаясь из рая на землю, зачаровывает людей своим пением. Часто упоминается вместе с другой райской птицей — Алконостом.
Две антропоморфные райские птицы, Сирин и Алконост, с XVII века упоминаются в Хронографах; первое известное упоминание — в Русском хронографе редакции 1617 года. Птицы пленяют людей своим пением так, что «душа из тела исходит».
Русский лубок изображает Сирина, в отличие от Алконоста, без короны, в венце и с крыльями вместо рук. Обе птицы имеют сияние вокруг головы. В русском искусстве Сирин и Алконост составляют традиционный изобразительный сюжет.
Вольная интерпретация на тему, так как кокошник неканоничен.
В сувенирной УФ печати довольно типичная задача - печать по готовым изделиям. Ручки, флешки, ежедневники и вот это вот всё подарочное, наградное и прочий ширпотреб с маркетплейсов. У каждого изделия своя площадь нанесения и координаты этой площади, и нам как то нужно туда попасть. Желательно ровно.
Условия при которых будет продолжаться повествование
Принтер: Mimaki UJF 6042Mk2
Рабочее поле 60х42см
Хайдроп по паспорту 4,5мм
Углекислотный ЧПУ лазер
Софт: КорольДров какой-то версии
Пара культей, лучше не задумываться откуда они растут
Немного отваги
Стандартный метод - печать шаблона
Нет более очевидного решения чем напечатать сетку прямо на столе принтера. Конкретно в цеху где я работаю у меня есть доступ к неограниченному запасу бесхозной бумаги, так что я не обременяю себя необходимостью каждый раз отмывать стол. Но тут как повезёт. Да и стол УФ принтера всё таки обычно делается с учётом, что краска от него должна легко очищаться. По ситуации скребком для стеклокерамических плит или тупо тряпкой в изопропиле/ацетоне.
Данный метод прекрасен в своей простоте, но совершенно не пригоден для работы с изделиями которые не хотят лежать так как нам хочется. Вот мы сейчас и рассмотрим такую задачу. В нашем случае это будут кружки.
Примерно такие
Проблем тут сходу целых две:
Оно не плоское и не будет просто так лежать спокойно и ждать пока мы всё сделаем.
Оно даже не цилиндр. Диаметр переменный.
А теперь пошагово.
Шаг 1 - Измеряем
Берём какой ни будь штандартенциркуль и замеряем предмет во всех интересующих нас измерениях. Если циркуля нет даже обычного, то идём в магазин рейхсканцелярских товаров и покупаем. Рисуем в короле дров условный чертёж на основе измерений.
Чертёж типа
Нам не интересна форма ручки и точность изгибов, поэтому рисуем условно.
Шаг 2 - зона печати
Условный чертёж есть, теперь определимся а де мы вообще напечатать можем. Тут важно знать на каком максимальном зазоре принтер способен печатать с приемлемым качеством.
Если максимальная величина зазора неизвестна, можно упороться и провести тест печати на наклонной поверхности. На свой страх и риск конечно же, и учётом техники безопасности. Ну или посмотреть описание той же вейвформы, там может быть прямо в названии указано.
В нашем случае это 4.5мм. Опускаем направляющую от верхнего квадранта на 4,5 и замеряем какая ширина у нас получилась. По другой оси, от верха до изменения диаметра я намерил 135мм.
Вот и получается что у нас кружка большая, а напечатать мы можем максимум 39х135мм
Шаг 3 - База
Как это часто бывает, нам нужно какое-то днище на котором всё будет держаться. Собирать я это буду на шипы и пазы.
В моём случае нашлась доска размером 50х30см. Это не оптимально для стола размером 60х42, но в пределах нашего изделия больше четырёх штук всё равно не поместиться, так что вполне нормально.
Берём наш чертёж кружки (обозначено синим) и раскидываем по полю любым удобным для нас образом. То есть сеткой. Так как у нас предмет условно цилиндрической формы, мы не можем расположить кружки скруглённой частью к лампе из за риска переотражения излучения от лампы на печатающую голову. Поэтому поворачиваем их настолько безопасно насколько можно. Ну то есть способ размещения у нас по факту только один, ну да.
Определяемся с местом где будут расположены пазы опор (обозначено красным). Делать больше двух на изделие я не вижу никакого смысла ибо третья будет только мешать. Меньше - тоже не рекомендую. Тут можно было поступить умнее и расположить одну из опор в месте где меняется диаметр для более удобного позиционирования, но тогда пришлось бы делать опоры разного диаметра а значит, форма потеряла бы в универсальности.
Зелёным обозначены места пазов доп креплений опор. Потому как доска ХДФ в 3мм пазу решительно отказывается сохранять хоть какое то подобие жёсткости.
Смотрим что бы крепления не мешали кружке спокойно лежать.
Шаг 4 - опоры и крепления
Получилась такая вот фигня. Поясню за размеры:
300мм - размер базы
90мм - диаметр кружки
57мм - расстояние между кружками с учётом, что в этот промежуток должна поместиться её ручка (42мм по замерам) + некоторый зазор что бы она поместилась туда не впритык
37,3мм - высота опоры. 90/2 (середина кружки) - 12,7(половина ширины ручки) = 37,3 - таким образом когда мы положим ручку на опору, кружка будет правильно центрована по своей оси.
18,65 - Высота пазов доп креплений опор. Чисто для симметрии поделил высоту опоры пополам.
5мм - Отступ от низа до кружки для сохранения целостности опоры
3мм - шип высотой ровно в толщину материала из которого всё это безобразие будет изготовлено
Теперь при помощи инструментов формирования приводим это к виду макета детали. Задние минус передние, слияние и вот это вот всё.
Вот эти
В итоге должно получиться вот это
Теперь доп крепления
Тут все размеры взялись либо с основной опоры, и шипы в соответствии с пазами на днище.
Дублим детали в нужном количестве, компонуем, режем.
Важно что бы границы опоры были именно вырезаны, так как по этим границам мы будем выставлять форму в нулевую позицию принтера
Собираем. На выходе у меня получилось вот это.
В случаях, когда провафлили размеры и шипы болтаются в пазах как сопли по ветру холодным питерским вечером можно использовать клей. В особо запущенных случаях неплохо работает клеевой пистолет.
Кусочек цивилизованного мира
В теории мимаки предлагает нам надёжный метод крепления прям на болты, но зачем если можно всю эту радость присрать обрезками оракала и радоваться. Вопрос скорее к рациональности трудозатрат. Делать что то по уму ради 10 штук тиража и 10000 мотивация очевидно разная. Весь прикол во фразе "позиция отверстий может быть изменена без предупреждения" и таки по ходу в зависимости от года выпуска она реально разная. Так что придётся измерять. В китайском оборудовании, таких приколюх я не замечал.
Наивные японцы предлагают сделать по уму
Шаг 5 позиционирование в рипе
Тут я допустил ошибку с довольно дебильной величиной отступов первой позиции 46,34мм по вертикали и 9,17 по горизонтали. Надо было обратить внимание на этот момент в начале. В RL6 нет варианта указать расстояния между объектами в сотых, поэтому, если бы изделий в высоту было бы не 2, а 20, с такой погрешностью в шаге это было бы проблемой.
Безопасность
Тут частично рассмотрена тема обратной засветки, но я всё-таки дополню в контексте текущей темы.
По идее тут нужна крышка. То есть нужно было продлить высоту опоры до верхней точки кружки - 4,5мм зона нашей печати - 3мм толщина материала. В моём случае тираж был откровенно не большой и чё уж там я ленивая жопа отказался городить эту конструкцию с учётом обхода ручек кружки.
Примерно так бы выглядел чертёж кабы я бы делал с крышкой
Другой, ещё более кошерный путь - мягкий наполнитель. Берём поролон и нарезаем по форме так что бы торчала только зона печати. Не обязательно что бы оно облегало изделие прям полностью, нас интересует исключительно верхняя плоскость, которая находится в контакте с УФ излучением.
Но это ещё дольше и если делать лазером, торцы поролонки на белых поверхностях могут оставлять следы. Как минимум есть шанс что это придётся оттирать. Но материал типа чёрного поролона сразу решил бы и проблему отражений (это всё потому, что он чёрный ага) и проблема чернильной пыли тоже бы частично решилась.
Отдельная категория - прозрачный ПЭТ и синие поверхности. Тут нужно быть особо внимательным. Потому что:
С ПЭТ довольно сложно удалить статику. А статика = чернильная пыль = борода на ПГ.
Куда полетит УФ излучение от лампы в таком раскладе фиг его знает.
Поэтому на синих, прозрачных и отражающих поверхностях нужно быть предельно внимательным. Что касается прозрачных бутылок, то ничего умнее чем натолкать внутрь чёрного оракала я не придумал. Это помогло, но прям на корню проблемы не решило. Поэтому лучше всё таки использовать крышку или поролон.
Фотка конечно шакальная, но суть думаю понятна
Вместо итога
В целом, таким образом можно хоть лампочку в пространстве зафиксировать. Было бы желание
Сразу предупреждаю, настоящим художникам настоятельно не рекомендую читать этот пост во избежание подгораний.
