Собрать небольшой фрезерный или гравировальный станок с ЧПУ можно из готовых комплектующих, но детали придется подбирать под конкретную конструкцию. В подборке десять товаров с AliExpress: алюминиевый профиль, направляющие, ШВП, приводная электроника, шпиндель и механические узлы для самодельного оборудования.

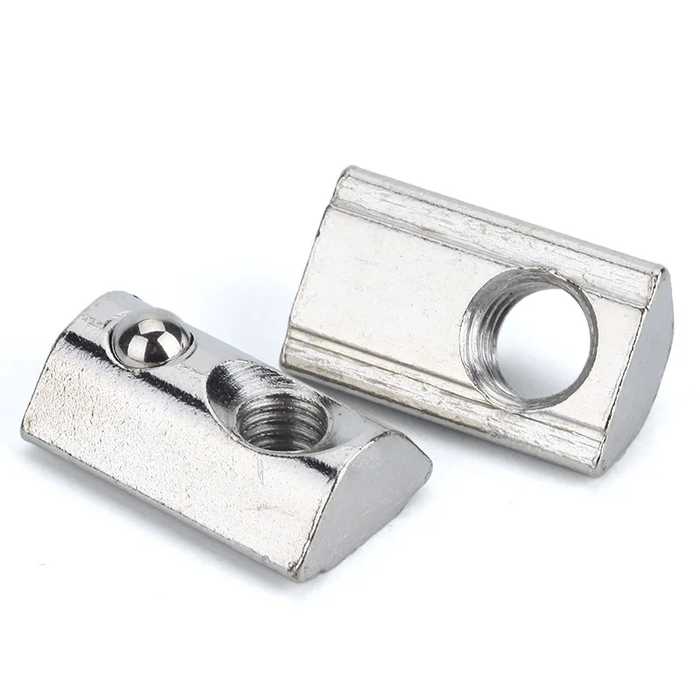

1. Гайки JARBLUE для алюминиевого профиля 2020 серии
При сборке рамы станка часто приходится перемещать крепления, менять расположение кронштейнов и добавлять оборудование. Пазовые гайки позволяют фиксировать детали непосредственно в каналах профиля без сверления дополнительных отверстий. Нужно проверить форму паза и резьбу: одинаковое обозначение профиля еще не гарантирует совместимости всего крепежа.

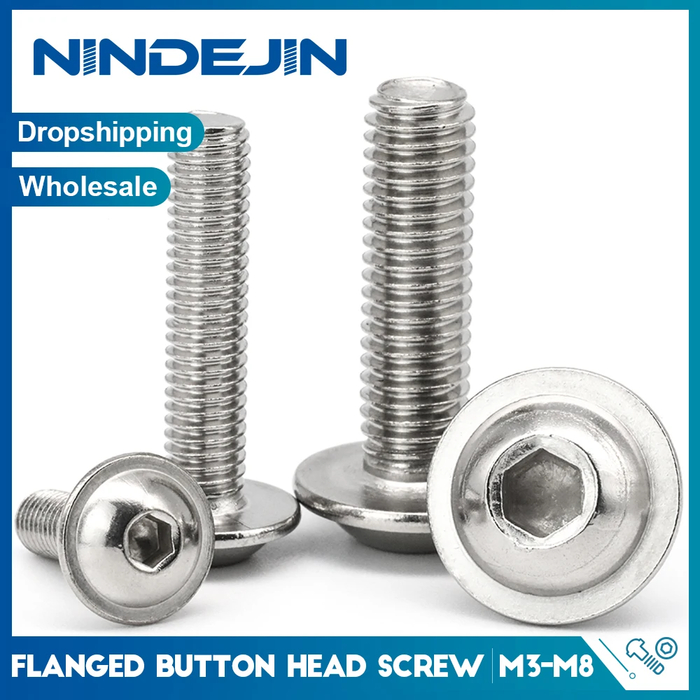

2. NINDEJIN, винты с фланцем из нержавеющей стали M2–M10
Фланец под головкой увеличивает площадь контакта с закрепляемой деталью. Это удобно при монтаже кронштейнов, кожухов, опор и других элементов станка. Нержавеющая сталь устойчива к коррозии, но ее прочность зависит от марки и класса крепежа. Для сильно нагруженных соединений нужно отдельно проверять допустимые нагрузки и требования к затяжке.

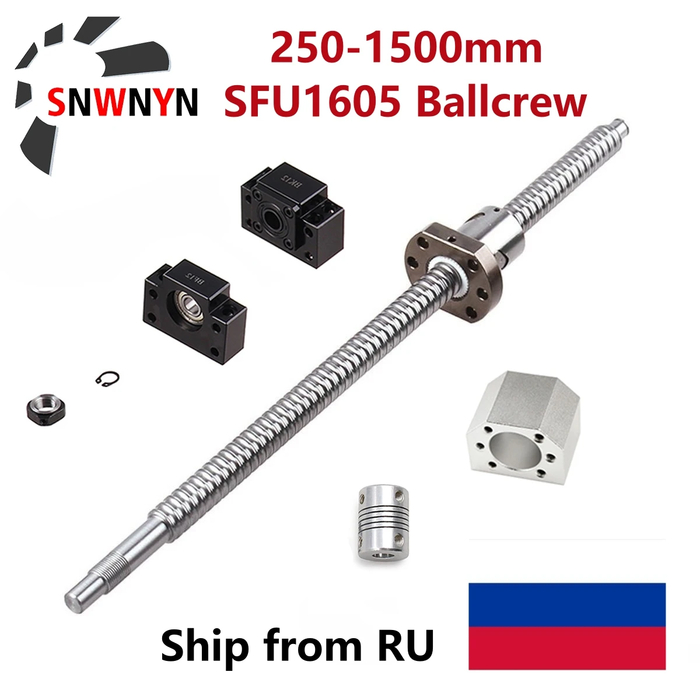

3. Набор шариковых винтов SFU1605 SNWNYN
Шарико-винтовая передача преобразует вращение двигателя в поступательное перемещение рабочего узла. Обозначение SFU1605 соответствует номинальному диаметру винта 16 мм и ходу 5 мм за оборот. Такие передачи применяют для перемещения осей станков с ЧПУ. При заказе нужно проверить длину, обработку концов и комплектацию опорами, муфтой и корпусом гайки.

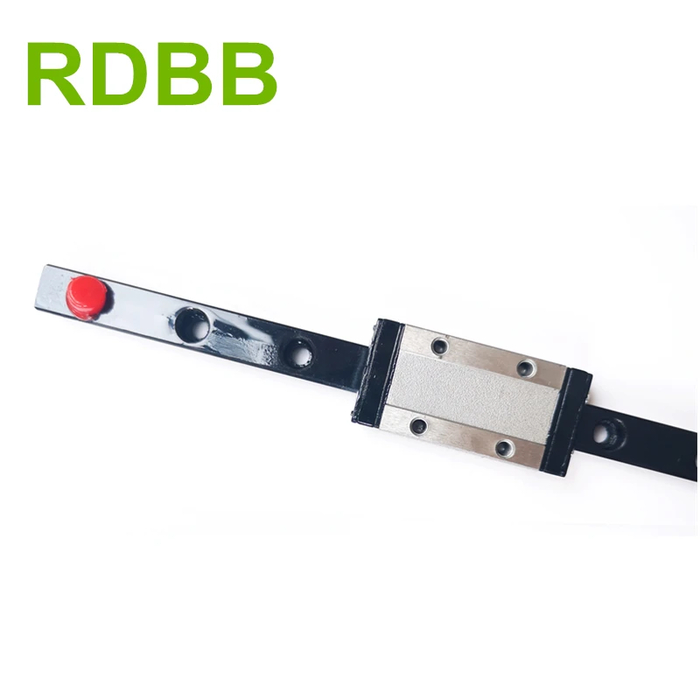

4. Линейные направляющие RDBB MGN7, MGN9, MGN12, MGN15
Для точного перемещения портала или печатающей головы используются профильные рельсы с каретками. В продаже встречаются варианты нескольких типоразмеров и длин, включая блоки MGN9H, MGN12H, MGN12C и MGN15H. При сборке необходимо учитывать нагрузку, точность установки и жесткость основания. Неровная монтажная поверхность может привести к заеданию каретки и ускоренному износу.

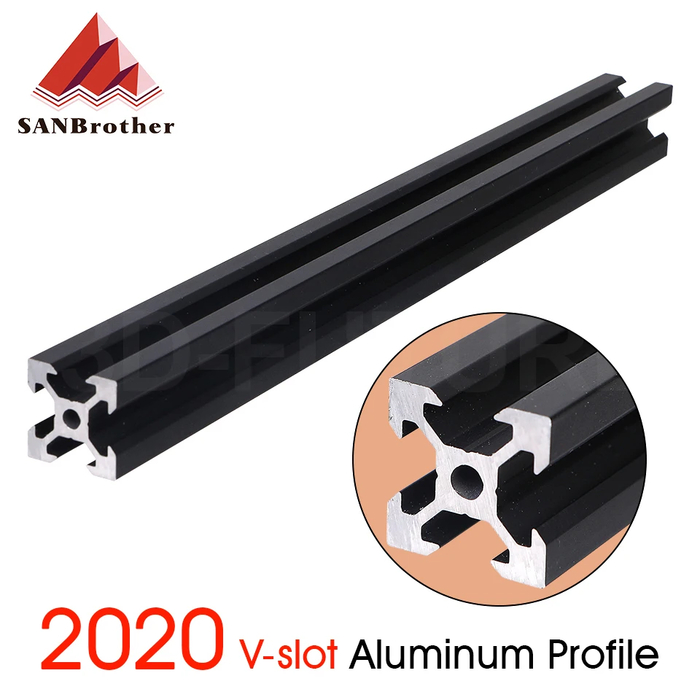

5. Черный алюминиевый профиль 2020 V-Slot
Из профиля сечением 20 × 20 мм собирают небольшие рамы, подвижные механизмы и вспомогательные конструкции. V-образная геометрия пазов позволяет использовать совместимые ролики для перемещения вдоль профиля. Анодированная поверхность защищает алюминий от окисления и мелких повреждений. Для тяжелого фрезерного станка такого сечения может оказаться недостаточно по жесткости.

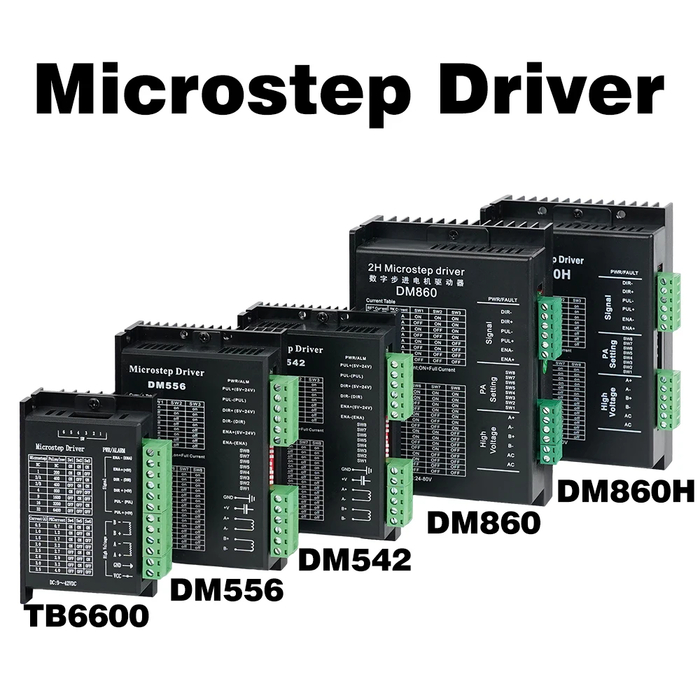

6. Драйвер TB6600 для шаговых двигателей NEMA17 и NEMA23
Драйвер принимает управляющие импульсы от контроллера и регулирует ток в обмотках двигателя. Предусмотрена настройка тока и дробления шага при помощи переключателей на корпусе. У распространенных исполнений рабочий диапазон питания составляет 9–42 В, выходной ток достигает 4 А. У конкретного модуля параметры нужно сверять отдельно, особенно допустимый ток и уровни входных сигналов.

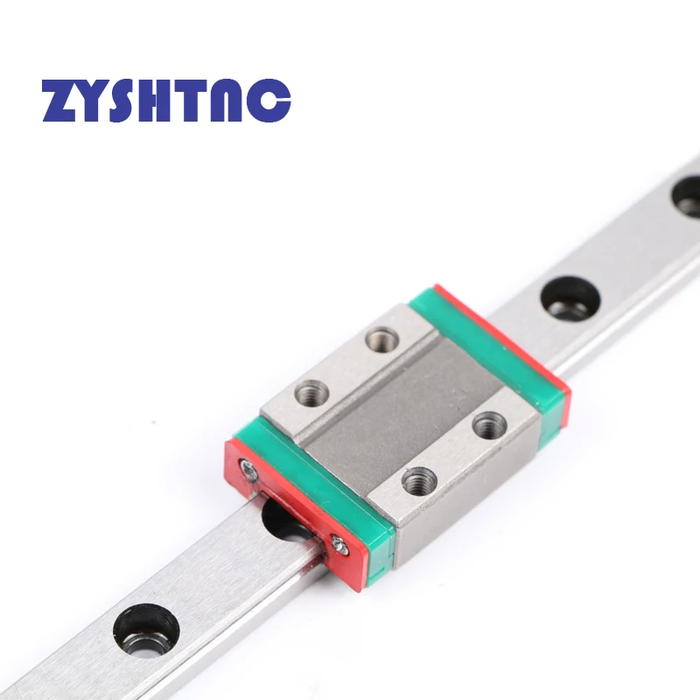

7. Линейная направляющая ZYSHTNC MGN с кареткой MGN12H
Узкий профильный рельс с кареткой используется для перемещения небольших станочных узлов, лазерных головок и механизмов 3D-принтеров. Типоразмер MGN12 имеет ширину рельса 12 мм. Каретка удерживает нагрузку при движении по направляющей, но точность работы зависит от качества рельса, смазки и монтажа. Длину и совместимость отверстий крепления нужно проверять до заказа.

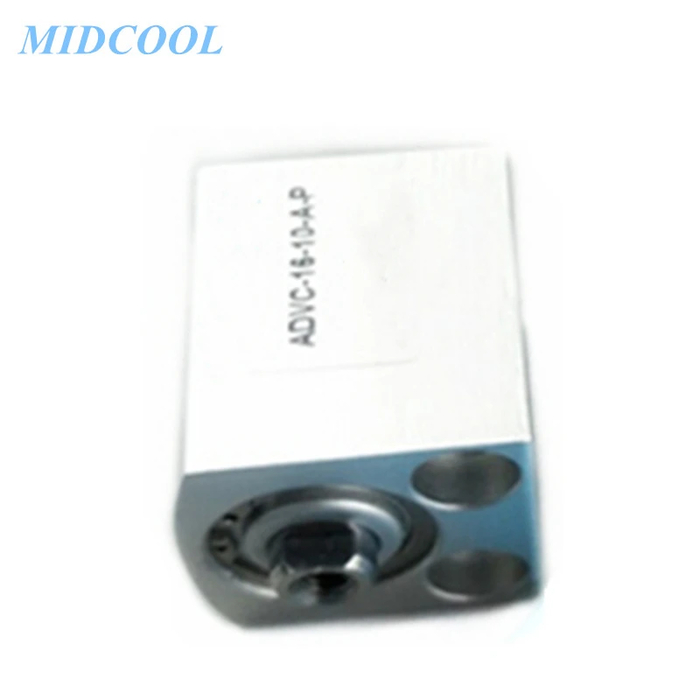

8. Пневматический цилиндр MIDCOOL ADVC
Сжатый воздух перемещает поршень внутри цилиндра, позволяя автоматически прижимать, поднимать или сдвигать небольшие механизмы. Такие приводы применяют в зажимных приспособлениях и вспомогательных узлах станков. Для работы понадобится пневматическая система с управлением подачей воздуха. При выборе важны диаметр поршня, ход штока, рабочее давление и способ крепления.
9. Угловой редуктор ARA1 с конической передачей на 90 градусов
Передача позволяет изменить направление вращения вала на прямой угол. Такой узел может пригодиться при сборке компактного привода, когда двигатель неудобно размещать на одной оси с исполнительным механизмом. Внутри используется пара конических шестерен. Перед покупкой нужно уточнить передаточное отношение, диаметр валов, допустимый момент и требования к смазке.

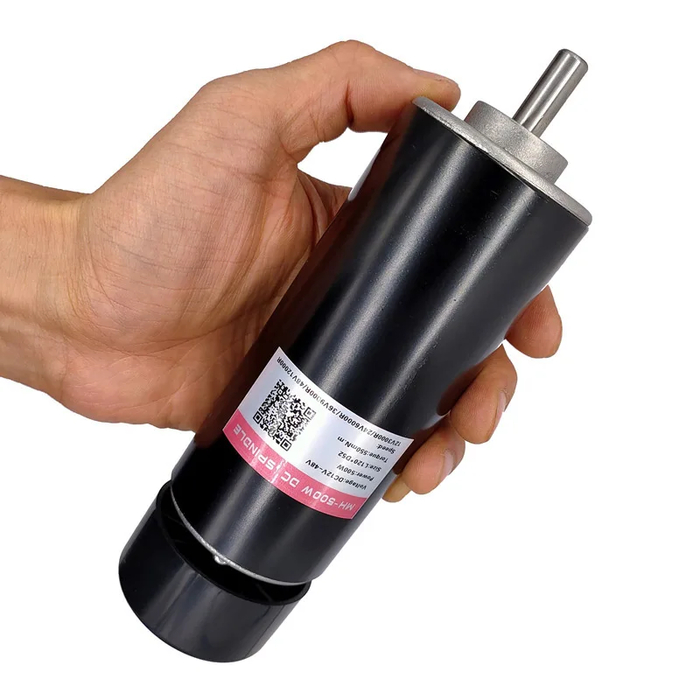

10. CNMAWAY 500W, шпиндельный двигатель для гравировки
Шпиндель вращает фрезу или гравировальный инструмент и устанавливается на подвижном узле станка. Заявленная мощность 500 Вт подходит прежде всего для небольшого оборудования, но возможности обработки зависят от оборотов, жесткости конструкции и выбранного инструмента. Нужно проверить напряжение питания, диапазон оборотов, тип цанги и наличие совместимого контроллера в комплекте.
Что в итоге?
Для небольшого станка с ЧПУ потребуется согласовать механику, электронику и рабочий инструмент. Алюминиевый профиль и крепеж позволяют собрать каркас, направляющие и ШВП отвечают за перемещение, а драйвер управляет шаговым двигателем. Шпиндель пригодится для гравировки и легких фрезерных работ. Пневмоцилиндр и угловой редуктор нужны уже для отдельных конструктивных задач.
Главная ошибка при самостоятельной сборке заключается в покупке компонентов без расчета нагрузок и проверки совместимости. Даже хорошая направляющая не компенсирует недостаточную жесткость рамы, а мощный шпиндель не исправит люфты механики.
